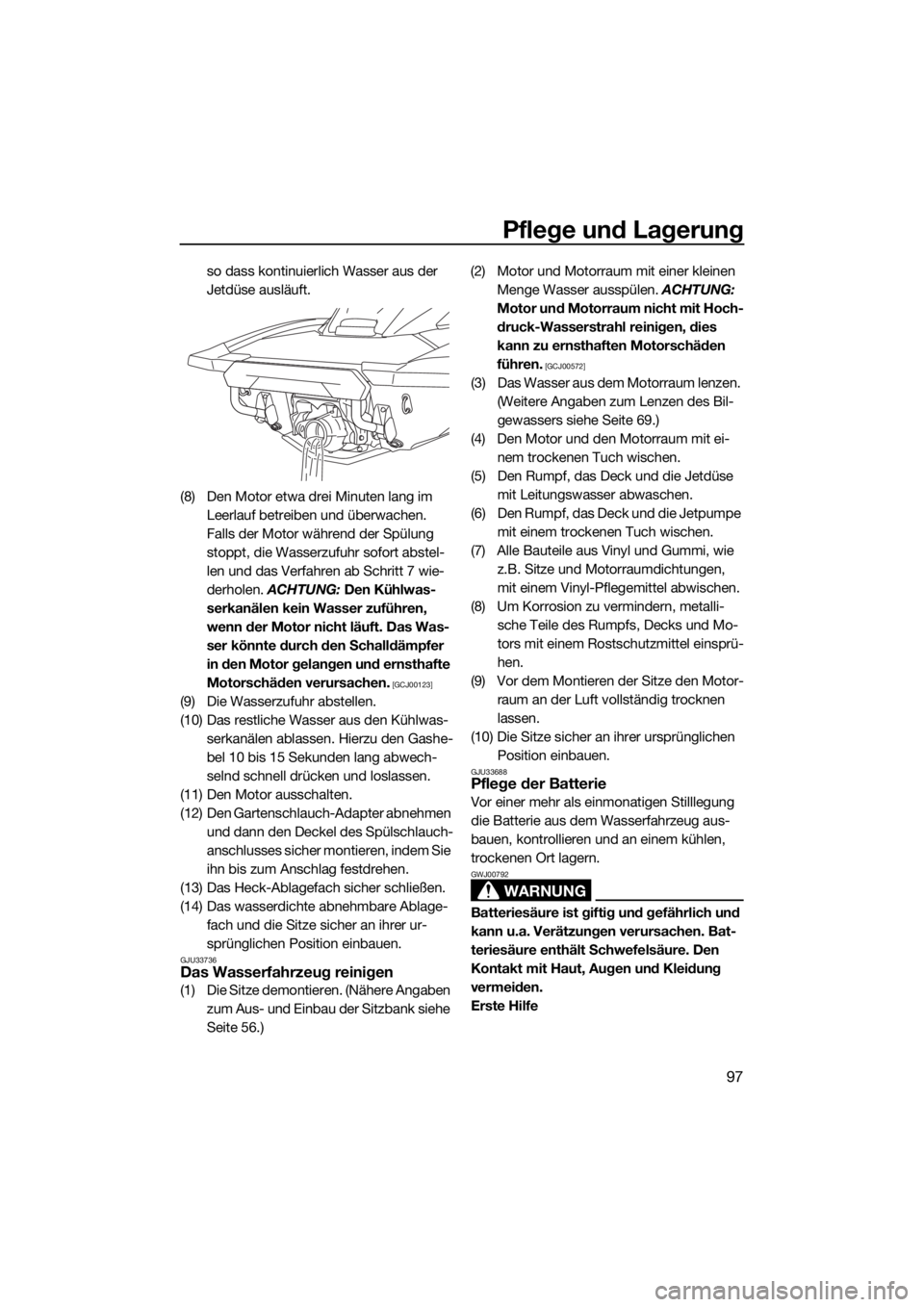

Pflege und Lagerung
97
so dass kontinuierlich Wasser aus der
Jetdüse ausläuft.
(8) Den Motor etwa drei Minuten lang im
Leerlauf betreiben und überwachen.
Falls der Motor während der Spülung
stoppt, die Wasserzufuhr sofort abstel-
len und das Verfahren ab Schritt 7 wie-
derholen. ACHTUNG: Den Kühlwas-
serkanälen kein Wasser zuführen,
wenn der Motor nicht läuft. Das Was-
ser könnte durch den Schalldämpfer
in den Motor gelangen und ernsthafte
Motorschäden verursachen.
[GCJ00123]
(9) Die Wasserzufuhr abstellen.
(10) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(11) Den Motor ausschalten.
(12) Den Gartenschlauch-Adapter abnehmen
und dann den Deckel des Spülschlauch-
anschlusses sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(13) Das Heck-Ablagefach sicher schließen.
(14) Das wasserdichte abnehmbare Ablage-
fach und die Sitze sicher an ihrer ur-
sprünglichen Position einbauen.
GJU33736Das Wasserfahrzeug reinigen
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 56.)(2) Motor und Motorraum mit einer kleinen
Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies
kann zu ernsthaften Motorschäden
führen.
[GCJ00572]
(3) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 69.)
(4) Den Motor und den Motorraum mit ei-
nem trockenen Tuch wischen.
(5) Den Rumpf, das Deck und die Jetdüse
mit Leitungswasser abwaschen.
(6) Den Rumpf, das Deck und die Jetpumpe
mit einem trockenen Tuch wischen.
(7) Alle Bauteile aus Vinyl und Gummi, wie
z.B. Sitze und Motorraumdichtungen,
mit einem Vinyl-Pflegemittel abwischen.
(8) Um Korrosion zu vermindern, metalli-
sche Teile des Rumpfs, Decks und Mo-
tors mit einem Rostschutzmittel einsprü-
hen.
(9) Vor dem Montieren der Sitze den Motor-
raum an der Luft vollständig trocknen
lassen.
(10) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
GJU33688Pflege der Batterie
Vor einer mehr als einmonatigen Stilllegung
die Batterie aus dem Wasserfahrzeug aus-
bauen, kontrollieren und an einem kühlen,
trockenen Ort lagern.
WARNUNG
GWJ00792
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Bat-
teriesäure enthält Schwefelsäure. Den
Kontakt mit Haut, Augen und Kleidung
vermeiden.
Erste Hilfe
UF3V71G0.book Page 97 Monday, June 17, 2019 3:03 PM

Pflege und Lagerung
98
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
(1) Das negative (–) Batteriekabel abklem-
men.
(2) Das positive (+) Batteriekabel abklem-
men.
(3) Den Entlüftungsschlauch abklemmen.
(4) Die Batteriebänder aushängen und dann
die Batterie aus dem Wasserfahrzeug
entfernen.Batterie kontrollieren
Sicherstellen, dass das Batteriegehäuse
nicht beschädigt ist.
Sicherstellen, dass die Pole der Batterie
nicht korrodiert oder beschädigt sind.
Sicherstellen, dass der Entlüftungs-
schlauch nicht verstopft oder beschädigt
ist.
Kontrollieren des Batteriesäurestands
Sicherstellen, dass die Batteriesäure sich
zwischen der Minimalstand-Markierung und
Maximalstand-Markierung befindet.
Falls der Säurestand niedrig ist, destilliertes
Wasser bis zum vorgeschriebenen Stand
nachfüllen. ACHTUNG: Zum Auffüllen der
Batterie nur destilliertes Wasser verwen-
den, die Lebensdauer der Batterie wird
sonst verkürzt.
[GCJ00242]
Falls destilliertes Wasser nachgefüllt wurde,
die Batteriespannung prüfen.
Es wird empfohlen, die Batteriespannung von
einem Yamaha-Händler prüfen und die Bat-
terie aufladen zu lassen. Zum Laden der Bat-
terie die Bedienungsanleitungen des Batte-
rie-Testgeräts und -Ladegeräts lesen und
befolgen. ACHTUNG: Keine Schnellaufla-
dung vornehmen. Anderenfalls würde die
Lebenserwartung der Batterie erheblich
verringert.
[GCJ00252]

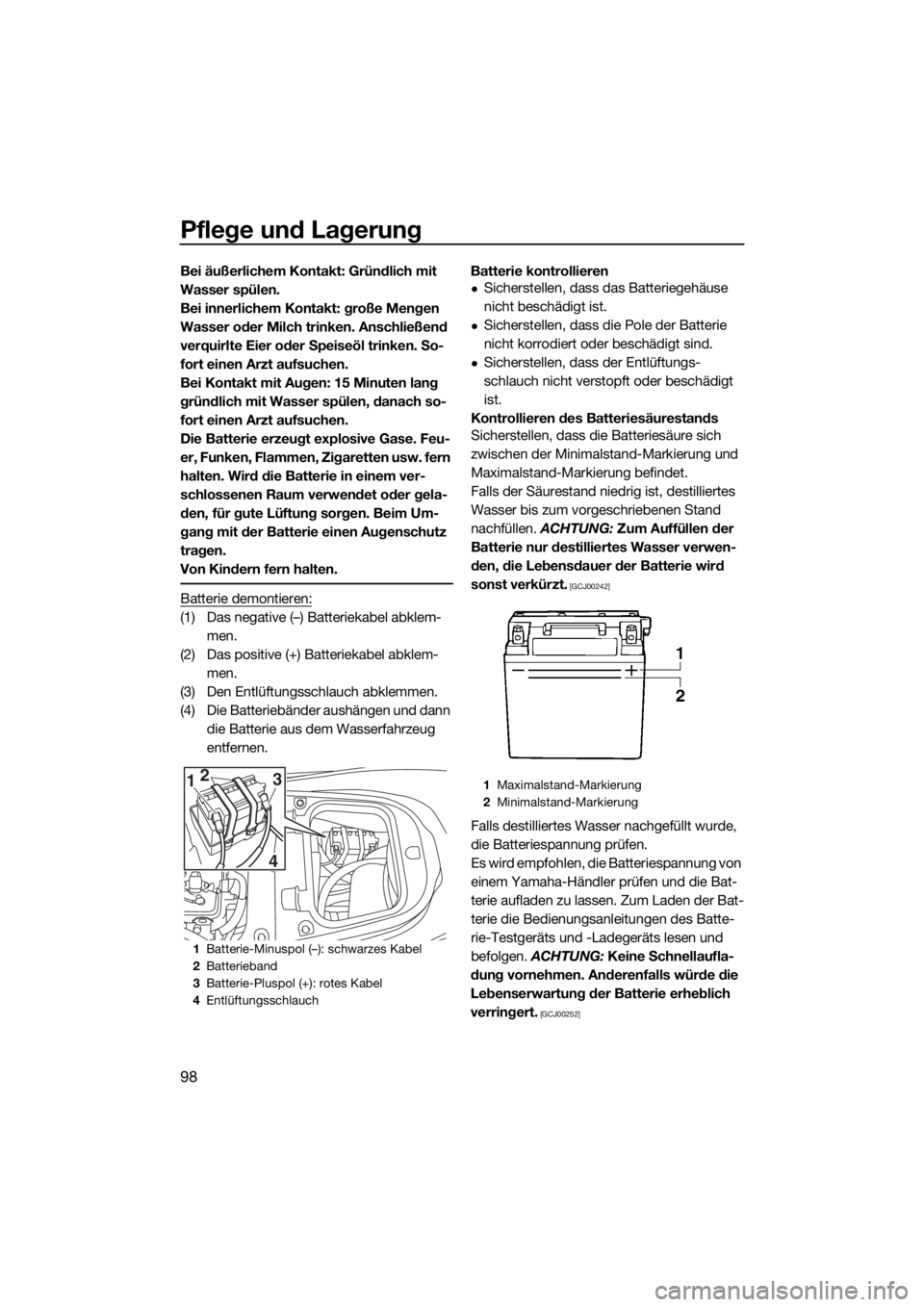

1Batterie-Minuspol (–): schwarzes Kabel
2Batterieband
3Batterie-Pluspol (+): rotes Kabel
4Entlüftungsschlauch
12
3
4
1Maximalstand-Markierung
2Minimalstand-Markierung
UF3V71G0.book Page 98 Monday, June 17, 2019 3:03 PM

Pflege und Lagerung
99
Kontrollieren der Batteriebänder
Sicherstellen, dass die Batteriebänder nicht
beschädigt sind.
Zum Einlagern der Batterie:
(1) Das Batteriegehäuse mit Leitungswasser
reinigen.
(2) Die Batteriepole, falls schmutzig oder
korrodiert, mit einer Drahtbürste reini-
gen.
(3) Wasserfestes Fett auf die Batteriepole
auftragen.
(4) Die Batterie an einem kühlen, trockenen
Ort lagern. ACHTUNG: Das Lagern in
ungeladenem Zustand kann der Bat-
terie bleibende Schäden zufügen. Die Batterie regelmäßig kontrollieren.

[GCJ00103]
Batterie montieren:
(1) Die Batterie in das Batteriefach einsetzen
und die Batteriebänder an den Haltern
einhängen.
(2) Das positive (+) Batteriekabel (rot) an den
positiven (+) Batteriepol anschließen.
ACHTUNG: Ein Vertauschen der Bat-
teriekabel beschädigt die elektrischen
Bauteile.
[GCJ00262]
(3) Das negative (–) Batteriekabel (schwarz)
an den negativen (–) Batteriepol an-
schließen.
(4) Den Entlüftungsschlauch an der Batterie
anschließen. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er beschä-
digt oder verstopft ist, besteht Feuer-
oder Explosionsgefahr.
[GWJ00452]
(5) Sicherstellen, dass die Batterie gut ver-
ankert ist.

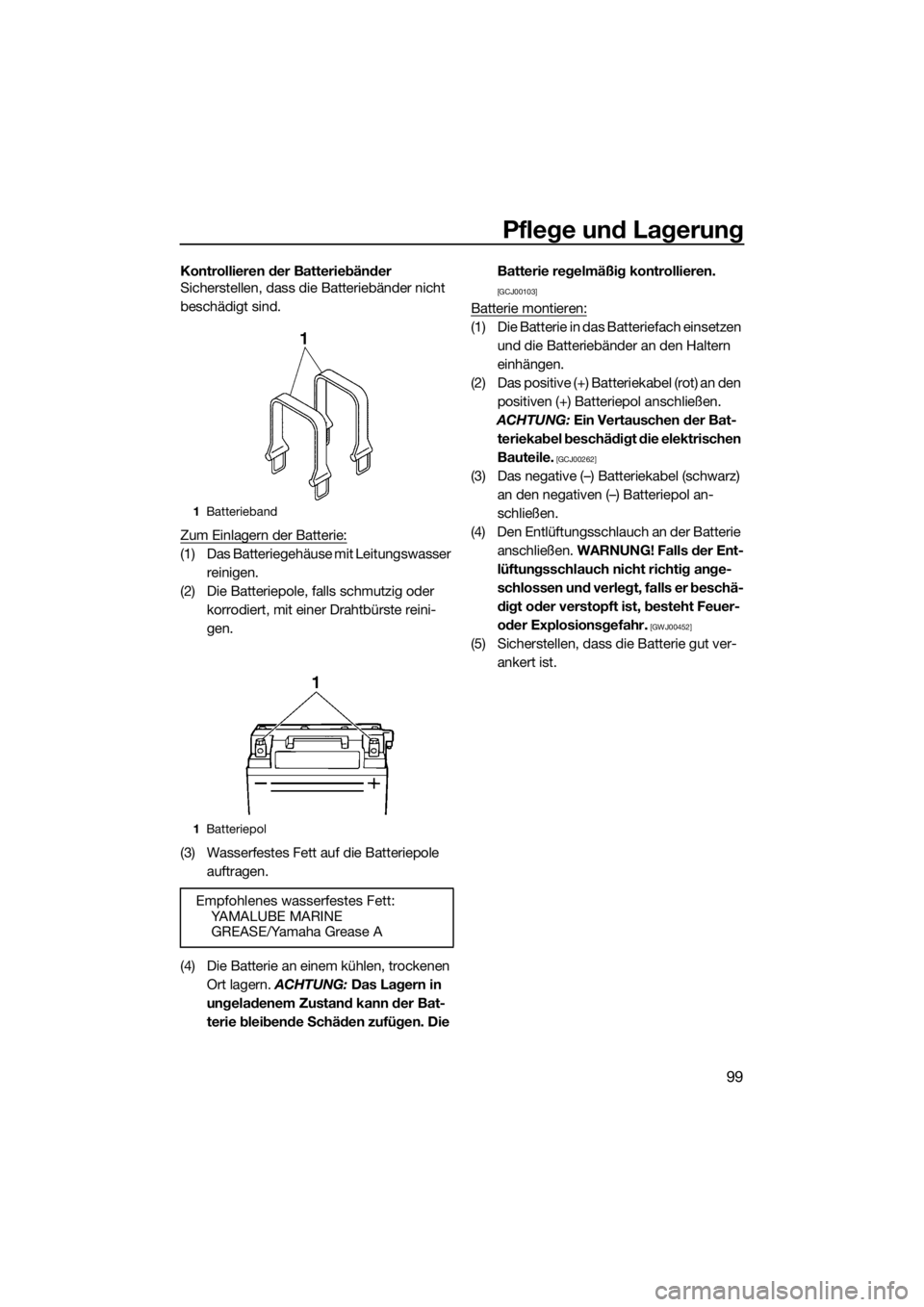

1Batterieband
1Batteriepol
Empfohlenes wasserfestes Fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3V71G0.book Page 99 Monday, June 17, 2019 3:03 PM

Pflege und Lagerung
100
GJU33493
Langfristige Lagerung
WARNUNG
GWJ00331
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40763Reinigen
(1) Die Kühlwasserkanäle spülen. (Weitere
Angaben zum Spülen der Kühlwasserka-
näle siehe Seite 96.)
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.
(2) Das Wasserfahrzeug reinigen. (Weitere
Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 97.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.
GJU44741Schmierung
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

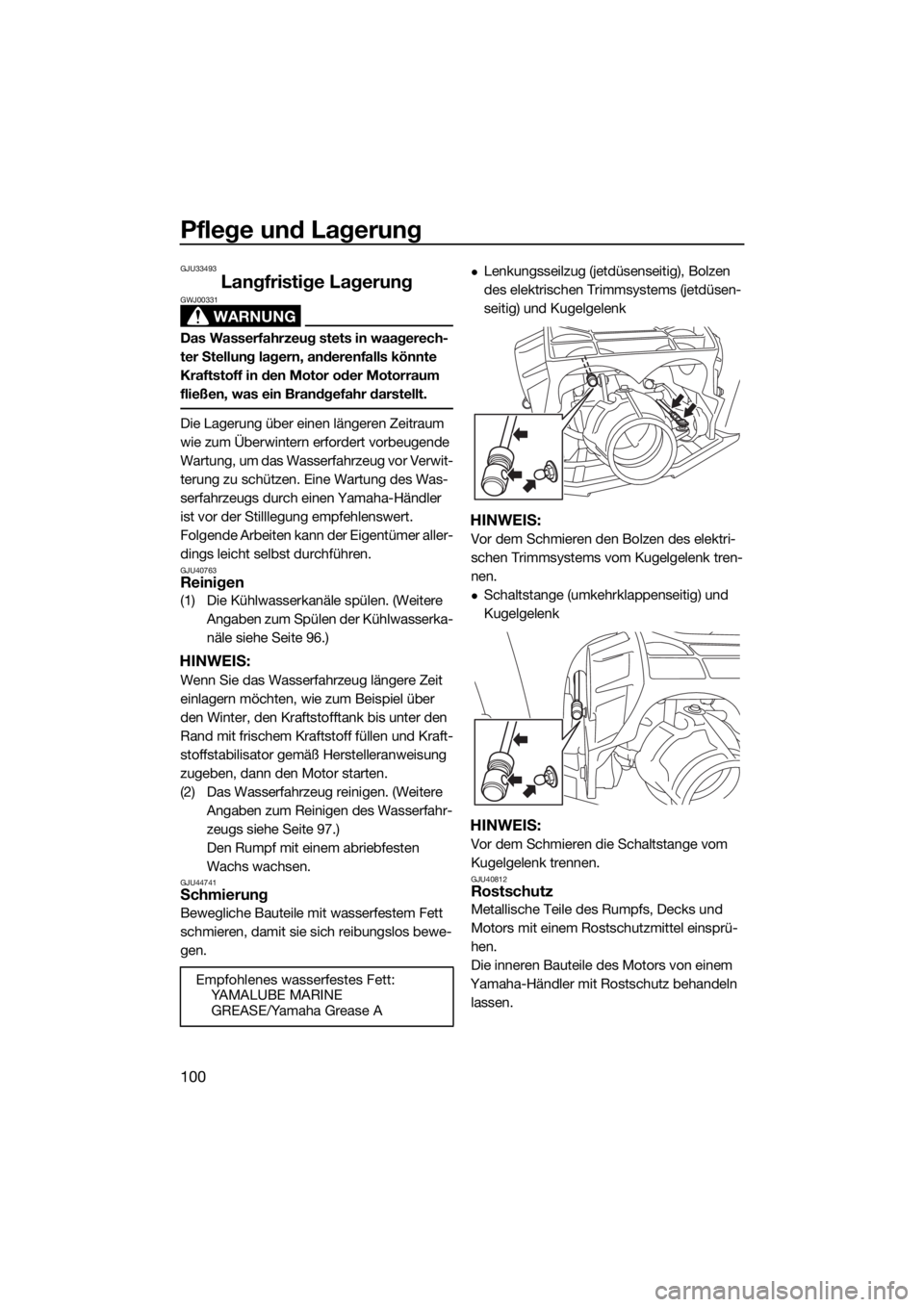

Lenkungsseilzug (jetdüsenseitig), Bolzen
des elektrischen Trimmsystems (jetdüsen-
seitig) und Kugelgelenk
HINWEIS:
Vor dem Schmieren den Bolzen des elektri-
schen Trimmsystems vom Kugelgelenk tren-
nen.
Schaltstange (umkehrklappenseitig) und
Kugelgelenk
HINWEIS:
Vor dem Schmieren die Schaltstange vom
Kugelgelenk trennen.
GJU40812Rostschutz
Metallische Teile des Rumpfs, Decks und
Motors mit einem Rostschutzmittel einsprü-
hen.
Die inneren Bauteile des Motors von einem
Yamaha-Händler mit Rostschutz behandeln
lassen. Empfohlenes wasserfestes Fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3V71G0.book Page 100 Monday, June 17, 2019 3:03 PM

Wartungsarbeiten
101
GJU33769
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk-
ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt
werden.
WARNUNG
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU42023Ein- und Ausbau der Motorabdeckung
Die Motorabdeckung ist abnehmbar.
Zum Ausbauen der Motorabdeckung:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 56.)
(2) Die Schrauben der Motorabdeckung
entfernen.
(3) Die Motorabdeckung anheben, um sie
zu entfernen.

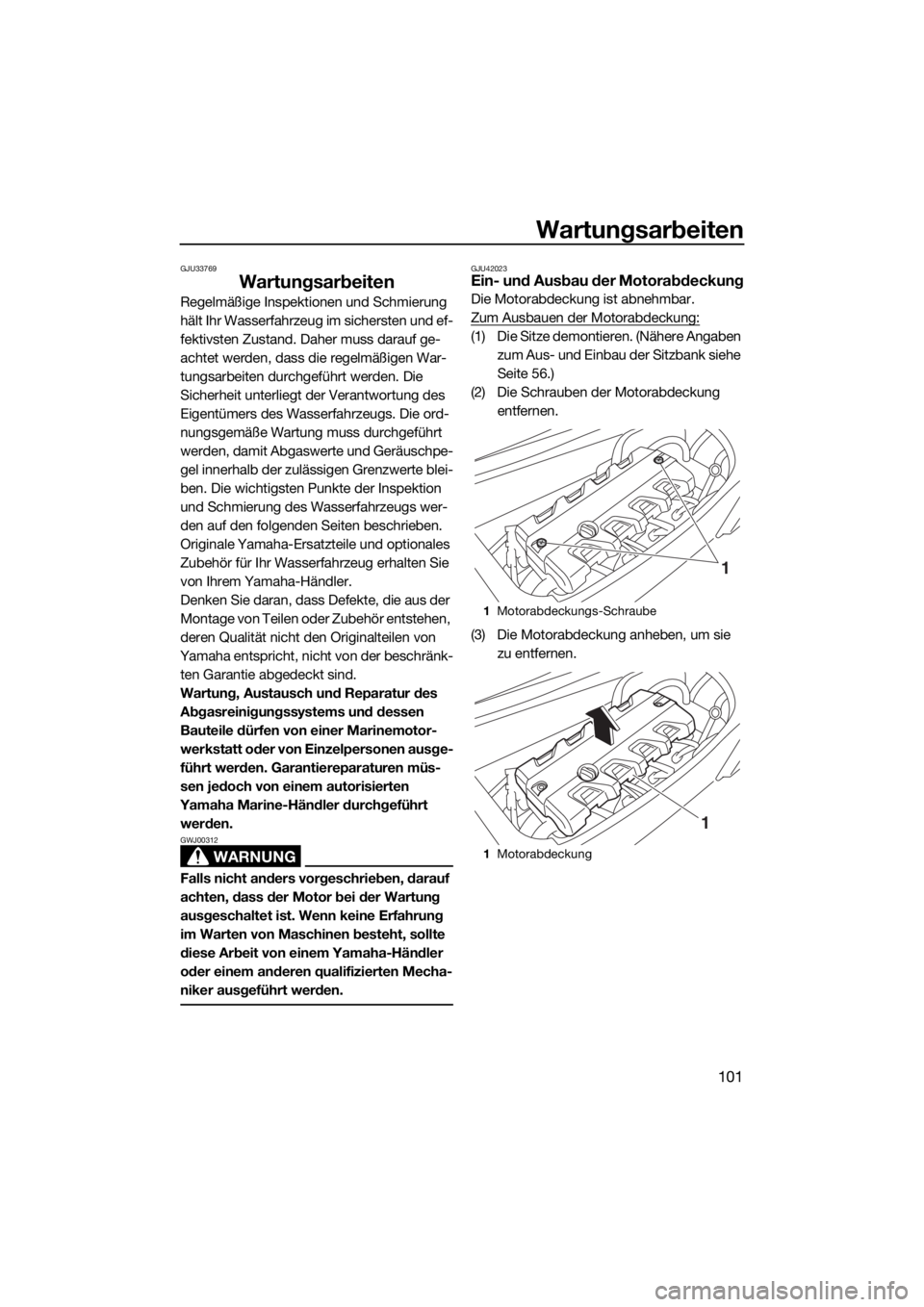

1Motorabdeckungs-Schraube
1Motorabdeckung
1
1
UF3V71G0.book Page 101 Monday, June 17, 2019 3:03 PM

Wartungsarbeiten
102
Zum Einbauen der Motorabdeckung:
(1) Die Motorabdeckung in ihre ursprüngli-
che Position bringen und dann nach un-
ten drücken.
(2) Die Schrauben der Motorabdeckung an-
bringen.
(3) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
UF3V71G0.book Page 102 Monday, June 17, 2019 3:03 PM

Wartungsarbeiten
103
GJU43101Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “√”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den ers-
tenDanach alle
Seite
10 Stun-
den50 Be-
triebs-
stunden
bzw. 12
Monate
*1100 Be-
triebs-
stunden
bzw. 12
Monate
*1200 Be-
triebs-
stunden
bzw. 24
Monate
*1
KraftstoffleitungKraftstoffschläuche und
Klemmen prüfen√—
Kraftstofftankde-
ckel/Wasserab-
scheiderO-Ringe auf Risse und
Verformung kontrollieren√—
KraftstofftankEinbau und Halteriemen
kontrollieren√—
WassereinlasssiebAuf Verstopfung und Be-
schädigung kontrollieren√—
Kühlwasserschläu-
cheAuf Schäden und Lecks
kontrollieren und Klem-
men kontrollieren√—
MotorölErneuern√√105
ÖlfilterErneuern√105
Zwischenantriebs-
gehäuseSchmieren√—
ZündkerzenKontrollieren√√—
BatterieLadezustand, Pole, Batte-
riebänder und Entlüf-
tungsschlauch kontrollie-
ren√—
BatteriekabelPole kontrollieren√—
LenkergelenkFunktion prüfen und auf
Lockerheit untersuchen√√—
SteuerzugAußenseite und Anschlüs-
se kontrollieren, und
schmieren√—
UF3V71G0.book Page 103 Monday, June 17, 2019 3:03 PM

Wartungsarbeiten
104
Elektrische Trimm-
stangeAußenseite und Anschlüs-
se kontrollieren, und
schmieren√—
Schaltstange und
Umkehrklappe Außenseite und Anschlüs-
se kontrollieren, und
schmieren√—
LuftfiltereinsatzAuf Beschädigung und
Verschmutzung kontrollie-
ren√—
Ansaugluftschläu-
cheAuf Schäden kontrollieren
und Klemmen kontrollie-
ren√—
Drosselklappenge-
häuseDrosselklappe schmieren√—
AbgassystemAuf Undichtigkeit des
Auspuffs kontrollieren,
und Schläuche und Klem-
men kontrollieren√—
Entlüftungs-
schlauchEntlüftungsschlauch und
Klemmen kontrollieren√—
FlügelradAuf Verbiegung, Beschä-
digung und Fremdstoffe
kontrollieren√—
JetdüseBeweglichkeit kontrollie-
ren, und schmieren√—
Jet-BilgepumpeSchläuche auf Verstop-
fung und Beschädigung
kontrollieren, Klemmen
kontrollieren, und Bilge-
sieb reinigen√—
Heck-Ablass-
schraubenO-Ringe kontrollieren√—
AnodeAuf Korrosion kontrollie-
ren, und reinigen√ *2 —
VentilspielKontrollieren und einstel-
len√ *2 —
GummikupplungAuf Risse, Vertiefungen,
Lockerheit und Geräusch-
entwicklung kontrollieren√— Bezeichnung BetriebNach
den ers-
tenDanach alle
Seite
10 Stun-
den50 Be-
triebs-
stunden
bzw. 12
Monate
*1100 Be-
triebs-
stunden
bzw. 12
Monate
*1200 Be-
triebs-
stunden
bzw. 24
Monate
*1
UF3V71G0.book Page 104 Monday, June 17, 2019 3:03 PM
