2020 TOYOTA YARIS Instructieboekje (in Dutch)

4977-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Motorolie
1
2
1KR-FE motor2NR-FKE motor
3
4
YARIS_F_OM_Europe_OM52A54E.book Page 497 Friday, February 8, 2019 1:56 PM

4987-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.5
1
2
3
Platte peilstokRonde peilstok
6
YARIS_F_OM_Europe_OM52A54E.book Page 498 Friday, February 8, 2019 1:56 PM

4997-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E■

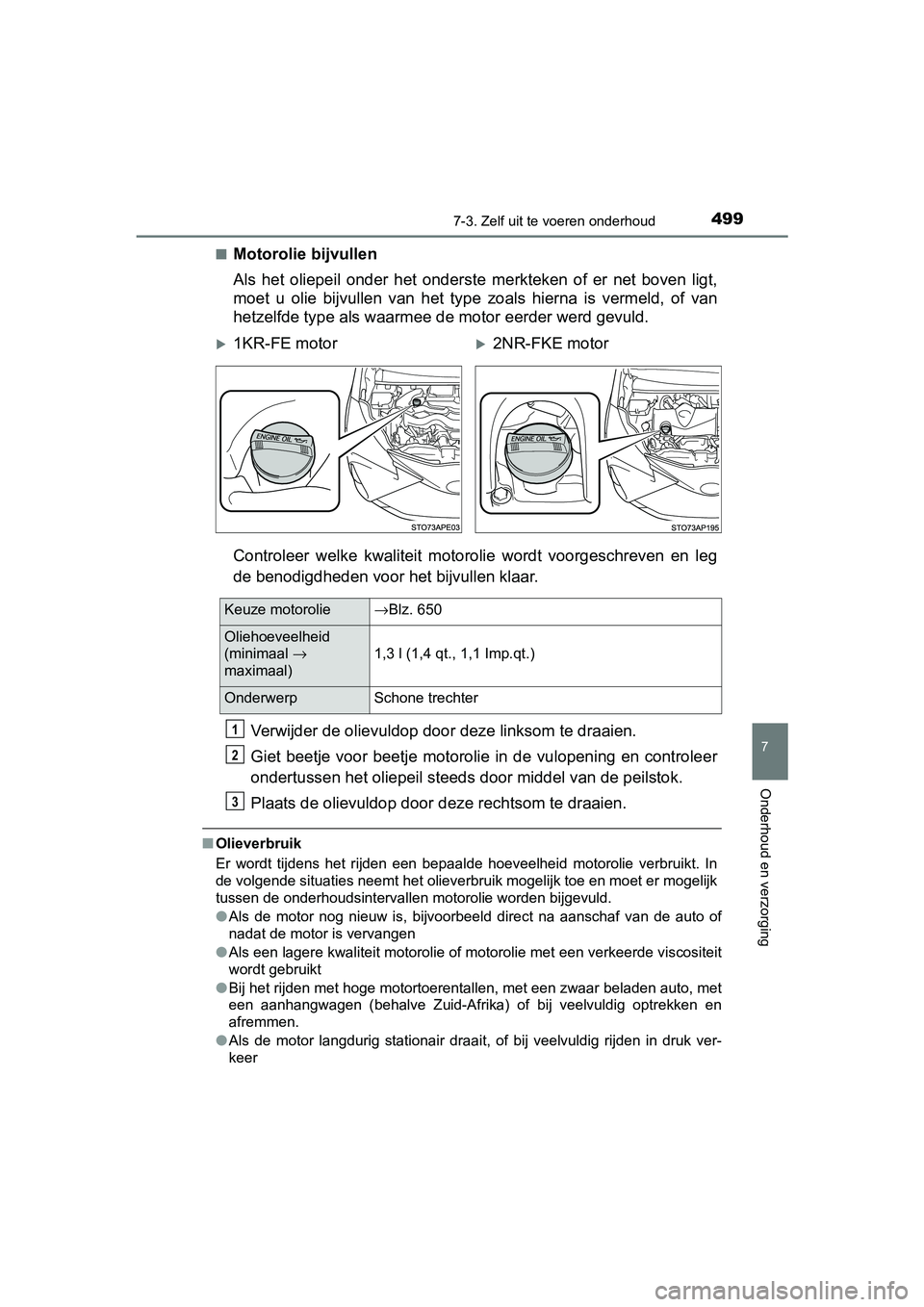

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen (behalve Zuid-Afrika) of bij veelvuldig optrekken en
afremmen.
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
1KR-FE motor2NR-FKE motor
Keuze motorolie→Blz. 650
Oliehoeveelheid
(minimaal →
maximaal)1,3 l (1,4 qt., 1,1 Imp.qt.)
Onderwerp Schone trechter
1
2
3
YARIS_F_OM_Europe_OM52A54E.book Page 499 Friday, February 8, 2019 1:56 PM

5007-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E

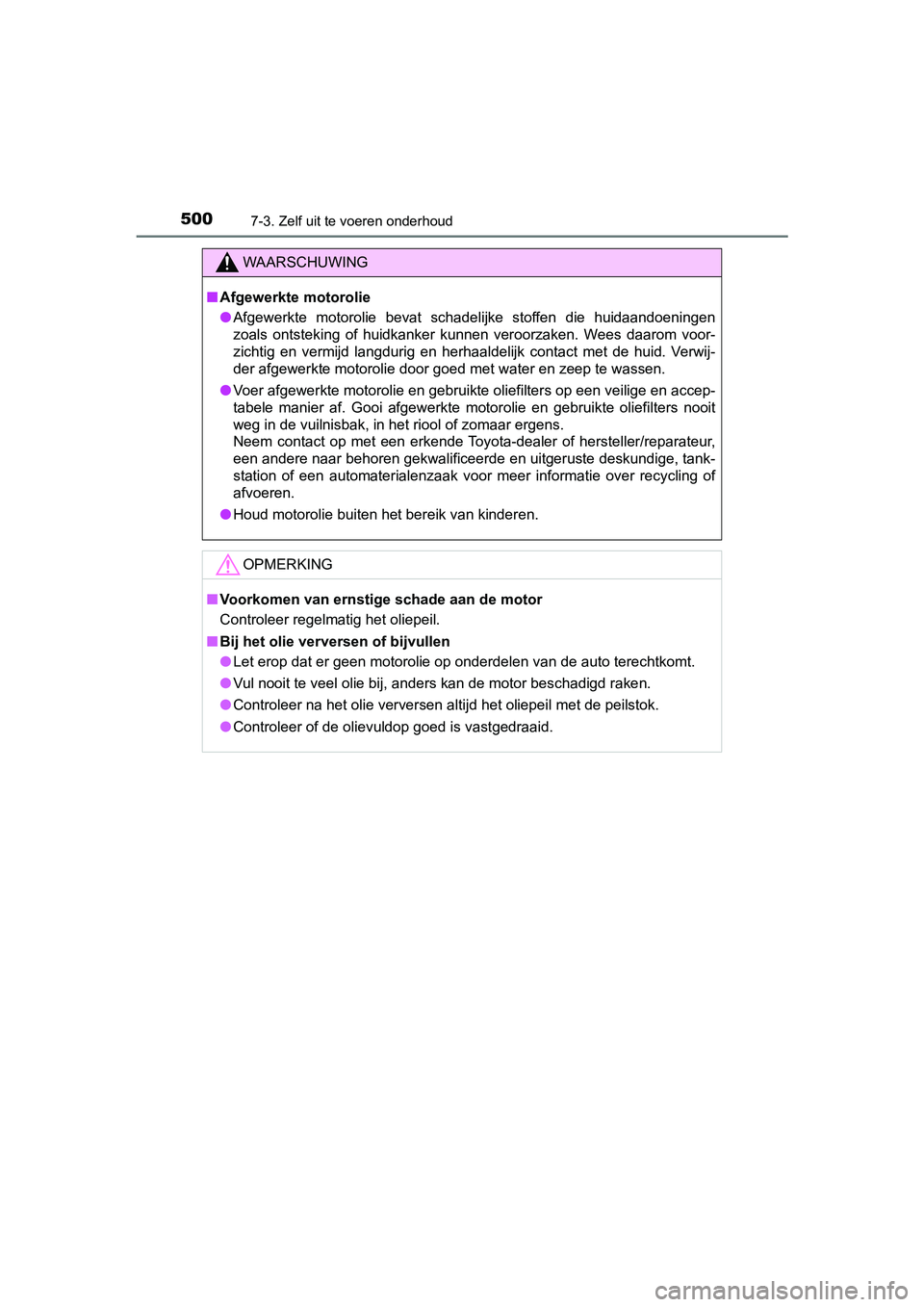

WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
<005a0048004a0003004c0051000300470048000300590058004c004f0051004c005600450044004e000f0003004c00510003004b0048005700030055004c00520052004f0003005200490003005d00520050004400440055000300480055004a0048005100
5600110003[
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
YARIS_F_OM_Europe_OM52A54E.book Page 500 Friday, February 8, 2019 1:56 PM

5017-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-streepje bevindt, moet koel-
<0059004f00520048004c00560057005200490003005a0052005500470048005100030045004c004d004a004800590058004f0047000300570052005700030044004400510003004b00480057000300290038002f002f001000560057005500480048005300
4d004800110003000b[→Blz. 639)
Koelvloeistof
1KR-FE motor2NR-FKE motor
1
2
3
YARIS_F_OM_Europe_OM52A54E.book Page 501 Friday, February 8, 2019 1:56 PM

5027-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E

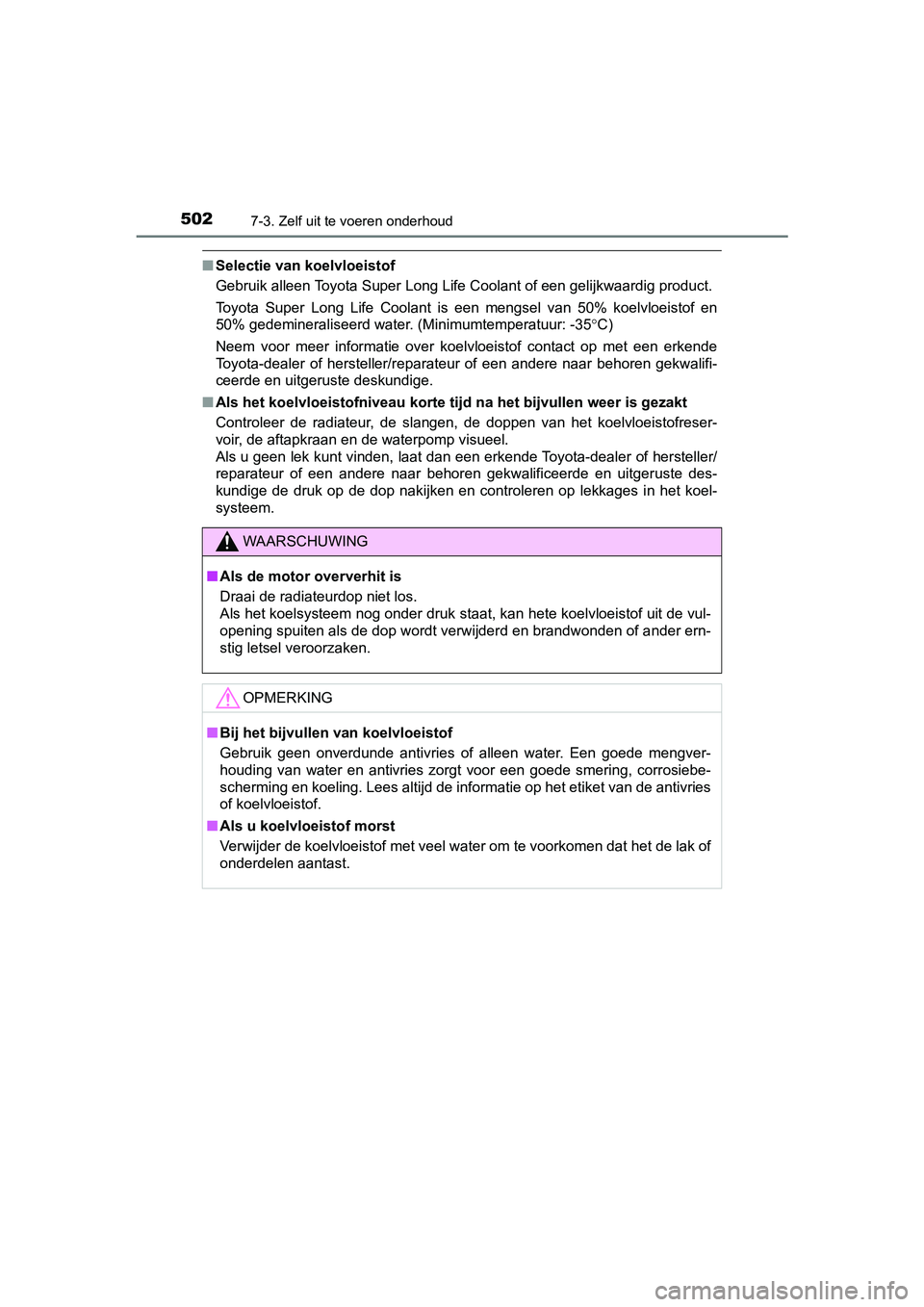

■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35°C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van het koelvloeistofreser-
voir, de aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
WAARSCHUWING
■Als de motor oververhit is
Draai de radiateurdop niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
YARIS_F_OM_Europe_OM52A54E.book Page 502 Friday, February 8, 2019 1:56 PM

5037-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Radiateur en condensor
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur en de condensor niet
aan, aangezien deze heet kunnen zijn.
YARIS_F_OM_Europe_OM52A54E.book Page 503 Friday, February 8, 2019 1:56 PM

5047-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Controleer de accu als volgt.
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
1
2
