2020 TOYOTA YARIS HATCHBACK ESP

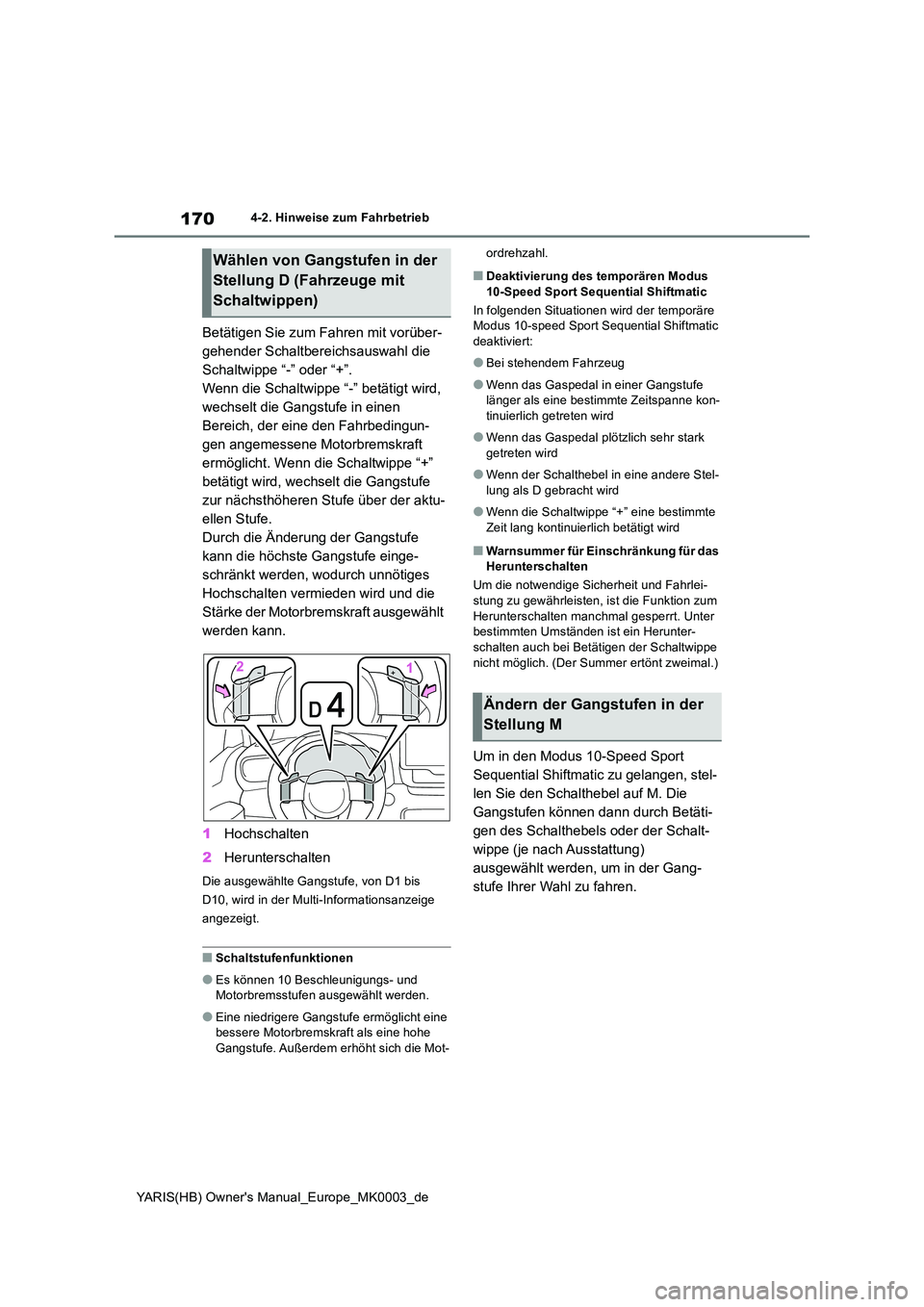

170
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Betätigen Sie zum Fahren mit vorüber-
gehender Schaltbereichsauswahl die
Schaltwippe “-” oder “+”.
Wenn die Schaltwippe “-” betätigt wird,
wechselt die Gangstufe in einen
Bereich, der eine den Fahrbedingun-
gen angemessene Motorbremskraft
ermöglicht. Wenn die Schaltwippe “+”
betätigt wird, wechselt die Gangstufe
zur nächsthöheren Stufe über der aktu-
ellen Stufe.
Durch die Änderung der Gangstufe
kann die höchste Gangstufe einge-
schränkt werden, wodurch unnötiges
Hochschalten vermieden wird und die
Stärke der Motorbremskraft ausgewählt
werden kann.
1 Hochschalten
2 Herunterschalten
Die ausgewählte Gangstufe, von D1 bis
D10, wird in der Multi-Informationsanzeige
angezeigt.
■Schaltstufenfunktionen
●Es können 10 Beschleunigungs- und Motorbremsstufen ausgewählt werden.
●Eine niedrigere Gangstufe ermöglicht eine bessere Motorbremskraft als eine hohe Gangstufe. Außerdem erhöht sich die Mot-
ordrehzahl.
■Deaktivierung des temporären Modus 10-Speed Sport Sequential Shiftmatic
In folgenden Situationen wird der temporäre Modus 10-speed Sport Sequential Shiftmatic
deaktiviert:
●Bei stehendem Fahrzeug
●Wenn das Gaspedal in einer Gangstufe länger als eine bestimmte Zeitspanne kon-
tinuierlich getreten wird
●Wenn das Gaspedal plötzlich sehr stark
getreten wird
●Wenn der Schalthebel in eine andere Stel-
lung als D gebracht wird
●Wenn die Schaltwippe “+” eine bestimmte
Zeit lang kontinuierlich betätigt wird
■Warnsummer für Einschränkung für das Herunterschalten
Um die notwendige Sicherheit und Fahrlei- stung zu gewährleisten, ist die Funktion zum
Herunterschalten manchmal gesperrt. Unter bestimmten Umständen ist ein Herunter-schalten auch bei Betätigen der Schaltwippe
nicht möglich. (Der Summer ertönt zweimal.)
Um in den Modus 10-Speed Sport
Sequential Shiftmatic zu gelangen, stel-
len Sie den Schalthebel auf M. Die
Gangstufen können dann durch Betäti-
gen des Schalthebels oder der Schalt-
wippe (je nach Ausstattung)
ausgewählt werden, um in der Gang-
stufe Ihrer Wahl zu fahren.
Wählen von Gangstufen in der
Stellung D (Fahrzeuge mit
Schaltwippen)
Ändern der Gangstufen in der
Stellung M

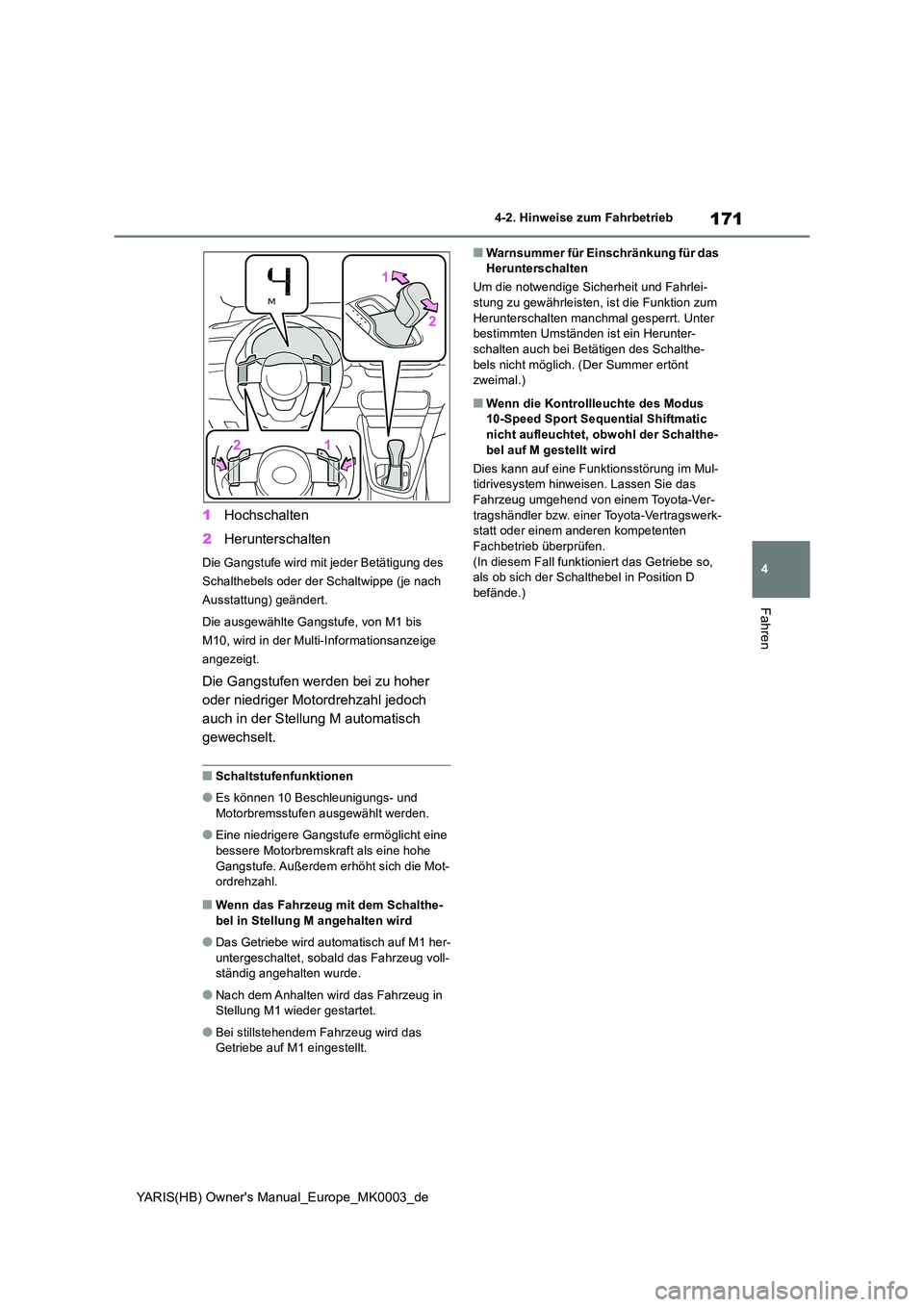

171
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Fahren
1Hochschalten
2 Herunterschalten
Die Gangstufe wird mit jeder Betätigung des
Schalthebels oder der Schaltwippe (je nach
Ausstattung) geändert.
Die ausgewählte Gangstufe, von M1 bis
M10, wird in der Multi-Informationsanzeige
angezeigt.
Die Gangstufen werden bei zu hoher
oder niedriger Motordrehzahl jedoch
auch in der Stellung M automatisch
gewechselt.
■Schaltstufenfunktionen
●Es können 10 Beschleunigungs- und
Motorbremsstufen ausgewählt werden.
●Eine niedrigere Gangstufe ermöglicht eine
bessere Motorbremskraft als eine hohe Gangstufe. Außerdem erhöht sich die Mot-ordrehzahl.
■Wenn das Fahrzeug mit dem Schalthe-
bel in Stellung M angehalten wird
●Das Getriebe wird automatisch auf M1 her-
untergeschaltet, sobald das Fahrzeug voll- ständig angehalten wurde.
●Nach dem Anhalten wird das Fahrzeug in Stellung M1 wieder gestartet.
●Bei stillstehendem Fahrzeug wird das Getriebe auf M1 eingestellt.
■Warnsummer für Einschränkung für das Herunterschalten
Um die notwendige Sicherheit und Fahrlei- stung zu gewährleisten, ist die Funktion zum
Herunterschalten manchmal gesperrt. Unter bestimmten Umständen ist ein Herunter-schalten auch bei Betätigen des Schalthe-
bels nicht möglich. (Der Summer ertönt zweimal.)
■Wenn die Kontrollleuchte des Modus 10-Speed Sport Sequential Shiftmatic
nicht aufleuchtet, obwohl der Schalthe- bel auf M gestellt wird
Dies kann auf eine Funktionsstörung im Mul- tidrivesystem hinweisen. Lassen Sie das
Fahrzeug umgehend von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk-statt oder einem anderen kompetenten
Fachbetrieb überprüfen. (In diesem Fall funktioniert das Getriebe so, als ob sich der Schalthebel in Position D
befände.)

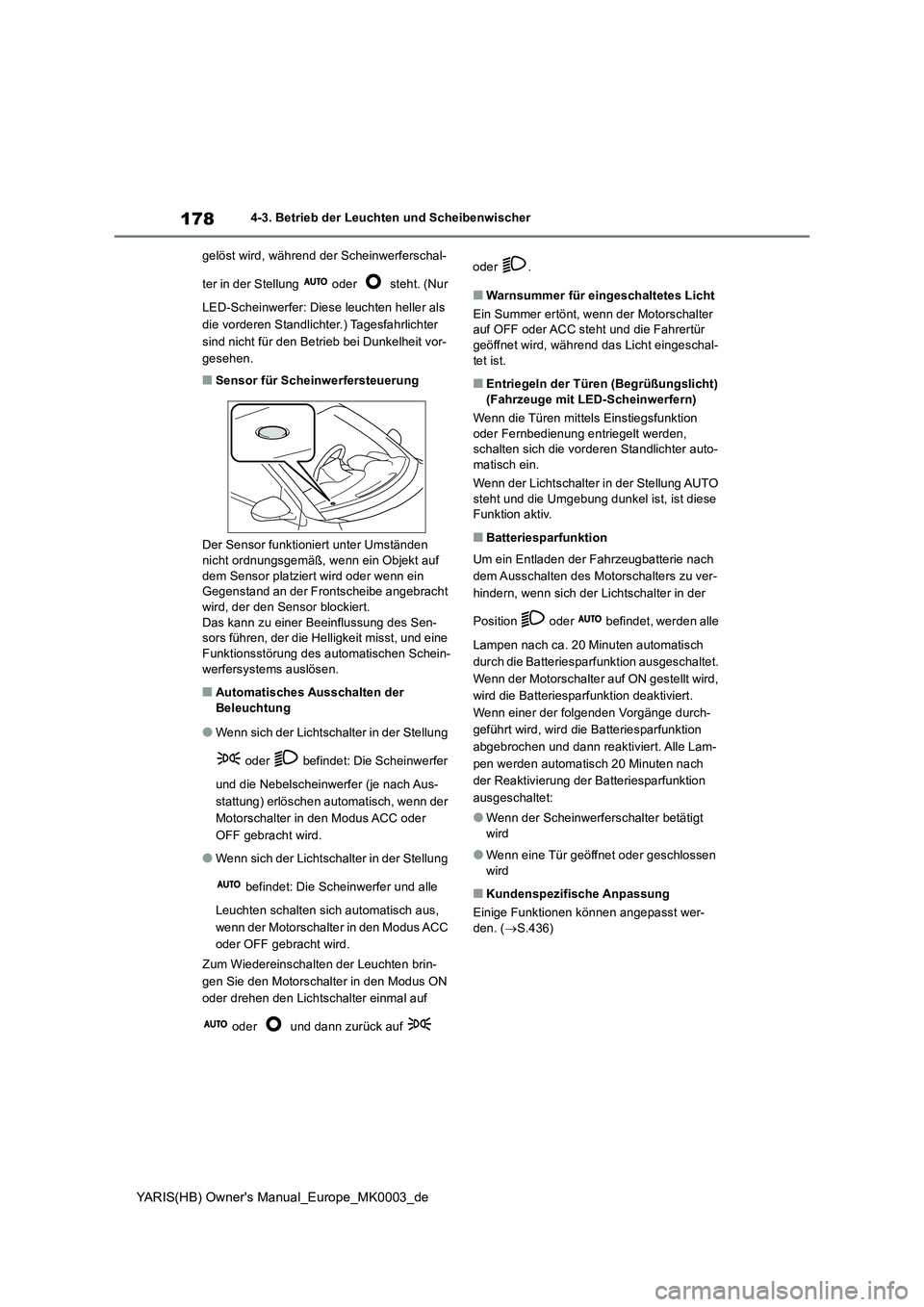

178
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
gelöst wird, während der Scheinwerferschal-
ter in der Stellung oder steht. (Nur
LED-Scheinwerfer: Diese leuchten heller als
die vorderen Standlichter.) Tagesfahrlichter
sind nicht für den Betrieb bei Dunkelheit vor-
gesehen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert unter Umständen
nicht ordnungsgemäß, wenn ein Objekt auf dem Sensor platziert wird oder wenn ein Gegenstand an der Frontscheibe angebracht
wird, der den Sensor blockiert. Das kann zu einer Beeinflussung des Sen-sors führen, der die Helligkeit misst, und eine
Funktionsstörung des automatischen Schein- werfersystems auslösen.
■Automatisches Ausschalten der Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwerfer
und die Nebelscheinwerfer (je nach Aus-
stattung) erlöschen automatisch, wenn der
Motorschalter in den Modus ACC oder
OFF gebracht wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Leuchten schalten sich automatisch aus,
wenn der Motorschalter in den Modus ACC
oder OFF gebracht wird.
Zum Wiedereinschalten der Leuchten brin-
gen Sie den Motorschalter in den Modus ON
oder drehen den Lichtschalter einmal auf
oder und dann zurück auf
oder .
■Warnsummer für eingeschaltetes Licht
Ein Summer ertönt, wenn der Motorschalter auf OFF oder ACC steht und die Fahrertür
geöffnet wird, während das Licht eingeschal- tet ist.
■Entriegeln der Türen (Begrüßungslicht) (Fahrzeuge mit LED-Scheinwerfern)
Wenn die Türen mittels Einstiegsfunktion
oder Fernbedienung entriegelt werden, schalten sich die vorderen Standlichter auto-matisch ein.
Wenn der Lichtschalter in der Stellung AUTO
steht und die Umgebung dunkel ist, ist diese Funktion aktiv.
■Batteriesparfunktion
Um ein Entladen der Fahrzeugbatterie nach
dem Ausschalten des Motorschalters zu ver-
hindern, wenn sich der Lichtschalter in der
Position oder befindet, werden alle
Lampen nach ca. 20 Minuten automatisch
durch die Batteriesparfunktion ausgeschaltet.
Wenn der Motorschalter auf ON gestellt wird,
wird die Batteriesparfunktion deaktiviert.
Wenn einer der folgenden Vorgänge durch-
geführt wird, wird die Batteriesparfunktion
abgebrochen und dann reakti viert. Alle Lam-
pen werden automatisch 20 Minuten nach
der Reaktivierung der Batteriesparfunktion
ausgeschaltet:
●Wenn der Scheinwerferschalter betätigt
wird
●Wenn eine Tür geöffnet oder geschlossen
wird
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( →S.436)

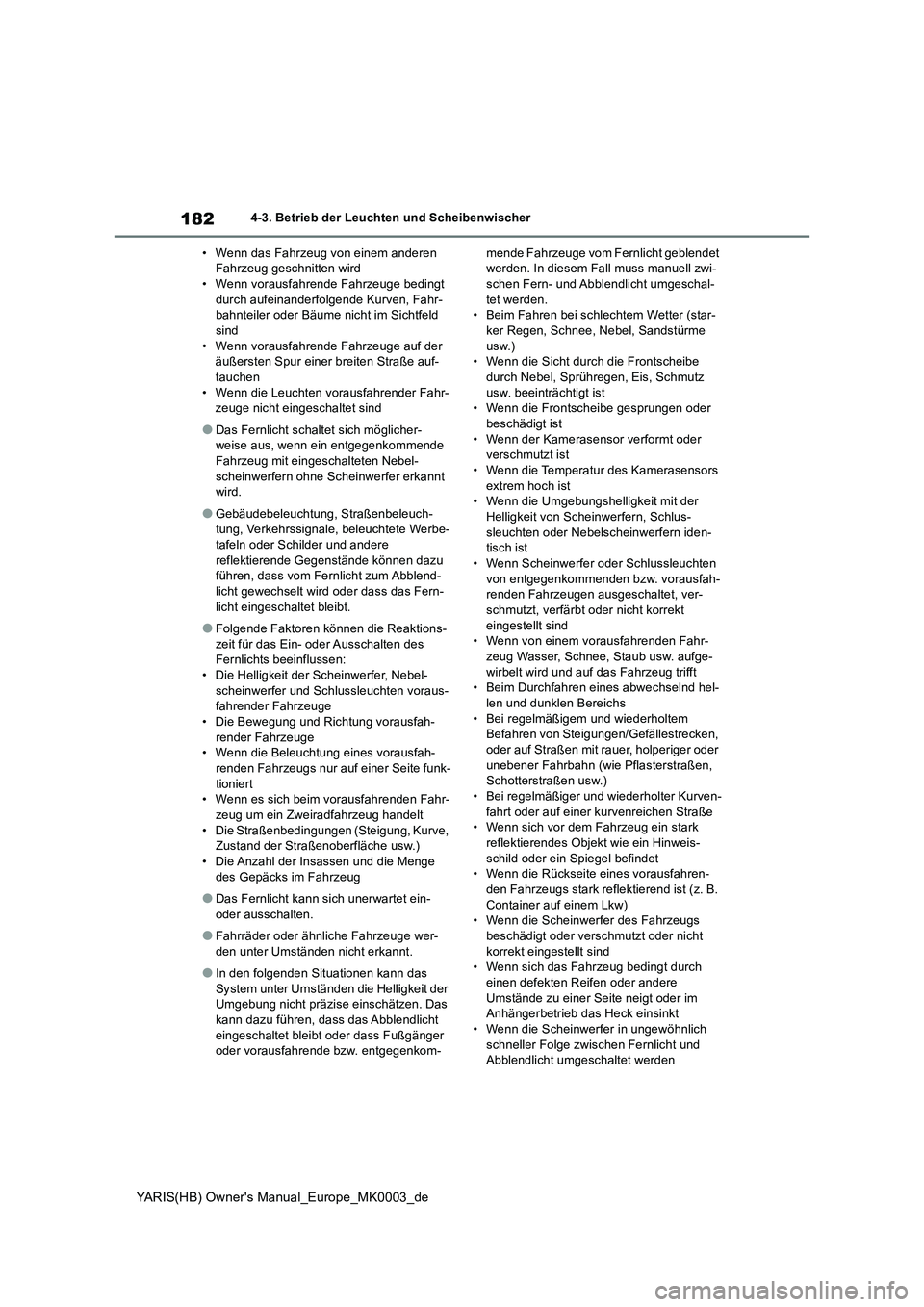

182
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
• Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn vorausfahrende Fahrzeuge bedingt
durch aufeinanderfolgende Kurven, Fahr-
bahnteiler oder Bäume nicht im Sichtfeld
sind
• Wenn vorausfahrende Fahrzeuge auf der
äußersten Spur einer breiten Straße auf-
tauchen
• Wenn die Leuchten vorausfahrender Fahr-
zeuge nicht eingeschaltet sind
●Das Fernlicht schaltet sich möglicher-
weise aus, wenn ein entgegenkommende
Fahrzeug mit eingeschalteten Nebel-
scheinwerfern ohne Scheinwerfer erkannt
wird.
●Gebäudebeleuchtung, Straßenbeleuch-
tung, Verkehrssignale, beleuchtete Werbe-
tafeln oder Schilder und andere
reflektierende Gegenstände können dazu
führen, dass vom Fernlicht zum Abblend-
licht gewechselt wird oder dass das Fern-
licht eingeschaltet bleibt.
●Folgende Faktoren können die Reaktions-
zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen:
• Die Helligkeit der Scheinwerfer, Nebel-
scheinwerfer und Schlussleuchten voraus-
fahrender Fahrzeuge
• Die Bewegung und Richtung vorausfah-
render Fahrzeuge
• Wenn die Beleuchtung eines vorausfah-
renden Fahrzeugs nur auf einer Seite funk-
tioniert
• Wenn es sich beim vorausfahrenden Fahr-
zeug um ein Zweiradfahrzeug handelt
• Die Straßenbedingungen (Steigung, Kurve,
Zustand der Straßenoberfläche usw.)
• Die Anzahl der Insassen und die Menge
des Gepäcks im Fahrzeug
●Das Fernlicht kann sich unerwartet ein-
oder ausschalten.
●Fahrräder oder ähnliche Fahrzeuge wer-
den unter Umständen nicht erkannt.
●In den folgenden Situationen kann das
System unter Umständen die Helligkeit der
Umgebung nicht präzise einschätzen. Das
kann dazu führen, dass das Abblendlicht
eingeschaltet bleibt oder dass Fußgänger
oder vorausfahrende bzw. entgegenkom-mende Fahrzeuge vom Fernlicht geblendet
werden. In diesem Fall muss manuell zwi-
schen Fern- und Abblendlicht umgeschal-
tet werden.
• Beim Fahren bei schlechtem Wetter (star-
ker Regen, Schnee, Nebel, Sandstürme
usw.)
• Wenn die Sicht durch die Frontscheibe
durch Nebel, Sprühregen, Eis, Schmutz
usw. beeinträchtigt ist
• Wenn die Frontscheibe gesprungen oder
beschädigt ist
• Wenn der Kamerasensor verformt oder
verschmutzt ist
• Wenn die Temperatur des Kamerasensors
extrem hoch ist
• Wenn die Umgebungshelligkeit mit der
Helligkeit von Scheinwerfern, Schlus-
sleuchten oder Nebelscheinwerfern iden-
tisch ist
• Wenn Scheinwerfer oder Schlussleuchten
von entgegenkommenden bzw. vorausfah-
renden Fahrzeugen ausgeschaltet, ver-
schmutzt, verfärbt oder nicht korrekt
eingestellt sind
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das Fahrzeug trifft
• Beim Durchfahren eines abwechselnd hel-
len und dunklen Bereichs
• Bei regelmäßigem und wiederholtem
Befahren von Steigungen/Gefällestrecken,
oder auf Straßen mit rauer, holperiger oder
unebener Fahrbahn (wie Pflasterstraßen,
Schotterstraßen usw.)
• Bei regelmäßiger und wiederholter Kurven-
fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark
reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren-
den Fahrzeugs stark reflektierend ist (z. B.
Container auf einem Lkw)
• Wenn die Scheinwerfer des Fahrzeugs
beschädigt oder verschmutzt oder nicht
korrekt eingestellt sind
• Wenn sich das Fahrzeug bedingt durch
einen defekten Reifen oder andere
Umstände zu einer Seite neigt oder im
Anhängerbetrieb das Heck einsinkt
• Wenn die Scheinwerfer in ungewöhnlich
schneller Folge zwischen Fernlicht und
Abblendlicht umgeschaltet werden

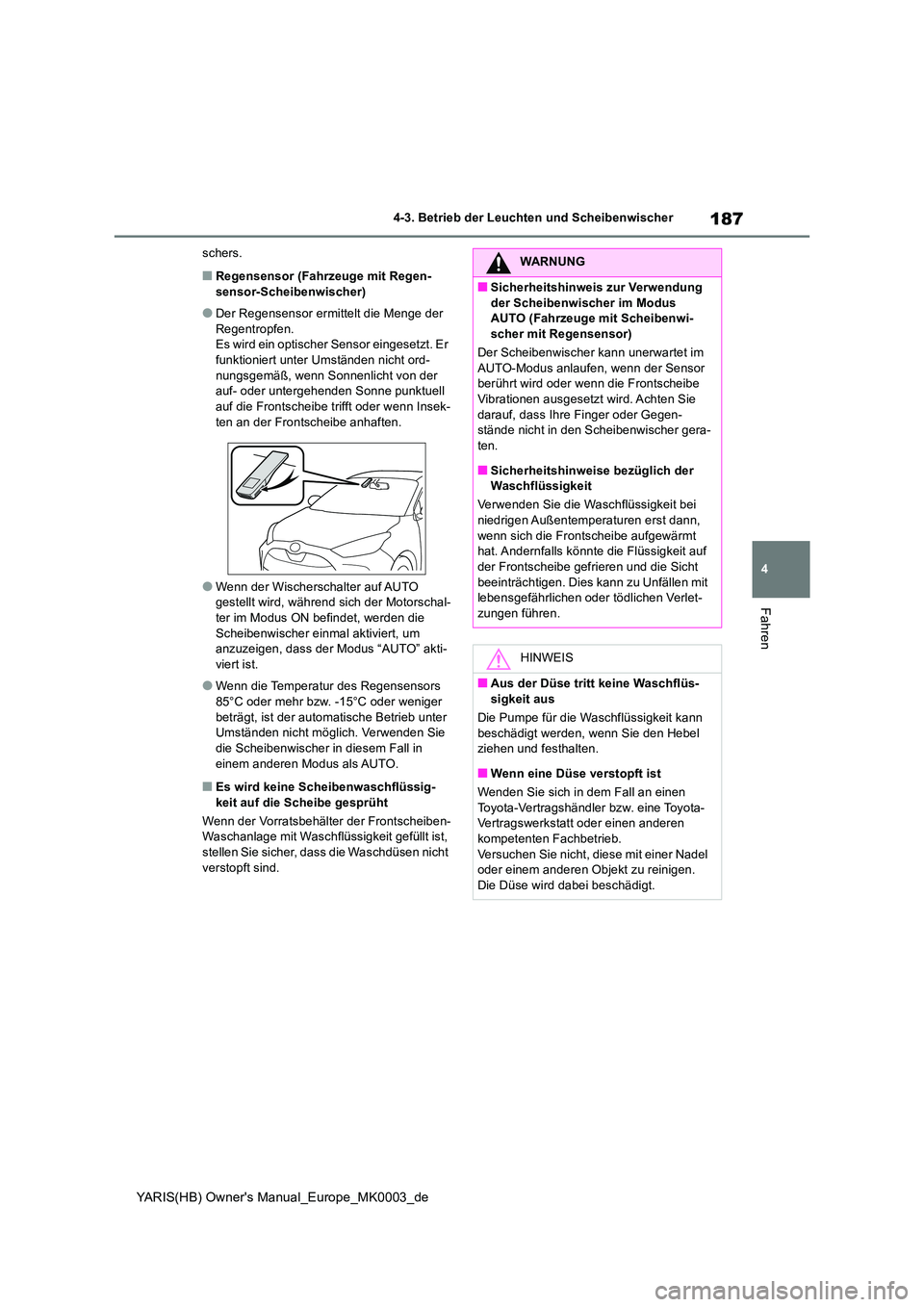

187
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
schers.
■Regensensor (Fahrzeuge mit Regen- sensor-Scheibenwischer)
●Der Regensensor ermittelt die Menge der Regentropfen.Es wird ein optischer Sensor eingesetzt. Er
funktioniert unter Umständen nicht ord- nungsgemäß, wenn Sonnenlicht von der auf- oder untergehenden Sonne punktuell
auf die Frontscheibe trifft oder wenn Insek- ten an der Frontscheibe anhaften.
●Wenn der Wischerschalter auf AUTO gestellt wird, während sich der Motorschal-ter im Modus ON befindet, werden die
Scheibenwischer einmal aktiviert, um anzuzeigen, dass der Modus “AUTO” akti-viert ist.
●Wenn die Temperatur des Regensensors 85°C oder mehr bzw. -15°C oder weniger
beträgt, ist der automatische Betrieb unter Umständen nicht möglich. Verwenden Sie die Scheibenwischer in diesem Fall in
einem anderen Modus als AUTO.
■Es wird keine Scheibenwaschflüssig- keit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheiben- Waschanlage mit Waschflüssigkeit gefüllt ist,
stellen Sie sicher, dass die Waschdüsen nicht verstopft sind.
WARNUNG
■Sicherheitshinweis zur Verwendung
der Scheibenwischer im Modus AUTO (Fahrzeuge mit Scheibenwi-scher mit Regensensor)
Der Scheibenwischer kann unerwartet im
AUTO-Modus anlaufen, wenn der Sensor berührt wird oder wenn die Frontscheibe Vibrationen ausgesetzt wird. Achten Sie
darauf, dass Ihre Finger oder Gegen- stände nicht in den Scheibenwischer gera-ten.
■Sicherheitshinweise bezüglich der Waschflüssigkeit
Verwenden Sie die Waschflüssigkeit bei niedrigen Außentemperaturen erst dann,
wenn sich die Frontscheibe aufgewärmt hat. Andernfalls könnte die Flüssigkeit auf der Frontscheibe gefrieren und die Sicht
beeinträchtigen. Dies kann zu Unfällen mit lebensgefährlichen oder tödlichen Verlet-zungen führen.
HINWEIS
■Aus der Düse tritt keine Waschflüs-sigkeit aus
Die Pumpe für die Waschflüssigkeit kann
beschädigt werden, wenn Sie den Hebel ziehen und festhalten.
■Wenn eine Düse verstopft ist
Wenden Sie sich in dem Fall an einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen. Die Düse wird dabei beschädigt.

188

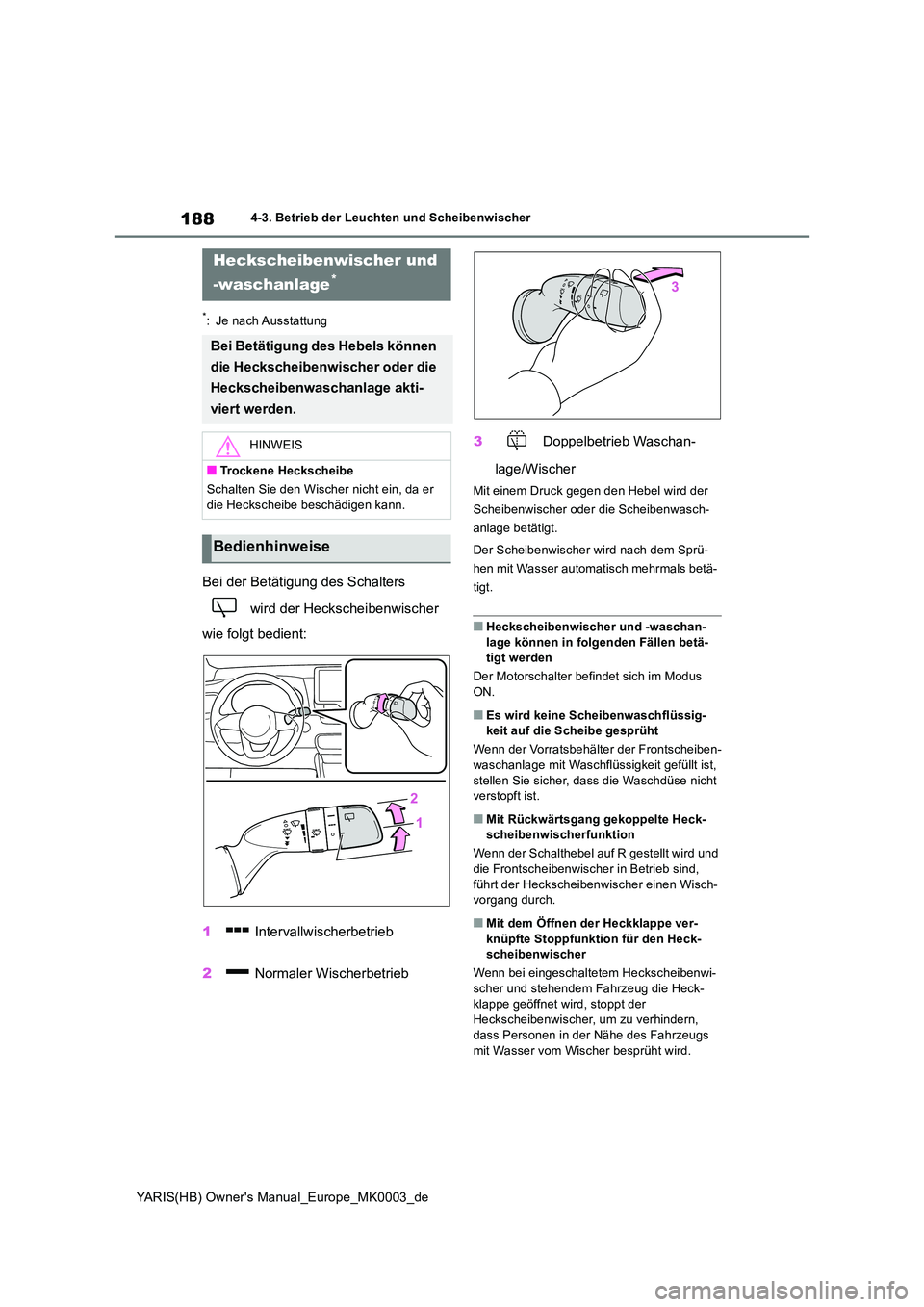

YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
*: Je nach Ausstattung
Bei der Betätigung des Schalters
wird der Heckscheibenwischer
wie folgt bedient:
1 Intervallwischerbetrieb
2 Normaler Wischerbetrieb
3 Doppelbetrieb Waschan-
lage/Wischer
Mit einem Druck gegen den Hebel wird der
Scheibenwischer oder die Scheibenwasch-
anlage betätigt.
Der Scheibenwischer wird nach dem Sprü-
hen mit Wasser automatisch mehrmals betä-
tigt.
■Heckscheibenwischer und -waschan- lage können in folgenden Fällen betä-tigt werden
Der Motorschalter befindet sich im Modus
ON.
■Es wird keine Scheibenwaschflüssig- keit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheiben- waschanlage mit Waschflüssigkeit gefüllt ist,
stellen Sie sicher, dass die Waschdüse nicht verstopft ist.
■Mit Rückwärtsgang gekoppelte Heck-scheibenwischerfunktion
Wenn der Schalthebel auf R gestellt wird und
die Frontscheibenwischer in Betrieb sind, führt der Heckscheibenwischer einen Wisch-vorgang durch.
■Mit dem Öffnen der Heckklappe ver-
knüpfte Stoppfunktion für den Heck- scheibenwischer
Wenn bei eingeschaltetem Heckscheibenwi- scher und stehendem Fahrzeug die Heck-
klappe geöffnet wird, stoppt der Heckscheibenwischer, um zu verhindern, dass Personen in der Nähe des Fahrzeugs
mit Wasser vom Wischer besprüht wird.
Heckscheibenwischer und
-waschanlage*
Bei Betätigung des Hebels können
die Heckscheibenwischer oder die
Heckscheibenwaschanlage akti-
viert werden.
HINWEIS
■Trockene Heckscheibe
Schalten Sie den Wischer nicht ein, da er
die Heckscheibe beschädigen kann.
Bedienhinweise

194

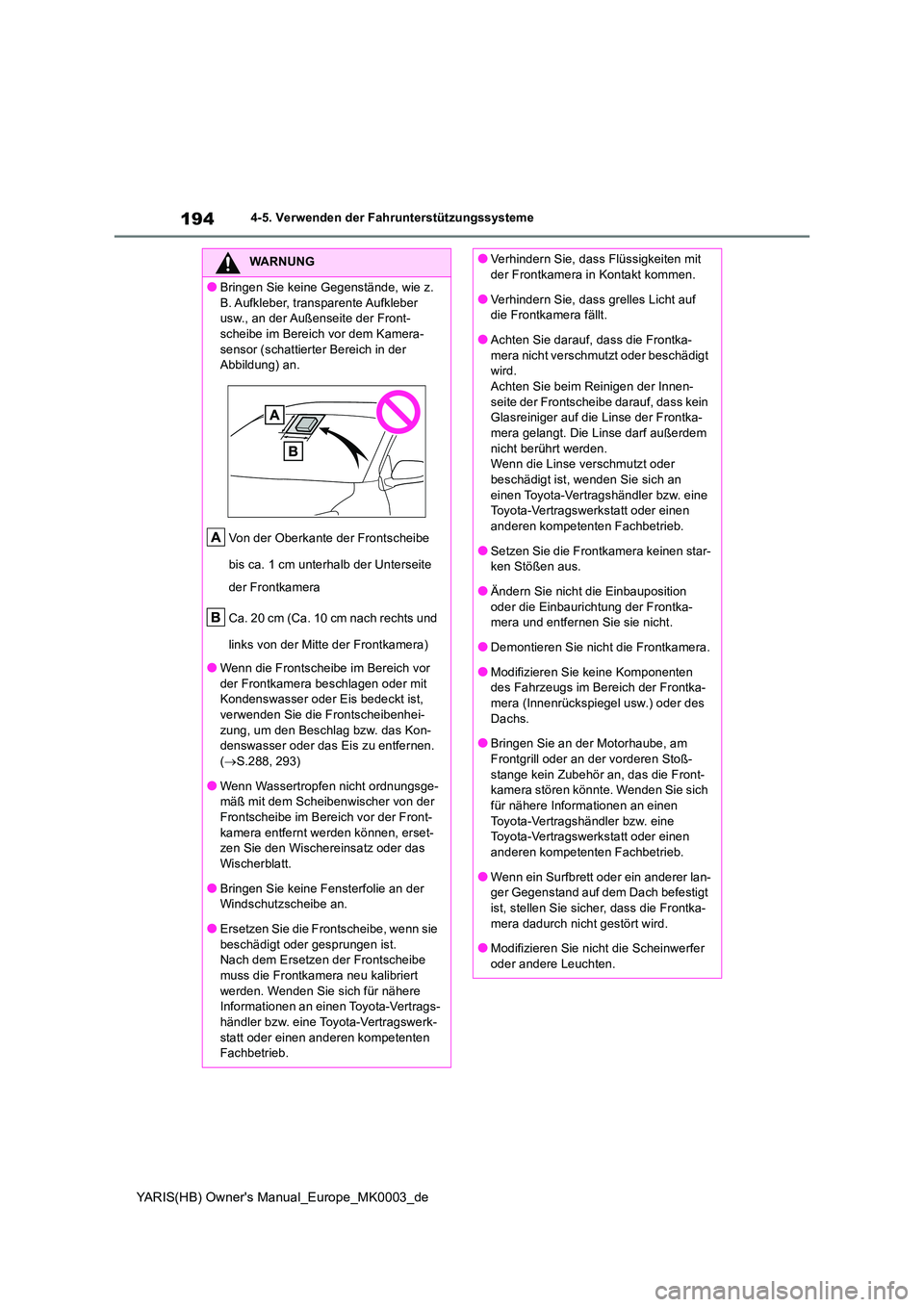

YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Bringen Sie keine Gegenstände, wie z.
B. Aufkleber, transparente Aufkleber usw., an der Außenseite der Front-scheibe im Bereich vor dem Kamera-
sensor (schattierter Bereich in der Abbildung) an.
Von der Oberkante der Frontscheibe
bis ca. 1 cm unterhalb der Unterseite
der Frontkamera
Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte der Frontkamera)
●Wenn die Frontscheibe im Bereich vor
der Frontkamera beschlagen oder mit Kondenswasser oder Eis bedeckt ist, verwenden Sie die Frontscheibenhei-
zung, um den Beschlag bzw. das Kon- denswasser oder das Eis zu entfernen. ( →S.288, 293)
●Wenn Wassertropfen nicht ordnungsge- mäß mit dem Scheibenwischer von der Frontscheibe im Bereich vor der Front-
kamera entfernt werden können, erset- zen Sie den Wischereinsatz oder das
Wischerblatt.
●Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
●Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.Nach dem Ersetzen der Frontscheibe
muss die Frontkamera neu kalibriert werden. Wenden Sie sich für nähere Informationen an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerk- statt oder einen anderen kompetenten Fachbetrieb.
●Verhindern Sie, dass Flüssigkeiten mit der Frontkamera in Kontakt kommen.
●Verhindern Sie, dass grelles Licht auf die Frontkamera fällt.
●Achten Sie darauf, dass die Frontka-
mera nicht verschmutzt oder beschädigt wird.Achten Sie beim Reinigen der Innen-
seite der Frontscheibe darauf, dass kein Glasreiniger auf die Linse der Frontka-mera gelangt. Die Linse darf außerdem
nicht berührt werden. Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Setzen Sie die Frontkamera keinen star-ken Stößen aus.
●Ändern Sie nicht die Einbauposition
oder die Einbaurichtung der Frontka- mera und entfernen Sie sie nicht.
●Demontieren Sie nicht die Frontkamera.
●Modifizieren Sie keine Komponenten des Fahrzeugs im Bereich der Frontka-mera (Innenrückspiegel usw.) oder des
Dachs.
●Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoß-
stange kein Zubehör an, das die Front- kamera stören könnte. Wenden Sie sich für nähere Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Wenn ein Surfbrett oder ein anderer lan-ger Gegenstand auf dem Dach befestigt ist, stellen Sie sicher, dass die Frontka-
mera dadurch nicht gestört wird.
●Modifizieren Sie nicht die Scheinwerfer oder andere Leuchten.

272
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
●Wenn der Abstand zwischen Ihrem Fahr- zeug und metallischen Objekten, wie z. B. Leitplanken, Wände, Verkehrsschilder
oder geparkte Fahrzeuge, die elektrische Wellen in Richtung der Rückseite des Fahrzeugs reflektieren, gering ist
●Wenn sich rotierende Objekte in der Nähe Ihres Fahrzeugs befinden, wie z.B. die Lüf-
ter eines Klimaaggregats
●Wenn Wasser auf den Heckstoßfänger
gespritzt oder gesprüht wird, wie z.B. von einem Rasensprenger
■Situationen, in denen die Einparkunter-stützungsbremsfunktion (Querverkehr
im Heckbereich) unter Umständen nicht ordnungsgemäß funktioniert
In manchen Situationen, wie z.B. in den fol- genden Fällen, erkennen die Radarsensoren
unter Umständen ein Objekt nicht, wodurch diese Funktion nicht ordnungsgemäß funktio-niert.
●Unbewegliche Objekte
●Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
●Wenn der Heckstoßfänger mit Eis, Schnee, Schmutz usw. bedeckt ist
●Wenn es stark regnet oder große Wasser-mengen auf das Fahrzeug treffen
●Wenn der Erkennungsbereich des Radar-sensors durch ein benachbartes Fahrzeug blockiert ist
●Wenn das Fahrzeug eine starke Schräg-stellung aufweist
●Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz
(zusätzliche Zierleiste usw.), ein Fahrradt- räger oder ein Schneeschild
●Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
●Wenn die Fahrzeugfront durch die Bela-dung angehoben oder abgesenkt wird
●Wenn eine elektronische Komponente, wie z.B. ein hintergrundbeleuchtetes Num-
mernschild (vor allem mit fluoreszierender Beleuchtung), Nebelscheinwerfer, Radab-weiser oder Funkantenne, in der Nähe
eines Radarsensors montiert ist
●Wenn die Ausrichtung eines Radarsensors
verstellt wurde
●Wenn sich mehrere Fahrzeuge annähern,
die nur einen geringen Abstand unterein- ander haben
●Wenn sich ein anderes Fahrzeug schnell dem Heck Ihres Fahrzeugs nähert
●Situationen, in denen der Radarsensor unter Umständen kein Fahrzeug erkennt• Wenn sich ein anderes Fahrzeug dem
Fahrzeugheck von links oder rechts nähert, während Sie beim Rückwärtsfah-ren wenden
• Beim Wenden während des Rückwärtsfah- rens
• Beim Ausparken aus einem Parkplatz mit flachem Winkel
