2020 TOYOTA PROACE VERSO stop start

216
Proace verso_cs_Chap06_conduite_ed01-2019
Deaktivace / Aktivace
S autorádiem
F Stiskněte toto tlačítko, jeho kontrolka se rozsvítí, systém je vypnut.
F Stiskněte toto tlačítko, jeho kontrolka zhasne, systém je zapnut.
Pro deaktivaci systému:
S dotykovým displejem
Systém se automaticky aktivuje při každém nastartování motoru řidičem.
Pokud byla deaktivace provedena v režimu STOP, motor se okamžitě nastartuje.
Otevírání kapoty motoruPřed zásahem pod kapotou vypněte systém Stop & Start, abyste předešli jakémukoliv riziku zranění způsobenému automatickým přechodem do režimu START.
Jízda po zaplavené vozovce
Dříve, než vjedete do zaplavené oblasti, velmi doporučujeme deaktivovat systém Stop & Start.Více informací o Doporučeních pro
jízdu, zejména po zaplavené vozovce, naleznete v příslušné kapitole.
Pro aktivaci systému:
Aktivace nebo deaktivace se provádí prostřednictvím konfigurační nabídky vozidla.
Řízení

217
Proace verso_cs_Chap06_conduite_ed01-2019
Porucha funkce
Podle výbavy Vašeho vozidla:
Nechejte jej zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.V případě poruchy režimu STOP je možné, že se motor vozidla zastaví.Rozsvítí se všechny kontrolky přístrojové d e s k y.V závislosti na verzi vozidla se taktéž může zobrazit výstražné hlášení, které vás vyzve k umístění předvoliče do polohy N a k sešlápnutí brzdového pedálu.Při zastaveném vozidle je třeba vypnout zapalování a poté znovu motor nastartovat.
Systém Stop & Start vyžaduje používání akumulátoru 12 V se specifickou technologií a charakteristikami.
Kontrolka tohoto tlačítka bliká a zobrazí se hlášení, doprovázené zvukovým signálem.
V případě poruchy systému tato kontrolka bliká na přístrojové desce.
Všechny práce na baterii musí provádět autorizovaný dealer nebo opravář společnosti Toyota nebo jiný odborník, který má náležitou kvalifikaci
a vybavení.Více informací o Akumulátoru 12 V naleznete v příslušné kapitole.
6
Řízení

261
Palivová nádrž
Otevírání
Pokud je Váš vůz vybaven systémem Stop & Start, nikdy nedoplňujte do motoru palivo v režimu STOP; musíte vypnout zapalování pomocí klíče, nebo tlačítka START/STOP v případě, že má Váš vůz systém bezklíčového nastupování a startování (Smart Entry and Start).
- Povinně zastavte motor.- Pokud má Váš vůz systém bezklíčového nastupování a startování (Smart Entry and Start), odemkněte vůz.- Otevřete dvířka nádrže.
Tankování
Aby mohlo být doplnění paliva zaregistrováno měřičem, musí být jeho množství větší než 8 litrů.Otevření uzávěru nádrže může být doprovázeno zvukem nasátí vzduchu. Tento podtlak je normální a je způsoben těsností
palivového okruhu.F Odřoubujte a sejměte uzávěr a umístěte jej na držák (nacházející se na dvířkách).F Zasuňte pistoli do hrdla nádrže až na doraz (přitom stlačte kovovou klapku A).F Načerpejte palivo. Nepokračujte po třetím vypnutí pistole, neboť by mohlo dojít k poruchám funkce.F Vraťte uzávěr zpět na místo a šroubováním doprava ho uzavřete.F Zatlačte na dvířka palivové nádrže pro jejich uzavření (vozidlo musí být odekmnuté).
F Zjistěte, která z pistolí distribuuje palivo určené pro motor Vašeho vozidla (správný typ paliva připomíná štítek nalepený na d ví ř k ác h).
Objem nádrže: přibližně 69 litrů.
F Pokud je Vaše vozidlo vybaveno
jednoduchým klíčem, zasuňte jej do zámku uzávěru a pootočte směrem doleva.
7
Praktické informace

271
Kapota motoruOtevírání
Zavírání
F Vyjměte vzpěru ze zajišťovacího zářezu.F Zacvakněte vzpěru zpět do jejího uložení.F Sklopte kapotu a těsně před zavřením ji pusťte.F Přitažením kapoty ověř te, že je dobře
zajištěná.
F Vycvakněte vzpěru z jejího uložení a umístěte ji do zářezu pro zajištění kapoty v otevřené poloze.
Při silném větru kapotu neotevírejte.Když je motor zahřátý, manipulujte s venkovním ovladačem a vzpěrou kapoty opatrně (nebezpečí popálení).Aby nedošlo k poškození elektrických komponentů vozidla, je výslovně zakázáno provádět mytí motorového prostoru vysokotlakým proudem vody.
Ventilátor chlazení se může rozběhnout i po vypnutí motoru: dejte pozor na předměty či oděvy, které by mohly být zachyceny vr tulí.
F Nadzdvihněte ovladač a poté zvedněte kapotu.
F Otevřete dveře.
F Přitáhněte směrem k sobě ovladač umístěný ve spodní části dveřního rámu.
Před jakýmkoliv zásahem pod kapotou deaktivujte systém Stop & Start, aby nedošlo ke zranění způsobenému automatickým spuštěním motoru režimem START.
7
Praktické informace

273
Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se může kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí zapalování prostřednictvím ukazatele množství oleje na přístrojové desce, pro vozidla vybavená elektrickou měrkou, nebo ruční měrkou.
Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na příslušném schématu motorového prostoru.F Uchopte měrku za její barevně označený konec a úplně ji vytáhněte.F Osušte tyčku pomocí čistého hadru nepouštějícího vlákna.F Zasuňte měrku zpět na její místo až na doraz a znovu ji vytáhněte, abyste se podívali na olejovou stopu: hladina oleje se musí nacházet mezi značkami A a B.
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.Pokud hladina výrazně poklesne, nechejte odpovídající systém zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
A = MA XI
Pro věrohodnost výsledku měření musí být Vaše vozidlo odstaveno na vodorovném podkladu, s motorem vypnutým po dobu alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými prohlídkami (nebo výměnami oleje) je normální. Společnost Toyota doporučuje provádět kontrolu oleje a případně jeho doplnění po každých 5000 ujetých km.
B = MINI
Pokud zjistíte, že se hladina nachází nad značkou A nebo pod značkou B, nestartujte motor.- Pokud je hladina nad značkou MA X (nebezpečí poškození motoru), obraťte se na autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení- Pokud není dosaženo množství MINI, je nutné motorový olej doplnit.
7
Praktick

276
Kontroly
Akumulátor 12 V
Akumulátor je bezúdržbového typu.I tak je však třeba pravidelně kontrolovat dotažení šroubových svorek (u verzí bez rychlosvorek) a čistotu připojovacích míst.
Inter valy výměny těchto pr vků naleznete v dokumentu Plán údržby od výrobce.
Vzduchový a pylový filtr
Olejový filtr vyměňujte při každé výměně motorového oleje.Inter valy výměny tohoto pr vku naleznete v dokumentu Plán údržby od výrobce.
Olejový filtr
Filtr pevných částic (naftový motor)
Dočasné rozsvícení této kontrolky a zobrazení hlášení na multifunkčním displeji signalizují počátek zanesení filtru pevných částic.
Jakmile to dopravní situace umožní, regenerujte filtr jízdou rychlostí alespoň 60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená to nedostatečné množství aditiva do n af t y.Více informací o Kontrolách množství náplní naleznete v příslušné kapitole.
U nového vozidla se mohou pr vní regenerace filtru projevit zápachem „spáleniny“, což je normální.Po delší jízdě vozidla velmi nízkou rychlostí nebo chodu motoru na volnoběh je možno ve výjimečných případech při akceleraci zpozorovat emise vodních par z výfuku. Nemají vliv na chování vozidla ani na životní prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto pr vky v souladu s pokyny v dokumentu Plán údržby od výrobce a v závislosti na typu motoru Vašeho vozidla.V opačném případě, je nechejte zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Více informací a doporučení pro opatření před jakýmkoliv zásahem na Akumulátoru 12 V naleznete v příslušné kapitole.
Vyžadují-li to podmínky v daném prostředí (vysoká prašnost, ...) a provozní podmínky vozidla ( jízdy po městě, ...), vyměňujte je případně dvakrát častěji.Zanesený pylový filtr může způsobit snížení účinnosti klimatizace a být příčinou nepříjemných pachů.
Verze vozidel vybavené systémem Stop & Start pracují s olověným akumulátorem 12 V specifické technologie a charakteristik.Jeho výměnu může provést pouze autorizovaný dealer nebo opravář společnosti Toyota nebo jiný odborník, který má náležitou kvalifikaci a vybavení.
Praktické informace

280
Doporučení pro skladování
Láhve s AdBlue® neskladujte ve vozidle.
AdBlue® zamrzá při teplotě nižší než -11 °C a jeho kvalita se zhoršuje při teplotě vyšší než 25 °C. Láhve je doporučeno skladovat na chladném místě a ve stínu, mimo přímé sluneční záření.Za takových podmínek lze kapalinu skladovat nejméně 1 rok.Kapalinu, která zamrzla, lze použít po jejím rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním se ujistěte, že vozidlo stojí na plochém a vodorovném podkladu.
F Vypněte zapalování a vytáhněte klíč ze spínací skřínky nebo stiskněte tlačítko START/STOP ( je-li jím vozidlo vybaveno) pro vypnutí motoru.
F Pro přístup k nádržce s AdBlue® otevřete přední levé dveře.F Spodem vytáhněte černou krytku.
F Pootočte modrým uzávěrem o šestinu otáčky proti směru pohybu hodinových ručiček.F Vytáhněte uzávěr směrem nahoru.
Láhve od AdBlue® nevyhazujte do běžného domácího odpadu. Použijte kontejnery vyhrazené k tomuto účelu nebo láhve odevzdejte pracovníkům ser visu.
V zimním období ověř te, že je teplota vozidla vyšší než -11 °C, jinak nebude možno AdBlue®, které při této teplotě zamrzá, přelít do nádržky. Aby bylo možno provést doplnění, zaparkujte vozidlo na několik hodin do temperovaného prostoru.
Praktick

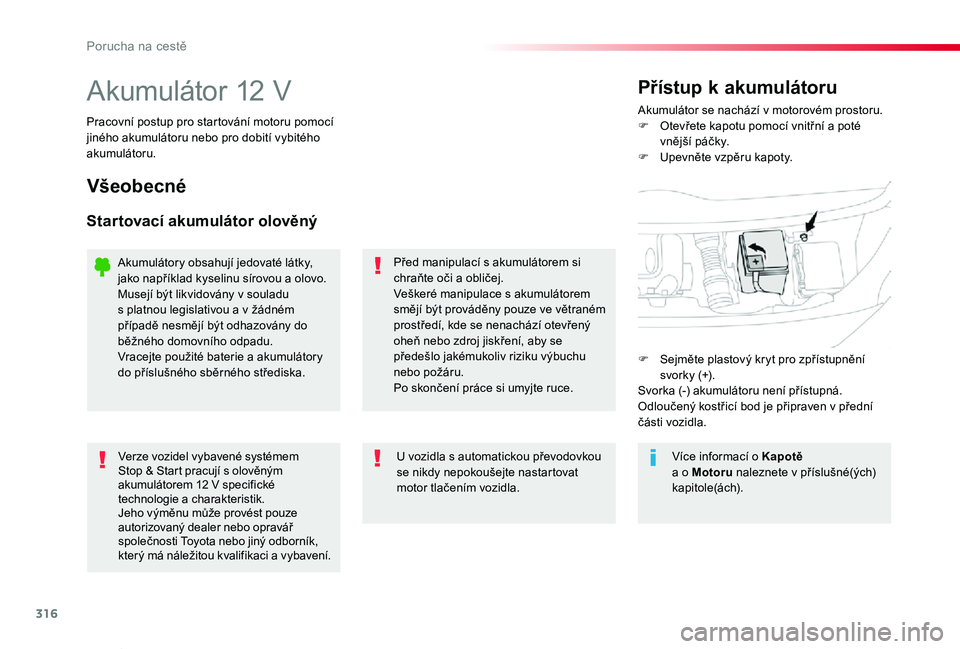

316
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Akumulátor 12 VAkumulátor se nachází v motorovém prostoru.F Otevřete kapotu pomocí vnitřní a poté vnější páčky.F Upevněte vzpěru kapoty.
Přístup k akumulátoru
Pracovní postup pro startování motoru pomocí jiného akumulátoru nebo pro dobití vybitého akumulátoru.
Všeobecné
Startovací akumulátor olověný
Před manipulací s akumulátorem si chraňte oči a obličej.Veškeré manipulace s akumulátorem smějí být prováděny pouze ve větraném prostředí, kde se nenachází otevřený oheň nebo zdroj jiskření, aby se předešlo jakémukoliv riziku výbuchu nebo požáru.Po skončení práce si umyjte ruce.
Verze vozidel vybavené systémem Stop & Start pracují s olověným akumulátorem 12 V specifické technologie a charakteristik.Jeho výměnu může provést pouze autorizovaný dealer nebo opravář společnosti Toyota nebo jiný odborník, který má náležitou kvalifikaci a vybavení.
U vozidla s automatickou převodovkou se nikdy nepokoušejte nastartovat motor tlačením vozidla.
Akumulátory obsahují jedovaté látky, jako například kyselinu sírovou a olovo.Musejí být likvidovány v souladu s platnou legislativou a v žádném případě nesmějí být odhazovány do běžného domovního odpadu.Vracejte použité baterie a akumulátory do příslušného sběrného střediska.
Více informací o Kapotě a o Motoru naleznete v příslušné(ých) kapitole(ách).
F Sejměte plastový kryt pro zpřístupnění svorky (+).Svorka (-) akumulátoru není přístupná.Odloučený kostřicí bod je připraven v přední části vozidla.
Porucha na cestě
