182
ProaceVerso_da_Chap05_securite_ed2019_V02

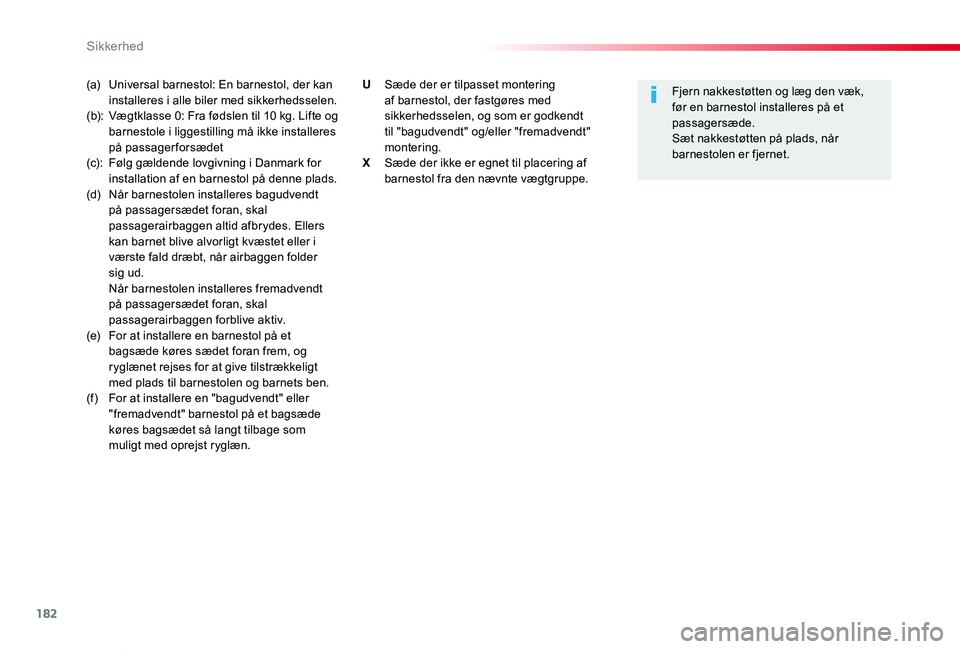

(a) Universal barnestol: En barnestol, der kan installeres i alle biler med sikkerhedsselen.(b): Vægtklasse 0: Fra fødslen til 10 kg. Lifte og barnestole i liggestilling må ikke installeres på passagerforsædet(c): Følg gældende lovgivning i Danmark for installation af en barnestol på denne plads.(d) Når barnestolen installeres bagudvendt på passagersædet foran, skal passagerairbaggen altid afbrydes. Ellers kan barnet blive alvorligt kvæstet eller i værste fald dræbt, når airbaggen folder sig ud. Når barnestolen installeres fremadvendt på passagersædet foran, skal passagerairbaggen forblive aktiv.(e) For at installere en barnestol på et bagsæde køres sædet foran frem, og ryglænet rejses for at give tilstrækkeligt med plads til barnestolen og barnets ben.(f) For at installere en "bagudvendt" eller "fremadvendt" barnestol på et bagsæde køres bagsædet så langt tilbage som muligt med oprejst ryglæn.
Fjern nakkestøtten og læg den væk, før en barnestol installeres på et passagersæde.Sæt nakkestøtten på plads, når barnestolen er fjernet.
U Sæde der er tilpasset montering af barnestol, der fastgøres med sikkerhedsselen, og som er godkendt til "bagudvendt" og/eller "fremadvendt" montering.X Sæde der ikke er egnet til placering af barnestol fra den nævnte vægtgruppe.
Sikkerhed

183
ProaceVerso_da_Chap05_securite_ed2019_V02

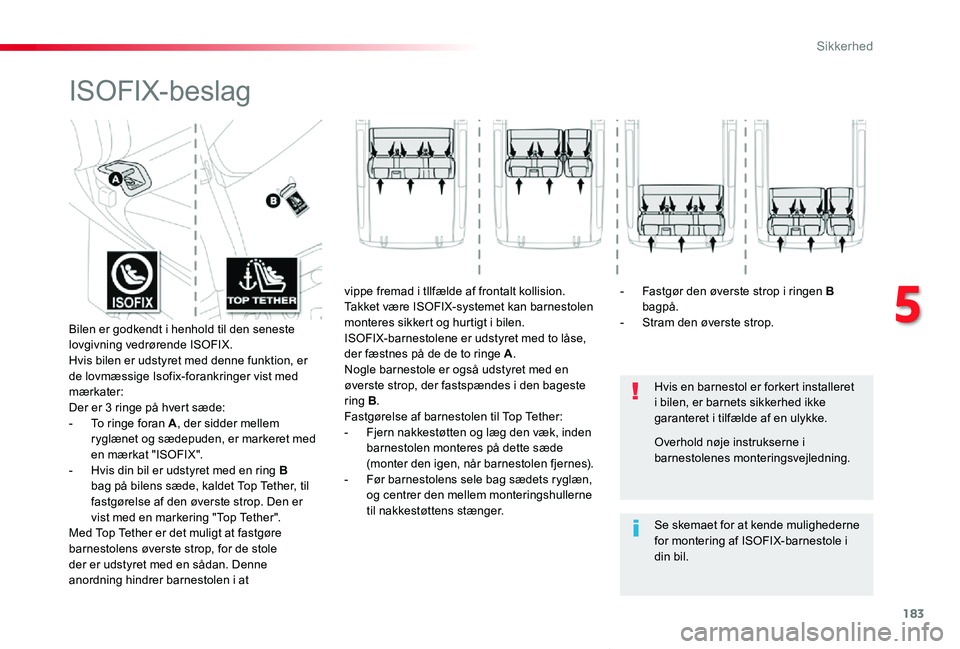

ISOFIX-beslag
Hvis en barnestol er forkert installeret i bilen, er barnets sikkerhed ikke garanteret i tilfælde af en ulykke.
Se skemaet for at kende mulighederne for montering af ISOFIX-barnestole i din bil.
Overhold nøje instrukserne i barnestolenes monteringsvejledning.
Bilen er godkendt i henhold til den seneste lovgivning vedrørende ISOFIX.Hvis bilen er udstyret med denne funktion, er de lovmæssige Isofix-forankringer vist med mærkater:Der er 3 ringe på hvert sæde:- To ringe foran A, der sidder mellem ryglænet og sædepuden, er markeret med en mærkat "ISOFIX".- Hvis din bil er udstyret med en ring B bag på bilens sæde, kaldet Top Tether, til fastgørelse af den øverste strop. Den er vist med en markering "Top Tether".Med Top Tether er det muligt at fastgøre
barnestolens øverste strop, for de stole der er udstyret med en sådan. Denne anordning hindrer barnestolen i at
vippe fremad i tllfælde af frontalt kollision.Takket være ISOFIX-systemet kan barnestolen monteres sikkert og hurtigt i bilen.ISOFIX-barnestolene er udstyret med to låse, der fæstnes på de de to ringe A.Nogle barnestole er også udstyret med en øverste strop, der fastspændes i den bageste ring B.Fastgørelse af barnestolen til Top Tether:- Fjern nakkestøtten og læg den væk, inden barnestolen monteres på dette sæde (monter den igen, når barnestolen fjernes).- Før barnestolens sele bag sædets ryglæn, og centrer den mellem monteringshullerne til nakkestøttens stænger.
- Fastgør den øverste strop i ringen B bagpå.- Stram den øverste strop.
5
Sikkerhed

184
ProaceVerso_da_Chap05_securite_ed2019_V02

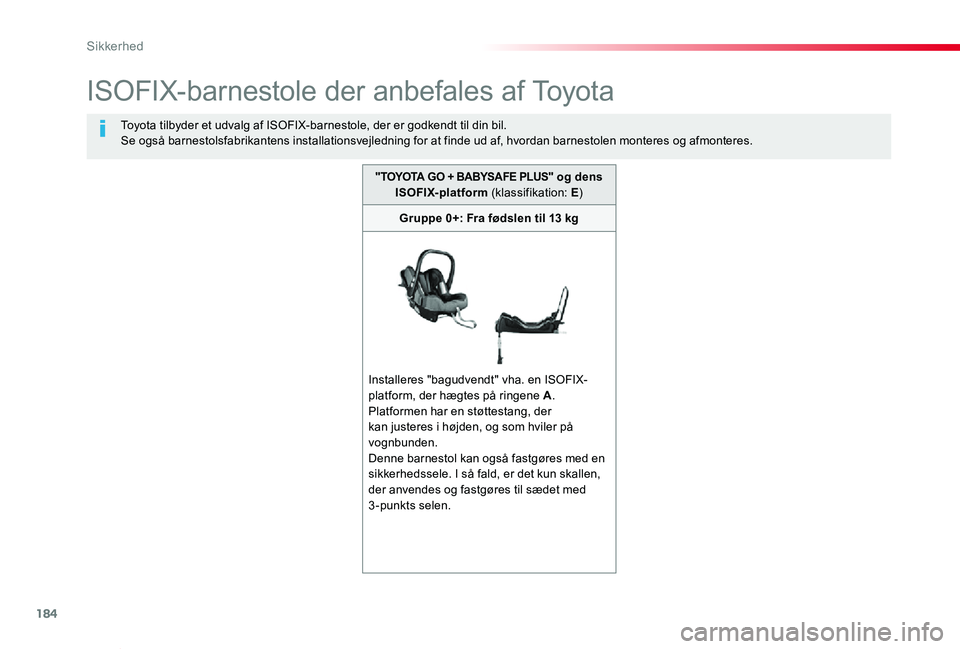

ISOFIX-barnestole der anbefales af Toyota
Toyota tilbyder et udvalg af ISOFIX-barnestole, der er godkendt til din bil.Se også barnestolsfabrikantens installationsvejledning for at finde ud af, hvordan barnestolen monteres og afmonteres.
"TOYOTA GO + BABYSAFE PLUS" og dens ISOFIX-platform (klassifikation: E)
Gruppe 0+: Fra fødslen til 13 kg
Installeres "bagudvendt" vha. en ISOFIX-platform, der hægtes på ringene A.Platformen har en støttestang, der kan justeres i højden, og som hviler på vognbunden.
Denne barnestol kan også fastgøres med en sikkerhedssele. I så fald, er det kun skallen, der anvendes og fastgøres til sædet med 3-punkts selen.
Sikkerhed

185
ProaceVerso_da_Chap05_securite_ed2019_V02

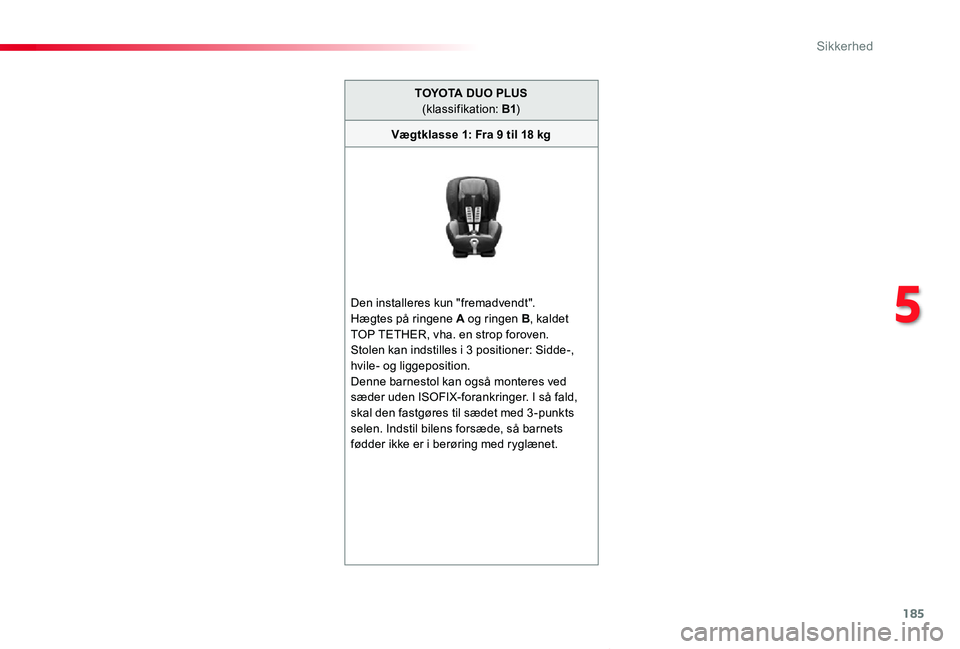

TOYOTA DUO PLUS (klassifikation: B1)
Vægtklasse 1: Fra 9 til 18 kg
Den installeres kun "fremadvendt".Hægtes på ringene A og ringen B, kaldet TOP TETHER, vha. en strop foroven.Stolen kan indstilles i 3 positioner: Sidde-, hvile- og liggeposition.Denne barnestol kan også monteres ved sæder uden ISOFIX-forankringer. I så fald, skal den fastgøres til sædet med 3 -punkts selen. Indstil bilens forsæde, så barnets fødder ikke er i berøring med ryglænet.
5
Sikkerhed

186
ProaceVerso_da_Chap05_securite_ed2019_V02

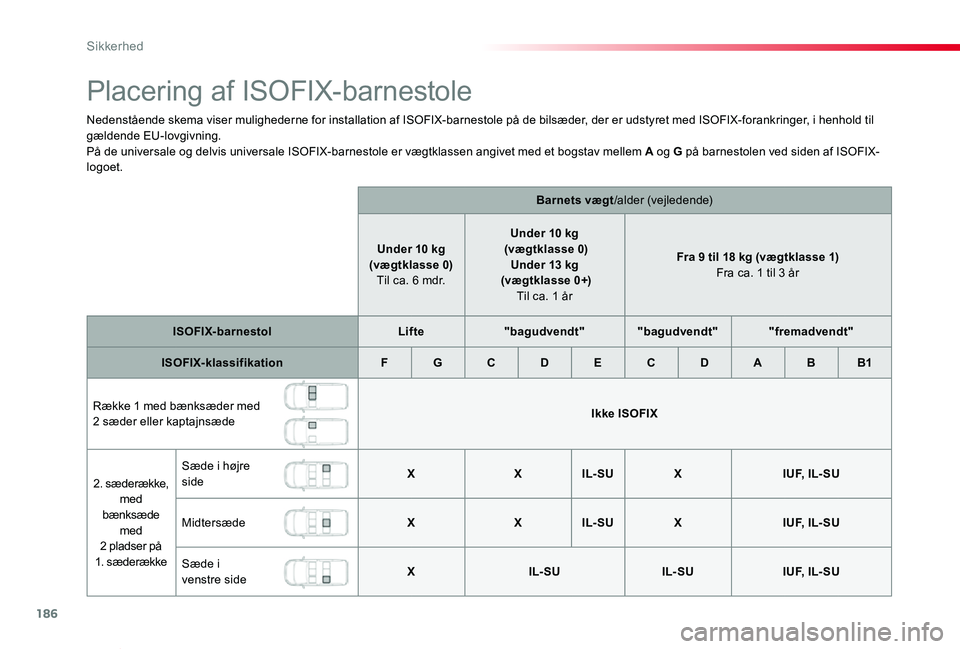

Placering af ISOFIX-barnestole
Nedenstående skema viser mulighederne for installation af ISOFIX-barnestole på de bilsæder, der er udstyret med ISOFIX-forankringer, i henhold til gældende EU-lovgivning.På de universale og delvis universale ISOFIX-barnestole er vægtklassen angivet med et bogstav mellem A og G på barnestolen ved siden af ISOFIX-logoet.
Barnets vægt/alder (vejledende)
Under 10 kg(vægtklasse 0) Til ca. 6 mdr.
Under 10 kg (vægtklasse 0) Under 13 kg (vægtklasse 0+) Til ca. 1 år
Fra 9 til 18 kg (vægtklasse 1) Fra ca. 1 til 3 år
ISOFIX-barnestolLifte"bagudvendt""bagudvendt""fremadvendt"
ISOFIX-klassifikationFGCDECDABB1
Række 1 med bænksæder med 2 sæder eller kaptajnsædeIkke ISOFIX
2. sæderække, med bænksæde med 2 pladser på 1. sæderække
Sæde i højre sideXXIL- SUXI U F, I L - S U
MidtersædeXXIL- SUXI U F, I L - S U
Sæde i venstre sideXIL- SUIL- SUI U F, I L - S U
Sikkerhed

187
ProaceVerso_da_Chap05_securite_ed2019_V02

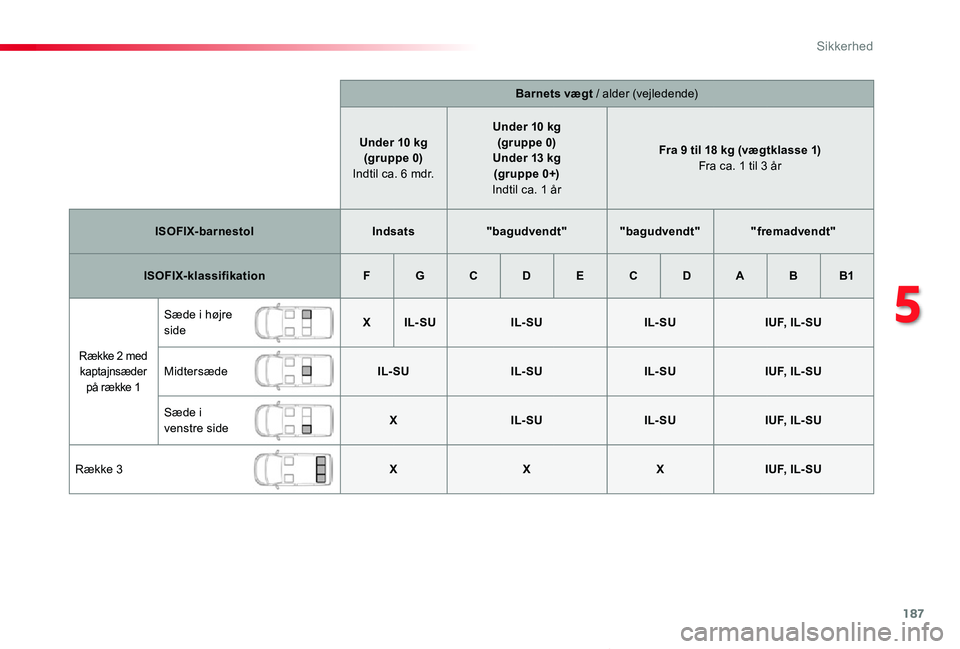

Barnets vægt / alder (vejledende)
Under 10 kg(gruppe 0) Indtil ca. 6 mdr.
Under 10 kg(gruppe 0)Under 13 kg(gr uppe 0+) Indtil ca. 1 år
Fra 9 til 18 kg (vægtklasse 1) Fra ca. 1 til 3 år
ISOFIX-barnestolIndsats"bagudvendt""bagudvendt""fremadvendt"
ISOFIX-klassifikationFGCDECDABB1
Række 2 med kaptajnsæder på række 1
Sæde i højre sideXIL- SUIL- SUIL- SUI U F, I L - S U
MidtersædeIL- SUIL- SUIL- SUI U F, I L - S U
Sæde i venstre sideXIL- SUIL- SUI U F, I L - S U
Række 3XXXI U F, I L - S U
5
Sikkerhed

188
ProaceVerso_da_Chap05_securite_ed2019_V02

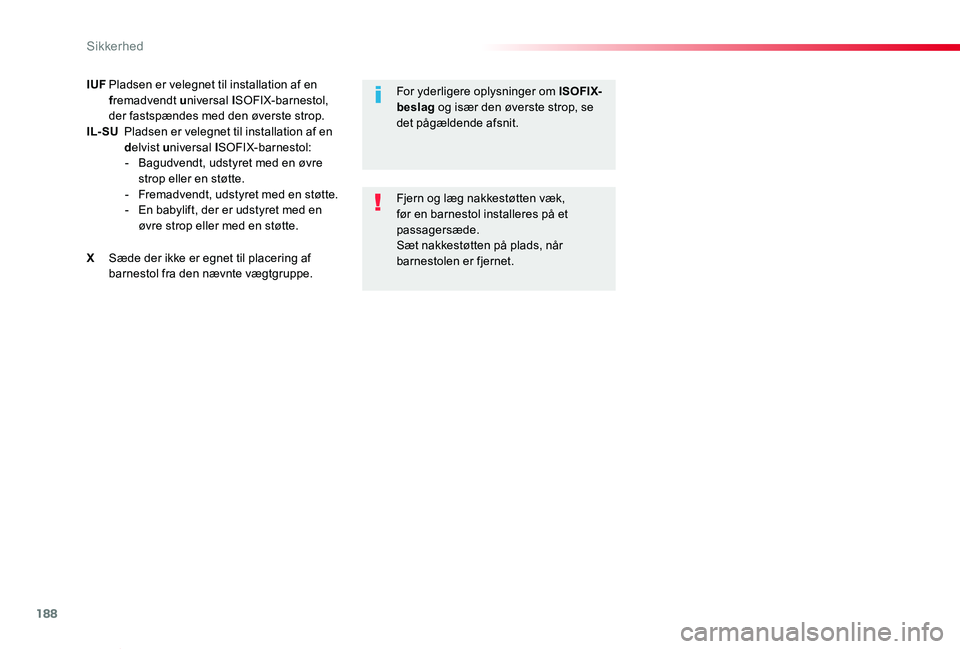

IUF Pladsen er velegnet til installation af en fremadvendt universal ISOFIX-barnestol, der fastspændes med den øverste strop.IL- SU
Pladsen er velegnet til installation af en delvist universal ISOFIX-barnestol:- Bagudvendt, udstyret med en øvre strop eller en støtte.- Fremadvendt, udstyret med en støtte.- En babylift, der er udstyret med en øvre strop eller med en støtte.
X Sæde der ikke er egnet til placering af barnestol fra den nævnte vægtgruppe.
Fjern og læg nakkestøtten væk, før en barnestol installeres på et passagersæde.Sæt nakkestøtten på plads, når barnestolen er fjernet.
For yderligere oplysninger om ISOFIX-beslag og især den øverste strop, se det pågældende afsnit.
Sikkerhed

189
ProaceVerso_da_Chap05_securite_ed2019_V02
BarnestoleInstallation af sædepude

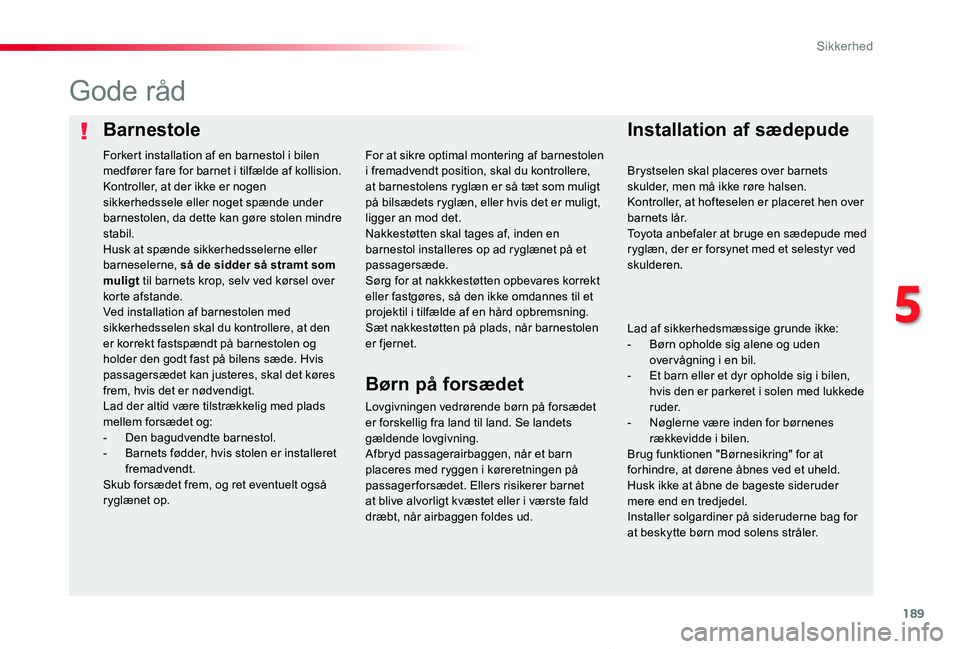

Gode råd
Lovgivningen vedrørende børn på forsædet er forskellig fra land til land. Se landets gældende lovgivning.Afbryd passagerairbaggen, når et barn placeres med ryggen i køreretningen på passagerforsædet. Ellers risikerer barnet at blive alvorligt kvæstet eller i værste fald dræbt, når airbaggen foldes ud.
For at sikre optimal montering af barnestolen i fremadvendt position, skal du kontrollere, at barnestolens ryglæn er så tæt som muligt på bilsædets ryglæn, eller hvis det er muligt, ligger an mod det.Nakkestøtten skal tages af, inden en
barnestol installeres op ad ryglænet på et passagersæde.Sørg for at nakkkestøtten opbevares korrekt eller fastgøres, så den ikke omdannes til et projektil i tilfælde af en hård opbremsning.Sæt nakkestøtten på plads, når barnestolen er fjernet.
Forkert installation af en barnestol i bilen medfører fare for barnet i tilfælde af kollision.Kontroller, at der ikke er nogen sikkerhedssele eller noget spænde under barnestolen, da dette kan gøre stolen mindre stabil.
Husk at spænde sikkerhedsselerne eller barneselerne, så de sidder så stramt som muligt til barnets krop, selv ved kørsel over korte afstande.Ved installation af barnestolen med sikkerhedsselen skal du kontrollere, at den er korrekt fastspændt på barnestolen og holder den godt fast på bilens sæde. Hvis passagersædet kan justeres, skal det køres frem, hvis det er nødvendigt.Lad der altid være tilstrækkelig med plads mellem forsædet og:- Den bagudvendte barnestol.- Barnets fødder, hvis stolen er installeret fremadvendt.Skub forsædet frem, og ret eventuelt også ryglænet op.
Børn på forsædet
Brystselen skal placeres over barnets skulder, men må ikke røre halsen.Kontroller, at hofteselen er placeret hen over barnets lår.Toyota anbefaler at bruge en sædepude med ryglæn, der er forsynet med et selestyr ved skulderen.
Lad af sikkerhedsmæssige grunde ikke:- Børn opholde sig alene og uden over vågning i en bil.- Et barn eller et dyr opholde sig i bilen, hvis den er parkeret i solen med lukkede ruder.- Nøglerne være inden for børnenes rækkevidde i bilen.Brug funktionen "Børnesikring" for at forhindre, at dørene åbnes ved et uheld.Husk ikke at åbne de bageste sideruder mere end en tredjedel.Installer solgardiner på sideruderne bag for at beskytte børn mod solens stråler.
5
