2020 TOYOTA PROACE CITY VERSO sensor

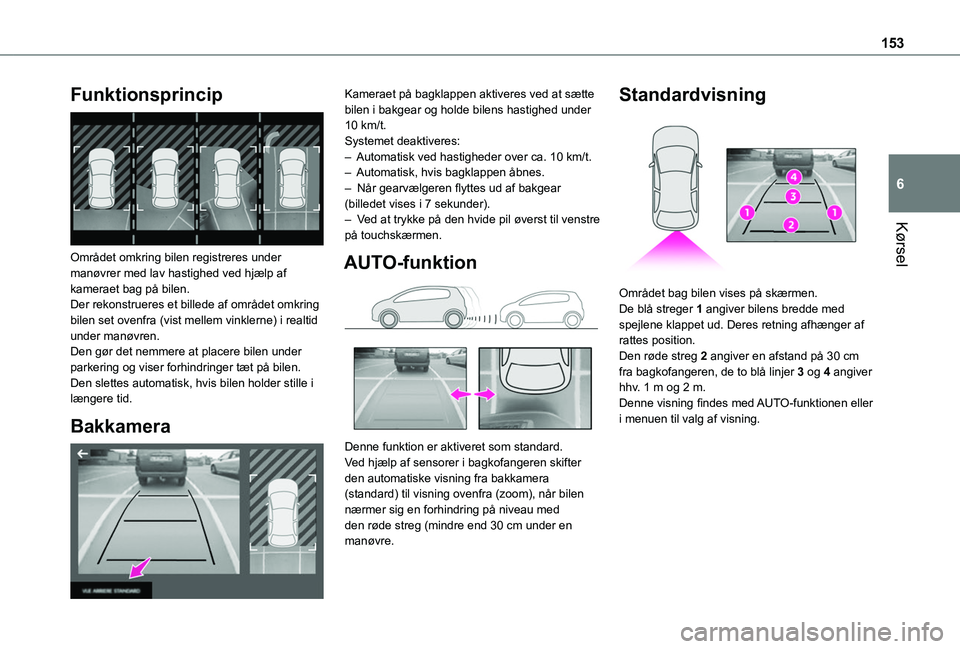

153
Kørsel
6
Funktionsprincip

Området omkring bilen registreres under manøvrer med lav hastighed ved hjælp af kameraet bag på bilen.Der rekonstrueres et billede af området omkring bilen set ovenfra (vist mellem vinklerne) i realtid under manøvren.Den gør det nemmere at placere bilen under parkering og viser forhindringer tæt på bilen. Den slettes automatisk, hvis bilen holder stille i længere tid.
Bakkamera

Kameraet på bagklappen aktiveres ved at sætte bilen i bakgear og holde bilens hastighed under 10 km/t.Systemet deaktiveres:– Automatisk ved hastigheder over ca. 10 km/t.– Automatisk, hvis bagklappen åbnes.– Når gearvælgeren flyttes ud af bakgear (billedet vises i 7 sekunder).– Ved at trykke på den hvide pil øverst til venstre på touchskærmen.
AUTO-funktion

Denne funktion er aktiveret som standard.Ved hjælp af sensorer i bagkofangeren skifter den automatiske visning fra bakkamera (standard) til visning ovenfra (zoom), når bilen nærmer sig en forhindring på niveau med den røde streg (mindre end 30 cm under en manøvre.
Standardvisning

Området bag bilen vises på skærmen.De blå streger 1 angiver bilens bredde med spejlene klappet ud. Deres retning afhænger af rattes position.Den røde streg 2 angiver en afstand på 30 cm fra bagkofangeren, de to blå linjer 3 og 4 angiver hhv. 1 m og 2 m.Denne visning findes med AUTO-funktionen eller i menuen til valg af visning.

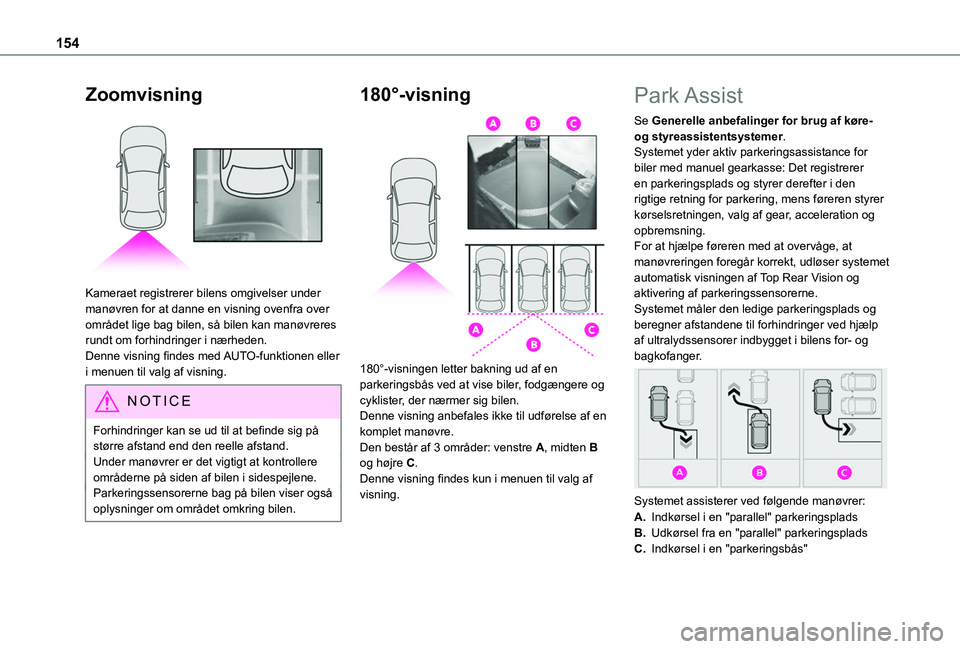

154
Zoomvisning

Kameraet registrerer bilens omgivelser under manøvren for at danne en visning ovenfra over området lige bag bilen, så bilen kan manøvreres rundt om forhindringer i nærheden.Denne visning findes med AUTO-funktionen eller i menuen til valg af visning.
NOTIC E
Forhindringer kan se ud til at befinde sig på større afstand end den reelle afstand.Under manøvrer er det vigtigt at kontrollere områderne på siden af bilen i sidespejlene.Parkeringssensorerne bag på bilen viser også oplysninger om området omkring bilen.
180°-visning

180°-visningen letter bakning ud af en parkeringsbås ved at vise biler, fodgængere og cyklister, der nærmer sig bilen.Denne visning anbefales ikke til udførelse af en komplet manøvre.Den består af 3 områder: venstre A, midten B og højre C.Denne visning findes kun i menuen til valg af visning.
Park Assist
Se Generelle anbefalinger for brug af køre- og styreassistentsystemer.Systemet yder aktiv parkeringsassistance for biler med manuel gearkasse: Det registrerer en parkeringsplads og styrer derefter i den rigtige retning for parkering, mens føreren styrer kørselsretningen, valg af gear, acceleration og opbremsning.For at hjælpe føreren med at overvåge, at manøvreringen foregår korrekt, udløser systemet automatisk visningen af Top Rear Vision og aktivering af parkeringssensorerne.Systemet måler den ledige parkeringsplads og beregner afstandene til forhindringer ved hjælp af ultralydssensorer indbygget i bilens for- og bagkofanger.

Systemet assisterer ved følgende manøvrer:
A.Indkørsel i en "parallel" parkeringsplads
B.Udkørsel fra en "parallel" parkeringsplads
C.Indkørsel i en "parkeringsbås"

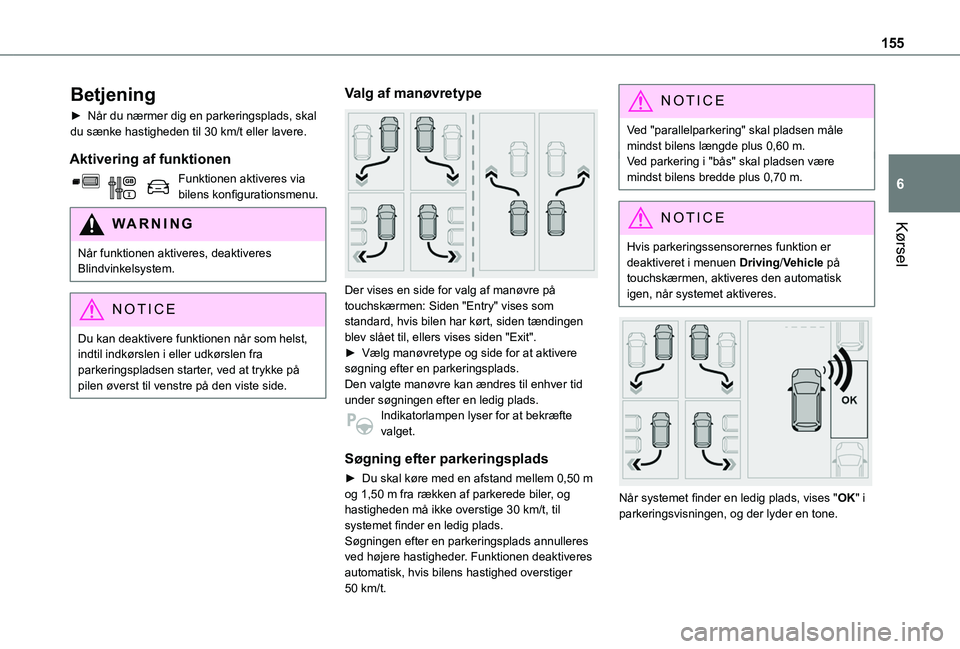

155
Kørsel
6
Betjening
► Når du nærmer dig en parkeringsplads, skal du sænke hastigheden til 30 km/t eller lavere.
Aktivering af funktionen
Funktionen aktiveres via bilens konfigurationsmenu.
WARNI NG
Når funktionen aktiveres, deaktiveres Blindvinkelsystem.
NOTIC E
Du kan deaktivere funktionen når som helst, indtil indkørslen i eller udkørslen fra parkeringspladsen starter, ved at trykke på pilen øverst til venstre på den viste side.
Valg af manøvretype

Der vises en side for valg af manøvre på touchskærmen: Siden "Entry" vises som standard, hvis bilen har kørt, siden tændingen blev slået til, ellers vises siden "Exit".► Vælg manøvretype og side for at aktivere søgning efter en parkeringsplads.Den valgte manøvre kan ændres til enhver tid under søgningen efter en ledig plads.Indikatorlampen lyser for at bekræfte valget.
Søgning efter parkeringsplads
► Du skal køre med en afstand mellem 0,50 m og 1,50 m fra rækken af parkerede biler, og hastigheden må ikke overstige 30 km/t, til systemet finder en ledig plads.Søgningen efter en parkeringsplads annulleres ved højere hastigheder. Funktionen deaktiveres automatisk, hvis bilens hastighed overstiger 50 km/t.
NOTIC E
Ved "parallelparkering" skal pladsen måle mindst bilens længde plus 0,60 m.Ved parkering i "bås" skal pladsen være mindst bilens bredde plus 0,70 m.
NOTIC E
Hvis parkeringssensorernes funktion er deaktiveret i menuen Driving/Vehicle på touchskærmen, aktiveres den automatisk igen, når systemet aktiveres.


Når systemet finder en ledig plads, vises "OK" i parkeringsvisningen, og der lyder en tone.

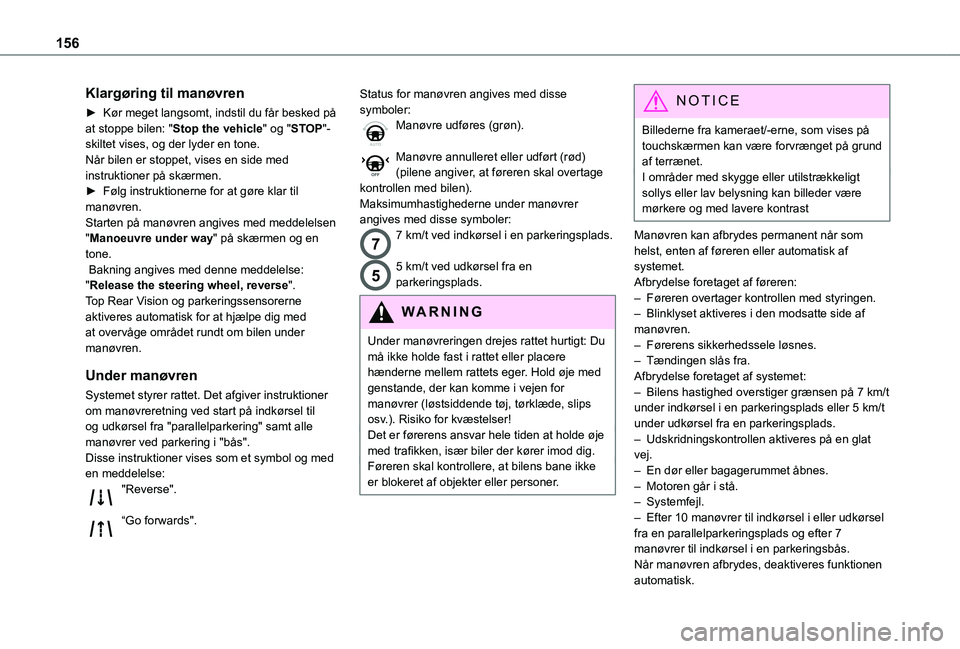

156
Klargøring til manøvren
► Kør meget langsomt, indstil du får besked på at stoppe bilen: "Stop the vehicle" og "STOP"-skiltet vises, og der lyder en tone.Når bilen er stoppet, vises en side med instruktioner på skærmen.► Følg instruktionerne for at gøre klar til manøvren. Starten på manøvren angives med meddelelsen "Manoeuvre under way" på skærmen og en tone. Bakning angives med denne meddelelse: "Release the steering wheel, reverse".Top Rear Vision og parkeringssensorerne aktiveres automatisk for at hjælpe dig med at overvåge området rundt om bilen under manøvren.
Under manøvren
Systemet styrer rattet. Det afgiver instruktioner om manøvreretning ved start på indkørsel til og udkørsel fra "parallelparkering" samt alle manøvrer ved parkering i "bås".
Disse instruktioner vises som et symbol og med en meddelelse:"Reverse".
“Go forwards".
Status for manøvren angives med disse symboler:Manøvre udføres (grøn).
Manøvre annulleret eller udført (rød) (pilene angiver, at føreren skal overtage kontrollen med bilen).Maksimumhastighederne under manøvrer angives med disse symboler:
77 km/t ved indkørsel i en parkeringsplads.
55 km/t ved udkørsel fra en parkeringsplads.
WARNI NG
Under manøvreringen drejes rattet hurtigt: Du må ikke holde fast i rattet eller placere hænderne mellem rattets eger. Hold øje med genstande, der kan komme i vejen for manøvrer (løstsiddende tøj, tørklæde, slips osv.). Risiko for kvæstelser!Det er førerens ansvar hele tiden at holde øje med trafikken, især biler der kører imod dig.Føreren skal kontrollere, at bilens bane ikke er blokeret af objekter eller personer.
NOTIC E
Billederne fra kameraet/-erne, som vises på touchskærmen kan være forvrænget på grund af terrænet.I områder med skygge eller utilstrækkeligt sollys eller lav belysning kan billeder være mørkere og med lavere kontrast
Manøvren kan afbrydes permanent når som helst, enten af føreren eller automatisk af systemet.Afbrydelse foretaget af føreren:– Føreren overtager kontrollen med styringen.– Blinklyset aktiveres i den modsatte side af manøvren.– Førerens sikkerhedssele løsnes.– Tændingen slås fra.Afbrydelse foretaget af systemet:– Bilens hastighed overstiger grænsen på 7 km/t under indkørsel i en parkeringsplads eller 5 km/t under udkørsel fra en parkeringsplads.– Udskridningskontrollen aktiveres på en glat
vej.– En dør eller bagagerummet åbnes.– Motoren går i stå.– Systemfejl.– Efter 10 manøvrer til indkørsel i eller udkørsel fra en parallelparkeringsplads og efter 7 manøvrer til indkørsel i en parkeringsbås.Når manøvren afbrydes, deaktiveres funktionen automatisk.

157
Kørsel
6
Manøvresymbolet vises med rødt, og meddelelsen "Manoeuvre cancelled" vises på touchskærmen.En meddelelse beder føreren overtage kontrollen med bilen.Funktionen deaktiveres efter nogle sekunder. Denne advarselslampe slukker, og funktionen vender tilbage til den oprindelige visning.
Efter indkørsel i eller udkørsel fra en
parkeringsplads
Bilen stopper, så snart manøvren er fuldført.Manøvresymbolet vises med rødt, og meddelelsen "Manoeuvre completed" vises på touchskærmen.Når funktionen deaktiveres, slukker denne indikatorlampe, og der lyder en tone.Ved indkørsel i en parkeringsplads kan det være nødvendigt, at føreren afslutter manøvren.
Funktionsgrænser
– Systemet kan foreslå en uegnet parkeringsplads (område med parkering forbudt, vejarbejde med beskadiget vejbelægning, langs en grøft osv.).– Systemet kan angive, at der er fundet en plads, men tilbyder den ikke på grund af et fast objekt i modsat side af manøvren, som betyder, at bilen ikke kan følge den nødvendige kurs for parkeringen.– Systemet kan angive, at der er fundet en plads, men starter ikke manøvren, fordi vejen er for smal.– Systemet er ikke designet til at udføre parkeringsmanøvren i et skarpt sving.– Systemet registrerer ikke pladser, der er meget større end bilen eller omkranset af forhindringer, der er meget lave (fortove, vejsøm osv.), eller meget smalle (træer, stolper, trådhegn osv.).– Visse forhindringer i sensorernes blinde vinkler registreres muligvis ikke eller kan ikke
længere registreres under manøvren.– Visse materialer (tekstiler) absorberer lydbølger: Fodgængere registreres muligvis ikke.– En kollision mod bilens for- eller bagende kan påvirke sensorernes indstilling, hvilket ikke altid registreres af systemet: Afstandsmålingerne kan blive forvrænget.– Hvis bagagerummet er tungt lastet, kan bilen vippe, hvilket kan påvirke afstandsmålingerne.
Bilens sensorer og kameraer kan være blokeret af:– sne eller blade på vejen,– dårligt vejr (kraftig regn, tæt tåge, faldende sne),– forstyrrende støj fra køretøjer og maskiner (lastvogne, trykluftsbor osv.).
WARNI NG
Denne funktion må ikke anvendes under følgende eksterne betingelser:– Langs en blød rabat (fx en grøft) eller en havnekaj eller på kanten af en skrænt.– Når vejbelægningen er glat (fx is).
WARNI NG
Hvis en af følgende fejl opstår, må systemet ikke bruges:– Hvis et dæk har for lavt dæktryk.– Hvis en af kofangerne er beskadiget.– Hvis et af kameraerne er defekt.

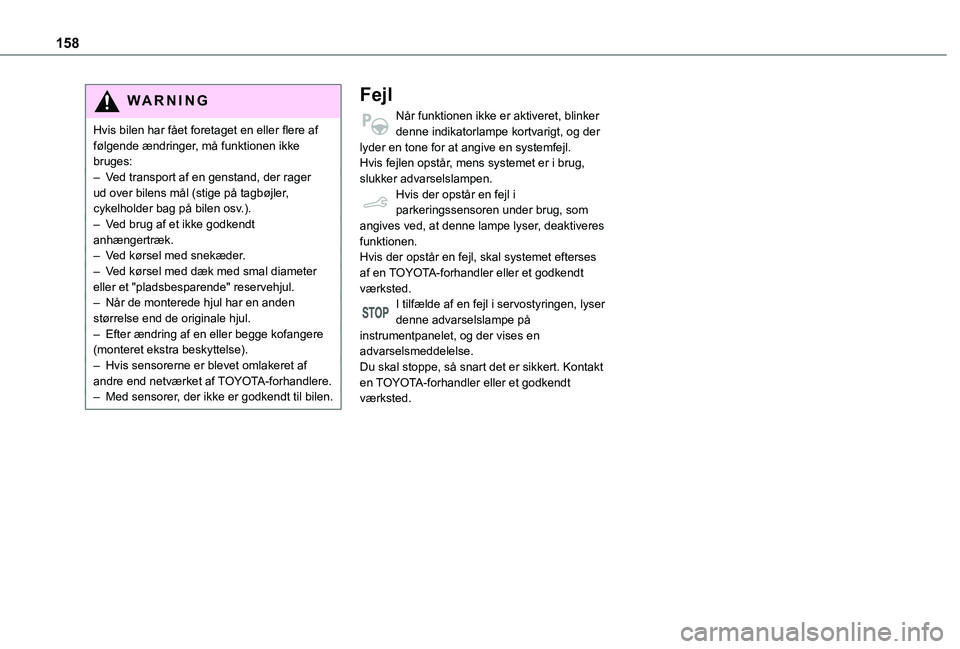

158
WARNI NG
Hvis bilen har fået foretaget en eller flere af følgende ændringer, må funktionen ikke bruges:– Ved transport af en genstand, der rager ud over bilens mål (stige på tagbøjler, cykelholder bag på bilen osv.).– Ved brug af et ikke godkendt anhængertræk.– Ved kørsel med snekæder.– Ved kørsel med dæk med smal diameter eller et "pladsbesparende" reservehjul.– Når de monterede hjul har en anden størrelse end de originale hjul.– Efter ændring af en eller begge kofangere (monteret ekstra beskyttelse).– Hvis sensorerne er blevet omlakeret af andre end netværket af TOYOTA-forhandlere.– Med sensorer, der ikke er godkendt til bilen.
Fejl
Når funktionen ikke er aktiveret, blinker denne indikatorlampe kortvarigt, og der lyder en tone for at angive en systemfejl.Hvis fejlen opstår, mens systemet er i brug, slukker advarselslampen.Hvis der opstår en fejl i parkeringssensoren under brug, som angives ved, at denne lampe lyser, deaktiveres funktionen.Hvis der opstår en fejl, skal systemet efterses af en TOYOTA-forhandler eller et godkendt værksted.I tilfælde af en fejl i servostyringen, lyser denne advarselslampe på instrumentpanelet, og der vises en advarselsmeddelelse.Du skal stoppe, så snart det er sikkert. Kontakt en TOYOTA-forhandler eller et godkendt værksted.

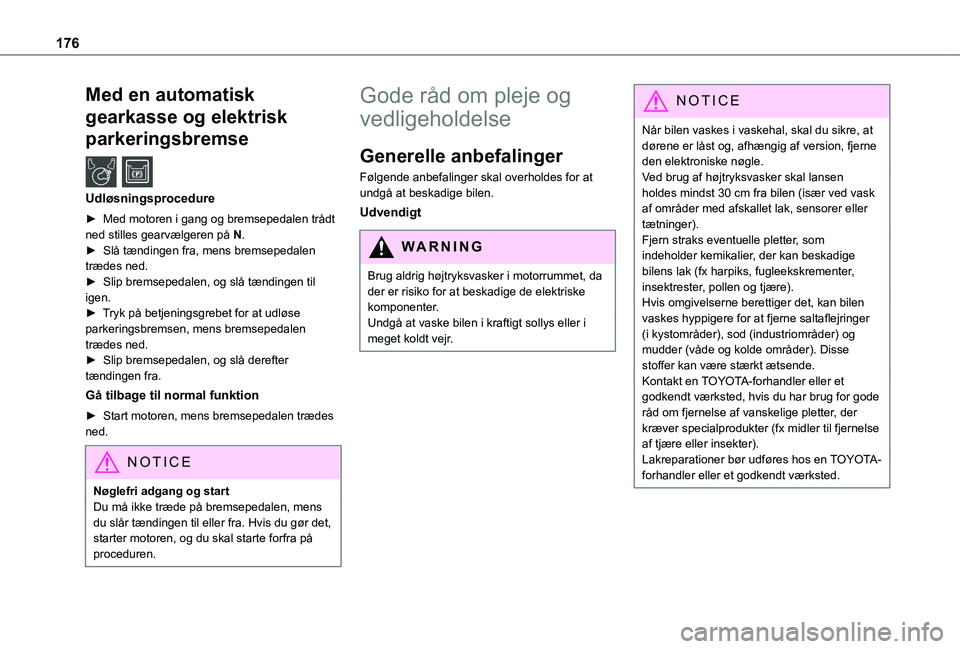

176
Med en automatisk
gearkasse og elektrisk
parkeringsbremse /
Udløsningsprocedure
► Med motoren i gang og bremsepedalen trådt ned stilles gearvælgeren på N.► Slå tændingen fra, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå tændingen til igen.► Tryk på betjeningsgrebet for at udløse parkeringsbremsen, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå derefter tændingen fra.
Gå tilbage til normal funktion
► Start motoren, mens bremsepedalen trædes ned.
NOTIC E
Nøglefri adgang og startDu må ikke træde på bremsepedalen, mens du slår tændingen til eller fra. Hvis du gør det, starter motoren, og du skal starte forfra på proceduren.
Gode råd om pleje og
vedligeholdelse
Generelle anbefalinger
Følgende anbefalinger skal overholdes for at undgå at beskadige bilen.
Udvendigt
WARNI NG
Brug aldrig højtryksvasker i motorrummet, da der er risiko for at beskadige de elektriske komponenter.Undgå at vaske bilen i kraftigt sollys eller i meget koldt vejr.
NOTIC E
Når bilen vaskes i vaskehal, skal du sikre, at dørene er låst og, afhængig af version, fjerne den elektroniske nøgle.Ved brug af højtryksvasker skal lansen holdes mindst 30 cm fra bilen (især ved vask af områder med afskallet lak, sensorer eller tætninger).Fjern straks eventuelle pletter, som indeholder kemikalier, der kan beskadige bilens lak (fx harpiks, fugleekskrementer, insektrester, pollen og tjære).Hvis omgivelserne berettiger det, kan bilen vaskes hyppigere for at fjerne saltaflejringer (i kystområder), sod (industriområder) og mudder (våde og kolde områder). Disse stoffer kan være stærkt ætsende.Kontakt en TOYOTA-forhandler eller et godkendt værksted, hvis du har brug for gode råd om fjernelse af vanskelige pletter, der kræver specialprodukter (fx midler til fjernelse af tjære eller insekter).
Lakreparationer bør udføres hos en TOYOTA-forhandler eller et godkendt værksted.
