2020 TOYOTA PROACE CITY VERSO Brugsanvisning (in Danish)

169
Praktiske oplysninger
7

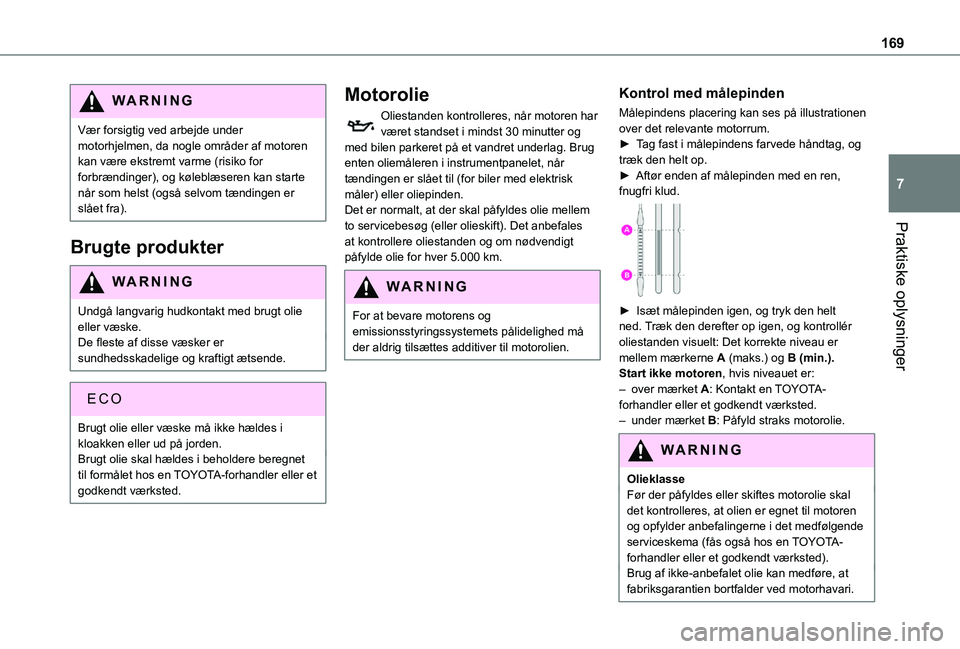

WARNI NG
Vær forsigtig ved arbejde under motorhjelmen, da nogle områder af motoren kan være ekstremt varme (risiko for forbrændinger), og køleblæseren kan starte når som helst (også selvom tændingen er slået fra).
Brugte produkter
WARNI NG
Undgå langvarig hudkontakt med brugt olie eller væske.De fleste af disse væsker er sundhedsskadelige og kraftigt ætsende.
ECO
Brugt olie eller væske må ikke hældes i kloakken eller ud på jorden.Brugt olie skal hældes i beholdere beregnet til formålet hos en TOYOTA-forhandler eller et godkendt værksted.
Motorolie
Oliestanden kontrolleres, når motoren har været standset i mindst 30 minutter og med bilen parkeret på et vandret underlag. Brug enten oliemåleren i instrumentpanelet, når tændingen er slået til (for biler med elektrisk måler) eller oliepinden.Det er normalt, at der skal påfyldes olie mellem to servicebesøg (eller olieskift). Det anbefales at kontrollere oliestanden og om nødvendigt påfylde olie for hver 5.000 km.
WARNI NG
For at bevare motorens og emissionsstyringssystemets pålidelighed må der aldrig tilsættes additiver til motorolien.
Kontrol med målepinden
Målepindens placering kan ses på illustrationen over det relevante motorrum.► Tag fast i målepindens farvede håndtag, og træk den helt op.► Aftør enden af målepinden med en ren, fnugfri klud.

► Isæt målepinden igen, og tryk den helt ned. Træk den derefter op igen, og kontrollér oliestanden visuelt: Det korrekte niveau er mellem mærkerne A (maks.) og B (min.).Start ikke motoren, hvis niveauet er:– over mærket A: Kontakt en TOYOTA-forhandler eller et godkendt værksted.– under mærket B: Påfyld straks motorolie.
WARNI NG
OlieklasseFør der påfyldes eller skiftes motorolie skal det kontrolleres, at olien er egnet til motoren og opfylder anbefalingerne i det medfølgende serviceskema (fås også hos en TOYOTA-forhandler eller et godkendt værksted).Brug af ikke-anbefalet olie kan medføre, at fabriksgarantien bortfalder ved motorhavari.

170

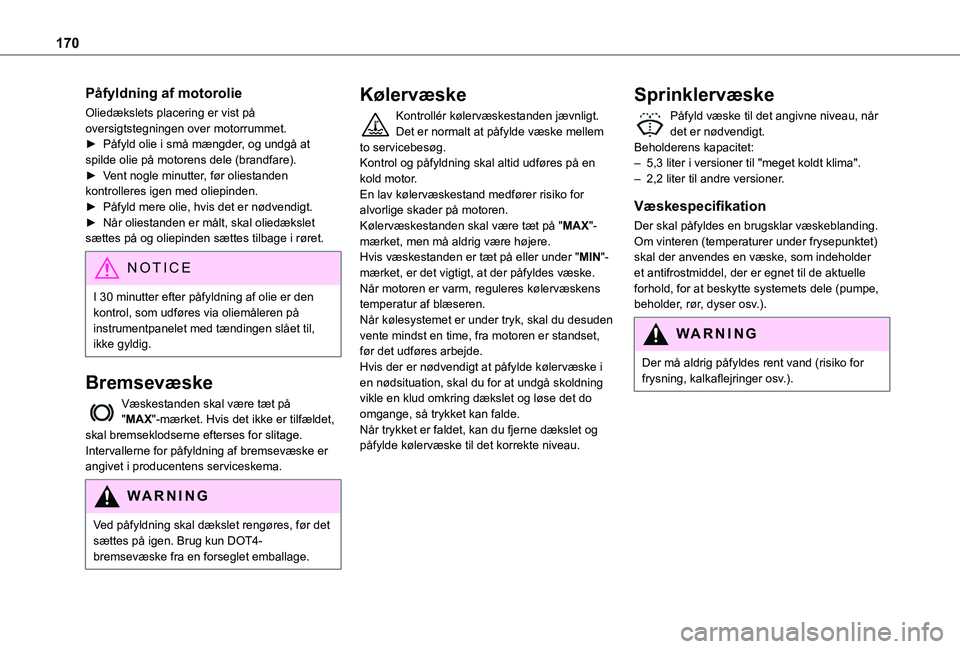

Påfyldning af motorolie
Oliedækslets placering er vist på oversigtstegningen over motorrummet.► Påfyld olie i små mængder, og undgå at spilde olie på motorens dele (brandfare).► Vent nogle minutter, før oliestanden kontrolleres igen med oliepinden.► Påfyld mere olie, hvis det er nødvendigt.► Når oliestanden er målt, skal oliedækslet sættes på og oliepinden sættes tilbage i røret.
NOTIC E
I 30 minutter efter påfyldning af olie er den kontrol, som udføres via oliemåleren på instrumentpanelet med tændingen slået til, ikke gyldig.
Bremsevæske
Væskestanden skal være tæt på "MAX"-mærket. Hvis det ikke er tilfældet, skal bremseklodserne efterses for slitage.Intervallerne for påfyldning af bremsevæske er angivet i producentens serviceskema.
WARNI NG
Ved påfyldning skal dækslet rengøres, før det sættes på igen. Brug kun DOT4-
bremsevæske fra en forseglet emballage.
Kølervæske
Kontrollér kølervæskestanden jævnligt.Det er normalt at påfylde væske mellem to servicebesøg.Kontrol og påfyldning skal altid udføres på en kold motor.En lav kølervæskestand medfører risiko for alvorlige skader på motoren.Kølervæskestanden skal være tæt på "MAX"-mærket, men må aldrig være højere.Hvis væskestanden er tæt på eller under "MIN"-mærket, er det vigtigt, at der påfyldes væske.Når motoren er varm, reguleres kølervæskens temperatur af blæseren.Når kølesystemet er under tryk, skal du desuden vente mindst en time, fra motoren er standset, før det udføres arbejde.Hvis der er nødvendigt at påfylde kølervæske i en nødsituation, skal du for at undgå skoldning vikle en klud omkring dækslet og løse det do omgange, så trykket kan falde.Når trykket er faldet, kan du fjerne dækslet og
påfylde kølervæske til det korrekte niveau.
Sprinklervæske
Påfyld væske til det angivne niveau, når det er nødvendigt.Beholderens kapacitet:– 5,3 liter i versioner til "meget koldt klima".– 2,2 liter til andre versioner.
Væskespecifikation
Der skal påfyldes en brugsklar væskeblanding.Om vinteren (temperaturer under frysepunktet) skal der anvendes en væske, som indeholder et antifrostmiddel, der er egnet til de aktuelle forhold, for at beskytte systemets dele (pumpe, beholder, rør, dyser osv.).
WARNI NG
Der må aldrig påfyldes rent vand (risiko for frysning, kalkaflejringer osv.).

171
Praktiske oplysninger
7

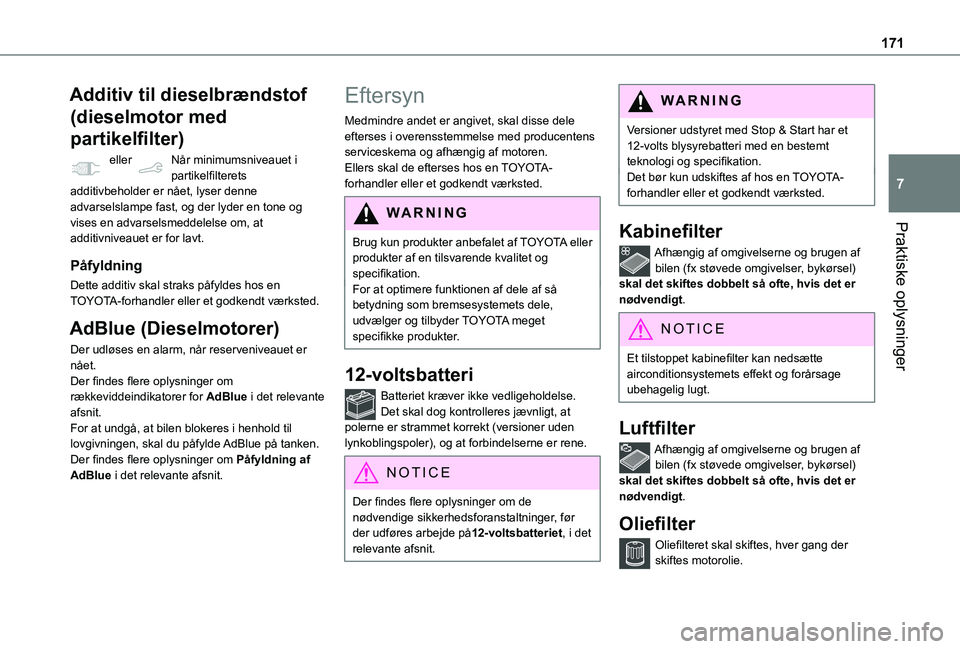

Additiv til dieselbrændstof
(dieselmotor med
partikelfilter)
eller Når minimumsniveauet i partikelfilterets additivbeholder er nået, lyser denne advarselslampe fast, og der lyder en tone og vises en advarselsmeddelelse om, at additivniveauet er for lavt.
Påfyldning
Dette additiv skal straks påfyldes hos en TOYOTA-forhandler eller et godkendt værksted.
AdBlue (Dieselmotorer)
Der udløses en alarm, når reserveniveauet er nået.Der findes flere oplysninger om rækkeviddeindikatorer for AdBlue i det relevante afsnit.For at undgå, at bilen blokeres i henhold til lovgivningen, skal du påfylde AdBlue på tanken.
Der findes flere oplysninger om Påfyldning af AdBlue i det relevante afsnit.
Eftersyn
Medmindre andet er angivet, skal disse dele efterses i overensstemmelse med producentens serviceskema og afhængig af motoren.Ellers skal de efterses hos en TOYOTA-forhandler eller et godkendt værksted.
WARNI NG
Brug kun produkter anbefalet af TOYOTA eller
produkter af en tilsvarende kvalitet og specifikation.For at optimere funktionen af dele af så betydning som bremsesystemets dele, udvælger og tilbyder TOYOTA meget specifikke produkter.
12-voltsbatteri
Batteriet kræver ikke vedligeholdelse.Det skal dog kontrolleres jævnligt, at polerne er strammet korrekt (versioner uden lynkoblingspoler), og at forbindelserne er rene.
NOTIC E
Der findes flere oplysninger om de nødvendige sikkerhedsforanstaltninger, før der udføres arbejde på12-voltsbatteriet, i det
relevante afsnit.
WARNI NG
Versioner udstyret med Stop & Start har et 12-volts blysyrebatteri med en bestemt teknologi og specifikation.Det bør kun udskiftes af hos en TOYOTA-forhandler eller et godkendt værksted.
Kabinefilter
Afhængig af omgivelserne og brugen af bilen (fx støvede omgivelser, bykørsel) skal det skiftes dobbelt så ofte, hvis det er nødvendigt.
NOTIC E
Et tilstoppet kabinefilter kan nedsætte airconditionsystemets effekt og forårsage ubehagelig lugt.
Luftfilter
Afhængig af omgivelserne og brugen af bilen (fx støvede omgivelser, bykørsel) skal det skiftes dobbelt så ofte, hvis det er nødvendigt.
Oliefilter
Oliefilteret skal skiftes, hver gang der skiftes motorolie.

172

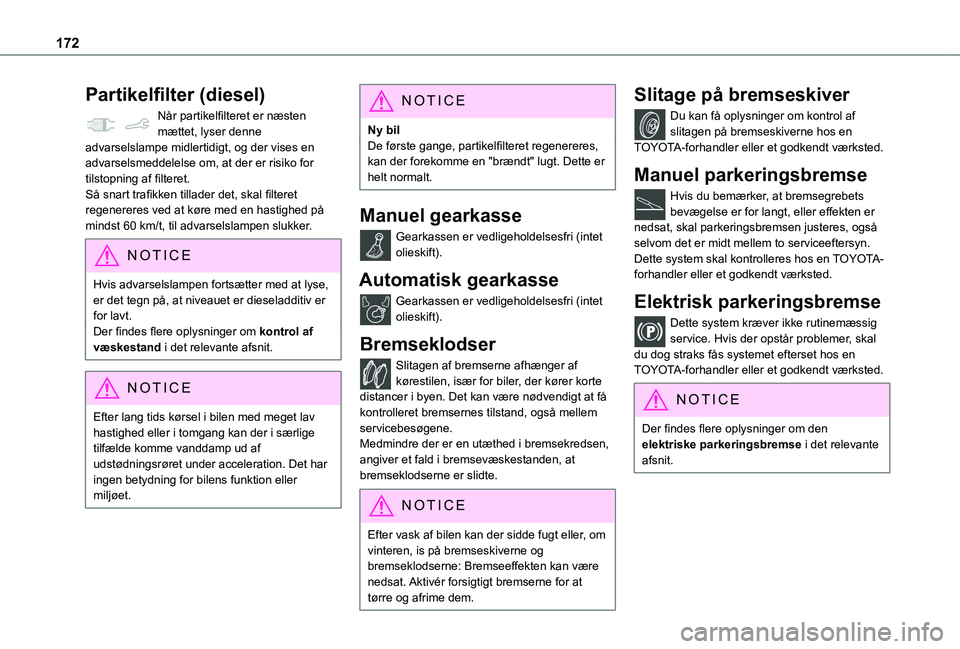

Partikelfilter (diesel)
Når partikelfilteret er næsten mættet, lyser denne advarselslampe midlertidigt, og der vises en advarselsmeddelelse om, at der er risiko for tilstopning af filteret.Så snart trafikken tillader det, skal filteret regenereres ved at køre med en hastighed på mindst 60 km/t, til advarselslampen slukker.
NOTIC E
Hvis advarselslampen fortsætter med at lyse, er det tegn på, at niveauet er dieseladditiv er for lavt.Der findes flere oplysninger om kontrol af væskestand i det relevante afsnit.
NOTIC E
Efter lang tids kørsel i bilen med meget lav hastighed eller i tomgang kan der i særlige tilfælde komme vanddamp ud af udstødningsrøret under acceleration. Det har ingen betydning for bilens funktion eller miljøet.
NOTIC E
Ny bilDe første gange, partikelfilteret regenereres, kan der forekomme en "brændt" lugt. Dette er helt normalt.
Manuel gearkasse
Gearkassen er vedligeholdelsesfri (intet olieskift).
Automatisk gearkasse
Gearkassen er vedligeholdelsesfri (intet olieskift).
Bremseklodser
Slitagen af bremserne afhænger af kørestilen, især for biler, der kører korte distancer i byen. Det kan være nødvendigt at få kontrolleret bremsernes tilstand, også mellem servicebesøgene.Medmindre der er en utæthed i bremsekredsen,
angiver et fald i bremsevæskestanden, at bremseklodserne er slidte.
NOTIC E
Efter vask af bilen kan der sidde fugt eller, om vinteren, is på bremseskiverne og bremseklodserne: Bremseeffekten kan være nedsat. Aktivér forsigtigt bremserne for at
tørre og afrime dem.
Slitage på bremseskiver
Du kan få oplysninger om kontrol af slitagen på bremseskiverne hos en TOYOTA-forhandler eller et godkendt værksted.
Manuel parkeringsbremse
Hvis du bemærker, at bremsegrebets bevægelse er for langt, eller effekten er nedsat, skal parkeringsbremsen justeres, også selvom det er midt mellem to serviceeftersyn.Dette system skal kontrolleres hos en TOYOTA-forhandler eller et godkendt værksted.
Elektrisk parkeringsbremse
Dette system kræver ikke rutinemæssig service. Hvis der opstår problemer, skal du dog straks fås systemet efterset hos en TOYOTA-forhandler eller et godkendt værksted.
NOTIC E
Der findes flere oplysninger om den elektriske parkeringsbremse i det relevante afsnit.

173
Praktiske oplysninger
7

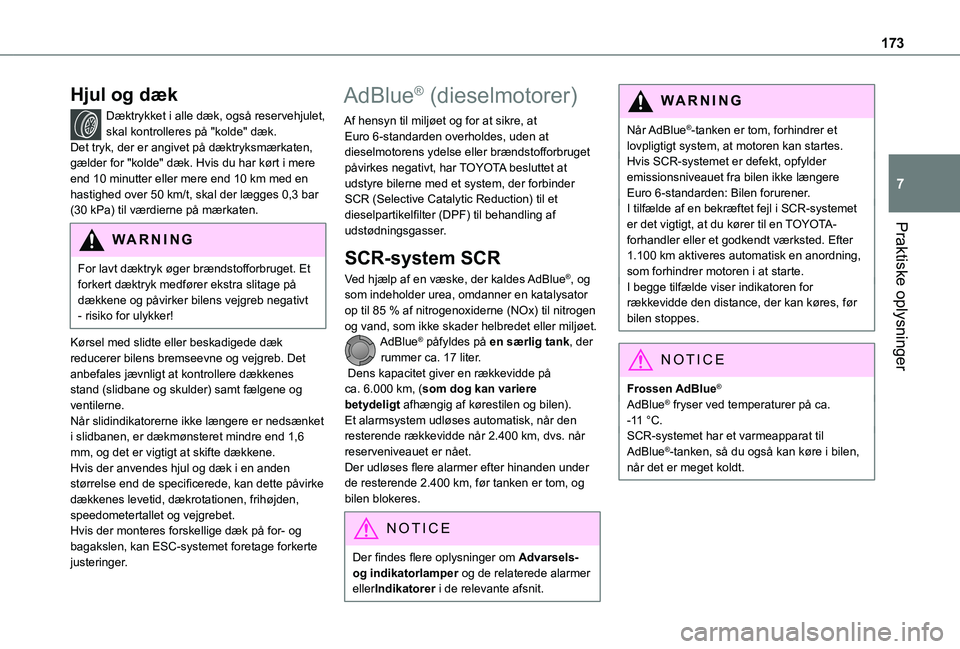

Hjul og dæk
Dæktrykket i alle dæk, også reservehjulet, skal kontrolleres på "kolde" dæk.Det tryk, der er angivet på dæktryksmærkaten, gælder for "kolde" dæk. Hvis du har kørt i mere end 10 minutter eller mere end 10 km med en hastighed over 50 km/t, skal der lægges 0,3 bar (30 kPa) til værdierne på mærkaten.
WARNI NG
For lavt dæktryk øger brændstofforbruget. Et forkert dæktryk medfører ekstra slitage på dækkene og påvirker bilens vejgreb negativt - risiko for ulykker!
Kørsel med slidte eller beskadigede dæk reducerer bilens bremseevne og vejgreb. Det anbefales jævnligt at kontrollere dækkenes stand (slidbane og skulder) samt fælgene og ventilerne.Når slidindikatorerne ikke længere er nedsænket i slidbanen, er dækmønsteret mindre end 1,6 mm, og det er vigtigt at skifte dækkene.Hvis der anvendes hjul og dæk i en anden størrelse end de specificerede, kan dette påvirke dækkenes levetid, dækrotationen, frihøjden, speedometertallet og vejgrebet.Hvis der monteres forskellige dæk på for- og bagakslen, kan ESC-systemet foretage forkerte justeringer.
AdBlue® (dieselmotorer)
Af hensyn til miljøet og for at sikre, at Euro 6-standarden overholdes, uden at dieselmotorens ydelse eller brændstofforbruget påvirkes negativt, har TOYOTA besluttet at udstyre bilerne med et system, der forbinder SCR (Selective Catalytic Reduction) til et dieselpartikelfilter (DPF) til behandling af udstødningsgasser.
SCR-system SCR
Ved hjælp af en væske, der kaldes AdBlue®, og som indeholder urea, omdanner en katalysator op til 85 % af nitrogenoxiderne (NOx) til nitrogen og vand, som ikke skader helbredet eller miljøet.AdBlue® påfyldes på en særlig tank, der rummer ca. 17 liter. Dens kapacitet giver en rækkevidde på ca. 6.000 km, (som dog kan variere betydeligt afhængig af kørestilen og bilen). Et alarmsystem udløses automatisk, når den resterende rækkevidde når 2.400 km, dvs. når
reserveniveauet er nået.Der udløses flere alarmer efter hinanden under de resterende 2.400 km, før tanken er tom, og bilen blokeres.
NOTIC E
Der findes flere oplysninger om Advarsels- og indikatorlamper og de relaterede alarmer ellerIndikatorer i de relevante afsnit.
WARNI NG
Når AdBlue®-tanken er tom, forhindrer et lovpligtigt system, at motoren kan startes.Hvis SCR-systemet er defekt, opfylder emissionsniveauet fra bilen ikke længere Euro 6-standarden: Bilen forurener.I tilfælde af en bekræftet fejl i SCR-systemet er det vigtigt, at du kører til en TOYOTA-forhandler eller et godkendt værksted. Efter 1.100 km aktiveres automatisk en anordning, som forhindrer motoren i at starte.I begge tilfælde viser indikatoren for rækkevidde den distance, der kan køres, før bilen stoppes.
NOTIC E
Frossen AdBlue®
AdBlue® fryser ved temperaturer på ca. -11 °C.SCR-systemet har et varmeapparat til
AdBlue®-tanken, så du også kan køre i bilen, når det er meget koldt.

174

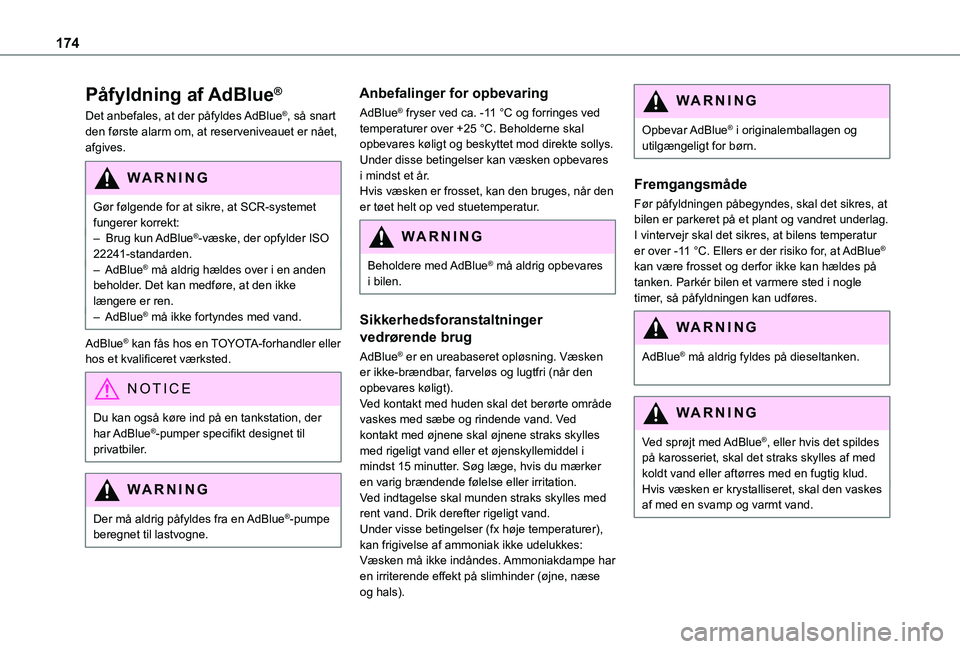

Påfyldning af AdBlue®
Det anbefales, at der påfyldes AdBlue®, så snart den første alarm om, at reserveniveauet er nået, afgives.
WARNI NG
Gør følgende for at sikre, at SCR-systemet fungerer korrekt:– Brug kun AdBlue®-væske, der opfylder ISO 22241-standarden.– AdBlue® må aldrig hældes over i en anden beholder. Det kan medføre, at den ikke længere er ren.– AdBlue® må ikke fortyndes med vand.
AdBlue® kan fås hos en TOYOTA-forhandler eller hos et kvalificeret værksted.
NOTIC E
Du kan også køre ind på en tankstation, der har AdBlue®-pumper specifikt designet til privatbiler.
WARNI NG
Der må aldrig påfyldes fra en AdBlue®-pumpe beregnet til lastvogne.
Anbefalinger for opbevaring
AdBlue® fryser ved ca. -11 °C og forringes ved temperaturer over +25 °C. Beholderne skal opbevares køligt og beskyttet mod direkte sollys.Under disse betingelser kan væsken opbevares i mindst et år.Hvis væsken er frosset, kan den bruges, når den er tøet helt op ved stuetemperatur.
WARNI NG
Beholdere med AdBlue® må aldrig opbevares i bilen.
Sikkerhedsforanstaltninger
vedrørende brug
AdBlue® er en ureabaseret opløsning. Væsken er ikke-brændbar, farveløs og lugtfri (når den opbevares køligt).Ved kontakt med huden skal det berørte område vaskes med sæbe og rindende vand. Ved kontakt med øjnene skal øjnene straks skylles med rigeligt vand eller et øjenskyllemiddel i mindst 15 minutter. Søg læge, hvis du mærker en varig brændende følelse eller irritation.Ved indtagelse skal munden straks skylles med rent vand. Drik derefter rigeligt vand.Under visse betingelser (fx høje temperaturer), kan frigivelse af ammoniak ikke udelukkes: Væsken må ikke indåndes. Ammoniakdampe har en irriterende effekt på slimhinder (øjne, næse og hals).
WARNI NG
Opbevar AdBlue® i originalemballagen og utilgængeligt for børn.
Fremgangsmåde
Før påfyldningen påbegyndes, skal det sikres, at bilen er parkeret på et plant og vandret underlag.I vintervejr skal det sikres, at bilens temperatur er over -11 °C. Ellers er der risiko for, at AdBlue® kan være frosset og derfor ikke kan hældes på tanken. Parkér bilen et varmere sted i nogle timer, så påfyldningen kan udføres.
WARNI NG
AdBlue® må aldrig fyldes på dieseltanken.
WARNI NG
Ved sprøjt med AdBlue®, eller hvis det spildes på karosseriet, skal det straks skylles af med koldt vand eller aftørres med en fugtig klud.Hvis væsken er krystalliseret, skal den vaskes af med en svamp og varmt vand.

175
Praktiske oplysninger
7

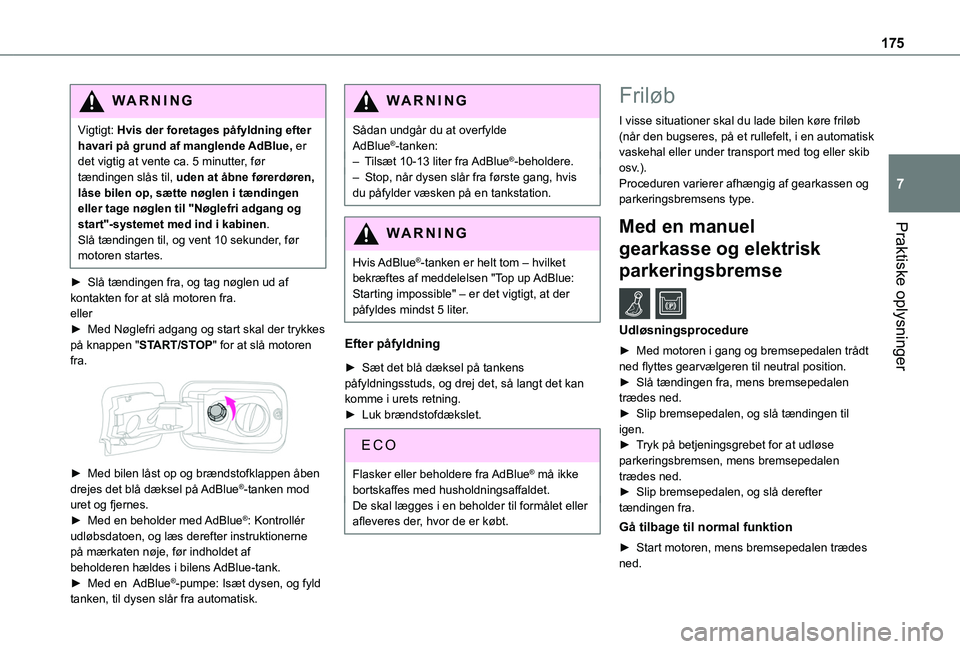

WARNI NG
Vigtigt: Hvis der foretages påfyldning efter havari på grund af manglende AdBlue, er det vigtig at vente ca. 5 minutter, før tændingen slås til, uden at åbne førerdøren, låse bilen op, sætte nøglen i tændingen eller tage nøglen til "Nøglefri adgang og start "-systemet med ind i kabinen.Slå tændingen til, og vent 10 sekunder, før motoren startes.
► Slå tændingen fra, og tag nøglen ud af kontakten for at slå motoren fra.eller► Med Nøglefri adgang og start skal der trykkes på knappen "START/STOP" for at slå motoren fra.

► Med bilen låst op og brændstofklappen åben drejes det blå dæksel på AdBlue®-tanken mod uret og fjernes.► Med en beholder med AdBlue®: Kontrollér udløbsdatoen, og læs derefter instruktionerne på mærkaten nøje, før indholdet af beholderen hældes i bilens AdBlue-tank.► Med en AdBlue®-pumpe: Isæt dysen, og fyld tanken, til dysen slår fra automatisk.
WARNI NG
Sådan undgår du at overfylde AdBlue®-tanken:– Tilsæt 10-13 liter fra AdBlue®-beholdere.– Stop, når dysen slår fra første gang, hvis du påfylder væsken på en tankstation.
WARNI NG
Hvis AdBlue®-tanken er helt tom – hvilket bekræftes af meddelelsen "Top up AdBlue: Starting impossible" – er det vigtigt, at der påfyldes mindst 5 liter.
Efter påfyldning
► Sæt det blå dæksel på tankens påfyldningsstuds, og drej det, så langt det kan komme i urets retning.► Luk brændstofdækslet.
Flasker eller beholdere fra AdBlue® må ikke bortskaffes med husholdningsaffaldet.De skal lægges i en beholder til formålet eller afleveres der, hvor de er købt.
Friløb
I visse situationer skal du lade bilen køre friløb (når den bugseres, på et rullefelt, i en automatisk vaskehal eller under transport med tog eller skib osv.).Proceduren varierer afhængig af gearkassen og parkeringsbremsens type.
Med en manuel
gearkasse og elektrisk
parkeringsbremse /
Udløsningsprocedure
► Med motoren i gang og bremsepedalen trådt ned flyttes gearvælgeren til neutral position.► Slå tændingen fra, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå tændingen til igen.
► Tryk på betjeningsgrebet for at udløse parkeringsbremsen, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå derefter tændingen fra.
Gå tilbage til normal funktion
► Start motoren, mens bremsepedalen trædes ned.

176
Med en automatisk
gearkasse og elektrisk
parkeringsbremse /
Udløsningsprocedure
► Med motoren i gang og bremsepedalen trådt ned stilles gearvælgeren på N.► Slå tændingen fra, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå tændingen til igen.► Tryk på betjeningsgrebet for at udløse parkeringsbremsen, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå derefter tændingen fra.
Gå tilbage til normal funktion
► Start motoren, mens bremsepedalen trædes ned.
NOTIC E
Nøglefri adgang og startDu må ikke træde på bremsepedalen, mens du slår tændingen til eller fra. Hvis du gør det, starter motoren, og du skal starte forfra på proceduren.
Gode råd om pleje og
vedligeholdelse
Generelle anbefalinger
Følgende anbefalinger skal overholdes for at undgå at beskadige bilen.
Udvendigt
WARNI NG
Brug aldrig højtryksvasker i motorrummet, da der er risiko for at beskadige de elektriske komponenter.Undgå at vaske bilen i kraftigt sollys eller i meget koldt vejr.
NOTIC E
Når bilen vaskes i vaskehal, skal du sikre, at dørene er låst og, afhængig af version, fjerne den elektroniske nøgle.Ved brug af højtryksvasker skal lansen holdes mindst 30 cm fra bilen (især ved vask af områder med afskallet lak, sensorer eller tætninger).Fjern straks eventuelle pletter, som indeholder kemikalier, der kan beskadige bilens lak (fx harpiks, fugleekskrementer, insektrester, pollen og tjære).Hvis omgivelserne berettiger det, kan bilen vaskes hyppigere for at fjerne saltaflejringer (i kystområder), sod (industriområder) og mudder (våde og kolde områder). Disse stoffer kan være stærkt ætsende.Kontakt en TOYOTA-forhandler eller et godkendt værksted, hvis du har brug for gode råd om fjernelse af vanskelige pletter, der kræver specialprodukter (fx midler til fjernelse af tjære eller insekter).
Lakreparationer bør udføres hos en TOYOTA-forhandler eller et godkendt værksted.
