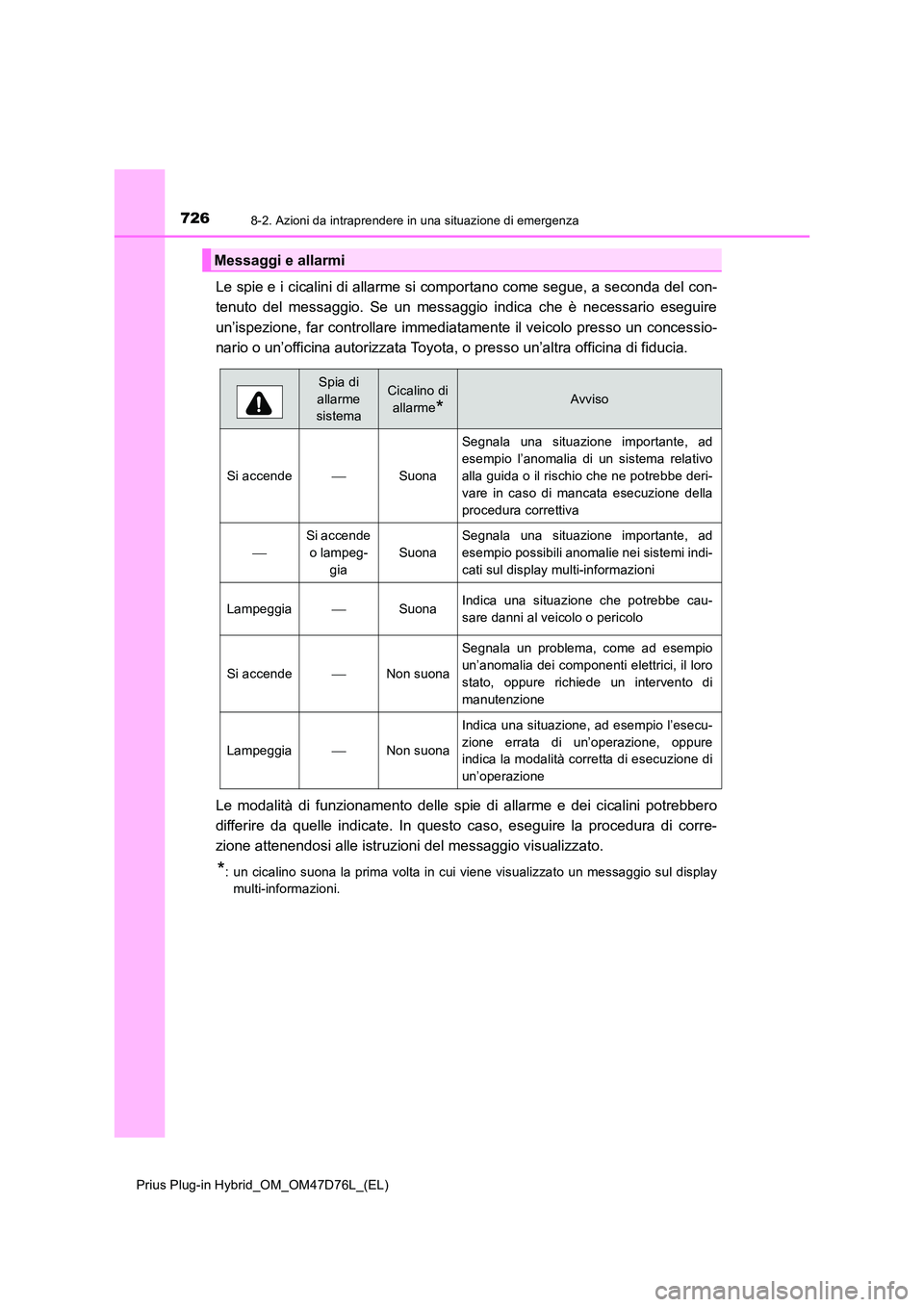

7268-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Le spie e i cicalini di allarme si comportano come segue, a seconda del con-
tenuto del messaggio. Se un messaggio indica che è necessario eseguire
un’ispezione, far controllare immediatamente il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Le modalità di funzionamento delle spie di allarme e dei cicalini potrebbero
differire da quelle indicate. In questo caso, eseguire la procedura di corre-
zione attenendosi alle istruzioni del messaggio visualizzato.
*: un cicalino suona la prima volta in cui viene visualizzato un messaggio sul display
multi-informazioni.
Messaggi e allarmi
Spia di
allarme
sistema
Cicalino di
allarme*Avviso
Si accendeSuona
Segnala una situazione importante, ad
esempio l’anomalia di un sistema relativo
alla guida o il rischio che ne potrebbe deri-
vare in caso di mancata esecuzione della
procedura correttiva

Si accende
o lampeg-
gia
Suona
Segnala una situazione importante, ad
esempio possibili anomalie nei sistemi indi-
cati sul display multi-informazioni
LampeggiaSuonaIndica una situazione che potrebbe cau-
sare danni al veicolo o pericolo
Si accendeNon suona
Segnala un problema, come ad esempio
un’anomalia dei componenti elettrici, il loro
stato, oppure richiede un intervento di
manutenzione
LampeggiaNon suona
Indica una situazione, ad esempio l’esecu-
zione errata di un’operazione, oppure
indica la modalità corretta di esecuzione di
un’operazione

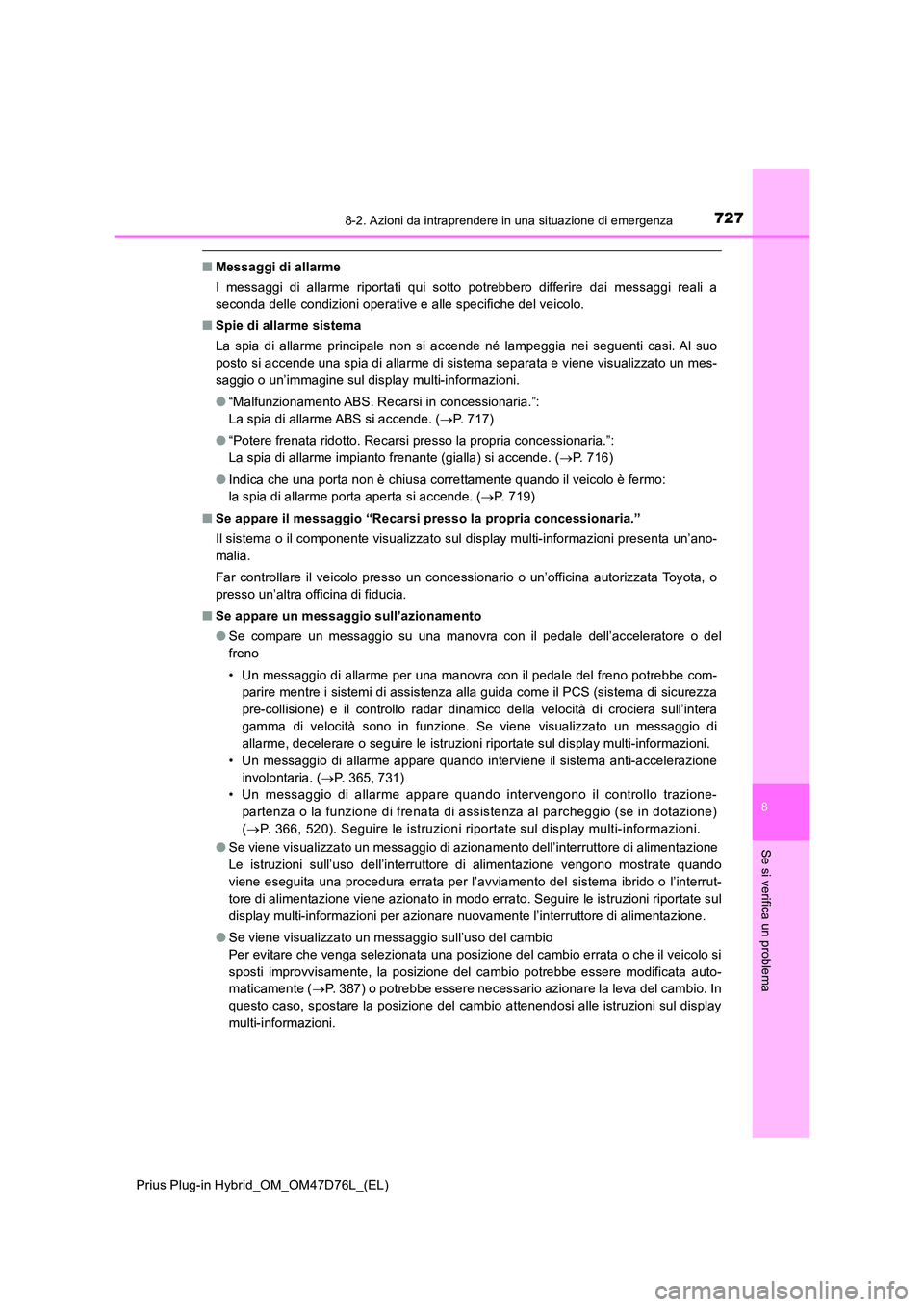

7278-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema
■Messaggi di allarme
I messaggi di allarme riportati qui sotto potrebbero differire dai messaggi reali a
seconda delle condizioni operative e alle specifiche del veicolo.
■ Spie di allarme sistema
La spia di allarme principale non si accende né lampeggia nei seguenti casi. Al suo
posto si accende una spia di allarme di sistema separata e viene visualizzato un mes-
saggio o un’immagine sul display multi-informazioni.
● “Malfunzionamento ABS. Recarsi in concessionaria.”:
La spia di allarme ABS si accende. ( P. 717)
● “Potere frenata ridotto. Recarsi presso la propria concessionaria.”:
La spia di allarme impianto frenante (gialla) si accende. ( P. 716)
● Indica che una porta non è chiusa correttamente quando il veicolo è fermo:
la spia di allarme porta aperta si accende. ( P. 719)
■ Se appare il messaggio “Recarsi presso la propria concessionaria.”
Il sistema o il componente visualizzato sul display multi-informazioni presenta un’ano-
malia.
Far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
■ Se appare un messaggio sull’azionamento
● Se compare un messaggio su una manovra con il pedale dell’acceleratore o del
freno
• Un messaggio di allarme per una manovra con il pedale del freno potrebbe com-
parire mentre i sistemi di assistenza alla guida come il PCS (sistema di sicurezza
pre-collisione) e il controllo radar dinamico della velocità di crociera sull’intera
gamma di velocità sono in funzione. Se viene visualizzato un messaggio di
allarme, decelerare o seguire le istruzioni riportate sul display multi-informazioni.
• Un messaggio di allarme appare quando interviene il sistema anti-accelerazione
involontaria. ( P. 365, 731)
• Un messaggio di allarme appare quando intervengono il controllo trazione-
partenza o la funzione di frenata di assistenza al parcheggio (se in dotazione)
( P. 366, 520). Seguire le istruzioni riportate sul display multi-informazioni.
● Se viene visualizzato un messaggio di azionamento dell’interruttore di alimentazione
Le istruzioni sull’uso dell’interruttore di alimentazione vengono mostrate quando
viene eseguita una procedura errata per l’avviamento del sistema ibrido o l’interrut-
tore di alimentazione viene azionato in modo errato. Seguire le istruzioni riportate sul
display multi-informazioni per azionare nuovamente l’interruttore di alimentazione.
● Se viene visualizzato un messaggio sull’uso del cambio
Per evitare che venga selezionata una posizione del cambio errata o che il veicolo si
sposti improvvisamente, la posizione del cambio potrebbe essere modificata auto-
maticamente ( P. 387) o potrebbe essere necessario azionare la leva del cambio. In
questo caso, spostare la posizione del cambio attenendosi alle istruzioni sul display
multi-informazioni.

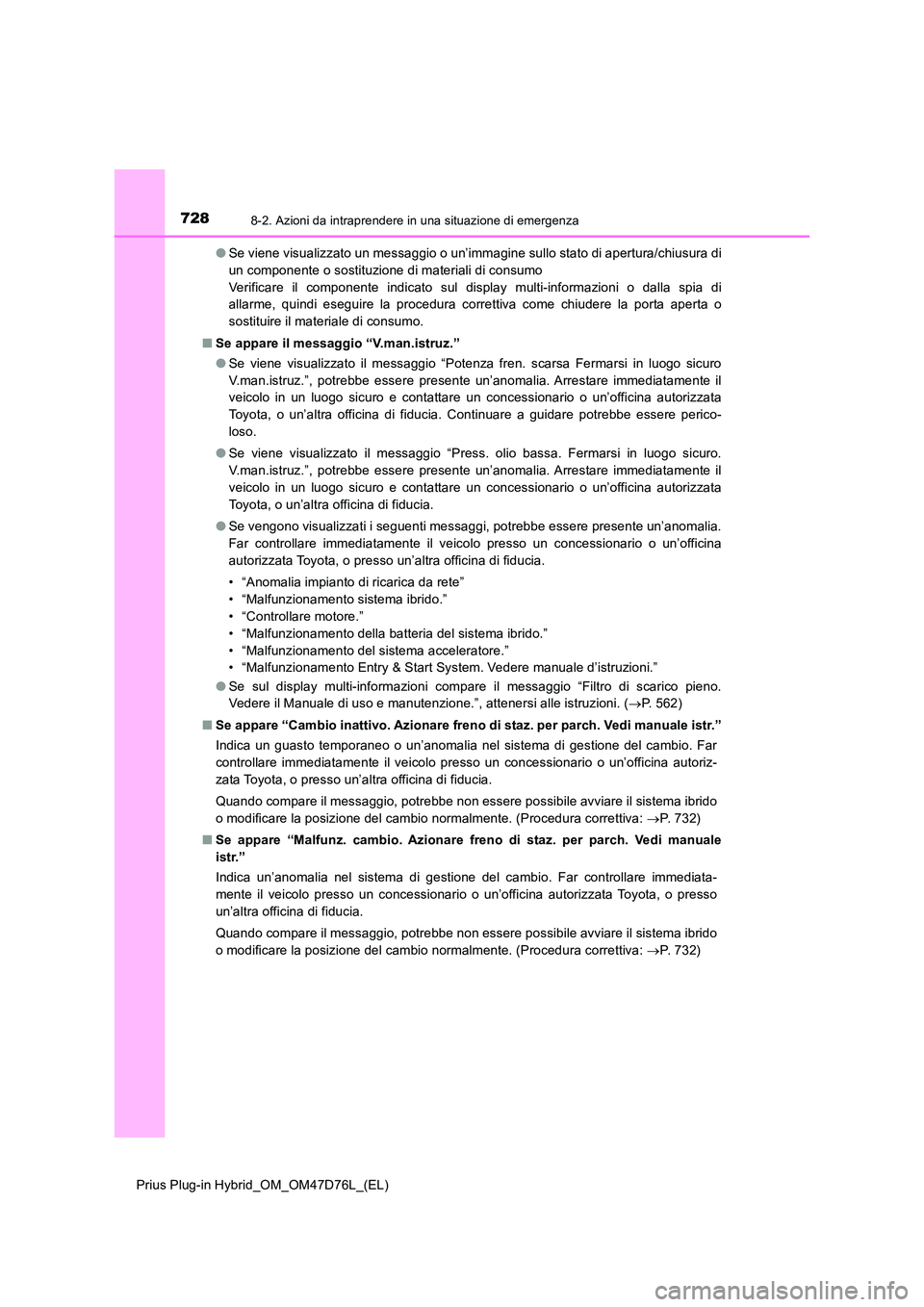

7288-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
● Se viene visualizzato un messaggio o un’immagine sullo stato di apertura/chiusura di
un componente o sostituzione di materiali di consumo
Verificare il componente indicato sul display multi-informazioni o dalla spia di
allarme, quindi eseguire la procedura correttiva come chiudere la porta aperta o
sostituire il materiale di consumo.
■ Se appare il messaggio “V.man.istruz.”
● Se viene visualizzato il messaggio “Potenza fren. scarsa Fermarsi in luogo sicuro
V.man.istruz.”, potrebbe essere presente un’anomalia. Arrestare immediatamente il
veicolo in un luogo sicuro e contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia. Continuare a guidare potrebbe essere perico-
loso.
● Se viene visualizzato il messaggio “Press. olio bassa. Fermarsi in luogo sicuro.
V.man.istruz.”, potrebbe essere presente un’anomalia. Arrestare immediatamente il
veicolo in un luogo sicuro e contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
● Se vengono visualizzati i seguenti messaggi, potrebbe essere presente un’anomalia.
Far controllare immediatamente il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
• “Anomalia impianto di ricarica da rete”
• “Malfunzionamento sistema ibrido.”
• “Controllare motore.”
• “Malfunzionamento della batteria del sistema ibrido.”
• “Malfunzionamento del sistema acceleratore.”
• “Malfunzionamento Entry & Start System. Vedere manuale d’istruzioni.”
● Se sul display multi-informazioni compare il messaggio “Filtro di scarico pieno.
Vedere il Manuale di uso e manutenzione.”, attenersi alle istruzioni. ( P. 562)
■ Se appare “Cambio inattivo. Azionare freno di staz. per parch. Vedi manuale istr.”
Indica un guasto temporaneo o un’anomalia nel sistema di gestione del cambio. Far
controllare immediatamente il veicolo presso un concessionario o un’officina autoriz-
zata Toyota, o presso un’altra officina di fiducia.
Quando compare il messaggio, potrebbe non essere possibile avviare il sistema ibrido
o modificare la posizione del cambio normalmente. (Procedura correttiva: P. 7 3 2 )
■ Se appare “Malfunz. cambio. Azionare freno di staz. per parch. Vedi manuale
istr.”
Indica un’anomalia nel sistema di gestione del cambio. Far controllare immediata-
mente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Quando compare il messaggio, potrebbe non essere possibile avviare il sistema ibrido
o modificare la posizione del cambio normalmente. (Procedura correttiva: P. 7 3 2 )

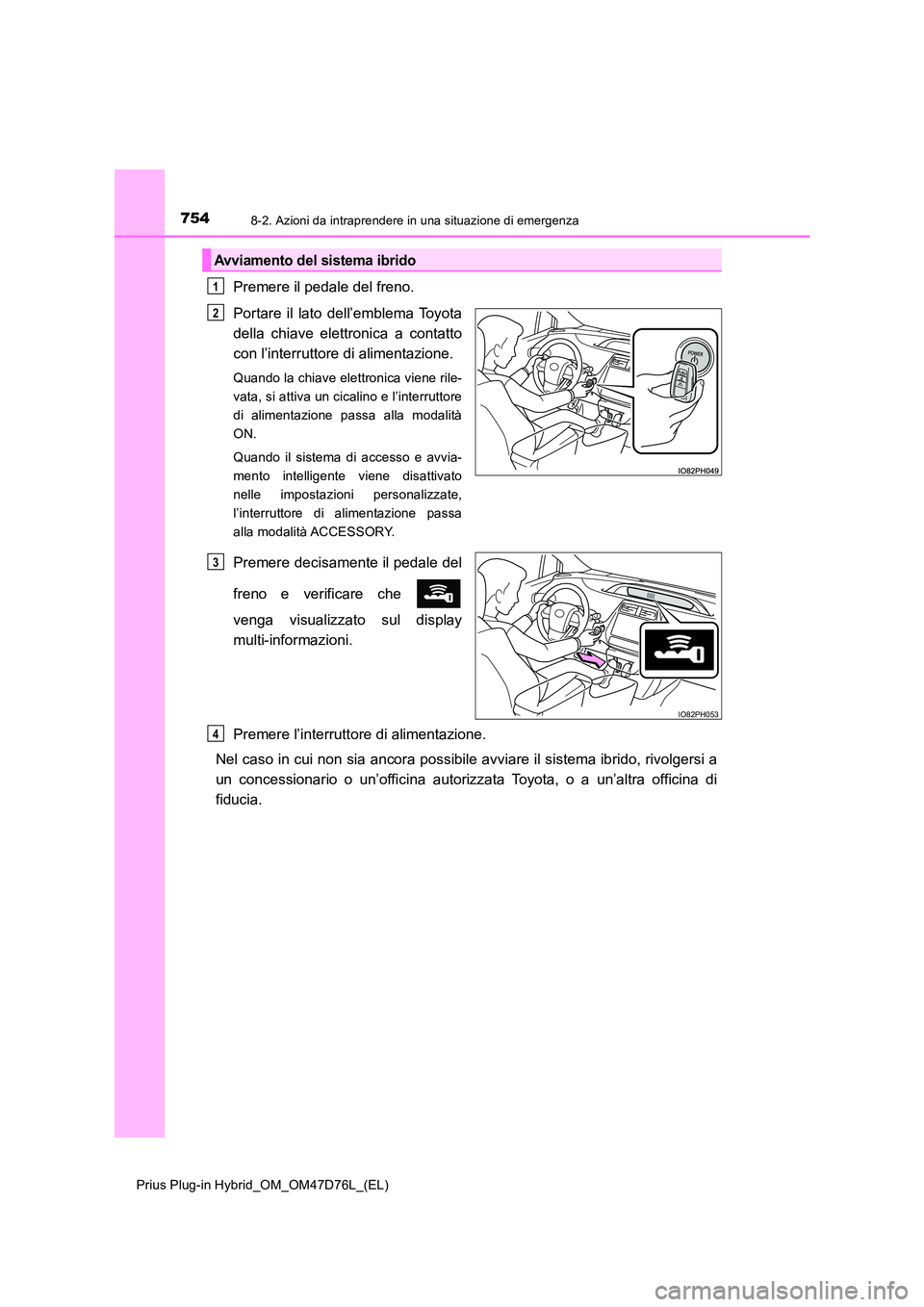

7548-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Premere il pedale del freno.
Portare il lato dell’emblema Toyota
della chiave elettronica a contatto
con l’interruttore di alimentazione.
Quando la chiave elettronica viene rile-
vata, si attiva un cicalino e l’interruttore
di alimentazione passa alla modalità
ON.
Quando il sistema di accesso e avvia-
mento intelligente viene disattivato
nelle impostazioni personalizzate,
l’interruttore di alimentazione passa
alla modalità ACCESSORY.
Premere decisamente il pedale del
freno e verificare che
venga visualizzato sul display
multi-informazioni.
Premere l’interruttore di alimentazione.
Nel caso in cui non sia ancora possibile avviare il sistema ibrido, rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.
Avviamento del sistema ibrido
1
2
IO82PH053
3
4

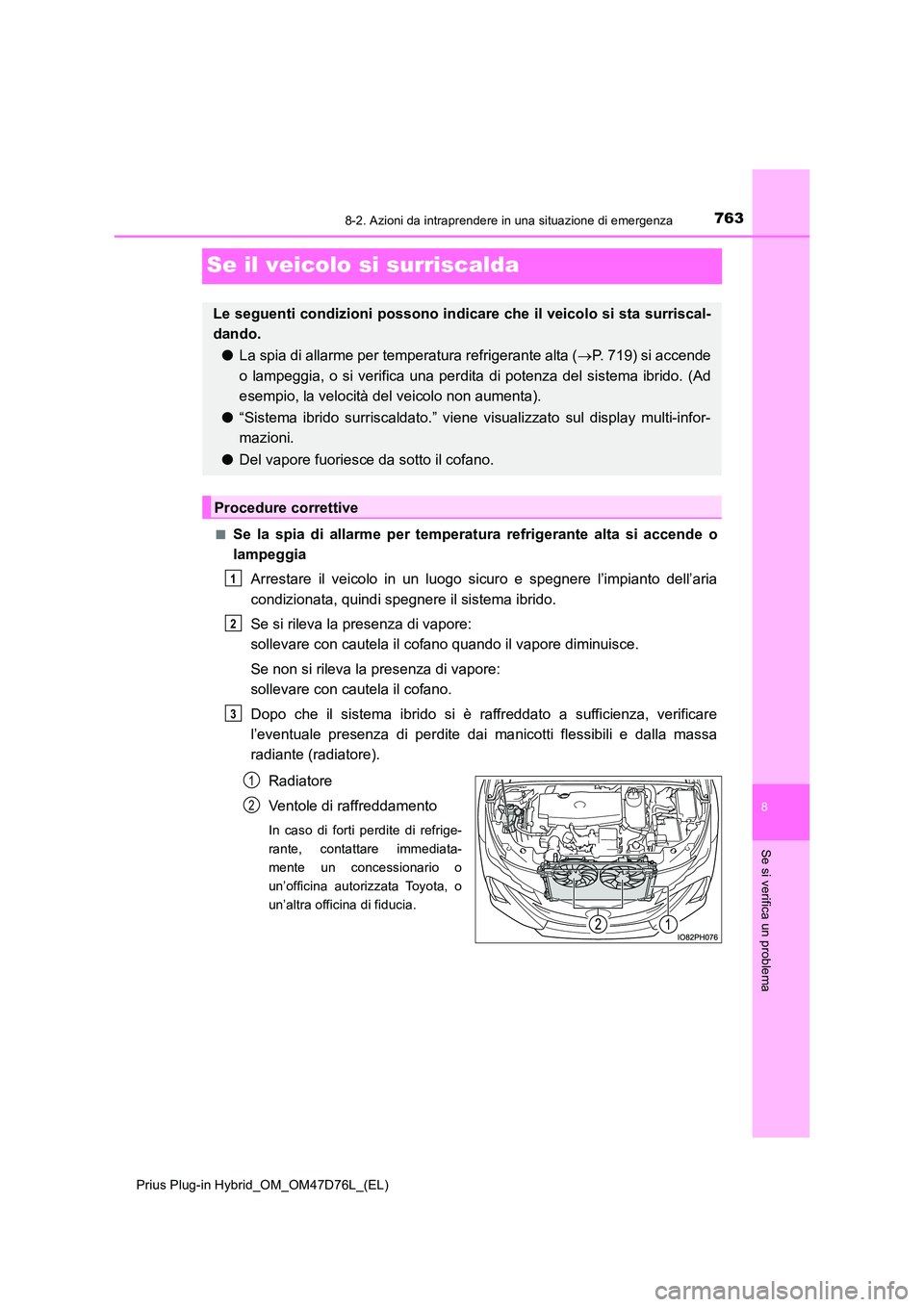

7638-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema
Se il veicolo si surriscalda
■Se la spia di allarme per temperatura refrigerante alta si accende o
lampeggia
Arrestare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria
condizionata, quindi spegnere il sistema ibrido.
Se si rileva la presenza di vapore:
sollevare con cautela il cofano quando il vapore diminuisce.
Se non si rileva la presenza di vapore:
sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato a sufficienza, verificare
l’eventuale presenza di perdite dai manicotti flessibili e dalla massa
radiante (radiatore).
Radiatore
Ventole di raffreddamento
In caso di forti perdite di refrige-
rante, contattare immediata-
mente un concessionario o
un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Le seguenti condizioni possono indicar e che il veicolo si sta surriscal-
dando.
● La spia di allarme per temperatura refrigerante alta (P. 719) si accende
o lampeggia, o si verifica una perdita di potenza del sistema ibrido. (Ad
esempio, la velocità del veicolo non aumenta).
● “Sistema ibrido surriscaldato.” viene visualizzato sul display multi-infor-
mazioni.
● Del vapore fuoriesce da sotto il cofano.
Procedure correttive
1
2
3
1
2

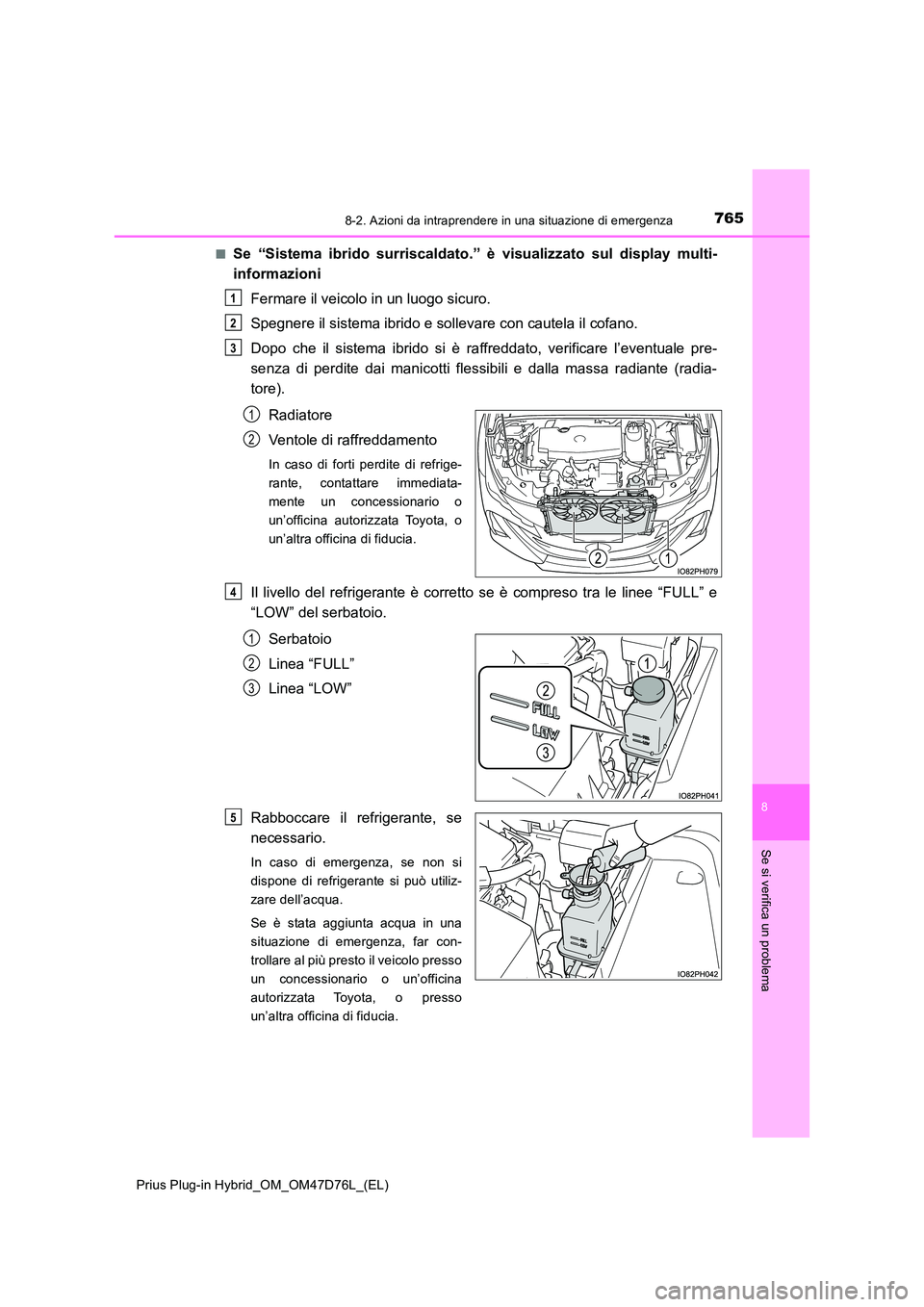

7658-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema
■Se “Sistema ibrido surriscaldato.” è visualizzato sul display multi-
informazioni
Fermare il veicolo in un luogo sicuro.
Spegnere il sistema ibrido e sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato, verificare l’eventuale pre-
senza di perdite dai manicotti flessibili e dalla massa radiante (radia-
tore).
Radiatore
Ventole di raffreddamento
In caso di forti perdite di refrige-
rante, contattare immediata-
mente un concessionario o
un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Il livello del refrigerante è corretto se è compreso tra le linee “FULL” e
“LOW” del serbatoio.
Serbatoio
Linea “FULL”
Linea “LOW”
Rabboccare il refrigerante, se
necessario.
In caso di emergenza, se non si
dispone di refrigerante si può utiliz-
zare dell’acqua.
Se è stata aggiunta acqua in una
situazione di emergenza, far con-
trollare al più presto il veicolo presso
un concessionario o un’officina
autorizzata Toyota, o presso
un’altra officina di fiducia.
1
2
3
1
2
4
1
2
3
5

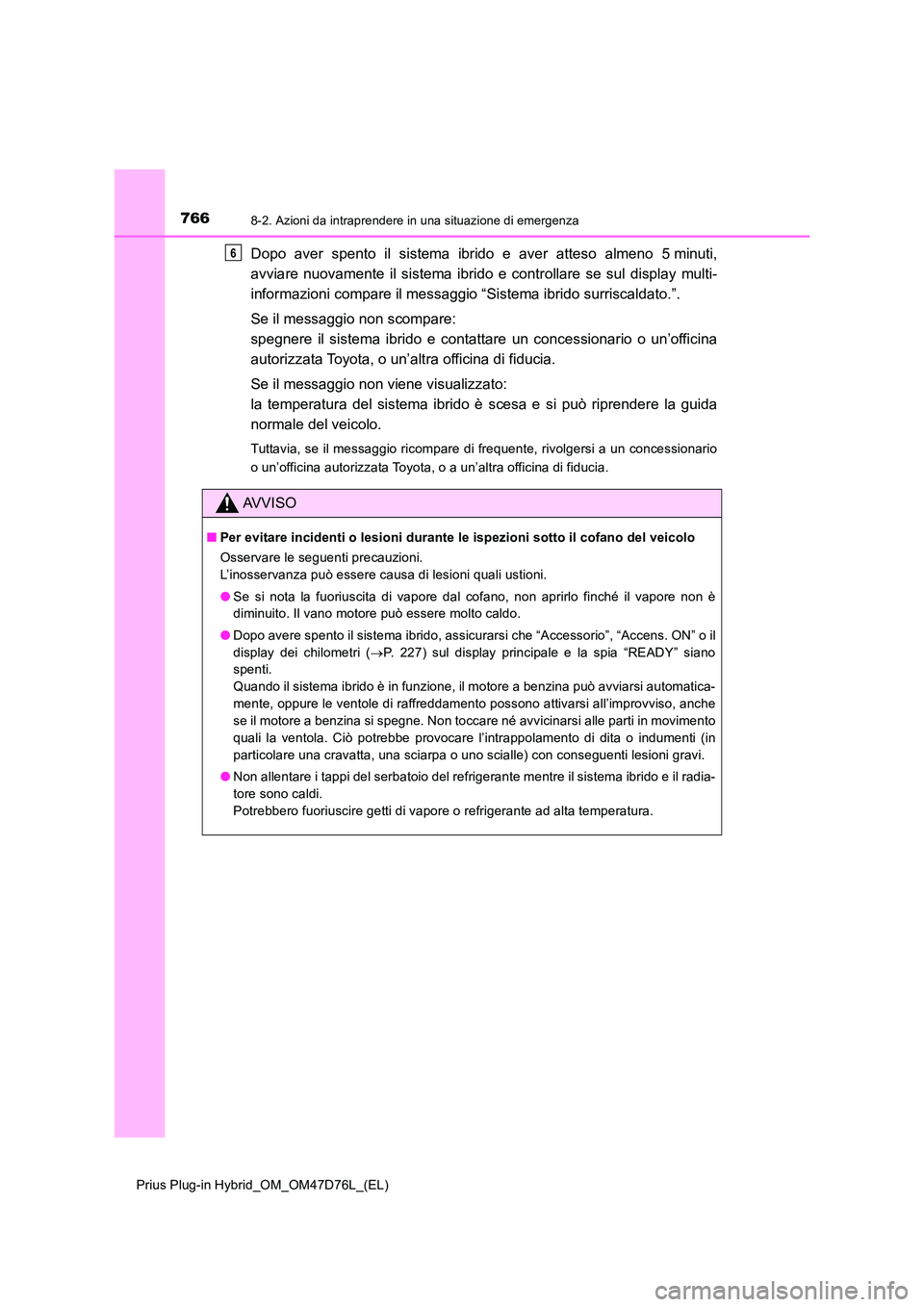

7668-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Dopo aver spento il sistema ibrido e aver atteso almeno 5 minuti,
avviare nuovamente il sistema ibrido e controllare se sul display multi-
informazioni compare il messaggio “Sistema ibrido surriscaldato.”.
Se il messaggio non scompare:
spegnere il sistema ibrido e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
Se il messaggio non viene visualizzato:
la temperatura del sistema ibrido è scesa e si può riprendere la guida
normale del veicolo.
Tuttavia, se il messaggio ricompare di frequente, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
AVVISO
■ Per evitare incidenti o lesioni durante le ispezioni sotto il cofano del veicolo
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni quali ustioni.
● Se si nota la fuoriuscita di vapore dal cofano, non aprirlo finché il vapore non è
diminuito. Il vano motore può essere molto caldo.
● Dopo avere spento il sistema ibrido, assicurarsi che “Accessorio”, “Accens. ON” o il
display dei chilometri ( P. 227) sul display principale e la spia “READY” siano
spenti.
Quando il sistema ibrido è in funzione, il motore a benzina può avviarsi automatica-
mente, oppure le ventole di raffreddamento possono attivarsi all’improvviso, anche
se il motore a benzina si spegne. Non toccare né avvicinarsi alle parti in movimento
quali la ventola. Ciò potrebbe provocare l’intrappolamento di dita o indumenti (in
particolare una cravatta, una sciarpa o uno scialle) con conseguenti lesioni gravi.
● Non allentare i tappi del serbatoio del refrigerante mentre il sistema ibrido e il radia-
tore sono caldi.
Potrebbero fuoriuscire getti di vapore o refrigerante ad alta temperatura.
6

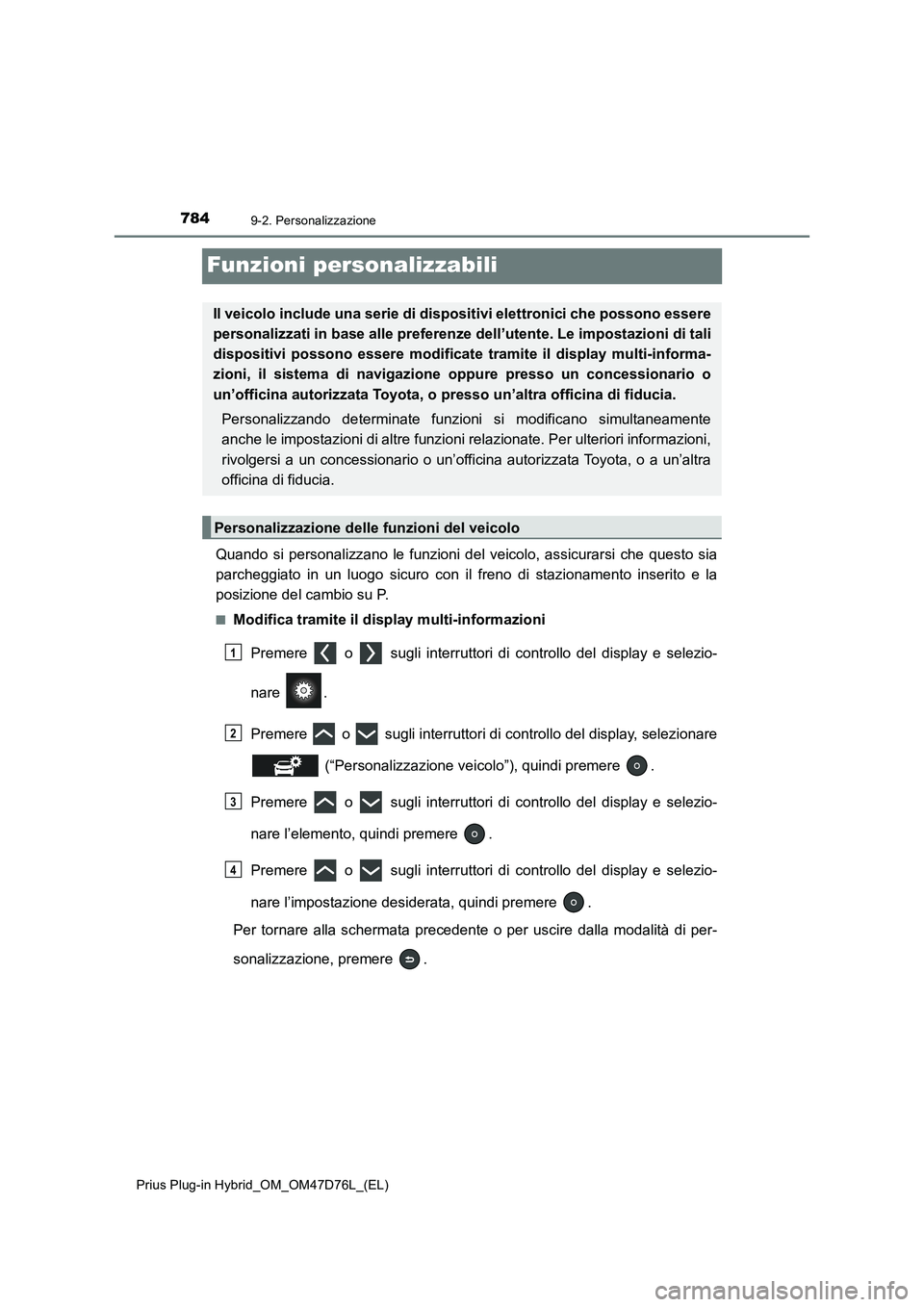

7849-2. Personalizzazione
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Funzioni personalizzabili
Quando si personalizzano le funzioni del veicolo, assicurarsi che questo sia
parcheggiato in un luogo sicuro con il freno di stazionamento inserito e la
posizione del cambio su P.
■Modifica tramite il display multi-informazioni
Premere o sugli interruttori di controllo del display e selezio-
nare .
Premere o sugli interruttori di controllo del display, selezionare
(“Personalizzazione veicolo”), quindi premere .
Premere o sugli interruttori di controllo del display e selezio-
nare l’elemento, quindi premere .
Premere o sugli interruttori di controllo del display e selezio-
nare l’impostazione desiderata, quindi premere .
Per tornare alla schermata precedente o per uscire dalla modalità di per-
sonalizzazione, premere .
Il veicolo include una serie di dispositivi elettronici che possono essere
personalizzati in base alle preferenze dell’utente. Le impostazioni di tali
dispositivi possono essere modificate tramite il display multi-informa-
zioni, il sistema di navigazione oppure presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Personalizzando determinate funzioni si modificano simultaneamente
anche le impostazioni di altre funzioni relazionate. Per ulteriori informazioni,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
Personalizzazione delle funzioni del veicolo
1
2
3
4
