2020 TOYOTA PRIUS sensor

3864-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
Manövreringsskärmen visas på informationsdisplayen.
Indikator för assistansnivå
Visar en mätare som indikerar för-
loppet till läget där bilen stannar/
läget där assistansen slutar.
Stoppa bilen
När den tänds, trampa på bromsen
och stanna bilen omedelbart.
Yta för visning av funktion
Visar driftstatus för den intelligenta parkeringsassistansen.
Visning av meddelande
Följ anvisningarna på skärmen och utför indikerade åtgärder. Som exem-
pel visar illustrationen displayen som indikerar att bromspedalen måste
trampas ned så att bilens hastighet kan kontrolleras och för att bekräfta att
omgivningen är säker.
S-IPA-symbol
Visas när assistansläget kan ändras och systemet kan stängas a\
v eller
sättas på med S-IPA-knappen.
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Visning av parkeringssensor/dörrarnas läge (öppna/stänga)
 sid. 358
nS-IPA-indikator i instrumentet (sid. 107)
Den här indikatorn tändes när den automatiska rattvridningsfunktionen utförs
av det intelligenta parkeringssystemet. När kontrollen avslutas blinkar indika-
torn en kort stund och slocknar sedan.
n Toyotas parkeringssenso rer, snabbmeddelande
Om parkeringssensorn känner av et t hinder medan det intelligenta parke-
ringssystemet är aktiverat visas parkeringssensordisplayen automatiskt på
vägledningsskärmen ( sid. 358), oavsett om funktionen är påslagen eller
avstängd. ( sid. 357)
Vägledningsskärm
1
2
3
4
5
6
7
OM47E11SE.book Page 386 Friday, December 4, 2020 9:54 AM

3934-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
När bilen är så gott som inne på det avsedda parkeringsutrym-
met avges en hög ljudsignal och stoppskärmen visas på display-
en ska du stanna bilen.
Detta avslutar assistansläget för inbackningsparkering.
l När du har stannat kan du själv manövrera bilen för att komma
till den avsedda parkeringsplatsen.
l Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
n Förutsättningar för fickpa rkering med assisterat läge
l För att kunna använda assistansläget för fickparkering ska du köra lång-
samt (med en hastighet som gör att du kan stanna bilen snabbt), parallellt
med vägen (eller trottoarkanten) medan du håller att avstånd på cirka 1 m
till andra parkerade bilar.
l Funktionen kan inte användas om bilens hastighet är högre än cirka
30 km/tim.
l Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(  sid. 416) och vägledning kan inte genomföras.
l Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan fickparkering med assistans inte genomföras.
l Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte genomföras.
l Vägledningen fortsätter tills bilens hastighet motsvarar eller överskrider
cirka 30 km/tim, annars stängs funktionen av med knappen S-IPA.
n Inställning för trycknin g på knappen S-IPA
I följande fall kan det assisterade läget fungera under stegen för att parkera i
assisterat läge för fickparkering. I dessa fall ska du följa parkeringsanvisning-
arna enligt informationen på informationsdisplayen.
l I steg trycks knappen S-IPA in när du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen S-IPA medan bilen är i rörelse kan du
välja ”Fickparkering” och fortsätta till steg om bilen inte har stannats i
steg .
l Bilen flyttas till läget i steg utan att knappen S-IPA har tryckts in. Knappen
S-IPA trycks in när växelläget har ändrats till R.
12
1
2
1
3
OM47E11SE.book Page 393 Friday, December 4, 2020 9:54 AM

3994-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
Om bilen har nästan kommit
till utkörningspunkten hörs
en hög ljudsignal och assis-
tansen upphör. Från det
läget ska du fatta tag i ratten
och köra framåt.
nLäge för assisterad utkörn ing från fickparkering
l Om föraren, under assistans, bedömer att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör assistansen i det läget.
l Assistansen kan inte användas om inga bilar är parkerade framför dig, eller
om utrymmet mellan din bils front oc h framförvarande parkerat fordon är för
stort.
l När du använder det assisterade läget för utkörning från fickparkering beror
det på omgivningen om assistansen kan användas.
14
OBSERVERA
lSensorernas avkänningsområde ( sid. 362) är begränsat. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma att köra in i ett hinder ska du stanna bilen med broms-
pedalen.
l Det går eventuellt inte att känna av låga förmål på marken. Kontrollera sä-
kerheten i omgivningen direkt med egna ögon och om det verkar som att
bilen kan komma i kontakt med ett hinder ska du stanna bilen med broms-
pedalen.
l Kontrollera säkerheten i omgivningen direkt med egna ögon när du kör till
ett läge från vilket du kan köra ut.
OM47E11SE.book Page 399 Friday, December 4, 2020 9:54 AM

4054-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
nFörutsättningar för inbackningsparkering med assisterat läge
l Kör långsamt (med en hastighet som gör att du kan stanna bilen snabbt) så
att funktionen ska fungera på rätt sätt.
l Kör långsamt (med en hastighet som gör att du kan stanna bilen snabbt) så
att funktionen ska fungera på rätt sätt. Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot bilen, tryck sedan på knappen S-IPA.
l Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim.
l Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(  sid. 416) och vägledning kan inte genomföras.
l Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan inbackningsparkering med assistans inte genomföras.
l Om det inte går att känna av omgivn ingen kring parkeringsutrymmet kan in-
backningsparkering i assisterat läge inte genomföras.
l Om det inte finns det tillräckliga utrym-
met som krävs framför bilen för att par-
keringen går det eventuellt inte att nå
parkeringsutrymmet.
Avsedd parkeringsplats
Vägg
1
2
OM47E11SE.book Page 405 Friday, December 4, 2020 9:54 AM

4064-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n
Goda råd vid användning av assistan släget för inbackningsparkering
l Lämna ett utrymme på cirka 1 m från
parkerade fordon och närma dig det av-
sedda parkeringsutrymmet. Om utrym-
met mellan din bil och andra parkerade
bilar är för stort kan de främre och bakre
sidosensorerna eventuellt inte känna av
de parkerade fordonen.
l Stanna så att mitten på den avsedda
parkeringsplatsen är vinkelrät mot bilen.
Tryck bara på knappen S-IPA när bilen
är helt stillastående.
OBSERVERA
lOm det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parkering-
en kan avvika från parkeringsutrymmet. I så fall kan du inte använda läget
för assisterad inbackningsparkering.
l När du parkeringar på ett trångt utrymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska d\
u
stanna bilen med bromspedalen.
l Det går eventuellt inte att känna av låga förmål på marken. Kontrollera sä-
kerheten i omgivningen direkt med egna ögon och om det verkar som att
bilen kan komma i kontakt med ett hinder ska du stanna bilen med broms-
pedalen.
l Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
1 m
OM47E11SE.book Page 406 Friday, December 4, 2020 9:54 AM

4074-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)

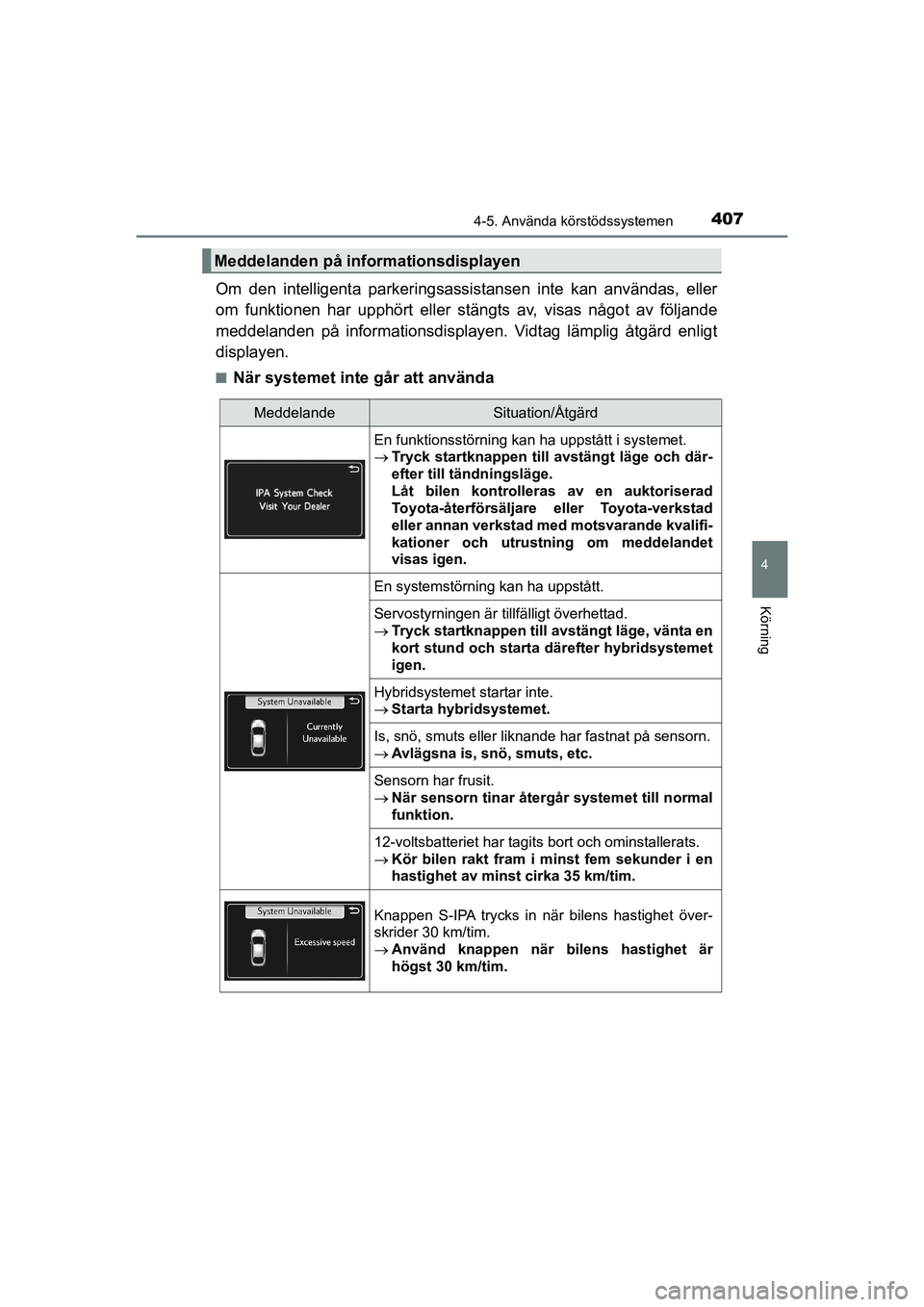

Om den intelligenta parkeringsassistansen inte kan användas, eller
om funktionen har upphört eller st ängts av, visas något av följande
meddelanden på informationsdisplaye n. Vidtag lämplig åtgärd enligt
displayen.
nNär systemet inte går att använda
Meddelanden på informationsdisplayen
MeddelandeSituation/Åtgärd
En funktionsstörning kan ha uppstått i systemet.
 Tryck startknappen till avstängt läge och där-
efter till tändningsläge.
Låt bilen kontrolleras av en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad me d motsvarande kvalifi-
kationer och utrustning om meddelandet
visas igen.
En systemstörning kan ha uppstått.
Servostyrningen är tillfälligt överhettad.
 Tryck startknappen till avstängt läge, vänta en
kort stund och starta därefter hybridsystemet
igen.
Hybridsystemet startar inte.
 Starta hybridsystemet.
Is, snö, smuts eller liknande har fastnat på sensorn.
Avlägsna is, snö, smuts, etc.
Sensorn har frusit.
När sensorn tinar återgår systemet till normal
funktion.
12-voltsbatteriet har tagits bort och ominstallerats.
Kör bilen rakt fram i minst fem sekunder i en
hastighet av minst cirka 35 km/tim.
Knappen S-IPA trycks in när bilens hastighet över-
skrider 30 km/tim.
Använd knappen när bilens hastighet är
högst 30 km/tim.
OM47E11SE.book Page 407 Friday, December 4, 2020 9:54 AM

4124-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n
Sensorer
Känn av fordonet för att kun
na fastställa en parkeringsplats.
Främre sidosensorer
Bakre sidosensorer
Försiktighetsåtgärder vid användning
1
2
l Sensorns avkänningsområde i assiste-
rat läge för inbackningsparkering
Avsedd parkeringsplats
l Sensorns avkänningsområde i assiste-
rat läge för fickparkering
Avsedd parkeringsplats
1
1
OM47E11SE.book Page 412 Friday, December 4, 2020 9:54 AM

4154-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
lAnvänd inte systemet i följande situationer. Systemet kan eventuellt inte
ge assistans för att nå den avsedda parkeringsplatsen vilket kan leda till
en oväntad olycka.
• På en plats som inte är en allmän parkeringsplats
• En allmän parkeringsplats utan beläggning och markerade parkerings-
linjer, t.ex. på sand eller grus
• En allmän parkeringsplats som sluttar eller har vågigt underlag
• En väg som är frusen, snötäckt eller hal
• Asfalt som smälter på grund av hetta
• Det finns ett hinder mellan bilen och den avsedda parkeringsplatsen
• Använda kedjor eller nödhjul (i förekommande fall)
l Använd inte andra däck än de som tillhandahållits av tillverkaren. Syste-
met fungerar eventuellt inte på rätt sätt. Vid ersättning av däcken, kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
l Systemet kan eventuellt inte placera bilen på den inställda platsen i följan-
de situationer.
• Däcken är extremt slitna, eller lufttrycket i däcken är lå\
gt
• Bilen är mycket tungt lastad
• Bilen lutar om bagage, etc, har placerats på ena sidan i bilen
• Uppvärmning är installerad på underlaget till parkeringsplatsen för att
undvika att det fryser.
I alla andra situationer om det inställda läget och bilens läge skiljer sig
mycket ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och ut-
rustning kontrollera bilen.
l Se till följa följande säkerhetsanvisningar beträffande assisterad fickparke-
ring.
Assisterat läge för utkörning från fickparkering.används när du ska köra ut
från fickparkering. Denna funktion går eventuellt inte att använda om hin-
der eller människor känns av framför bilen. Använd enbart den här funk-
tionen när du kör ut från en fickparkering. Om ratten skulle vridas ska du
antingen stänga av systemet med knappen S-IPA eller vrid på ratten för
att stänga av assistansen.
l Om det assisterade läget för utkörning från fickparkering används av miss-
tag som i följande situationer kan bilen köra in i ett hinder.
Utkörningsfunktionen används i en riktning där ett hinder finns, men hin-
dret känns eventuellt inte av med sidosensorerna (t.ex. om bilen står pre-
cis bredvid en stolpe).
OM47E11SE.book Page 415 Friday, December 4, 2020 9:54 AM
