2020 TOYOTA HIGHLANDER sensor

257
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
HIGHLANDER HV_EE • Wanneer de verlichting van tegenliggers of
voorliggers niet is ingeschakeld
●Het grootlicht wordt mogelijk uitgeschakeld
als een tegenligger wordt gesignaleerd die
zijn mistlampen aan heeft terwijl de kop-
lampen uit zijn.
●Door de aanwezigheid van huisverlichting,
straatverlichting, verkeerslichten of ver-
lichte billboards en andere reflecterende
objecten wordt mogelijk geschakeld van
grootlicht naar dimlicht of blijft het dimlicht
mogelijk ingeschakeld.
●De volgende factoren kunnen van invloed
zijn op de reactietijd voor het in- of uitscha-
kelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van tegenliggers en voor-
liggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voer- tuig op twee wielen betreft
• De toestand van de weg (stijgingspercen- tage, bochten, toestand van het wegdek,
enz.)
• Het aantal inzittenden en de hoeveelheid bagage in de auto
●Het grootlicht wordt mogelijk onverwacht
in- of uitgeschakeld.
●Fietsen of vergelijkbare voertuigen worden
mogelijk niet gesignaleerd.
●In de volgende situaties kan het systeem
de helderheid van het omgevingslicht
mogelijk niet juist signaleren. Hierdoor blij-
ven de dimlichten mogelijk branden of gaat
het grootlicht knipperen of worden voet-
gangers, tegenliggers of voorliggers ver-
blind. Als dat het geval is, moet handmatig
geschakeld worden tussen grootlicht en
dimlicht.
• Bij rijden in slecht weer (zware regenval, mist, sneeuw, zandstormen, enz.)
• Als het zicht door de voorruit wordt belem- merd door damp, wasem, ijs, vuil, enz.
• Als de voorruit gebarsten of beschadigd is
• Als de camerasensor vervormd of vuil is
• Als de temperatuur van de camerasensor extreem hoog is
• Als de helderheid van het omgevingslicht overeenkomt met die van koplampen, ach-
terlichten of mistlampen • Als de koplampen of achterlichten van
tegenliggers of voorliggers zijn uitgescha-
keld, vuil zijn, een andere kleur hebben of
niet correct zijn afgesteld
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stij- gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een sterk spiegelend voorwerp, zoals een verkeersbord of spiegel, voor de
auto bevindt
• Als de achterzijde van een voorligger sterk spiegelend is, zoals een container op een
truck
• Als de koplampen van de auto beschadigd of vuil zijn, of niet correct zijn afgesteld
• Als de auto naar één kant overhelt door bij- voorbeeld een lekke band, of aan de ach-
terzijde wat lager ligt doordat een
aanhangwagen is aangekoppeld, enz.
• Als herhaaldelijk op een abnormale manier wordt geschakeld tussen grootlicht en dim-
licht
• Als de bestuurder meent dat het grootlicht mogelijk knippert of voetgangers of andere
bestuurders verblindt
• Als de auto wordt gebruikt in een gebied waar men aan de andere kant van de weg
rijdt. Bijvoorbeeld, een auto bestemd voor
rechtsrijdend verkeer in een gebied voor
linksrijdend verkeer of vice versa
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 257 Thursday, September 3, 2020 8:42 AM

259
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
HIGHLANDER HV_EE
Door de hendel te bedienen
werken de ruitenwissers en -sproeiers
als volgt:
In de stand AUTO werken de ruitenwis-
sers automatisch wanneer de sensor
signaleert dat het regent. De wissnel-
heid wordt automatisch afgestemd op
de hoeveelheid neerslag en de rijsnel-
heid. In de stand AUTO kan de sensorgevoe-
ligheid worden ingesteld.
1
Uit
2 Stand AUTO
3 Lage snelheid
4 Hoge snelheid
5 Enkele slag
Als de AUTO-modus is geselecteerd,
kan de gevoeligheid van de sensor als
volgt worden afgesteld door aan de
schakelaarring te draaien:
6 Verhoogt de gevoeligheid
7 Verlaagt de gevoeligheid
Ruitenwissers en
-sproeiers
Door de hendel te bedienen kan
worden geschakeld tussen auto-
matische werking en handbedie-
ning, of kan de sproeier worden
gebruikt.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voor-
ruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
Bedienen van de
ruitenwisserhendel
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 259 Thursday, September 3, 2020 8:42 AM

2604-3. Bedienen van verlichting en ruitenwissers
HIGHLANDER HV_EE
8 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers zullen automatisch een
aantal slagen maken als de ruitensproeiers
worden ingeschakeld.
Auto's met koplampsproeiers: Als de kop-
lampen aan zijn en u de hendel naar u toe
trekt, werken de koplampsproeiers één keer.
Daarna werken de koplampsproeiers elke
vijfde keer dat u de hendel naar u toe trekt.
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Wisslag om druppelvorming te voorko-
men
Na enkele slagen volgt een pauze en maken
de wissers nog een slag om de laatste drup-
pels te verwijderen. Deze functie werkt echter
niet tijdens het rijden.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking
De rijsnelheid heeft invloed op de interval-
werking.
■Regensensor
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
●Als de ruitenwisserschakelaar in de stand
AUTO wordt gezet terwijl het contact AAN
is, maken de ruitenwissers één wisbewe-
ging om aan te geven dat de stand AUTO
is ingeschakeld.
●Wanneer de sensorgevoeligheidsring in de
stand AUTO naar een hoge gevoeligheid
wordt gedraaid, werken de ruitenwissers
één keer om aan te geven dat de gevoelig-
heid is verhoogd.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakelaar in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
■Sproeierkopverwarming (indien aanwe-
zig)
De sproeierkopverwarming treedt in werking
wanneer de buitentemperatuur 5°C of lager is
en het contact AAN staat.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 260 Thursday, September 3, 2020 8:42 AM

261
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
HIGHLANDER HV_EE
■Functie aan het openen van het voor-
portier gekoppeld onderbreken van de
ruitenwissers voor
Als, terwijl de auto stilstaat en de parkeerrem
is geactiveerd of de selectiehendel in stand P
staat, een voorportier wordt geopend wan-
neer stand AUTO is geselecteerd en de rui-
tenwissers voor werken, wordt de werking
van de ruitenwissers voor onderbroken om te
voorkomen dat iemand die uit-of instapt nat-
gespetterd wordt. Als het voorportier wordt
gesloten, wordt de werking van de ruitenwis-
sers hervat.
Door de schakelaar te bedie-
nen werkt de achterruitenwisser als
volgt:
1 Uit
2 Intervalwerking
3 Normale werking
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
AUTO-modus
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voorruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat bij-
voorbeeld uw vingers niet bekneld raken
als de ruitenwissers in werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Als het sproeierreservoir leeg is
Druk niet constant op de schakelaar, aan-
gezien de sproeierpomp oververhit kan
raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergelijks. Hierdoor kan
de sproeierkop beschadigd raken.
Ruitenwisser en -sproeier
achter
OPMERKING
■Als de achterruit droog is
Gebruik de ruitenwisser niet als de achter-
ruit droog is omdat de achterruit hierdoor
beschadigd kan raken.
Bedienen van de ruitenwisser-
hendel
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 261 Thursday, September 3, 2020 8:42 AM

265
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
4-5.Gebruik van de ondersteunende systemen
■PCS (Pre-Crash
Safety-systeem)
→Blz. 277
■LTA (Lane Tracing Assist)
→Blz. 289
■AHB (Automatic High Beam)
→Blz. 256
■RSA (Road Sign Assist)*
→Blz. 311
*: Indien aanwezig
■Dynamic Radar Cruise Control
met volledig snelheidsbereik
→Blz. 298 Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de
werking van de ondersteunende syste-
men.
Radarsensor
Camera voor
Toyota Safety Sense
Toyota Safety Sense bestaat uit de
volgende ondersteunende syste-
men en draagt bij aan een veilige
en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 265 Thursday, September 3, 2020 8:42 AM

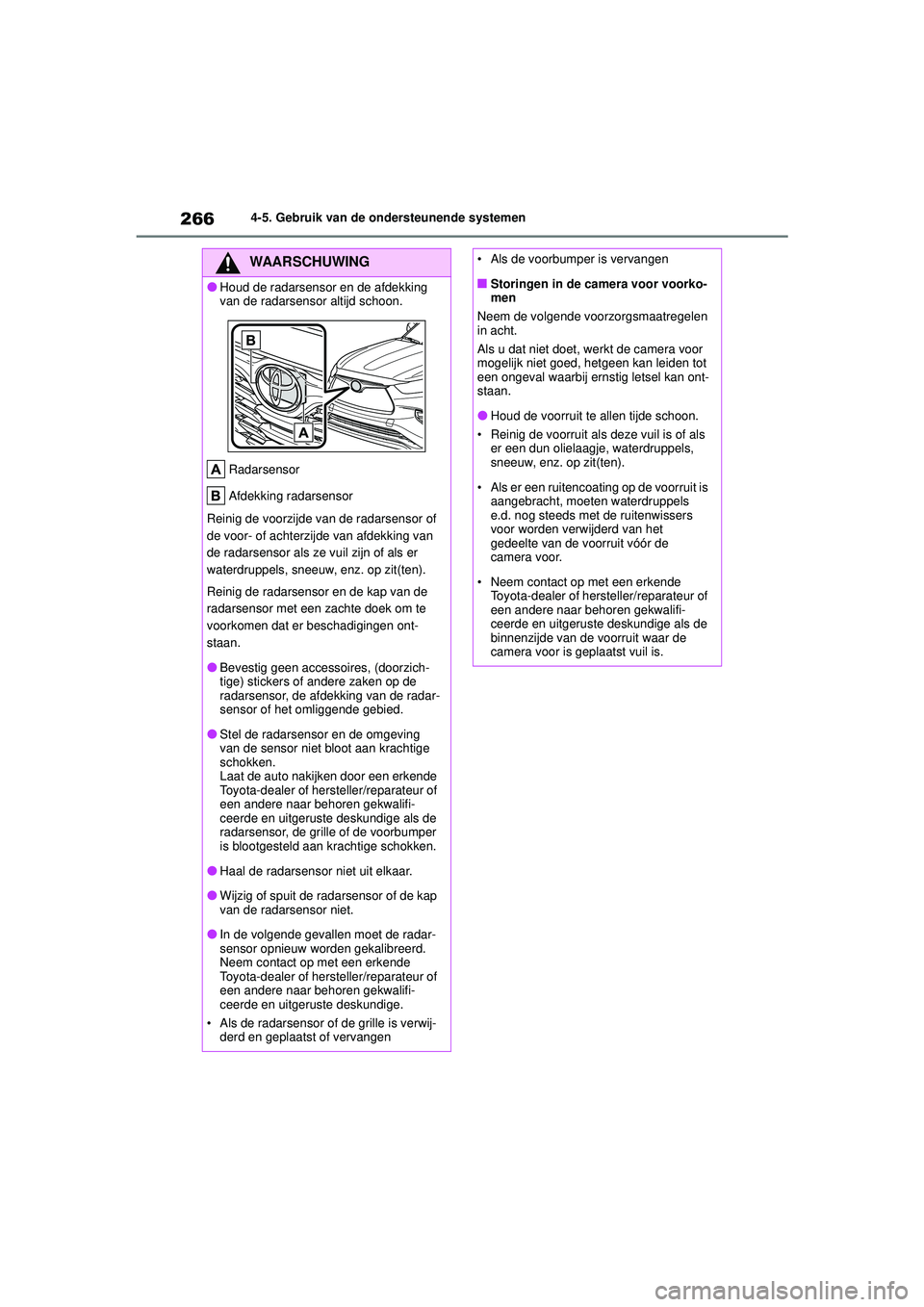

2664-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
WAARSCHUWING
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon. Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ont-
staan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit al s deze vuil is of als
er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 266 Thursday, September 3, 2020 8:42 AM

2764-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
●Als in de volgende situaties de situatie is gewij zigd (of enige tijd met de auto is gereden) en
wordt gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt
de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• Als de temperatuur rondom de camera voor niet binnen het werkingsbereik ligt, bijvoorbeeld
doordat de auto in de zon of een zeer koude omgeving staat
• Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een onverlichte weg, bij sneeuw, bij mist of al s er fel licht in de camera voor schijnt
• Afhankelijk van de omstandigheden in de om geving van de auto oordeelt de radar mogelijk
dat de omgeving niet goed kan worden herkend. In dat geval wordt “Pre-Collision System
Unavailable See Owner's Manual” (Pre-Crash Safety-systeem niet beschikbaar, zie handlei-
ding) weergegeven.
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnes cherm door het zon-
licht dat door het oppervlak ervan wordt gere-
flecteerd de temperatuur van de camera voor
extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt afge-
dekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera voor
is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt afge-
dekt.
Wanneer “Pre-Collision System Radar In Self
Calibration Unavailable See Owner's Manual”
(zelfkalibratie radar Pre-Crash Safety-sys-
teem niet beschikbaar, zie handleiding) wordt
weergegeven.
Controleer of er materialen op de radarsensor
of de afdekking van de radarsensor zijn
bevestigd en verwijder deze zo nodig.
SituatieHandelingen
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 276 Thursday, September 3, 2020 8:42 AM

281
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
WAARSCHUWING
●Als het rempedaal wordt ingetrapt, oor-
deelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en
stelt het mogelijk het werkingstijdstip
van de Pre-Crash Brake-functie uit.
■Emergency Steering Assist (regio A)●De werking van de Emergency Steering
Assist wordt uitgeschakeld wanneer het
systeem vaststelt dat is voorkomen dat
de rijstrook is verlaten.
●In de volgende gevallen werkt Emer-
gency Steering Assist mogelijk niet of
wordt het mogelijk uitgeschakeld, aan-
gezien het systeem mogelijk vaststelt
dat de bestuurder handelend optreedt.
• Als het gaspedaal diep wordt ingetrapt, er een ruk aan het stuurwiel wordt gege-
ven, het rempedaal wordt ingetrapt of
de richtingaanwijzers chakelaar wordt
bediend. In dit geval stelt het systeem
mogelijk vast dat de bestuurder een uit-
wijkmanoeuvre uitvoert en werkt de
Emergency Steering Assist mogelijk
niet.
• Terwijl de Emergency St eering Assist in
werking is, wordt in sommige gevallen
de werking ervan mogelijk uitgescha-
keld wanneer het gaspedaal diep wordt
ingetrapt, er een ruk aan het stuurwiel
wordt gegeven of het rempedaal wordt
ingetrapt en het systeem oordeelt dat de
bestuurder een uitwijkmanoeuvre uit-
voert.
• Wanneer de Emergency Steering Assist in werking is en het stuurwiel stevig
wordt vastgehouden of de andere kant
op wordt gedraaid dan die waarin het
systeem koppel genereert, wordt de
functie mogelijk uitgeschakeld.
■Wanneer moet het Pre-Crash
Safety-systeem worden uitgescha-
keld
Schakel in de volgende situaties het sys-
teem uit, omdat het mogelijk niet juist
werkt, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan:
●Als de auto wordt gesleept
●Bij het slepen van een andere auto
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl het hybridesysteem aan staat en de
wielen vrij kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen op
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijstijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 281 Thursday, September 3, 2020 8:42 AM
