2020 TOYOTA HIGHLANDER sensor

1142-1. Instrumentenpaneel
HIGHLANDER HV_EE Houd ingedrukt om de instellingen van
de volgende onderwerpen te wijzigen:
• “HUD Brightness/Position” (helder-
heid/positie HUD)
Hiermee kan de helderheid/positie van het
head-up display worden ingesteld.
• “HUD Driving Support” (rijondersteuning HUD)
Hiermee kunt u de weergegeven onderwer-
pen van de ondersteunende systemen op
het head-up display wijzigen.
• “HUD Rotation” (rotatie HUD)
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
 RSA (Road Sign Assist) (indien
aanwezig) ( →Blz. 311)
Druk op om de Road Sign Assist in of
uit te schakelen.
• RSA (Road Sign Assist) aan/uit
Hiermee kunt u de Road Sign Assist in- of
uitschakelen.
Houd ingedrukt om de instellingen van
de volgende onderwerpen te wijzigen:
• “Notification Method” (meldingsmethode)
Hiermee kunt u elke meldingsmethode die
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een te hoge
snelheid, een verkeers bord voor een inhaal-
verbod of een verkeersbord voor verboden
in te rijden signaleert, wijzigen.
• “Notification Level” (meldingsniveau)
Hiermee kunt u elk meldingsniveau dat
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een ver-
keersbord met een snelheidslimiet
signaleert, wijzigen.
■ Voertuiginstellingen
Houd ingedrukt om de instellingen
van de volgende onderwerpen te wijzi-
gen: 
PBD (elektrisch bedienbare ach-
terklep) (indien aanwezig)
(→Blz. 139)
• “System settings” (systeeminstellingen)
Hiermee kan de functie elektrisch bedien-
bare achterklep worden in- of uitgeschakeld.
• “Kick Sensor” (sens or regeling voetbedie-
ning)
*
Hiermee kunt u de sensor regeling voetbe-
diening in- of uitschakelen.
• “Opening Adjustment” (aanpassen ope- ning)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien- bare achterklep
 “TPWS” (bandenspanningswaar-
schuwingssysteem) ( →Blz. 436)
• “Set Pressure” (stel bandenspanning in)
(initialisatie bandenspanningswaarschu-
wingssysteem)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Change Wheel” (wielen wijzigen) (regis- treer de identificatiecodes van het ban-
denspanningswaarschuwingssysteem)
Hiermee kunt u de identificatiecodes van de
bandenspanningssensoren registreren in
het bandenspanningswaarschuwingssys-
teem.
■ Instellingen instrumentenpa-
neel
Houd ingedrukt om de instellingen
van de volgende onderwerpen te wijzi-
gen:
 Ta a l
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 114 Thursday, September 3, 2020 8:42 AM

1202-1. Instrumentenpaneel
HIGHLANDER HV_EE
■Toerenteller
Geeft het motortoerental aan in
omwentelingen per minuut.
■Buitentemperatuur
Wordt weergegeven in de volgende
situaties:
 Wanneer het contact AAN wordt
gezet (weergegeven gedurende
ongeveer 10 seconden)
 Wanneer het controlelampje lage
buitentemperatuur knippert
Er wordt dezelfde informatie weergege-
ven als op het multi-informatiedisplay.
Zie voor meer informatie de beschrij-
ving van de weergave van de buiten-
temperatuur op het
multi-informatiedisplay. ( →Blz. 105)
Hiermee kunnen de volgende aan het
navigatiesysteem gekoppelde onder-
werpen worden weergegeven:
(Raadpleeg de handleiding voor het
navigatie- en multimediasysteem.)
■Routebegeleiding naar bestem-
ming
Wordt weergegeven als het navigatie-
systeem met een routebegeleiding
bezig is. Wanneer u een kruising
nadert, wordt een pijl weergegeven om
aan te geven welke kant u op moet.
■Straatnaam
Afhankelijk van de situatie worden de
straatnamen van een naderende krui-
sing weergegeven.
■Kompas (weergave rijrichting
boven)
Geeft de rijrichting aan.
■Weergave straatnaam (auto's met navi-
gatiesysteem)
Afhankelijk van de situatie, zoals wanneer er
geen informatie beschikbaar is in kaartgege-
vens enz., worden de straatnamen van een
kruising mogelijk niet weergegeven.
Hiermee wordt de status van de vol-
gende systemen weergegeven:
 LTA (Lane Tracing Assist)
(→Blz. 289)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik ( →Blz. 298)
 PCS (Pre-Crash Safety-systeem)
(→Blz. 277)
 Parking Support Brake-functie (voor
stilstaande objecten) (indien aanwe-
zig) ( →Blz. 345)
 Toyota Parking Assist-sensor (indien
aanwezig) ( →Blz. 327)
 Wegrijregeling ( →Blz. 223)
 Brake Override-systeem
(→Blz. 223)
Er wordt dezelfde informatie weergegeven
als op het multi-informatiedisplay. Zie de
beschrijving van de desbetreffende syste-
men voor meer informatie.
Aan navigatiesysteem
gekoppelde displayzone
(indien aanwezig)
Displayzone status
ondersteunend systeem
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 120 Thursday, September 3, 2020 8:42 AM

135
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
HIGHLANDER HV_EE
3-2.Openen, sluiten en vergrendelen van de portieren
■Smart entry-systeem met
startknop
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om
alle portieren te ontgrendelen.
*
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
*: De instellingen voor het ontgrendelen van
de portieren kunnen worden gewijzigd.
(→ Blz. 135, 537)
2 Raak de vergrendelsensor (de
inkeping aan de bovenzijde van de
voorportiergreep) aan om alle por-
tieren te vergrendelen.
Controleer of het portier goed vergrendeld
is.
■Afstandsbediening
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
Ingedrukt houden om de ruiten
*1 en het
schuifdak*1, 2 te sluiten.
2 Ontgrendelen van alle portieren
Ingedrukt houden om de ruiten*1 en het
schuifdak*1, 2 te openen.
*1: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*2: Indien aanwezig
■Instellen van de ontgrendelfunctie
Het is mogelijk om in te stellen welke portie-
ren met de instapfunctie via de afstandsbe-
diening worden ontgrendeld.
1 Zet het contact UIT.
2 Houd de toets of ingedrukt
en houd tegelijkertijd de toets gedu-
rende ongeveer 5 seconden ingedrukt
als het controlelampje in de sleutel uit is.
De instelling verandert telkens wanneer een
handeling wordt uitgevoerd, zoals hieronder
is aangegeven. (Als u de instelling opnieuw
wilt wijzigen, laat u de toetsen los, wacht u
ten minste 5 seconden en herhaalt u vervol-
gens stap 2.)
Por tieren
De portieren kunnen worden ver-
grendeld en ontgrendeld met de
instapfunctie, de afstandsbedie-
ning of de schakelaars van de cen-
trale vergrendeling.
Van buitenaf ontgrendelen en
vergrendelen van de portieren
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 135 Thursday, September 3, 2020 8:42 AM

1363-2. Openen, sluiten en vergrendelen van de portieren
HIGHLANDER HV_EE Voor auto's met een alarm: om te voorkomen
dat het alarm onbedoeld wordt geactiveerd,
moet u de portieren ontgrendelen met de
afstandsbediening en een portier eenmaal
openen en sluiten als de instellingen zijn
gewijzigd. (Als er binnen 30 seconden nadat
op is gedrukt geen portier wordt
geopend, worden de portieren weer vergren-
deld en wordt het alarm automatisch inge-
schakeld.)
Zet het alarm onmiddellijk uit wanneer dit
wordt geactiveerd. (
→Blz. 96)
■Systeem voor crashportierontgrende-
ling
Als de auto aan een sterke schok wordt
blootgesteld, worden alle portieren ontgren-
deld. Of het systeem in werking treedt, is
afhankelijk van de kracht van de schok of het
type ongeval.
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te
geven dat de portieren zijn vergrendeld/ont-
grendeld. (Vergrendeld: eenmaal; ontgren-
deld: tweemaal)
Er klinkt een zoemer om aan te geven dat de
ruiten en het schuifdak
* of het panoramadak*
bediend worden.
*: Indien aanwezig
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto een portier
wordt geopend, zorgt de beveiligingsfunctie
ervoor dat de auto weer automatisch wordt
vergrendeld.
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
op het oppervlak van de voorportier-
greep
Als het portier niet kan worden vergrendeld,
zelfs niet wanneer het sensorgebied boven-
aan wordt aangeraakt, kunt u proberen de
sensorgebieden bovenaan en onderaan
tegelijkertijd aan te raken.
Wanneer u handschoenen draagt, trek deze
dan uit.
■Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te ver-
grendelen wanneer een portier niet geheel
gesloten is, klinkt er gedurende 5 seconden
een zoemer. Sluit het portier volledig om de
zoemer uit te schakelen en vergrendel de
portieren opnieuw.
■Het alarm inschakelen (indien aanwe-
zig)
Wanneer de portieren worden vergrendeld,
wordt het alarmsysteem ingeschakeld.
( → Blz. 96)
■Omstandigheden die de werking van
het Smart entry-systeem met startknop
en de afstandsbediening beïnvloeden
→ Blz. 151
Multi-informatie-
display/piepsignaalOntgrendelfunctie
(auto's met linkse besturing)
(auto's met rechtse besturing)
Exterieur: 3 keer een piepsignaal
Interieur: Eén belsig- naal
Als u de portiergreep
van het bestuurders-
portier vasthoudt,
wordt alleen het
bestuurdersportier
ontgrendeld.
Als u de portiergreep
van het voorpassa-
giersportier vast-
houdt, worden alle
portieren ontgren-
deld.
Exterieur: Twee piep-signalen
Interieur: Eén belsig- naal
Als u een voorportier-
greep vasthoudt,
worden alle portie-
ren ontgrendeld.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 136 Thursday, September 3, 2020 8:42 AM

143
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
HIGHLANDER HV_EE Door op de schakelaar te drukken terwijl de
achterklep wordt geopend/gesloten, stopt de
achterklep met bewegen. Door nogmaals op
de schakelaar te drukken gaat de achterklep
open.
■Openen/sluiten van de achterklep
met de toets elektrisch bedien-
bare achterklep op de achterklep
Druk op de toets.
Door op de schakelaar te drukken terwijl de
achterklep wordt geopend/gesloten, stopt de
achterklep met bewegen. Door nogmaals op
de schakelaar te drukken beweegt de ach-
terklep in tegengestelde richting.
■De achterklep sluiten met de ach-
terklepgreep aan de binnenzijde
Laat de achterklep zakken met behulp
van de achterklepgreep. Vervolgens
klinkt er een zoemer en wordt de ach-
terklep automatisch gesloten.
■Openen en sluiten van de achter-
klep met de sensor regeling voet-
bediening (auto's met handsfree
elektrisch bedienbare achterklep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch ope-
nen en sluiten van de elektrisch bedien-
bare achterklep mogelijk door uw voet
onder het midden van de achterbumper
te plaatsen en hem van de achterbum-
per vandaan te bewegen.
1 Zorg ervoor dat u zich, met de elek-
tronische sleutel op zak, binnen het
detectiebereik van het Smart
entry-systeem met startknop
bevindt, op ongeveer 35 tot 55 cm
van de achterbumper.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bedienbare achter-
klep
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 143 Thursday, September 3, 2020 8:42 AM

1443-2. Openen, sluiten en vergrendelen van de portieren
HIGHLANDER HV_EE
Detectiegebied voor werking Smart
entry-systeem met startknop
(→ Blz. 150)
2 Bedien de achterklep met een voet-
beweging door uw voet tot 10 cm
onder de achterbumper te bewegen
en vervolgens weer terug te trek-
ken.
• Voer deze volledige beweging bin- nen 1 seconde uit.
• De achterklep zal niet in werking tre- den zolang er een voet wordt gesig-
naleerd onder de achterbumper.
• Raak bij het gebruik van de hands- free functie van de elektrisch bedien-
bare achterklep de achterbumper
niet aan met uw voet.
• Als er zich in het passagierscompar- timent of de bagageruimte een
andere elektronische sleutel bevindt,
duurt het mogelijk iets langer dan
normaal voordat de achterklep in
werking treedt.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bedienbare achter-
klep
3 Als de sensor voor de regeling van
de voetbediening signaleert dat u
uw voet hebt teruggetrokken, zal de
elektrisch bedienbare achterklep
automatisch volledig openen/slui-
ten.Als de voetbeweging wordt uitgevoerd terwijl
de achterklep wordt geopend/gesloten, stopt
de achterklep met bewegen. Door de achter-
klep nogmaals met een voetbeweging te
bedienen beweegt de achterklep in tegenge-
stelde richting.
■Sluitsysteem achterklep
Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van de ach-
terklep deze automatisch volledig sluiten.
●Voor de werking van het sluitsysteem van
de achterklep maakt het niet uit in welke
stand het contact staat.
●De achterklep kan worden geopend met de
schakelaar achterklep openen, ook al is
het sluitsysteem van de achterklep in wer-
king.
■Werkingsvoorwaarden elektrisch
bedienbare achterklep
Als aan de volgende voorwaarden wordt vol-
daan, kan de elektrisch bedienbare achter-
klep automatisch worden geopend en
gesloten.
●Wanneer de elektrisch bedienbare achter-
klep is ingeschakeld. ( →Blz. 537)
●Als het contact AAN staat, moet naast
bovenstaande voorwaarde aan een van de
onderstaande voorwaarden worden vol-
daan:
• De parkeerrem is geactiveerd.
• Het rempedaal is ingetrapt.
• De selectiehendel staat in stand P.
■Werking van de elektrisch bedienbare
achterklep
●Als de elektrisch bedienbare achterklep
begint te bewegen, klinkt er een zoemer.
Als de elektrisch bedienbare achterklep ver-
grendeld is, klinkt de zoemer mogelijk niet.
●Als de elektrisch bedienbare achterklep is
uitgeschakeld, werk t de elektrisch bedien-
bare achterklep niet, maar kan hij handma-
tig worden geopend en gesloten.
●Als de elektrisch bedienbare achterklep
aan het openen/sluiten is en een obstakel
raakt, wordt de werking onderbroken.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 144 Thursday, September 3, 2020 8:42 AM

145
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
HIGHLANDER HV_EE
■Klembeveiliging
In de elektrisch bedienbare achterklep zijn
rechts en links sensoren geplaatst. Wanneer
de achterklep automatisch wordt gesloten en
de sensoren worden ingedrukt doordat bij-
voorbeeld een voorwerp bekneld raakt, treedt
de klembeveiliging in werking.
Vanuit die positie beweegt de achterklep
automatisch een stukje in tegengestelde rich-
ting en stopt vervolgens.
■Uitgestelde vergrendelingsfunctie ach-
terklep
Deze functie stelt de vergrendeling van de
elektrisch bedienbare achterklep uit als de
elektrisch bedienbare achterklep open is. Als
de volgende handelingen worden uitgevoerd,
worden alle portieren vergrendeld, maar niet
de elektrisch bedienbare achterklep. Deze
wordt vergrendeld als hij volledig gesloten is.
1 Sluit alle portieren, maar sluit de achter-
klep niet.
2 Voer een automatische sluitprocedure
voor de elektrisch bedienbare achterklep
uit en vergrendel de portieren met de
afstandsbediening ( →Blz. 135) of het
Smart entry-systeem met startknop
( → Blz. 135) terwijl de elektrisch bedien-
bare achterklep sluit.
De alarmknipperlichten knipperen om aan te
geven dat alle portieren zijn gesloten en ver-
grendeld.
●Als de elektronisch e sleutel in de auto
wordt geplaatst nadat het sluiten is gestart
via de uitgestelde vergrendelingsfunctie
van de portieren, wordt de elektronische
sleutel mogelijk in de auto opgesloten.
●Als de achterklep niet geheel sluit door de
werking van de klembeveiliging, terwijl de
achterklep automatisch wordt gesloten
nadat een uitgestelde vergrendeling van
de portieren is uitgevoerd, wordt de uitge-
stelde vergrendelingsfunctie van de portie-
ren geannuleerd en worden alle portieren
ontgrendeld.
●Controleer voordat u de auto achterlaat of
alle portieren gesloten en vergrendeld zijn.
■Werkingsvoorwaarden sensor regeling
voetbediening (auto's met handsfree
elektrisch bedienbare achterklep)
●Als de sensor regeling voetbediening is
ingeschakeld ( →Blz. 537) en het contact
UIT is gezet.
●Als de elektronische sleutel zich binnen het
detectiegebied voor werking bevindt.
■Situaties waarin de handsfree elektrisch
bedienbare achterklep mogelijk niet
goed werkt (indien aanwezig)
In de volgende situaties werkt de handsfree
elektrisch bedienbare achterklep mogelijk
niet goed:
●Als een voet wordt gesignaleerd onder de
achterbumper.
●Als er hard met een voet tegen de achter-
bumper wordt getrapt of als de achterbum-
per een poosje wordt aangeraakt.
Als de achterbumper een poosje is aange-
raakt, wacht dan even voordat u de hands-
free elektrisch bedienbare achterklep weer
probeert te bedienen.
●Als een persoon zich te dicht bij de achter-
bumper bevindt.
●Als een externe bron van radiografische
signalen de communicatie tussen de elek-
tronische sleutel en de auto verstoort.
( → Blz. 151)
●Wanneer de auto in de buurt van een bron
van elektromagnetische velden (zoals een
parkeerplaats voor betaald parkeren, een
tankstation, een elektrisch verwarmde weg
of tl-lampen) geparkeerd staat die de
gevoeligheid van de hands free elektrisch
bedienbare achterklep negatief beïnvloedt.
●Wanneer de auto zich in de buurt bevindt
van een televisiezendmas t, elektriciteits-
centrale, radiozender, videowall, luchtha-
ven of andere locatie waar sterke
radiogolven of elektromagnetische velden
aanwezig zijn.
●Als er een grote hoeveelheid water op de
achterbumper terechtkomt, bijvoorbeeld
wanneer de auto wordt gewassen of bij
zware regenval.
●Wanneer er modder, sneeuw, ijs, e.d. op
de achterbumper zit.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 145 Thursday, September 3, 2020 8:42 AM

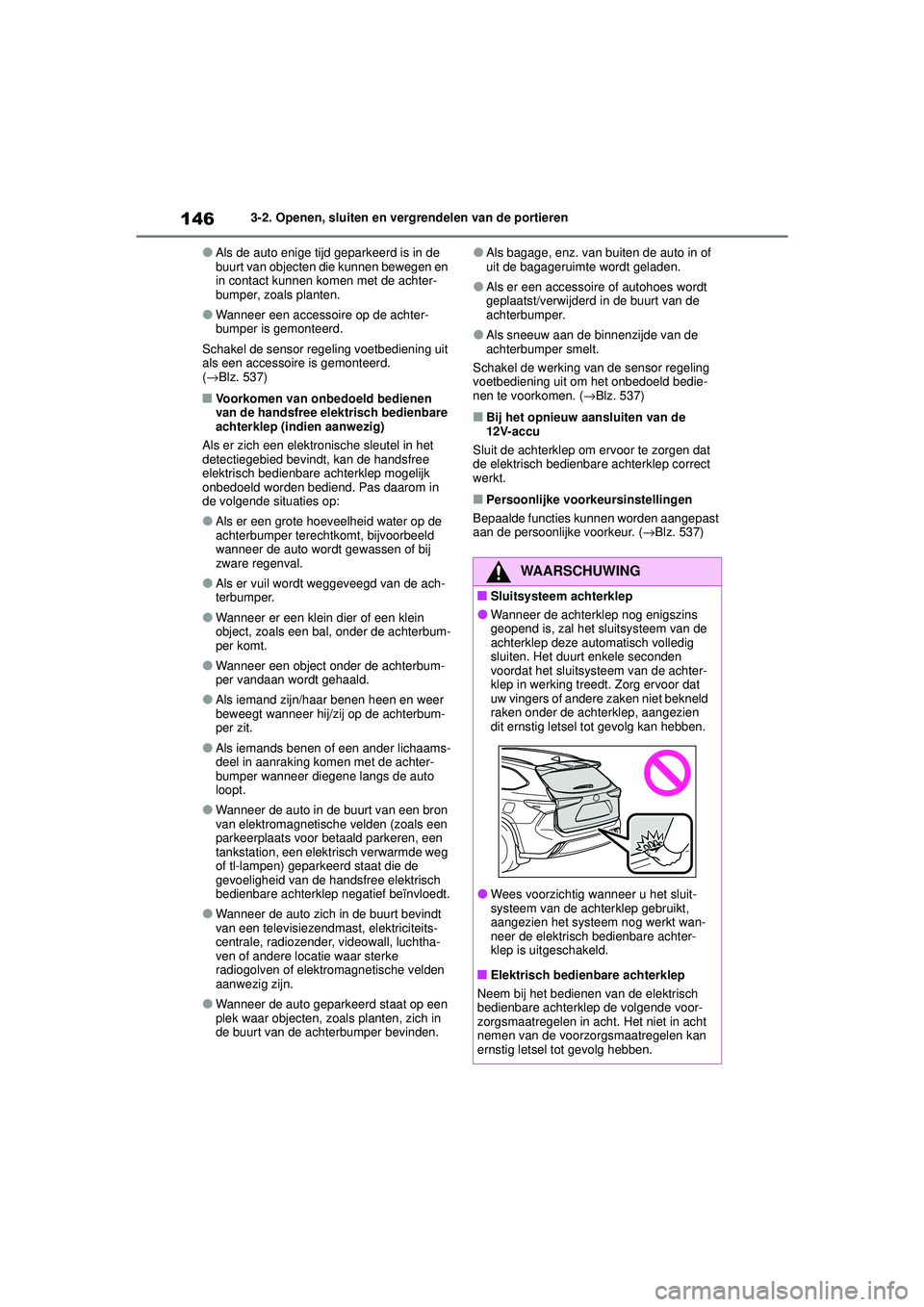

1463-2. Openen, sluiten en vergrendelen van de portieren
HIGHLANDER HV_EE
●Als de auto enige tijd geparkeerd is in de
buurt van objecten die kunnen bewegen en
in contact kunnen komen met de achter-
bumper, zoals planten.
●Wanneer een accessoire op de achter-
bumper is gemonteerd.
Schakel de sensor rege ling voetbediening uit
als een accessoire is gemonteerd.
( → Blz. 537)
■Voorkomen van onbedoeld bedienen
van de handsfree elektrisch bedienbare
achterklep (indien aanwezig)
Als er zich een elektronische sleutel in het
detectiegebied bevindt, kan de handsfree
elektrisch bedienbare achterklep mogelijk
onbedoeld worden bediend. Pas daarom in
de volgende situaties op:
●Als er een grote hoeveelheid water op de
achterbumper terechtkomt, bijvoorbeeld
wanneer de auto wordt gewassen of bij
zware regenval.
●Als er vuil wordt weggeveegd van de ach-
terbumper.
●Wanneer er een klein dier of een klein
object, zoals een bal, onder de achterbum-
per komt.
●Wanneer een object onder de achterbum-
per vandaan wordt gehaald.
●Als iemand zijn/haar benen heen en weer
beweegt wanneer hij/zij op de achterbum-
per zit.
●Als iemands benen of een ander lichaams-
deel in aanraking komen met de achter-
bumper wanneer diegene langs de auto
loopt.
●Wanneer de auto in de buurt van een bron
van elektromagnetische velden (zoals een
parkeerplaats voor betaald parkeren, een
tankstation, een elektrisch verwarmde weg
of tl-lampen) geparkeerd staat die de
gevoeligheid van de handsfree elektrisch
bedienbare achterklep negatief beïnvloedt.
●Wanneer de auto zich in de buurt bevindt
van een televisiezendm ast, elektriciteits-
centrale, radiozender, videowall, luchtha-
ven of andere locatie waar sterke
radiogolven of elektromagnetische velden
aanwezig zijn.
●Wanneer de auto geparkeerd staat op een
plek waar objecten, z oals planten, zich in
de buurt van de achterbumper bevinden.
●Als bagage, enz. van buiten de auto in of
uit de bagageruimte wordt geladen.
●Als er een accessoire of autohoes wordt
geplaatst/verwijderd in de buurt van de
achterbumper.
●Als sneeuw aan de binnenzijde van de
achterbumper smelt.
Schakel de werking van de sensor regeling
voetbediening uit om het onbedoeld bedie-
nen te voorkomen. ( →Blz. 537)
■Bij het opnieuw aansluiten van de
12V-accu
Sluit de achterklep om ervoor te zorgen dat
de elektrisch bedienbare achterklep correct
werkt.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 537)
WAARSCHUWING
■Sluitsysteem achterklep
●Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van de
achterklep deze automatisch volledig
sluiten. Het duurt enkele seconden
voordat het sluitsysteem van de achter-
klep in werking treedt. Zorg ervoor dat
uw vingers of andere zaken niet bekneld
raken onder de achterklep, aangezien
dit ernstig letsel tot gevolg kan hebben.
●Wees voorzichtig wanneer u het sluit-
systeem van de achterklep gebruikt,
aangezien het systeem nog werkt wan-
neer de elektrisch bedienbare achter-
klep is uitgeschakeld.
■Elektrisch bedienbare achterklep
Neem bij het bedienen van de elektrisch
bedienbare achterklep de volgende voor-
zorgsmaatregelen in acht. Het niet in acht
nemen van de voorzorgsmaatregelen kan
ernstig letsel tot gevolg hebben.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 146 Thursday, September 3, 2020 8:42 AM
