2020 TOYOTA COROLLA traction control

982-1. Instrumentenpaneel
COROLLA HV_TMMT_EE
*1: Deze lampjes gaan branden als het con- tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze doven nadat het hybridesys-
teem is gestart of nadat er enkele
seconden verstreken zijn. Er kan een sto-
ring in een systeem aanwezig zijn als een
lampje niet gaat branden of niet uitgaat.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
Motorcontrolelampje*1
(  Blz. 518)
Waarschuwingslampje SRS
*1
(  Blz. 518)
Waarschuwingslampje ABS
*1
(  Blz. 518)
Waarschuwingslampje Brake
Override-systeem/waarschu-
wingslampje wegrijregeling
*2
(  Blz. 519)
(Rood) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(  Blz. 519)
(Geel) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(  Blz. 519)
Waarschuwingslampje laag
brandstofniveau ( Blz. 519)
Controlelampje bestuurders-
en voorpassagiersgordel
(  Blz. 520)
Controlelampjes achter-
passagiersgordels (indien
aanwezig) ( Blz. 520)
Waarschuwingslampje lage
bandenspanning
*1 (  Blz. 521)
(Oranje) Controlelampje LTA
(indien aanwezig) (
Blz. 521)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1
(indien aanwezig) ( Blz. 523)
(Knippert) Controlelampje RCTA OFF
*1
(indien aanwezig) ( Blz. 523)
(Knippert) Controlelampje PKSB OFF
*1
(indien aanwezig) ( Blz. 523)
(Knippert of brandt) Waarschuwingslampje PCS
*1
(indien aanwezig) ( Blz. 523)
Controlelampje
Traction Control*1 ( Blz. 523)
(Knippert) Waarschuwingslampje
parkeerrem (
Blz. 523)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
(  Blz. 524)
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u
het hybridesysteem start, kan dat beteke-
nen dat deze systemen niet beschikbaar
zijn om u te beschermen in geval van een
ongeval, waardoor ernstig letsel zou kun-
nen ontstaan. Laat, als dit gebeurt, de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Controlelampjes
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 98 Tuesday, August 25, 2020 9:11 AM

99
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
*1: Deze lampjes gaan branden als het con-
tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze doven nadat het hybridesys-
teem is gestart of nadat er enkele
seconden verstreken zijn.
Controlelampje
richtingaanwijzers (
Blz. 226)
Controlelampje achterlicht
(  Blz. 232)
Controlelampje grootlicht
(  Blz. 233)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig) ( Blz. 235)
Controlelampje mistlampen voor
(indien aanwezig) ( Blz. 237)
Controlelampje mistachterlicht
(  Blz. 237)
Waarschuwingslampje PCS
*1, 2
(indien aanwezig) ( Blz. 259)
Controlelampje cruise control
(indien aanwezig) ( Blz. 274,
284)
Controlelampje Dynamic Radar
Cruise Control (indien aanwezig)
(  Blz. 274)
Controlelampje cruise control
SET (indien aanwezig)
(  Blz. 274, 284)
*3
Controlelampje LTA
(indien aanwezig) ( Blz. 270)
BSM-indicatoren in de buiten-
spiegels
*1, 4 (indien aanwezig)
(  Blz. 295)
Controlelampje BSM
(indien aanwezig) ( Blz. 295)
Controlelampje Toyota
Parking Assist-sensor OFF
*1, 2
(indien aanwezig) ( Blz. 312)
Controlelampje RCTA OFF
*1, 2
(indien aanwezig) ( Blz. 319)
Controlelampje PKSB OFF
*1, 2
(indien aanwezig) ( Blz. 324)
Controlelampje snelheids-
begrenzer (indien aanwezig)
(  Blz. 287)
Controlelampje S-IPA*1
(indien aanwezig) ( Blz. 340)
(Knippert) Controlelampje
Traction Control
*1 (
 Blz. 368)
Controlelampje VSC OFF
*1, 2
(  Blz. 368)
Controlelampje Smart entry-
systeem met startknop
*5
(  Blz. 217)
Controlelampje READY
(  Blz. 217)
Controlelampje EV MODE
(  Blz. 221)
Waarschuwingslampje
parkeerrem ( Blz. 227)
Controlelampje stand-bystand
Brake Hold-systeem
*1
(  Blz. 230)
Controlelampje Brake Hold-sys-
teem in werking
*1 (  Blz. 230)
EV-controlelampje ( Blz. 76)
Controlelampje lage buiten-
temperatuur
*6 (  Blz. 101, 105)
Controlelampje antidiefstal-
systeem ( Blz. 83, 92)
Controlelampje
PASSENGER AIR BAG
*1,
7
(  Blz. 44)
Controlelampje ECO-rijmodus
(  Blz. 365)
Controlelampje SPORT-modus
(  Blz. 365)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 99 Tuesday, August 25, 2020 9:11 AM

367
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
■ECB (elektronisch geregeld rem-
systeem)
Het elektronisch geregelde remsys-
teem genereert remkracht overeen-
komstig de bediening van de remmen.
■ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te
voorkomen bij plotseling remmen of
remmen op een glad wegdek
■Brake Assist
Zorgt voor een grotere remkracht nadat
het rempedaal is ingetrapt als het sys-
teem oordeelt dat er sprake is van een
noodstop
■VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder con-
trole te houden bij uitwijkmanoeuvres
en het nemen van bochten op een glad
wegdek.
■VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-,
TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de stuurcom-
mando's aan te passen.
■TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de aan-
drijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
■Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
■Hill Start Assist Control
Helpt te voorkomen dat de auto achter-
uit rolt bij helling op wegrijden
■EPS (elektrische stuurbekrachti-
ging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het rond-
draaien van het stuurwiel te verminde-
ren.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
Ondersteunende systemen
Om de veiligheid en de prestaties
tijdens het rijden te verbeteren is
uw auto uitgerust met de volgende
systemen die automatisch in wer-
king treden als de omstandighe-
den daar om vragen. Houd er
echter rekening mee dat dit aan-
vullende systemen zijn en ver-
trouw niet in al te sterke mate op
deze systemen als u de auto
bedient.
Overzicht van de
ondersteunende systemen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 367 Tuesday, August 25, 2020 9:11 AM

3684-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
■Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als het TRC/VSC/ABS-systeem in wer-
king is
Het controlelampje Traction Control knippert
wanneer het TRC/VSC/ABS-systeem in wer-
king is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van het hybridesysteem
naar de wielen beperken. Als u op drukt
om het systeem uit te schakelen, kunt u de
auto waarschijnlijk gemakkelijker los krijgen
door te ‘schommelen’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned Off” (Traction Con-
trol uitgeschakeld) wordt op het multi-infor-
matiedisplay weergegeven.. Druk nogmaals op om het systeem
weer in te schakelen.
■Zowel TRC als VSC uitschakelen
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de TRC en VSC uit
te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het
multi-informatiedisplay weergegeven.
*
Druk nogmaals op om het systeem
weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys- teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( Blz. 264)
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitges chakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden wordt
voldaan, werkt de Hill Start Assist Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achteruit
bergop wegrijden).
●De auto staat stil
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 368 Tuesday, August 25, 2020 9:11 AM

3704-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden ingescha-
keld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat
■Werkingsvoorwaarden Secondary Colli-
sion Brake (indien aanwezig)
Het systeem werkt als de airbagsensor een
aanrijding signaleert terwijl de auto in bewe-
ging is.
Het systeem werkt echter niet onder de vol-
gende omstandigheden.
●De rijsnelheid is lager dan 10 km/h.
●Er zijn componenten beschadigd
■Automatisch uitschakelen Secondary
Collision Brake (indien aanwezig)
Het systeem wordt automatisch uitgescha-
keld in een van de volgende situaties.
●De rijsnelheid wordt lager dan ongeveer 10
km/h
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
WAARSCHUWING
■Het ABS werkt niet effectief als
●De maximale grip van de banden over-
schreden wordt (bijvoorbeeld versleten
banden op een weg die bedekt is met
sneeuw).
●Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
■De remweg met ABS in werking kan
langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg
van de auto te verkorten. Houd altijd vol-
doende afstand tot uw voorligger, met
name in de volgende gevallen:
●Als wordt gereden op wegen met grind,
zand en dergelijke, of op besneeuwde
wegen
●Als wordt gereden met sneeuwkettingen
●Als wordt gereden op slechte wegen
●Als wordt gereden over wegen met
diepe gaten of andere grote oneffenhe-
den
■De TRC/VSC werkt mogelijk niet
effectief als
Het insturen van de juiste richting en het
overbrengen van de aandrijfkracht kunnen
op een gladde weg niet onder alle omstan-
digheden gerealiseerd worden, zelfs niet
als het TRC/VSC-systeem in werking is.
Rijd voorzichtig met de auto onder
omstandigheden waarbij de stabiliteit en
de aandrijfkracht verloren kunnen gaan.
■De Active Cornering Assist werkt niet
effectief als
●Vertrouw niet alleen op de Active Corne-
ring Assist. De Active Cornering Assist
werkt mogelijk niet effectief bij het acce-
lereren op een helling of bij het rijden op
een glad wegdek.
●Wanneer de Active Cornering Assist
vaak in werking is getreden, wordt de
werking ervan mogelijk tijdelijk gestopt
om een goede werking van de remmen,
TRC en VSC te garanderen.
■De Hill Start Assist Control werkt niet
effectief wanneer
●Vertrouw niet uitsluitend op de Hill Start
Assist Control. De Hill Start Assist Con-
trol werkt mogelijk niet effectief op steile
hellingen en op met ijs bedekte wegen.
●In tegenstelling tot de parkeerrem is de
Hill Start Assist Control niet bedoeld om
de auto gedurende langere tijd op zijn
plaats te houden. Gebruik de Hill Start
Assist Control niet om de auto op een
helling op zijn plaats te houden omdat
dat kan leiden tot een ongeval.
■Als de TRC/het ABS/de VSC is geacti-
veerd
Het controlelampje Traction Control knip-
pert. Rijd altijd voorzichtig. Roekeloos rij-
gedrag kan leiden tot ongevallen. Wees
bijzonder voorzichtig als het controle-
lampje knippert.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 370 Tuesday, August 25, 2020 9:11 AM

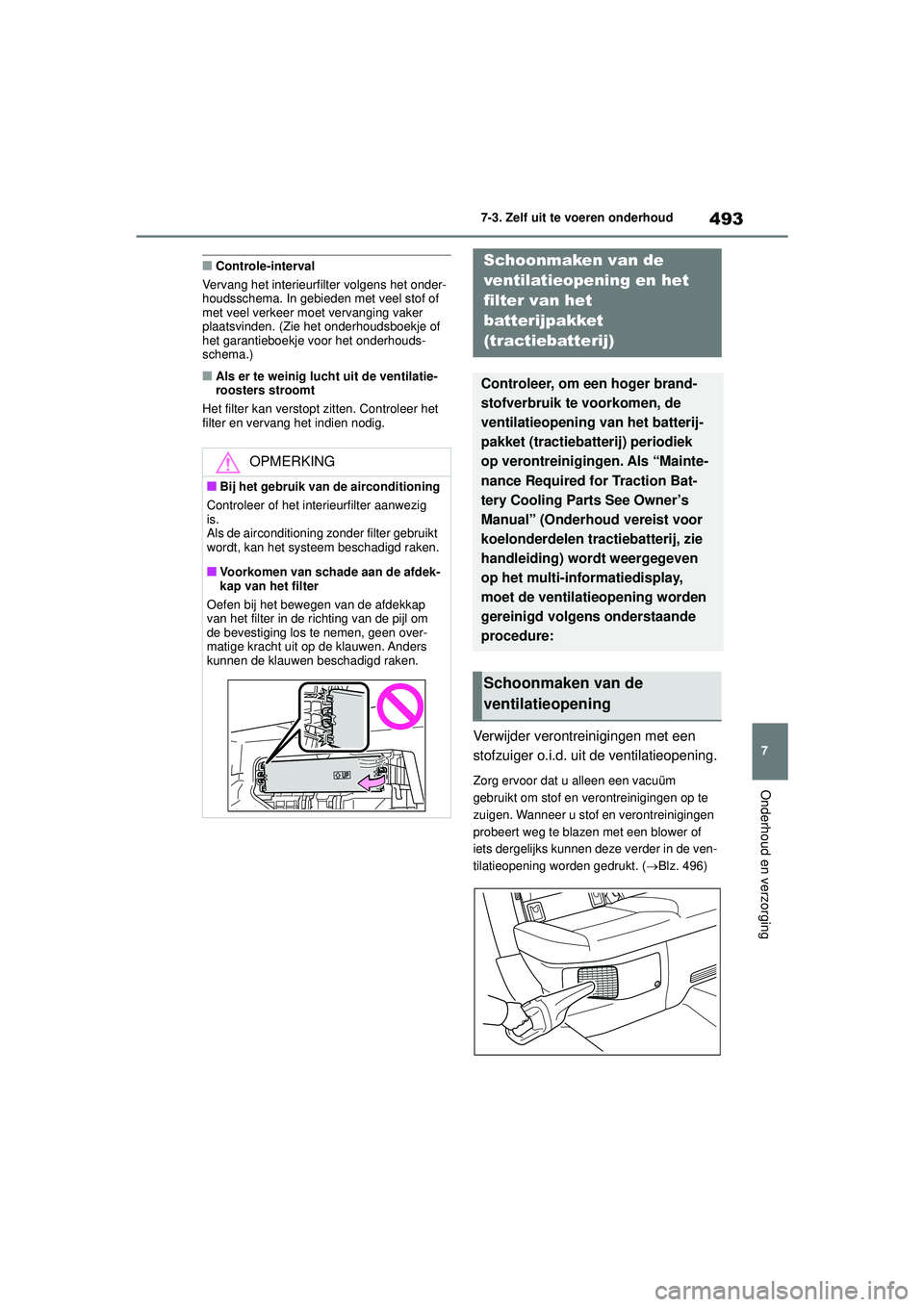

493
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
■Controle-interval
Vervang het interieurfilter volgens het onder-
houdsschema. In gebieden met veel stof of
met veel verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje of
het garantieboekje voor het onderhouds-
schema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
Verwijder verontreinigingen met een
stofzuiger o.i.d. ui t de ventilatieopening.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. ( Blz. 496)
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Voorkomen van schade aan de afdek-
kap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Schoonmaken van de
ventilatieopening en het
filter van het
batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batterij-
pakket (tractiebatterij) periodiek
op verontreinigingen. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopening
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 493 Tuesday, August 25, 2020 9:11 AM

495
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
Maak het filter vast aan de 2 klem-
men zoals aangegeven in de
afbeelding.
Maak de klauw vast om het filter te
plaatsen.
Zorg ervoor dat het filter niet geknikt of ver-
bogen wordt bij het plaatsen.
7
Plaats de kap op de ventilatieope-
ning.
Plaats de gesp van de kap zoals
aangegeven in de afbeelding.
Druk de afdekkap aan om de 3 klau-
wen vast te maken.
8 Plaats de clip met een kruiskop-
schroevendraaier.
■Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventil atieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen.
Controleer en reinig de ventilatieopening
regelmatig.
●Onjuist omgaan met de kap en het filter
van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Als Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het
multi-informatiedisplay
●Verwijder de afdekkap van de ventilatie-
openingen en reinig het filter als deze
waarschuwingsmelding wordt weergege-
ven op het multi-informatiedisplay.
(  Blz. 494)
●Start na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
wordt weergegeven.
Het kan tot 20 minuten rijden met de auto
na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer
de waarschuwingsmelding na ongeveer 20
minuten rijden niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventila-
tieopening
●Maak de ventilatieopening niet schoon
met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatte-
rij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 495 Tuesday, August 25, 2020 9:11 AM

523
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
■Waarschuwingslampje PCS
■Controlelampje Traction Control
■Waarschuwingslampje parkeerrem
Waarschuwings-
lampjeDetails/handelingen
(Knippert of brandt)
(indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS (Pre-Crash
Safety-systeem).
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety-systeem) is tijdelijk niet beschikbaar, corrige-
rende maatregelen kunnen noodzakelijk zijn.
 Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( Blz. 255)
Als het PCS (Pre-Crash Safety-syst eem) of de VSC (Vehicle Stability Con-
trol-systeem) wordt uitg eschakeld, gaat het waarschuwingslampje PCS
branden.
 Blz. 264
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het VSC-systeem;
 De TRC; of
 De Hill Start Assist Control
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
Mogelijk is de parkeerrem niet vo lledig geactiveerd of gedeactiveerd
 Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeactiveerd is. Als het
lampje uitgaat nadat de parkeerrem gedeactiveerd is, werkt het systeem
normaal.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 523 Tuesday, August 25, 2020 9:11 AM
