2020 TOYOTA COROLLA HYBRID sensor

347
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
●Neem de volgende voorzorgsmaatrege-
len met betrekking tot de modus par-
keerplaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren
verlaten is een functie die wordt gebruikt
bij het wegrijden van een parkeerplaats
na het fileparkeren. Deze functie kan
echter mogelijk niet worden gebruikt
wanneer obstakels of mensen worden
gesignaleerd vóór de auto. Gebruik
deze functie uitsluitend bij het wegrijden
van een parkeerplaats na het fileparke-
ren. Wanneer de stuurregeling in wer-
king is, schakel dan het systeem uit met
de S-IPA-schakelaar of bedien het
stuurwiel om de regeling te beëindigen.
●Als de modus parkeerplaats fileparkeren
verlaten in de volgende gevallen
abusievelijk word
t gebruikt, raakt de
auto mogelijk een obstakel.
De functie voor het verlaten van de par-
keerplaats wordt gebruikt in een richting
waar zich een obstakel bevindt, maar
het obstakel wordt niet gesignaleerd
door de zijsensoren (bijvoorbeeld wan-
neer de auto direct naast een paal
staat).
●Neem de volgende voorzorgsmaatrege-
len in acht, aangezien de sensoren
mogelijk niet meer goed werken, wat
een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan, enz.
Anders werken de sensoren mogelijk
niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks
op de sensoren. De apparatuur werkt
mogelijk niet goed als gevolg van bloot-
stelling aan een sterke waterdruk. Wan-
neer de bumper iets raakt, werkt de
apparatuur mogelijk niet goed meer als
gevolg van een storing in de sensor.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De sensoren werken in de volgende
situaties mogelijk niet goed, wat een
ongeval tot gevolg kan hebben. Rijd met
de nodige voorzichtigheid.
• Obstakels aan de zijkant kunnen niet worden gesignaleerd totdat de scan van
de zijkanten is voltooid. (→ Blz. 297)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf
opzij naderen niet worden gesignaleerd.
• De sensor is bevroren (zodra de sensor ontdooit, zal het sys teem weer normaal
werken).
Er wordt mogelijk een waarschuwings-
melding weergegeven bij zeer lage tem-
peraturen doordat de sensor is bevroren
en hij daardoor mogelijk geen gepar-
keerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in een gebied waar
het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoon- golven in de buurt, zoals een claxon of
sensoren van een ander voertuig, de
motor van een motorfiets of de lucht-
remmen van een groot voertuig.
• Zware regenval of een andere oorzaak waardoor er te veel water op uw auto
terechtkomt.
• De hoek van de sensor wijkt mogelijk af wanneer de ondersteuningsregeling
start, zelfs wanneer er een geparkeerde
auto op de beoogde parkeerplaats
staat. Laat de auto nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
• Monteer geen accessoires binnen het detectiegebied van de sensor.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 347 Thursday, October 3, 2019 10:56 AM

350
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
■Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding sig-
naleert en het systee m in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpe n de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als het TRC/VSC/ABS-systeem in wer-
king is
Het controlelampje Traction Control knippert
wanneer het TRC/VSC/ABS-systeem in wer-
king is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van het hybridesysteem
naar de wielen beperken. Als u dan op
drukt, kunt u de auto waarschijnlijk gemakke-
lijker los krijgen door te ‘schommelen’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (tractiecon-
trole UIT) wordt op het multi-informatiedisplay
weergegeven.
Druk nogmaals op om het systeem
weer in te schakelen.
■Zowel TRC als VSC uitschakelen
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de TRC en VSC uit
te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het
multi-informatiedisplay weergegeven.
*
Druk nogmaals op om het systeem
weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys- teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( →Blz. 247)
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitgeschakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden wordt
voldaan, werkt de Hill Start Assist Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achteruit
bergop wegrijden).
●De auto staat stil
●Het gaspedaal wordt niet ingetrapt
●De parkeerrem is niet geactiveerd
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 350 Thursday, October 3, 2019 10:56 AM

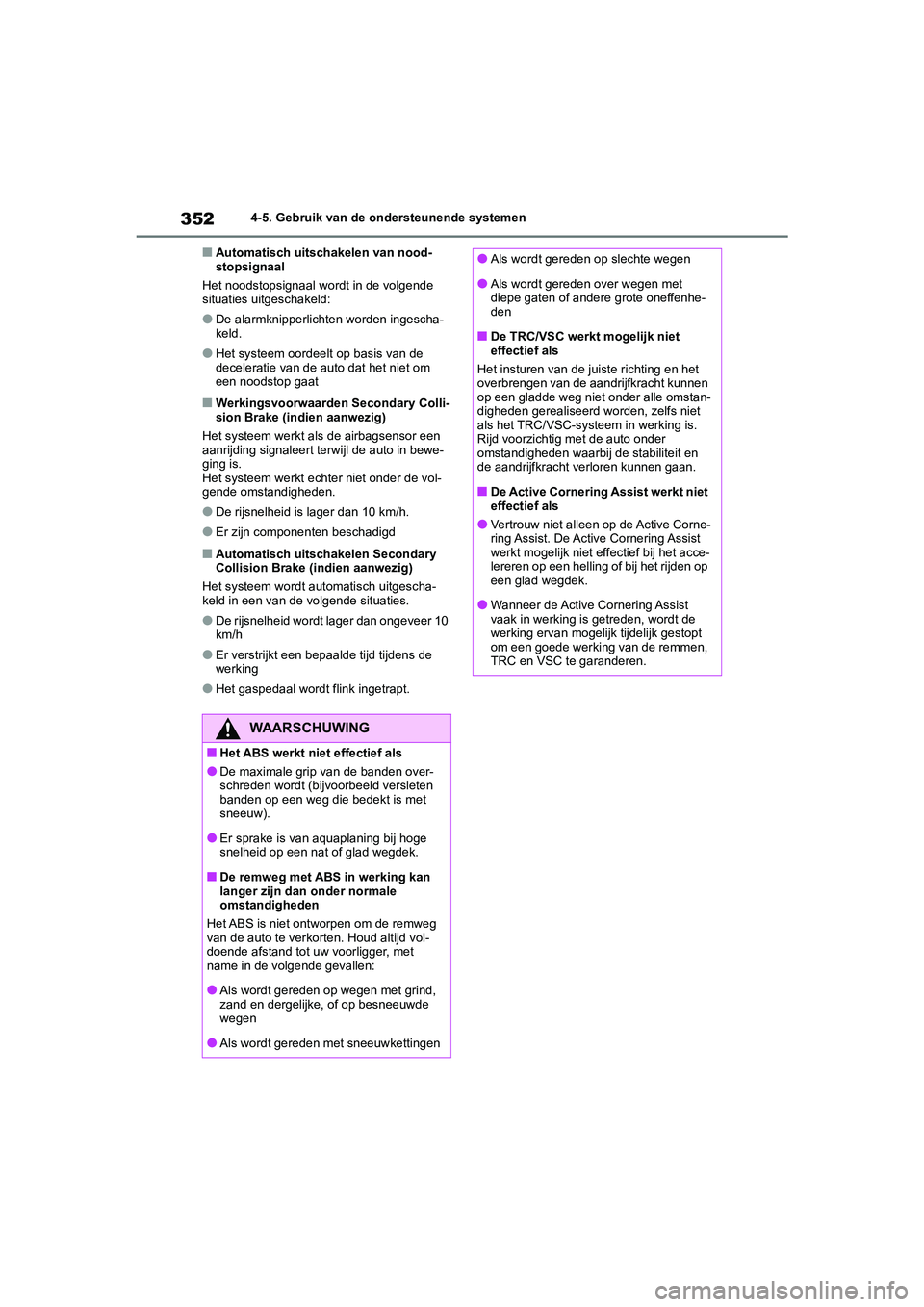

352
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden ingescha-
keld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat
■Werkingsvoorwaarden Secondary Colli-
sion Brake (indien aanwezig)
Het systeem werkt als de airbagsensor een
aanrijding signaleert terwijl de auto in bewe-
ging is.
Het systeem werkt echter niet onder de vol-
gende omstandigheden.
●De rijsnelheid is lager dan 10 km/h.
●Er zijn componenten beschadigd
■Automatisch uitschakelen Secondary
Collision Brake (indien aanwezig)
Het systeem wordt automatisch uitgescha-
keld in een van de volgende situaties.
●De rijsnelheid wordt lager dan ongeveer 10
km/h
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
WAARSCHUWING
■Het ABS werkt niet effectief als
●De maximale grip van de banden over-
schreden wordt (bijvoorbeeld versleten
banden op een weg die bedekt is met
sneeuw).
●Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
■De remweg met ABS in werking kan
langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg
van de auto te verkorten. Houd altijd vol-
doende afstand tot uw voorligger, met
name in de volgende gevallen:
●Als wordt gereden op wegen met grind,
zand en dergelijke, of op besneeuwde
wegen
●Als wordt gereden met sneeuwkettingen
●Als wordt gereden op slechte wegen
●Als wordt gereden over wegen met
diepe gaten of andere grote oneffenhe-
den
■De TRC/VSC werkt mogelijk niet
effectief als
Het insturen van de juiste richting en het
overbrengen van de aandrijfkracht kunnen
op een gladde weg niet onder alle omstan-
digheden gerealiseerd worden, zelfs niet
als het TRC/VSC-systeem in werking is.
Rijd voorzichtig met de auto onder
omstandigheden waarbij de stabiliteit en
de aandrijfkracht verloren kunnen gaan.
■De Active Cornering Assist werkt niet
effectief als
●Vertrouw niet alleen op de Active Corne-
ring Assist. De Active Cornering Assist
werkt mogelijk niet eff ectief bij het acce-
lereren op een helling of bij het rijden op
een glad wegdek.
●Wanneer de Active Cornering Assist
vaak in werking is getreden, wordt de
werking ervan mogelijk tijdelijk gestopt
om een goede werking van de remmen,
TRC en VSC te garanderen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 352 Thursday, October 3, 2019 10:56 AM

356
COROLLA HV_TMMT_EE4-6. Rijtips

Gebruik vloeistoffen die geschikt zijn
voor winterse omstandigheden.
• Motorolie
• Koelvloeistof motor/vermogensregeleen-
heid
• Ruitensproeiervloeistof
 Laat de toestand van de 12V-accu
controleren door een monteur.
 Laat vier winterbanden onder uw
auto monteren of schaf een set
sneeuwkettingen voor de voorwielen
aan.
Controleer of alle banden dezelfde maat
hebben en van hetzelfde merk zijn en con-
troleer of de sneeuwkettingen geschikt zijn
voor de bandenmaat van uw auto.
Rijden in de winter
Tref voor het aanbreken van de
winter de noodzakelijke voorberei-
dingen en voer de benodigde con-
troles uit. Pas uw rijgedrag altijd
aan de actuele weersomstandighe-
den aan.
Voorbereidingen voor de
winter
WAARSCHUWING
■Rijden met winterbanden
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Gebruik banden met de voorgeschreven
maat.
●Zorg ervoor dat de bandenspanning aan
de specificatie voldoet.
●Rijd niet harder dan de toegestane snel-
heid of harder dan de snelheidslimiet
die geldt voor de gebruikte winterban-
den.
●Monteer winterbanden op alle wielen.
■Rijden met sneeuwkettingen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Anders kunnen een aanrijding en ernstig
letsel het gevolg zijn.
●Rijd niet harder dan de maximaal toege-
stane snelheid voor de gebruikte
sneeuwkettingen of niet harder dan 50
km/h, afhankelijk van welke snelheid de
laagste is.
●Vermijd het rijden over slechte wegdek-
ken en over gaten.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
●Minder uw snelheid alvorens een bocht
aan te snijden zodanig, dat u zeker weet
dat de auto bestuurbaar blijft.
●Gebruik het LTA-systeem (Lane Tracing
Assist) niet. (indien aanwezig)
OPMERKING
■Repareren of vervangen van winter-
banden
Laat winterbanden repareren of vervangen
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
of door een bandenspecialist.
Het verwijderen en plaatsen van winter-
banden heeft namelijk invloed op de wer-
king van de bandenspanningssensoren en
-zenders.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 356 Thursday, October 3, 2019 10:56 AM

358
COROLLA HV_TMMT_EE4-6. Rijtips
Zijketting (diameter 3 mm)
Zijketting (breedte 10 mm)
Zijketting (lengte 30 mm)
Dwarsketting (diameter 4 mm)
Dwarsketting (breedte 14 mm)
Dwarsketting: (lengte 25 mm)
De wetgeving met bet rekking tot het
gebruik van sneeuwkettingen verschilt
per land en per soort weg. Stel u op de
hoogte van lokale voorschriften alvo-
rens sneeuwkettin gen te monteren.
■Monteren van sneeuwkettingen
Neem de volgende voorzorgsmaatregelen in
acht bij het monteren en verwijderen van
sneeuwkettingen:
●Monteer en verwijder de sneeuwkettingen
op een veilige locatie.
●Monteer de sneeuwkettingen uitsluitend op
de voorwielen. Gebruik geen sneeuwket-
tingen om de achterwielen.
●Plaats de sneeuwkettingen zo strak moge-
lijk om de voorwielen. Zet de sneeuwkettin-
gen na 0,5 - 1 km opnieuw vast.
●Monteer de sneeuwkettingen volgens de
meegeleverde gebruiksaanwijzing.
Wetgeving met betrekking
tot het gebruik van
sneeuwkettingen
OPMERKING
■Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn,
werken de bandenspanningssensoren en
-zenders mogelijk niet goed.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 358 Thursday, October 3, 2019 10:56 AM

439
7
COROLLA HV_TMMT_EE 7-1. Onderhoud en verzorging
Onderhoud en verzorging
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■Bij het wassen van de voorruit
(auto's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in de stand
OFF. Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de rui-
tenwisserbladen beschadigd raken.
Uit
AUTO
●Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
●Wanneer een natte doek of iets derge-
lijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de regen-
sensor
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaat-
pijp niet aan totdat deze voldoende is
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 439 Thursday, October 3, 2019 10:56 AM

440
COROLLA HV_TMMT_EE7-1. Onderhoud en verzorging
OPMERKING
●Verwijder vuil van
de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Voorkomen van beschadiging van de
ruitenwisserarmen voor
Trek eerst de ruitenwisserarm aan de
bestuurderszijde omhoog en daarna die
aan de passagierszijde. Begin, als u de
ruitenwisserarmen weer in hun oorspron-
kelijke stand terugzet, aan de passagiers-
zijde.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF. Als de ruitenwisserschakelaar in
stand AUTO staat, kunnen de ruitenwis-
sers in werking treden waardoor de ruiten-
wisserbladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Auto's met Rear View Monitor-systeem:
Stel de camera of de omgeving ervan tij-
dens het wassen van de auto niet bloot
aan sterke waterstralen uit een hoge-
drukreiniger. Door de kracht van de
waterstralen werkt het apparaat moge-
lijk niet goed meer.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdekkin-
gen), stekkers of de volgende onderde-
len. Wanneer onderdelen in aanraking
komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
●Houd de sproeierkop op ten minste 30
cm van de carrosserie. Anders kunnen
kunststof delen, zoals lijsten en bum-
pers, vervormd of beschadigd raken.
Houd de sproeierkop ook niet de hele
tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit. Daar
bevindt zich de luchtinlaatopening voor
de airconditioning en als daar water
doorheen komt, werkt de airconditioning
mogelijk niet goed.
●Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 440 Thursday, October 3, 2019 10:56 AM

458
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud
Wissel de banden zoals aangegeven in
de afbeelding.
Vo o r
Toyota beveelt aan om de banden ongeveer
elke 10.000 km van plaats te wisselen om
een gelijkmatig slijtagepatroon en een lan-
gere levensduur van de banden te verkrij-
gen. Vergeet bij het wisselen van voor- en achter-
banden met een verschillende bandenspan-
ning niet om na het wisselen het
bandenspanningswaarschuwingssysteem te
initialiseren.
Uw auto is uitgerust met een banden-
spanningswaarschu
wingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder door mi ddel van een waar-
schuwingslampje gewaarschuwd.
(→Blz. 500)
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningsw aarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de
OE-specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
OPMERKING
●Zorg ervoor dat de banden de juiste
spanning hebben. Bij een te lage ban-
denspanning zullen de banden sneller
beschadigd raken.
●Rijd niet door diepe gaten of tegen hoge
of scherpe voorwerpen aan of erover-
heen. Anders kunnen de banden en vel-
gen ernstig beschadigd raken.
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
Wisselen van banden
Bandenspannings-
waarschuwingssysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 458 Thursday, October 3, 2019 10:56 AM
