2020 TOYOTA COROLLA sensor

1924-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nAktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet
kan aktiveras/inaktiveras med
(  sid. 482) på informationsdis-
playen.
Systemet aktiveras automatiskt varje
gång startknappen tr ycks till tändnings-
läge.
Om systemet är avstängt tänds
PCS-varningslampan och ett med-
delande visas på informationsdis-
playen.
nÄndra avståndsinställningen
för varningen i det aktiva
krockskyddet
Avståndsinställningen för det akti-
va krockskyddssystemet kan änd-
ras med ( sid. 482) på infor-
mationsdisplayen.
VARNING
nNär det aktiva krockskyddssyste-
met ska inaktiveras
I följande situationer ska systemet in-
aktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt
vilket kan leda till en olycka med
svåra eller livshotande skador som
följd:
lOm bilen bogseras
lOm bilen bogserar en annan bil
lOm bilen transporteras med lastbil,
båt, tåg eller liknande transportme-
del
lOm bilen är upphöjd på en lyft med
hybridsystemet igång och däcken
kan rotera fritt
lVid kontroll av bilen med prov-
ningstrumma, t.ex. chassidynamo-
meter eller med testinstrument för
hastighet, eller hjulbalanserare i
bilen
lOm den främre stötfångaren eller
frontgrillen utsätts fö r en kraftig stöt
på grund av en olyckshändelse
eller annan orsak
lOm bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en funk-
tionsstörning har uppstått
lOm bilen körs på ett sportigt sätt
eller i terräng
lOm däcken inte har korrekt lufttryck
lOm däcken är svårt slitna
lOm andra däck än de som specifi-
ceras är monterade på bilen
lOm snökedjor är monterade
lOm nödhjul eller reparationssatsen
för akut däcklagning används
lOm utrustning (t.ex. snöplog eller
liknande) som eventuellt blockerar
radarsensorn eller den främre ka-
meran är tillfälligt monterad på bilen
Ändra inställningar för det
aktiva krockskyddet
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 192 Wednesday, March 3, 2021 9:48 AM

195
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE • Om det finns mönster eller färg fram-
för din bil som kan misstas för ett av-
känningsbart föremål
• Om vatten, snö, damm etc virvlar upp på bilens framsida
• Vid omkörning av ett avkänningsbart
föremål som byter fil eller svänger till
höger/vänster
• Vid förbikörning av ett avkänningsbart föremål i en mötande fil som har stan-
nat för att svänga till höger/vänster
• Om ett avkänningsbart föremål när- mar sig mycket nära och sedan stan-
nar innan det kommer in i din bils kör-
bana
• Om fronten på bilen är höjd eller
sänkt, t.ex. på en ojämn vägbana eller
kuperad väg
• Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en järnbro
• Om ett metallföremål (manlucka,
stålplåt, etc), trappsteg eller något
som skjuter ut framför din bil
• Vid passage under ett föremål (väg-
skylt, annonstavla etc) • Om du närmar dig en elektrisk väg-
bom, bom vid parkeringsplats, eller
annan bom som öppnas och stängs
• I en automatisk biltvätt
• Vid körning genom eller under föremål som kan vidröra din bil, t.ex. tätt gräs,
trädgrenar eller en banderoll
• Vid körning genom ånga eller rök
• Vid körning nära ett föremål som re-
flekterar radiovågor, t.ex. en stor last-
bil eller ett räcke
• Vid körning nära TV-mast, radiosta- tion, elektrisk kraftanläggning eller
annan plats där starka radiovågor
eller elektriskt brus kan förekomma.
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och den främre kame-
ran eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart fö- remål skakar
• Om ett avkänningsbart föremål gör en plötslig manöver (t.ex. girar tvärt, ac-
celererar eller bromsar in)
• Om din bil snabbt närmar sig ett av-
känningsbart föremål
• Om ett avkänningsbart föremål inte befinner sig direkt framför din bil
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 195 Wednesday, March 3, 2021 9:48 AM

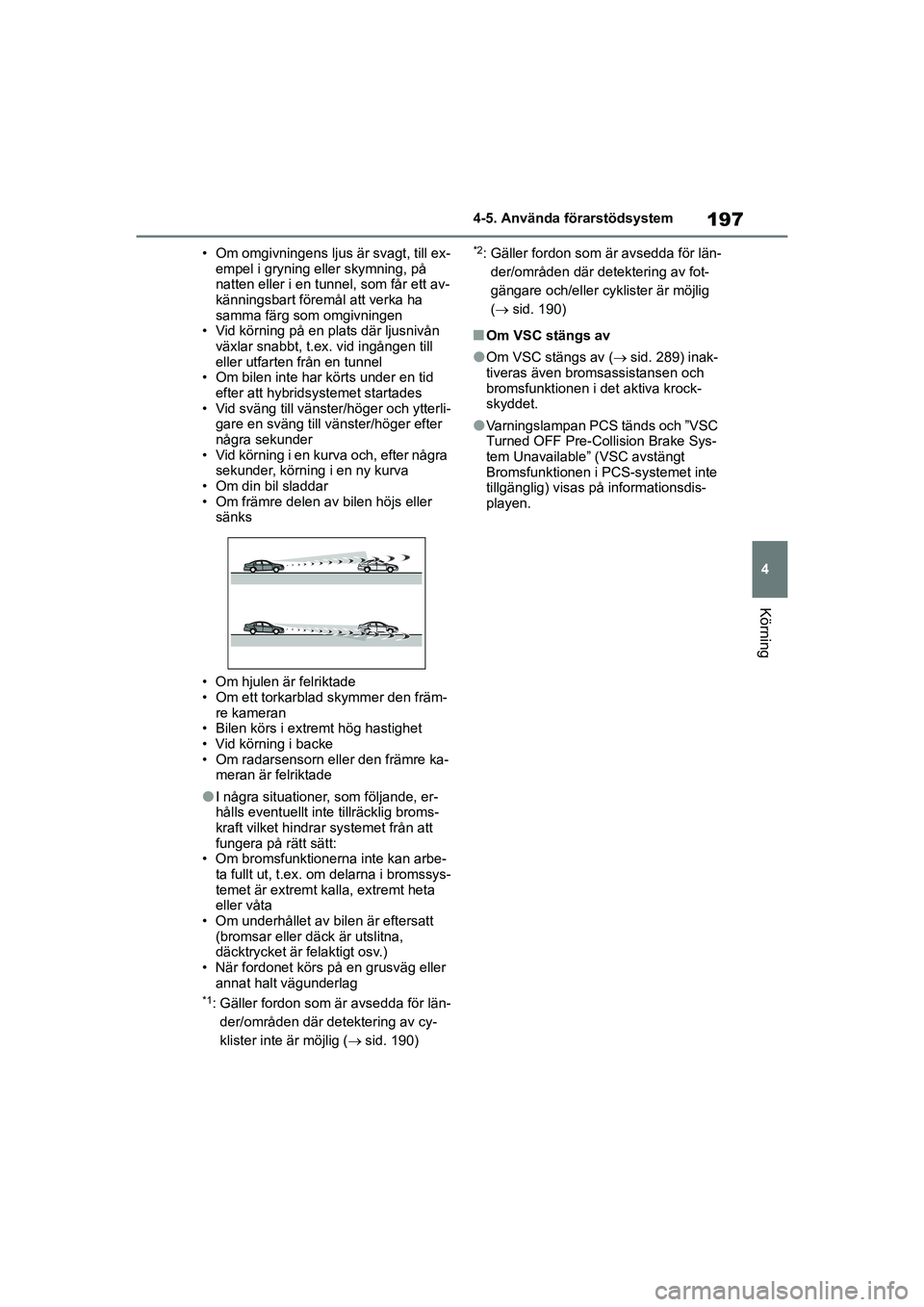

197
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE • Om omgivningens ljus är svagt, till ex-
empel i gryning e ller skymning, på
natten eller i en tunnel, som får ett av-
känningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om bilen inte har körts under en tid
efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer den främ- re kameran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller den främre ka- meran är felriktade
lI några situationer, som följande, er-
hålls eventuellt inte tillräcklig broms-
kraft vilket hindrar systemet från att
fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbe- ta fullt ut, t.ex. om delarna i bromssys-
temet är extremt kalla, extremt heta
eller våta
• Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
• När fordonet körs på en grusväg eller annat halt vägunderlag
*1: Gäller fordon som är avsedda för län-
der/områden där detektering av cy-
klister inte är möjlig ( sid. 190)
*2: Gäller fordon som är avsedda för län-
der/områden där detektering av fot-
gängare och/eller cyklister är möjlig
( sid. 190)
nOm VSC stängs av
lOm VSC stängs av ( sid. 289) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned OFF Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt
Bromsfunktionen i PCS-systemet inte
tillgänglig) visas på informationsdis-
playen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 197 Wednesday, March 3, 2021 9:48 AM

2064-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lNär systemet faststä ller att föraren kör
utan att hålla i ratten medan systemet
är aktivt
Om föraren fortsätter att inte ha händer-
na på ratten hörs summertonen, föraren
varnas och funktionen stängs tillfälligt
av. Varningen visas på samma sätt när
föraren fortsätter att vrida ratten med
mycket små rörelser.
lNär systemet bedömer att bilen inte
kommer att svänga och istället avvika
från sitt körfält vid körning i en kurva
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Om systemet känner av
om bilen körs i en kurva kan varningarna
ske tidigare än vid körning på en rak
väg.
lNär systemet bedömer att föraren kör
utan att hålla i ratten medan rattassis-
tansen i styrassistansfunktionen är
aktiv
Om föraren fortsätter att köra utan att
hålla i ratten och ratt assistansen är aktiv
hörs summertonen och föraren varnas.
Varje gång summertonen hörs förlängs
tiden som den ljuder.
nTrötthetsvarnare, funktion
När systemet bedömer att bilen kränger
medan trötthetsvarnaren är aktiverad
hörs en summerton och ett varnings-
meddelande som uppmanar föraren att
ta en paus samt symbolen som visas på
bilden, visas samtidigt på informations-
displayen. Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indi-
katorn tänds med orange sken ska du
följa lämplig metod för felsökning. Dess-
utom, om ett annat varningsmeddelande
visas ska du följa anvisningarna i på
skärmen.
l”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
l”LTA Unavailable” (LTA är ej tillgäng-
lig)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än den främre kameran. Stäng
av LTA-systemet, vänt a en kort stund
och slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområdet
för LTA. Kör långsammare.
nSpecialinställning
Inställningar för funktionen kan ändras.
( sid. 482)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 206 Wednesday, March 3, 2021 9:48 AM

207
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
nMätarvisning
Informationsdisplay
Inställd hastighet
Kontrollampor
nReglage för farthållare
Avståndskontroll bil-till-bil, regla-
ge
”+RES”, knapp
Farthållare, huvudreglage
Avstängningsreglage
”–SET”, knappAktiv farthållare med
radar från 0 km/tim
*
I avståndshållningsläge bil-till-
bil accelererar bilen eller brom-
sar in eller stannar automatiskt
för att matcha framförvarande
fordons växlande hastighet
även om gaspedalen inte är
nedtrampad. I farthållningsläge
körs bilen med konstant has-
tighet.
Använd den aktiva farthållaren
med radar från 0 km/tim på mo-
torvägar.
 Avståndshållningsläge bil-till-
bil ( sid. 209)
 Läge för farthållning
( sid. 214)
Systemkomponenter
VARNING
nInnan du använder den aktiva
farthållaren från 0 km/tim
lSäkerheten under körning är helt
och hållet förarens ansvar. Förlita
dig inte enbart på systemet, kör sä-
kert genom att alltid vara uppmärk-
sam på omgivningen.
lDen aktiva farthållaren från 0 km/tim
ger körassistans fö r att minska föra-
rens arbete. Det finns dock begräns-
ningar i assistansen som kan ges.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Om sensorn inte tycks känna av framförvarande bil på korrekt sätt:
 sid. 216
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt sid. 217
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 207 Wednesday, March 3, 2021 9:48 AM

209
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
Det här läget använder en radar som känner av närvaron av fordon upp till
cirka 100 m framför, fastställer avstånd
et bil-till-bil och upprätthåller ett
lämpligt avstånd till det framförvarande fordonet. Det önskade avståndet
bil-till-bil kan också ställas in med k nappen för avståndskontroll bil-till-bil.
Vid körning i uppförs- eller nedförsbacka r kan avståndet bil-till-bil bli kortare.
Exempel på körning med fast hastighet
När det inte finns några framförvarande bilar
Bilen färdas med den av föraren inställda hastigheten.
VARNING
lVid påfarter till motorvägar
lOm väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
lOm regn, snö, etc täcker radarns
eller främre kamerans främre yta
lI trafikförhållanden som kräver upp-
repad acceleration och inbromsning
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
lOm avståndsvarningssummern
hörs ofta
Köra i läget för avståndskontroll bil-till-bil
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 209 Wednesday, March 3, 2021 9:48 AM

215
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

När den aktuella inställda hastig-
heten är högre än den avkända
hastighetsgränsen
Håll reglaget ”–SET” intryckt.
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan akti-
veras/inaktiveras i på informa-
tionsdisplayen. ( sid. 97)
nAktiv farthållare med radar från
0 km/tim kan ställas in när
lVäxelspaken är i D.
lDen önskade inställda hastigheten
kan ställas in när körhastigheten är
minst cirka 30 km/tim.
(Om körhastigheten emellertid ställs
in medan bilens hastighet är under
cirka 30 km/tim kommer den inställda
hastigheten att ställas in på cirka
30 km/tim.)
nAccelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den inställ-
da hastigheten. I läget för avståndskon-
troll bil-till-bil kan bilen sakta in under
den inställda hastigheten för att hålla av-
ståndet till den framförvarande bilen.
nOm bilen stannar under följning av
framförvarande fordon
lEn tryckning på reglaget ”+RES”
medan framförvarande fordon stannar
återupptar följandet av framförvaran-
de fordon om fordonet kör iväg inom
cirka 3 sekunder efter att reglaget
trycktes in.
lOm framförvarande fordon kör iväg
inom 3 sekunder efter att din bil stannat
så återupptas uppföljningskörningen.
nAutomatisk inaktivering av av-
ståndskontroll bil-till-bil
Avståndskontrollen bil-till-bil inaktiveras
automatiskt i följande situationer.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är av-
stängt.
lSensorn kan inte känna av på rätt sätt
eftersom den är övertäckt av något fö-
remål.
lBromsen i det aktiva krockskyddssys-
temet är aktiverad.
lParkeringsbromsen är ansatt.
lBilen har stannats av systemkontrol-
len på en brant backe.
lFöljande känns av när bilen har stan-
nats av systemkontroll:
• Föraren har inte spänt fast säkerhets-
bältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minu- ter
Om körning med avståndskontroll bil-till-
bil kopplas bort automatiskt av andra or-
saker än ovanstående kan ett fel ha
uppstått i systemet. Kontakta en auktori-
serad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
nAutomatisk inaktive ring av farthåll-
ning
Farthållningsläget inaktiveras automa-
tiskt i följande situationer:
Aktivera/inaktivera den
aktiva farthållaren med radar
och vägskyltsigenkänning
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 215 Wednesday, March 3, 2021 9:48 AM

2164-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lDen verkliga hastigheten är över cirka
16 km/tim under den inställda hastig-
heten.
lBilens hastighet sjunker under cirka
30 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är av-
stängt.
lBromsen i det aktiva krockskyddssys-
temet är aktiverad.
Om körning i farthållningsläge kopplas
bort automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nDen aktiva farthållaren med vägs-
kyltsigenkänning fungerar eventu-
ellt inte på rätt sätt när
När du använder den här funktionen ska
du kontrollera hastighetsbegränsnings-
skylten som visas eftersom den aktiva
farthållaren med radar och med vägs-
kyltsigenkänning eventuellt inte fungerar
på rätt sätt i förhållanden när RSA even-
tuellt inte aktivera s eller gör korrekt de-
tektering ( sid. 226).
I följande situationer kan den inställda
hastigheten eventuellt inte ändras till
den detekterade hastighetsgränsen
genom att reglaget ”+RES”/”–SET” hålls
intryckt.
lOm ingen information om hastighets-
gränsen finns
lNär den detekterade hastighetsgrän-
sen är densamma som den inställda
hastigheten.
lOm den detekterade hastighetsgrän-
sen är utanför hastighetsområdet
inom vilket den aktiva farthållaren
med radar kan fungera
nBromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en funktionsstörning.
nVarningsmeddelanden och sum-
mertoner för den aktiva farthållaren
med radar från 0 km/tim
Varningsmeddelanden och summerto-
ner används för att indikera systemstör-
ningar eller för att informera föraren om
behovet av försiktighet i körningen. Läs
meddelandet och följ anvisningarna om
ett varningsmeddelande visas på infor-
mationsdisplayen. ( sid. 188, 429)
nOm sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på broms-
pedalen om bilen inte saktar ner tillräck-
ligt, eller trampa på gaspedalen om du
behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras eventu-
ellt inte avståndsvarningen ( sid. 213).
lFordon som plötsligt kör in framför dig
lFordon som kör sakta
lFordon som inte kör i samma körfält
lFordon som är mindre baktill (t.ex.
släp utan last)
lMotorcyklar som färdas i samma körfält
lOm vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
lOm din bil pekar uppåt (kan orsakas
av tung last i bagagerummet etc.)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 216 Wednesday, March 3, 2021 9:48 AM
