2020 TOYOTA C-HR sensor

4644-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
PKSB (parkeringsbremseassistent)
nParkeringsbremseassistentfunk tion (ubevægelige objekter)
Der anvendes ultralydssensorer til at registrere ubevægelige objek-
ter, fx en mur, i registreringso mrådet ved kørsel med lav hastighed
eller bakning. ( S. 472)
nParkeringsbremseassistentfunkti on (trafik bag bilen) (hvis
monteret)
Radarsensorer bag på bilen bruges til at registrere biler, der nær-
mer sig, i registreringsområdet bag bilen under bakning. ( S. 481)
: Hvis monteret
Parkeringsbremseassistenten omfatter følgende funktioner, der
aktiveres ved kørsel med lav hast ighed eller bakning, fx ved par-
kering. Når systemet vurderer, at risikoen for en kollision med et
registreret objekt er høj, vises en advarsel for at opfordre føre-
ren til at undvige. Hvis systemet vurderer, at der er ekstremt høj
risiko for en kollision med et registreret objekt, aktiveres brem-
serne automatisk for at hjælpe me d at undgå kollisionen eller re-
ducere kollisionskraften.
PKSB-system (parkeringsbremseassistent)
OM10566DK.book Page 464 Frid ay, January 29, 2021 9:55 AM

4704-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
nHvis parkeringsbremseassistenten har været aktiveret
Hvis bilen bliver stoppet af parkeri ngsbremseassistenten, deaktiveres parke-
ringsbremseassistenten, og PKSB OFF-i ndikatoren lyser. Hvis parkerings-
bremseassistenten aktiveres unødvendigt, kan bremsestyringen annulleres
ved at træde på bremsepedalen eller vente ca. 2 sekunder, til den annulleres
automatisk. Bilens kan derefter betjenes ved at trykke speederen ned.
n Genaktivering af par keringsbremseassistenten
Parkeringsbremseassistenten aktiveres igen, når den er deaktiveret på grund
af aktivering af parkeringsbremseassistenten, ved enten at aktivere systemet
igen (
S. 465) eller slå tændingskontakten fra og derefter stille den på ON
igen. Hvis objektet ikke længere er i bilens kørselsretning, eller\
hvis bilens
kørselsretning ændres (fx ved skift fr a fremadkørsel til bakning eller fra bak-
ning til fremadkørsel), aktiveres systemet desuden automatisk igen.
n Hvis "Parkeringshjælpebremse ikke ti lgængelig" vises på multi-informa-
tionsdisplayet, og PKSB OFF-indikatoren blinker
Initialisering er muligvis ikke udført, efter at en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet igen.
n Hvis "Parkeringshjælpebremse ikke tilgængelig" og "Parkeringsassi-
stent ikke tilgængelig. Rengør parkeringsassistentens sensor" vises på
multi-informationsdisplayet, og PKSB OFF-indikatoren blinker
l En sensor kan blive dækket af is, sne, snavs osv. Fjern eventuel is, sne,
snavs osv. fra sensoren, så systemet kan fungere normalt igen.
Hvis meddelelsen fortsat vises, efter sensoren er rengjort, eller hvis den vi-
ses, selvom sensoren er ren, skal bilen efterses af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
l Sensoren kan være frossen.
Når isen smelter, fungerer systemet normalt igen.
l Der løber muligvis konstant vand over sensorens overflade.
Når systemet vurderer, at der ikke er et problem, vender det tilbage til nor-
mal tilstand.
n Hvis en pol på 12-voltsbatteriet har været frakoblet og tilkoblet
Systemet skal initialiseres. Systemet initialiseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på mindst 35 km/t. På biler med parke-
ringsbremseassistent skal rattet desuden drejes helt til venstre og højre med
bilen standset.
OM10566DK.book Page 470 Frid ay, January 29, 2021 9:55 AM

4714-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK
ADVARSEL
nParkeringsbremseassistents ystemets begrænsninger
Stol ikke blindt på systemet, da det kan føre til en ulykke.
l Føreren har alene ansvaret for en sikker kørsel. Kør altid forsigtigt, og hold
godt øje med omgivelserne. Parkeringsbremseassistenten er beregnet til
at reducere effekten af en kollision. I nogle situationer fungerer den dog
muligvis ikke.
l Parkeringsbremseassistentsystemet er ikke beregnet til at stoppe bilen
helt. Selvom systemet har stoppet bilen, skal du straks træde på bremse-
pedalen, da bremsestyringen annulleres efter ca. 2 sekunder.
BEMÆRK
nHvis "Parkeringshjælpebremse ikke tilgængelig" vises på multi-infor-
mationsdisplayet, og PKSB OFF-indikatoren blinker
Hvis denne meddelelse vises, straks efter at tændingskontakten er stillet på
ON, skal du køre forsigtigt og være opmærksom på omgivelserne. Det kan
være nødvendigt at køre i bilen i et stykke tid, før systemet vender tilbage til
normal funktion. (Hvis systemet ikke vender tilbage til normal funktion, når
du har kørt et stykke tid, skal du rengøre sensorerne og områderne omkring
dem på kofangerne).
OM10566DK.book Page 471 Frid ay, January 29, 2021 9:55 AM

4724-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
Parkeringsbremseas sistentfunktion
(ubevægelige objekter)

Denne funktion aktiveres i situationer som de nedenstående, hvis der
registreres et objekt i bilens kørselsretning.
nVed kørsel med lav hastighed, hvor der ikke trædes på brem-
sen, eller der trædes for sent på bremsen
: Hvis monteret
Hvis sensorerne registrerer et ubevægeligt objekt, fx en mur, i
bilens kørselsretning, og systemet vurderer, at der kan ske en
kollision, hvis bilen pludselig b evæger sig fremad, fordi der util-
sigtet trædes på speederen, hvis bilen kører i den utilsigtede ret-
ning på grund af forkert gearvalg, eller ved parkering eller kørsel
med lav hastighed, aktiveres systemet for at begrænse effekten
af kollisionen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
OM10566DK.book Page 472 Frid ay, January 29, 2021 9:55 AM

4734-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKn
Når der trædes for hårdt på speederen
nNår bilen kører i den utilsigtede retning, fordi der er valgt et
forkert gear
S. 446
Typer af sensorer
OM10566DK.book Page 473 Frid
ay, January 29, 2021 9:55 AM

4754-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKn

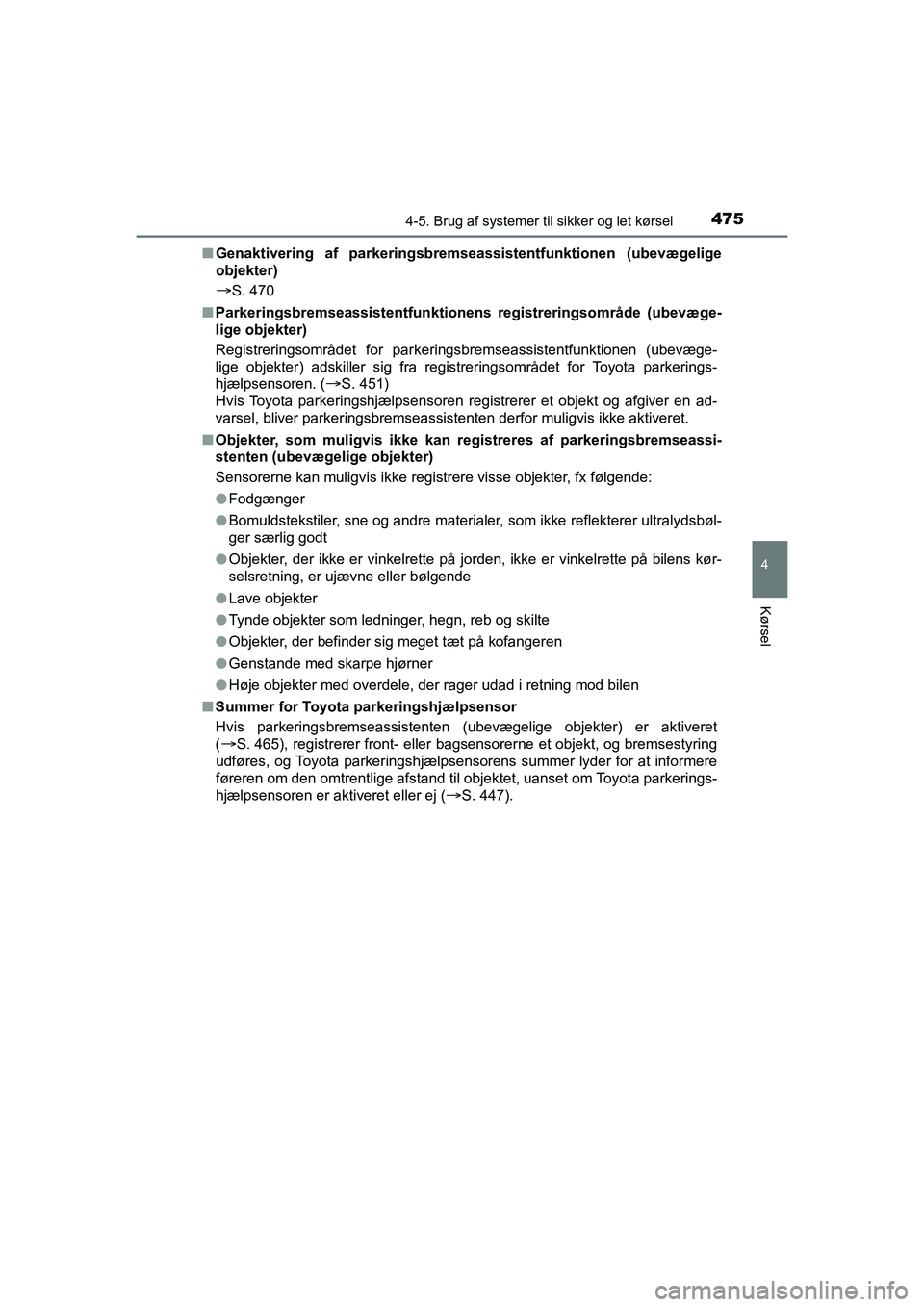

Genaktivering af parkeringsbremseassistentfunktionen (ubevægelige
objekter)
S. 470
n Parkeringsbremseassistentfunktionens registreringsområde (ubevæge-
lige objekter)
Registreringsområdet for parkeringsbremseassistentfunktionen (ubevæge-
lige objekter) adskiller sig fra regist reringsområdet for Toyota parkerings-
hjælpsensoren. (
S. 451)
Hvis Toyota parkeringshjælpsensoren registrerer et objekt og afgiver en ad-
varsel, bliver parkeringsbremseassistenten derfor muligvis ikke aktiveret.
n Objekter, som muligvis ikke kan registreres af parkeringsbremseassi-
stenten (ubevæ gelige objekter)
Sensorerne kan muligvis ikke registrere visse objekter, fx følgende:
l Fodgænger
l Bomuldstekstiler, sne og andre materialer, som ikke reflekterer ultralydsbøl-
ger særlig godt
l Objekter, der ikke er vinkelrette på jorden, ikke er vinkelrette på bilens kør-
selsretning, er ujævne eller bølgende
l Lave objekter
l Tynde objekter som ledninger, hegn, reb og skilte
l Objekter, der befinder sig meget tæt på kofangeren
l Genstande med skarpe hjørner
l Høje objekter med overdele, der rager udad i retning mod bilen
n Summer for Toyota parkeringshjælpsensor
Hvis parkeringsbremseassistenten (ubevægelige objekter) er aktiveret
(
S. 465), registrerer front- eller bagsensorerne et objekt, og bremsestyring
udføres, og Toyota parkeringshjælpsensorens summer lyder for at informere
føreren om den omtrentlige afstand til objektet, uanset om Toyota parkerings-
hjælpsensoren er aktiveret eller ej (
S. 447).
OM10566DK.book Page 475 Frid ay, January 29, 2021 9:55 AM

4764-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DKn
Situationer, hvor parkeringsbrem seassistenten (ubevægelige objekter)
kan blive aktiveret, også når der ikke er risiko for en kollision.
I nogle situationer som fx nedenstående kan parkeringsbremseassistenten
(ubevægelige objekter) blive aktiveret, selvom der ikke er risiko for en kolli-
sion.
l Bilens omgivelser
• Ved kørsel mod et banner eller et flag, en lavthængende gren eller en
bom (fx ved en jernbaneoverskæring, en betalingsvej eller et parkerings-
anlæg)
• Ved kørsel på en smal vej omgivet af en struktur, fx i en tunnel eller på en jernbro
• Under parallelparkering
• Når der er et hjulspor eller et hul i vejen
• Ved kørsel på et metalunderlag (rist), fx over en grøft
• Ved kørsel op eller ned ad stejle stigninger
• Hvis en sensor rammes af en stor mængde vand, fx ved kørsel på en oversvømmet vej
• Ved kørsel på en smal vej
• Ved kørsel på en grusvej eller i et om-
råde med højt græs
OM10566DK.book Page 476 Frid ay, January 29, 2021 9:55 AM

4774-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKl
Ve j rl i g
• Hvis en sensor er dækket af is, sne, snavs osv. (når den rengøres, funge-
rer systemet normalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne eller sandstorm
• Når det blæser kraftigt
l Andre kilder til ultralydsbølger
• Når der er bilhorn, bilregistre ringsenheder, motorcykelmotorer, pneumati-
ske bremser på store køretøjer, afstandssensorer på andre køretøjer eller
andre enheder, der genererer ultralyd sbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske komponenter som fx bagbelyste num- merplader (især af fluorescerende type), tågelygter, en kommerciel radio-
antenne eller en trådløs antenne er monteret tæt på sensorerne
l Ændringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller sænket på grund af last
• Hvis sensorens retning er ændret på grund af en kollision eller et andet
stød
• Hvis en sensor er blevet lakeret eller dækket af en mærkat osv.
