2020 PEUGEOT PARTNER TEPEE stop start

110

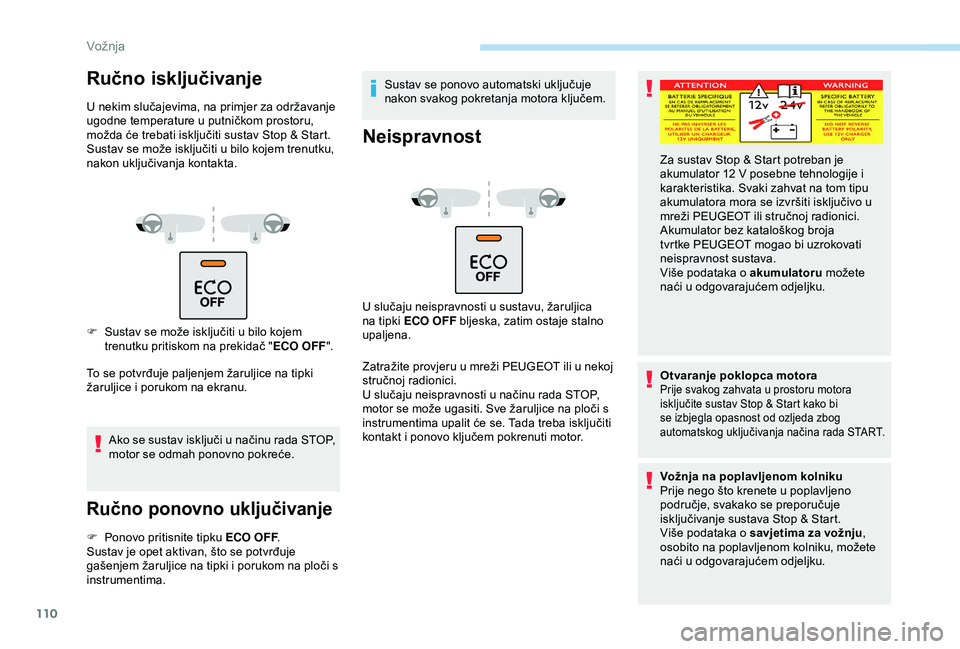

Ručno isključivanje
U nekim slučajevima, na primjer za održavanje
ugodne temperature u putničkom prostoru,
možda će trebati isključiti sustav Stop & Start.
Sustav se može isključiti u bilo kojem trenutku,
nakon uključivanja kontakta.
F
S
ustav se može isključiti u bilo kojem
trenutku pritiskom na prekidač " ECO OFF".
To se potvrđuje paljenjem žaruljice na tipki
žaruljice i porukom na ekranu.
Ako se sustav isključi u načinu rada STOP,
motor se odmah ponovno pokreće.
Ručno ponovno uključivanje
F Ponovo pritisnite tipku ECO OFF .
Sustav je opet aktivan, što se potvrđuje
gašenjem žaruljice na tipki i porukom na ploči s
instrumentima. Sustav se ponovo automatski uključuje
nakon svakog pokretanja motora ključem.
Neispravnost
U slučaju neispravnosti u sustavu, žaruljica
na tipki ECO OFF bljeska, zatim ostaje stalno
upaljena.
Zatražite provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici.
U slučaju neispravnosti u načinu rada STOP,
motor se može ugasiti. Sve žaruljice na ploči s
instrumentima upalit će se. Tada treba isključiti
kontakt i ponovo ključem pokrenuti motor.
Otvaranje poklopca motora
Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start kako bi
se izbjegla opasnost od ozljeda zbog
automatskog uključivanja načina rada START.
Vožnja na poplavljenom kolniku
Prije nego što krenete u poplavljeno
područje, svakako se preporučuje
isključivanje sustava Stop & Start.
Više podataka o savjetima za vožnju
,
osobito na poplavljenom kolniku, možete
naći u odgovarajućem odjeljku. Za sustav Stop & Start potreban je
akumulator 12 V posebne tehnologije i
karakteristika. Svaki zahvat na tom tipu
akumulatora mora se izvršiti isključivo u
mreži PEUGEOT ili stručnoj radionici.
Akumulator bez kataloškog broja
tvrtke PEUGEOT mogao bi uzrokovati
neispravnost sustava.
Više podataka o akumulatoru možete
naći u odgovarajućem odjeljku.
Vožnja

138

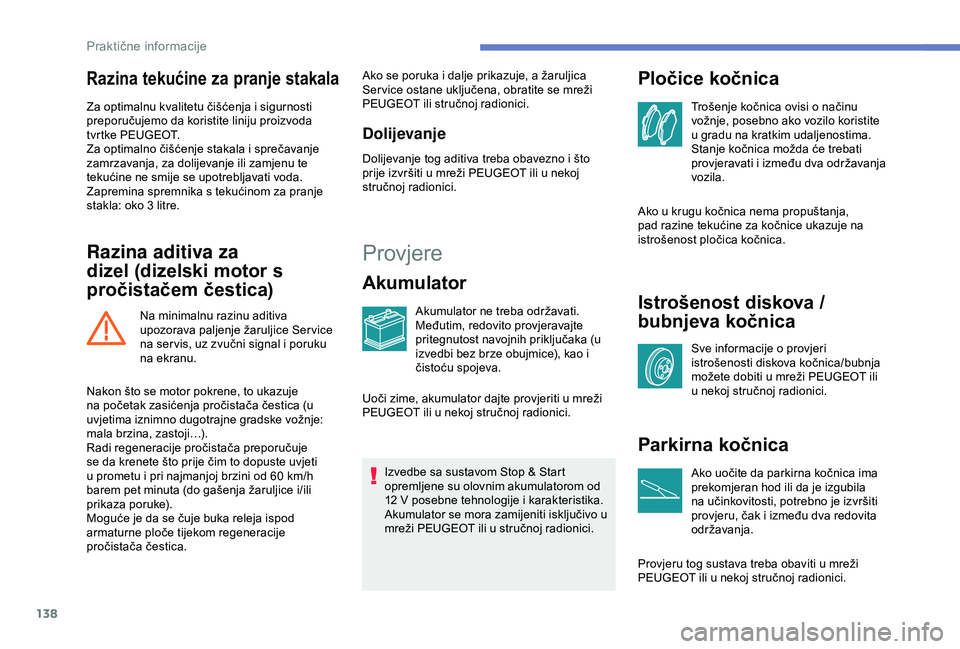

Razina tekućine za pranje stakala
Za optimalnu kvalitetu čišćenja i sigurnosti
preporučujemo da koristite liniju proizvoda
tvrtke PEUGEOT.
Za optimalno čišćenje stakala i sprečavanje
zamrzavanja, za dolijevanje ili zamjenu te
tekućine ne smije se upotrebljavati voda.
Zapremina spremnika s tekućinom za pranje
stakla: oko 3 litre.
Razina aditiva za
dizel (dizelski motor s
pročistačem čestica)
Na minimalnu razinu aditiva
upozorava paljenje žaruljice Ser vice
na ser vis, uz zvučni signal i poruku
na ekranu.Ako se poruka i dalje prikazuje, a žaruljica
Ser vice ostane uključena, obratite se mreži
PEUGEOT ili stručnoj radionici.
Dolijevanje
Dolijevanje tog aditiva treba obavezno i što
prije izvršiti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Provjere
Akumulator
Akumulator ne treba održavati.
Međutim, redovito provjeravajte
pritegnutost navojnih priključaka (u
izvedbi bez brze obujmice), kao i
čistoću spojeva.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12

V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo u
mreži PEUGEOT ili u stručnoj radionici.
Pločice kočnica
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu na kratkim udaljenostima.
Stanje kočnica možda će trebati
provjeravati i između dva održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Istrošenost diskova /
bubnjeva kočnica
Sve informacije o provjeri
istrošenosti diskova kočnica/bubnja
možete dobiti u mreži PEUGEOT ili
u nekoj stručnoj radionici.
Parkirna kočnica
Ako uočite da parkirna kočnica ima
prekomjeran hod ili da je izgubila
na učinkovitosti, potrebno je izvršiti
provjeru, čak i između dva redovita
održavanja.
Provjeru tog sustava treba obaviti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Nakon što se motor pokrene, to ukazuje
na početak zasićenja pročistača čestica (u
uvjetima iznimno dugotrajne gradske vožnje:
mala brzina, zastoji…).
Radi regeneracije pročistača preporučuje
se da krenete što prije čim to dopuste uvjeti
u prometu i pri najmanjoj brzini od 60

km/h
barem pet minuta (do gašenja žaruljice i/ili
prikaza poruke).
Moguće je da se čuje buka releja ispod
armaturne ploče tijekom regeneracije
pročistača čestica. Uoči zime, akumulator dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Praktične informacije

158

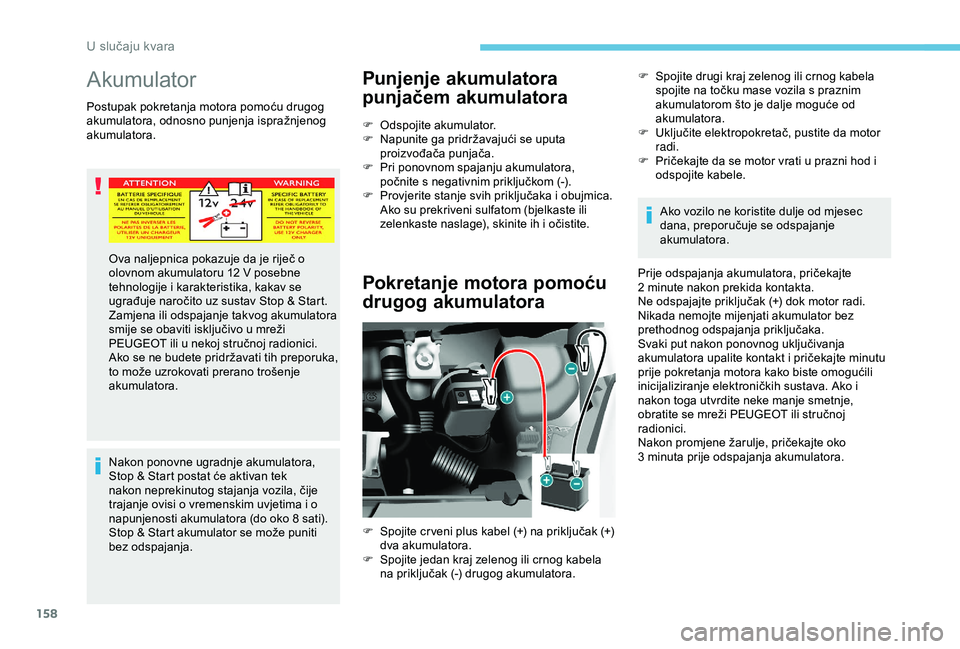

Akumulator
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.Nakon ponovne ugradnje akumulatora,
Stop & Start postat će aktivan tek
nakon neprekinutog stajanja vozila, čije
trajanje ovisi o vremenskim uvjetima i o
napunjenosti akumulatora (do oko 8 sati).
Stop & Start akumulator se može puniti
bez odspajanja.
Punjenje akumulatora
punjačem akumulatora
F Odspojite akumulator.
F N apunite ga pridržavajući se uputa
proizvođača punjača.
F

P
ri ponovnom spajanju akumulatora,
počnite s negativnim priključkom (-).
F

P
rovjerite stanje svih priključaka i obujmica.
Ako su prekriveni sulfatom (bjelkaste ili
zelenkaste naslage), skinite ih i očistite.
Pokretanje motora pomoću
drugog akumulatora
F Spojite drugi kraj zelenog ili crnog kabela spojite na točku mase vozila s praznim
akumulatorom što je dalje moguće od
akumulatora.
F

U
ključite elektropokretač, pustite da motor
radi.
F

P
ričekajte da se motor vrati u prazni hod i
odspojite kabele.
Ako vozilo ne koristite dulje od mjesec
dana, preporučuje se odspajanje
akumulatora.
Prije odspajanja akumulatora, pričekajte
2
minute nakon prekida kontakta.
Ne odspajajte priključak (+) dok motor radi.
Nikada nemojte mijenjati akumulator bez
prethodnog odspajanja priključaka.
Svaki put nakon ponovnog uključivanja
akumulatora upalite kontakt i pričekajte minutu
prije pokretanja motora kako biste omogućili
inicijaliziranje elektroničkih sustava. Ako i
nakon toga utvrdite neke manje smetnje,
obratite se mreži PEUGEOT ili stručnoj
radionici.
Nakon promjene žarulje, pričekajte oko
3
minuta prije odspajanja akumulatora.
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12

V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop & Start.
Zamjena ili odspajanje takvog akumulatora
smije se obaviti isključivo u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Ako se ne budete pridržavati tih preporuka,
to može uzrokovati prerano trošenje
akumulatora.
F

S

pojite cr veni plus kabel (+) na priključak (+)
dva akumulatora.
F

S

pojite jedan kraj zelenog ili crnog kabela
na priključak (-) drugog akumulatora.
U slučaju kvara

163

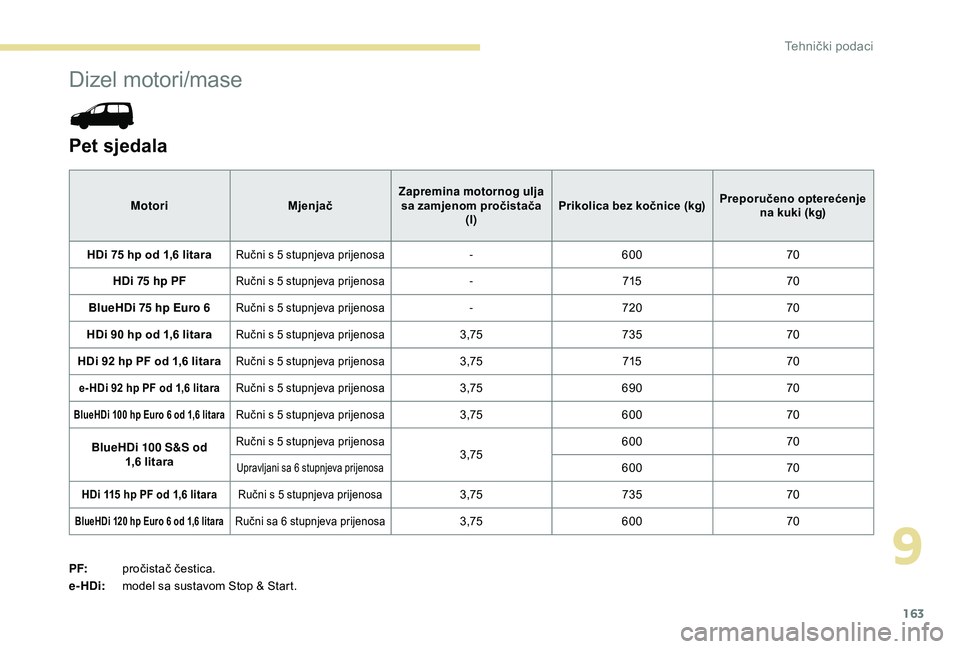

Dizel motori/mase
Pet sjedala
MotoriMjenjačZapremina motornog ulja
sa zamjenom pročistača (l) Prikolica bez kočnice (kg)
Preporučeno opterećenje
na kuki (kg)
HDi 75 hp od 1,6 litara
Ručni s 5 stupnjeva prijenosa- 600 70
HDi 75 hp PF
Ručni s 5 stupnjeva prijenosa- 715 70
BlueHDi 75 hp Euro 6
Ručni s 5 stupnjeva prijenosa- 720 70
HDi 90 hp od 1,6 litara
Ručni s 5 stupnjeva prijenosa3,75 735 70
HDi 92 hp PF od 1,6 litara
Ručni s 5 stupnjeva prijenosa3,75 715 70
e- HDi 92 hp PF od 1,6 litaraRučni s 5 stupnjeva prijenosa3,75690 70
BlueHDi 100 hp Euro 6 od 1,6 litaraRučni s 5 stupnjeva prijenosa3,75600 70
BlueHDi 100 S&S od 1,6 litara
Ručni s 5 stupnjeva prijenosa3,75 600
70Upravljani sa 6 stupnjeva prijenosa60070
HDi 115 hp PF od 1,6 litaraRučni s 5 stupnjeva prijenosa3,75735 70
BlueHDi 120 hp Euro 6 od 1,6 litaraRučni sa 6 stupnjeva prijenosa3,75600 70
PF: pročistač čestica.
e-HDi: model sa sustavom Stop & Start.
9
Tehnički podaci

164

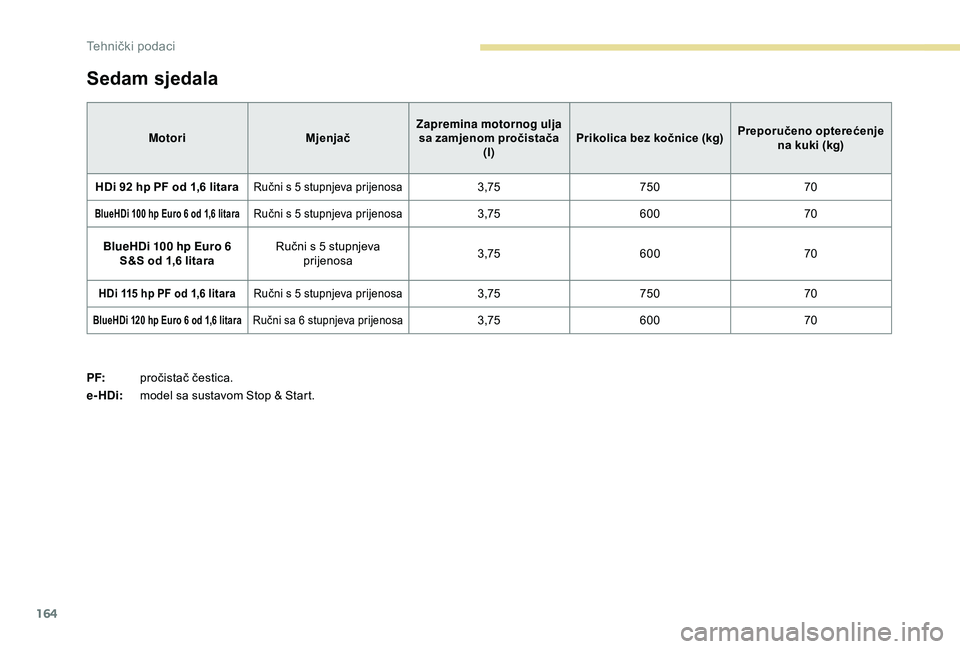

Sedam sjedala
MotoriMjenjačZapremina motornog ulja
sa zamjenom pročistača (l) Prikolica bez kočnice (kg)
Preporučeno opterećenje
na kuki (kg)
HDi 92 hp PF od 1,6 litara
Ručni s 5 stupnjeva prijenosa3,75 750 70
BlueHDi 100 hp Euro 6 od 1,6 litaraRučni s 5 stupnjeva prijenosa3,75600 70
BlueHDi 100 hp Euro 6 S&S od 1,6 litara Ručni s 5 stupnjeva
prijenosa 3,75
600 70
HDi 115 hp PF od 1,6 litaraRučni s 5 stupnjeva prijenosa3,75750 70
BlueHDi 120 hp Euro 6 od 1,6 litaraRučni sa 6 stupnjeva prijenosa3,75600 70
PF: pročistač čestica.
e-HDi: model sa sustavom Stop & Start.
Tehnički podaci

176
Motorno ulje ..................................................13 6
MP3 (CD) .............................. ............................5
NNamještanje datuma ....................................... 24
N amještanje sata ...................................... 23 -24
Nasloni za glavu
........................................ 38-39
Naslon za ruku
.......................................... 38-39
OObruč upravljača (podešavanje) ....................37
O pasna mjesta (ažuriranje) ..............................5
Oprema u prednjem dijelu
..............................55
Oprema u stražnjem dijelu
..............................60
Osvježivač zraka


....................................... 57- 5 9
Otkrivanje preniskog tlaka u gumama


.......................................... 12, 112 -114
Otvaranje poklopca motora


..........................13 5
PParametri sustava ........................................... 12
Parkirna kočnica .....................10, 105 , 13 8, 140
Pirotehnički zatezači (sigurnosnih pojasa)
.....84
Ploča s instrumentima
...................................... 7
Pločice kočnica
..................................... 13 8, 140
Podešavanje obruča upravljača
.....................37
Podešavanje sjedala


....................................... 38
Podizači prozora
....................................... 35

-36
Pokazivači smjera


........................................... 15
Pokazivač promjene stupnja prijenosa ...16 , 108
Poklopac motora
........................................... 13

5
Poklopac prtljažnika .................................. 29-30
Poklopac spremnika goriva
..........................126
Pokretanje dizel motora
................................128
Polica, stražnja ............................................... 60
Pomoćna brava na vratima .............................29
Pomoćna utičnica
......................................... 9, 5
Pomoćne utičnice

..............................
.............55
Pomoć pri pokretanju na kosini

....................111
P

oziv asistenciji
...............................
...........7 7-78
Poziv u pomoć
............................................ 7 7-78
Prednja svjetla za maglu
.................................73
Prednji zračni jastuci

..........................86,

88, 91
Prekidači podizača prozora

............................36
P

rekrivač prtljage
...............................
.60 , 62- 63
Prenizak tlak u gumama (otkrivanje)
.....112 -113
Prepoznavanje glasa


.................................13 -14
Pretinac za rukavice
....................................... 55
Pretinac za sitne predmete

.............................54
P

retinci

............................................................ 55
Priključci ISOFIX
............................................. 98
Prikolica


.......................................... 103 -104, 131
Pročistač u kabini

...............................
...........13 8
Pročistač ulja .......................................... 13 8 -13 9
Pročistač zraka


............................................. 13 8
Produžena kabina


..................................... 50-52
Prometne obavijesti (TMC)
...............................6
Provjera razine tekućina
...............................13 6
Provjere


.................................................. 13 6 -14 0
Provjere, tekuće
..................................... 13 8 -14 0
Provjere razina tekućina
........................13 6 -13 9
Punjenje spremnika goriva
...................126, 128
Putno računalo

...............................
...........22-23
Putovanja u inozemstvo
..................................73
RRadio ................................................... 7- 8, 10 , 3
Radiostanica ............................................. 7-
8, 3
Rashladna tekućina motora


..........................13 6
Rasvjeta


.......................................................... 71
Razine


........................................................... 13 6
RDS ................................................................... 8
Reinicijalizacija otkrivanja preniskog tlaka u gumama

.........................11

4
Reinicijalizacija podizača prozora
..................36
Retrovizor, unutrašnji
...................................... 38
R

etrovizori, vanjski .......................................... 37
Rezer va goriva
.............................................. 126
Roleta za prtljagu
...................................... 62- 63
Ručica ručnog mjenjača
...............................105
Ručni klimatizacijski uređaj

............................69
R

učni mjenjač
................10

5 -10 6, 108 -110 , 140
Ručni mjenjač (vožnja natrag)

..............10

5 -10 6
SSat (namještanje) ...................................... 23 -24
Savjeti za vožnju ................................... 103 -104
SCR (selektivna katalitička redukcija)
..........140
Sigurnosna brava za djecu

.....................36,

102
Sigurnosni pojasi


................................ 83-84, 94
Sigurnost djece
........................... 89-90, 99, 101
Sjedala, prednja


........................................ 3 8 - 41
Sjedala, stražnja


....................................... 43-50
Sjedala s grijačima
.......................................... 39
Sklopka brisača


......................................... 7 3 -74
Sklopka svjetala


.................................. 15, 71 , 73
Sklopke autoradija na obruču upravljača
.........2
Sklopke grijača sjedala
...................................39
Spajanje Apple CarPlay


..................................13
Spajanje MirrorLink


......................................... 12
Sprečavanje proklizavanja kotača (ASR)
.................................... 12, 80 - 81
Spremnik goriva
............................................ 126
Stolić, radni
..................................................... 55
Stop & Start
...............15, 69 , 108 -110 , 13 8, 15 8
Stražnja klupa
........................................... 42- 43
Streaming audio Bluetooth
.........................10, 6
Stropno svjetlo, prednje
.................................. 55
S

ustav ASR
..................................................... 81
Abecedno kazalo
