2020 Peugeot Partner dojezd

10
Palubní systémy
Otáčkoměr



Otáčkoměr (x 1000 ot/min).
Kontrolky
Vizuální varování a upozornění, která se
zobrazují jako symboly, informují řidiče o výskytu
závady (výstražné kontrolky) nebo o činnosti
některého systému (výstražná kontrolka aktivace
nebo deaktivace činnosti). Některé výstražné
kontrolky se rozsvěcí dvěma způsoby (svítí či
blikají) nebo mají několik barev.
Doprovodné výstrahy
Svítící kontrolka může být doprovázena
zvukovým signálem nebo hlášením na displeji.
Na základě způsobu svícení a provozního
stavu vozidla dokážete určit, zda je příslušná
situace normální nebo zda došlo k poruše:
další informace naleznete v popisu jednotlivých
kontrolek.
Přístrojová deska s maticovým displejem

1. Nastavení tempomatu nebo omezovače
rychlosti.
2. Indikátor přeřazení.
Převodový stupeň u automatické převodovky.
3. Digitální rychloměr (km/h nebo mph) u
přístrojové desky s
textovým displejem a
symboly LCD.
Oblast zobrazení u
přístrojové desky
s
maticovým displejem: zpráva výstrahy
nebo stavu funkce, palubní počítač, digitální
rychloměr (km/h či mph) atd.
4. Indikátor údržby, pak celkové počitadlo ujeté
vzdálenosti (km či míle) a denní počitadlo
ujeté vzdálenosti (km nebo míle).
Oblast zobrazení u
přístrojové desky
s
textovým displejem: zpráva výstrahy či
stavu funkce, palubní počítač atd.
5. Ukazatel teploty chladicí kapaliny motoru.
6. Ukazatel hladiny motorového oleje. 7.
Palivoměr.
Ovládací tlačítka

Přístrojová deska se symboly LCD
A.Reostat osvětlení.
Po dlouhém stisknutí tlačítka SET (NAST.):
změna nastavených hodnot a jednotek času.
B. Připomenutí informace o údržbě nebo
dojezdové vzdálenosti pomocí systému SCR
a AdBlue
®.
Vynulování vybrané funkce (indikátoru údržby
či denního počitadla ujeté vzdálenosti).
Po dlouhém stisknutí tlačítka: změna
nastavených hodnot a jednotek času.
Přístrojová deska s textovým displejem
LCD
Přístrojová deska s
maticovým displejem
A.Připomenutí informace o údržbě nebo
dojezdové vzdálenosti pomocí systému SCR
a AdBlue
®.
V

závislosti na verzi: návrat na předchozí
úroveň, zrušení aktuální operace.
B. Reostat osvětlení.
V

závislosti na verzi: procházení nabídky či
seznamu nebo změna hodnoty.
C. Vynulování denního počitadla ujeté
vzdálenosti (dlouhé stisknutí).
Vynulování indikátoru údržby.
V

závislosti na verzi: přechod do nabídky
konfigurace a potvrzení volby (krátké
stisknutí).

14
Palubní systémy
pevných částic.
Filtr pevných částic začíná být nasycen.
Jakmile to dopravní situace dovolí, regenerujte
filtr – jeďte rychlostí alespoň 60 km/h, dokud
kontrolka nezhasne.
Svítí nepřerušovaně a doprovází ji
zvukový signál a hlášení o příliš nízké
hladině aditiva pro filtr pevných částic.
Bylo dosaženo minimální hladiny v
nádrži
s

přísadou.
Co nejdříve doplňte kapalinu: Proveďte postup
(3).
AirbagySvítí.
Některý z airbagů či pyrotechnických
předpínačů bezpečnostních pásů je vadný.
Proveďte postup (3).
Airbag spolujezdce vpředu (ON)Svítí nepřerušovaně.
Čelní airbag spolujezdce je aktivován.
Ovladač je v poloze „ ON“.
V tomto případě NEMONTUJTE dětskou
autosedačku zády ke směru jízdy na přední
sedadlo spolujezdce – hrozí nebezpečí
vážných zranění.
Airbag spolujezdce vpředu (OFF)Svítí nepřerušovaně.
Čelní airbag spolujezdce je deaktivovaný.
Ovladač je v poloze „ OFF“.
Na přední sedadlo spolujezdce můžete připevnit
dětskou sedačku v
poloze „zády ke směru jízdy“,
ovšem s výjimkou případu, kdy systém airbagů vykazuje závadu (rozsvícená výstražná kontrolka
airbagů).
Dynamické řízení stability (CDS)
a
protiprokluzový systém kol (ASR)
Trvale svítí.
Systém se deaktivuje.
Stiskněte tlačítko a
znovu jej aktivujte.
Systém DSC/ASR se aktivuje automaticky při
nastartování motoru vozidla a
při jízdě rychlostí
vyšší než přibližně 50
km/h.
Bliká.
V případě ztráty adheze nebo trajektorie
dojde k
aktivaci systému ESP / ASR.
Svítí.
Systém ESP / ASR má závadu.
Proveďte postup (3).
Asistent pro rozjezd do svahuSvítí spolu se zprávou „Porucha
systému proti sjezdu ze svahu“.
Došlo k

poruše systému.
Proveďte postup (3).
Porucha nouzové brzdy (s elektrickou
parkovací brzdou)
Svítí spolu se zprávou „Porucha
parkovací brzdy“.
Nouzové brzdění nedisponuje optimálním
výkonem.
Není-li k

dispozici automatické uvolnění, použijte
ruční uvolnění nebo proveďte postup (3).
Aktivní varování před neúmyslným
opuštěním jízdního pruhu
Trvale svítí. Systém byl automaticky deaktivován nebo
přepnut do pohotovostního stavu.
Blikající kontrolka.
Přibližujete se k přerušované čáře
vyznačující jízdní pruh, aniž byste zapnuli
směrová světla.
Systém se aktivuje, poté koriguje jízdní dráhu
podle strany, na které se nachází sledovaná
čára.
Svítí.
Došlo k poruše systému.
Proveďte postup (3).
Indikátor přetíženíSvítí.
Zatížení vozidla překračuje maximální
dovolené zatížení.
Musí dojít ke snížení zatížení na palubě vozidla.
+Nepřetržité svícení doprovázené
hlášením.
Došlo k

poruše systému kontrolky přetížení.
Proveďte (2).
AdBlue® (s motorem 1.6 BlueHDi Euro 6.1)Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
600

km.
Bezpodmínečně rychle doplňte kapalinu

AdBlue®
nebo proveďte postup (3).

15
Palubní systémy
1Výstražná kontrolka systému
AdBlue® bliká; výstražná kontrolka
údržby svítí spolu se zvukovým signálem a
zprávou o tom, jaká je dojezdová vzdálenost.
Dojezdová vzdálenost je menší než 600
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

poruše, nebo provést postup (3).
Výstražná kontrolka systému
AdBlue® bliká; výstražná kontrolka
údržby svítí spolu se zvukovým signálem a
zprávou o tom, že je zablokováno startování.
Nádrž na kapalinu AdBlue
® je prázdná:
předpisový imobilizér zablokoval startování
motoru.
Před startováním motoru je nutné doplnit
kapalinu AdBlue
® nebo provést postup (2).
Nyní musíte doplnit alespoň 5 litrů kapaliny
AdBlue
® do její nádrže.
AdBlue® (s motorem 1.5 BlueHDi Euro
6.2/6.3)
Svítí přibl. 30 sekund po nastartování
vozidla spolu se zprávou, která indikuje
dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
800

km.
Doplňte kapalinu AdBlue
®.Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 800 až
100

km.
Ihned doplňte kapalinu AdBlue
® nebo proveďte
postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje dojezdovou
vzdálenost.
Dojezdová vzdálenost je menší než 100
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

zablokování startování motoru , nebo
proveďte postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje zablokování
startování.
Nádrž na kapalinu AdBlue
® je prázdná.
Legislativou vyžadovaný systém blokace motoru
brání v nastartování motoru.
Aby bylo možné motor znovu nastartovat,
doplňte kapalinu AdBlue
® nebo proveďte postup
(2).
Je nezbytné doplnit alespoň 5
litrů AdBlue
® do
nádrže systému.
Systém řízení emisí SCR (BlueHDi)Svítí při zapnutí zapalování
spolu se zvukovým
signálem a zprávou.
Byla zjištěna porucha systému řízení emisí SCR.
Tato výstraha zmizí, jakmile se emise výfukových
plynů vrátí na normální hodnoty.
Bliká výstražná kontrolka
AdBlue® při zapnutí
zapalování a svítí výstražné kontrolky
automatické diagnostiky Údržba a Motor spolu
se zvukovým signálem a zprávou, která indikuje dojezdovou vzdálenost.
V
závislosti na zobrazené zprávě může být
s motorem najeto až 1 100 km předtím, než se
zaktivuje jeho imobilizér.
Neprodleně proveďte postup (3), aby nedošlo
k blokaci startování.
Bliká výstražná kontrolka
AdBlue® při zapnutí
zapalování a svítí výstražné kontrolky
automatické diagnostiky Údržba a Motor spolu
se zvukovým signálem a zprávou, která indikuje
zablokování startování.
Imobilizér motoru blokuje další startování motoru
(při překročení povoleného jízdního limitu po
potvrzení závady v

systému řízení emisí).
Pro nastartování motoru proveďte postup (2).
ServisDočasné rozsvícení doprovázené
zobrazením hlášení.
Je detekována některá z
méně významných
poruch, pro které není vyhrazena žádná
specifická kontrolka.
Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce.
Některé anomálie můžete vyřešit sami, například
otevřené dveře nebo počátek zanášení filtru
pevných částic.
V

případě jiných problémů, jako je například
porucha systému detekce poklesu tlaku
v

pneumatikách, proveďte (3).
Nepřetržité svícení doprovázené

19
Palubní systémy
1a jeho motor byl zastaven po dobu alespoň
30 minut.
Správné množství oleje


Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Nesprávné množství oleje


Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nezbytné jej doplnit, aby nedošlo
k
poškození motoru.
Závada měřiče množství oleje


Toto je signalizováno hlášením zobrazeným
na přístrojové desce. Obraťte se na servis sítě
PEUGEOT nebo na jiný odborný servis.
Ukazatele dojezdové vzdálenosti
(BlueHDi) AdBlue®
Dieselové motory BlueHDi jsou vybaveny
zařízením, které připojuje systém SCR (Selective
Catalytic Reduction) a filtr pevných částic (DPF)
pro ošetření výfukových plynů. Nefungují bez
tekutého aditiva AdBlue
®.
Jakmile poklesne množství aditiva AdBlue®
v

nádrži na úroveň rezervy (mezi 2

400 a 0
km)
nebo je zjištěna porucha fungování systému
pro odstraňování emisí škodlivin SCR, začne
ukazatel po zapnutí zapalování zobrazovat
informaci o odhadované vzdálenosti, kterou
bude ještě možno ujet před zablokováním
startování motoru.
Zařízení bránící nastartování motoru,
které je požadováno příslušnými
předpisy, se aktivuje automaticky, jakmile je
nádrž na AdBlue
® prázdná. Motor není dále
možné nastartovat, dokud není doplněna
minimální hladina kapaliny AdBlue
®.
Ruční zobrazení dojezdové vzdálenosti
Když je dojezdová vzdálenost větší než
2 400 km, není zobrazena automaticky.




► Stisknutím tohoto tlačítka dočasně zobrazíte
dojezdovou vzdálenost.
Požadované akce související s
nedostatkem kapaliny AdBlue®
Jakmile je množství kapaliny AdBlue® nižší než
rezerva odpovídající rozsahu 2 400 km, rozsvítí
se následující výstražná kontrolka.
Společně s výstražnými kontrolkami se zobrazují
zprávy, které vás pravidelně upozorňují
na nutnost doplnit, aby nebylo zabráněno
nastartování. Podrobnosti o zobrazených
zprávách uvádí část Výstražné kontrolky.
Více informací o kapalině AdBlue®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné části.

20
Palubní systémy
Než dojde k aktivaci imobilizéru motoru, lze
pokračovat v jízdě až do vzdálenosti 1 100 km.
Nechte systém co nejdříve zkontrolovat
prodejcem PEUGEOT nebo
kvalifikovaným servisem.
Zablokované startování
Kdykoli je zapnuto zapalování, zobrazí se zpráva
„Závada antiemis. syst.: Zákaz startování“ nebo
„NO START IN“.
Abyste mohli motor opět nastartovat, obraťte se na prodejce PEUGEOT či
kvalifikovaný servis.
Reostat osvětlení
Umožňuje ruční nastavování intenzity osvětlení
přístrojové desky v závislosti na intenzitě
venkovního světla.




Když jsou světla zapnutá (nikoli v pozici AUTO),
můžete stisknutím tlačítka A zvýšit jejich jas
nebo jej stisknutím tlačítka B snížit.

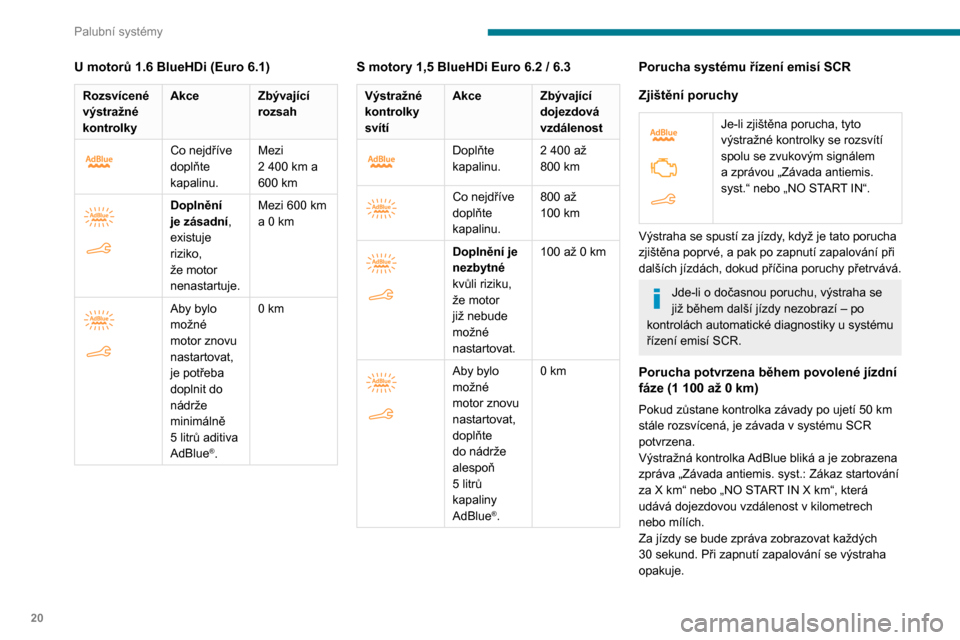

U motorů 1.6 BlueHDi (Euro 6.1)
Rozsvícené
výstražné
kontrolky Akce
Zbývající
rozsah


Co nejdříve
doplňte
kapalinu.Mezi
2
400 km a
600
km


Doplnění
je zásadní,
existuje
riziko,
že motor
nenastartuje.Mezi 600
km
a 0 km


Aby bylo
možné
motor znovu
nastartovat,
je potřeba
doplnit do
nádrže
minimálně
5
litrů aditiva
AdBlue
®. 0 km
S motory 1,5 BlueHDi Euro 6.2 / 6.3
Výstražné
kontrolky
svítí
Akce
Zbývající
dojezdová
vzdálenost


Doplňte
kapalinu.2
400 až
800 km


Co nejdříve
doplňte
kapalinu.800 až
100
km


Doplnění je
nezbytné
kvůli riziku,
že motor
již nebude
možné
nastartovat.100 až 0
km


Aby bylo
možné
motor znovu
nastartovat,
doplňte
do nádrže
alespoň
5
litrů
kapaliny
AdBlue
®. 0 km
Porucha systému řízení emisí SCR
Zjištění poruchy


Je-li zjištěna porucha, tyto
výstražné kontrolky se rozsvítí
spolu se zvukovým signálem
a zprávou „Závada antiemis.
syst.“ nebo „NO START IN“.
Výstraha se spustí za jízdy, když je tato porucha
zjištěna poprvé, a pak po zapnutí zapalování při
dalších jízdách, dokud příčina poruchy přetrvává.
Jde-li o dočasnou poruchu, výstraha se
již během další jízdy nezobrazí – po
kontrolách automatické diagnostiky u systému
řízení emisí SCR.
Porucha potvrzena během povolené jízdní
fáze (1 100 až 0 km)
Pokud zůstane kontrolka závady po ujetí 50 km
stále rozsvícená, je závada v systému SCR
potvrzena.
Výstražná kontrolka AdBlue bliká a je zobrazena
zpráva „Závada antiemis. syst.: Zákaz startování
za X km“ nebo „NO START IN X km“, která
udává dojezdovou vzdálenost v
kilometrech
nebo mílích.
Za jízdy se bude zpráva zobrazovat každých
30 sekund. Při zapnutí zapalování se výstraha
opakuje.

21
Palubní systémy
1Než dojde k aktivaci imobilizéru motoru , lze
pokračovat v jízdě až do vzdálenosti 1 100 km.
Nechte systém co nejdříve zkontrolovat
prodejcem PEUGEOT nebo
kvalifikovaným servisem.
Zablokované startování
Kdykoli je zapnuto zapalování, zobrazí se zpráva
„Závada antiemis. syst.: Zákaz startování“ nebo
„NO START IN“.
Abyste mohli motor opět nastartovat, obraťte se na prodejce PEUGEOT či
kvalifikovaný servis.
Reostat osvětlení
Umožňuje ruční nastavování intenzity osvětlení
přístrojové desky v závislosti na intenzitě
venkovního světla.




Když jsou světla zapnutá (nikoli v pozici AUTO),
můžete stisknutím tlačítka A zvýšit jejich jas
nebo jej stisknutím tlačítka B snížit.
Jakmile dosáhnete požadovaného jasu, uvolněte
tlačítko.
Stmívač osvětlení dotykové
obrazovky


► V nabídce Nastavení zvolte funkci „Jas“.
Nebo vyberte „ MOŽNOSTI“, „Konfigurace
obrazovky“ a poté „Jas“.
►

Stisknutím šipek nebo přesunutím posuvníku
nastavte úroveň jasu.
Pro denní a noční režim je možné
nastavit rozdílné nastavení jasu.
Palubní počítač
Zobrazuje informace o aktuální jízdě (dojezdová
vzdálenost, spotřeba paliva, průměrná rychlost
atd.).
Zobrazovaní údajů
Údaje se zobrazují postupně.
– Denní ujetá vzdálenost.
–

Dojezd.
–


Okamžitá spotřeba paliva.
–


Průměrná rychlost.
–


Počitadlo času Stop & Start.
–


Informace ze systému rozpoznávání nejvyšší
dovolené rychlosti.




► Stiskněte tlačítko umístěné na konci ovládací
páčky stěračů .




► Nebo stiskněte otočný ovladač na volantu.

22
Palubní systémy

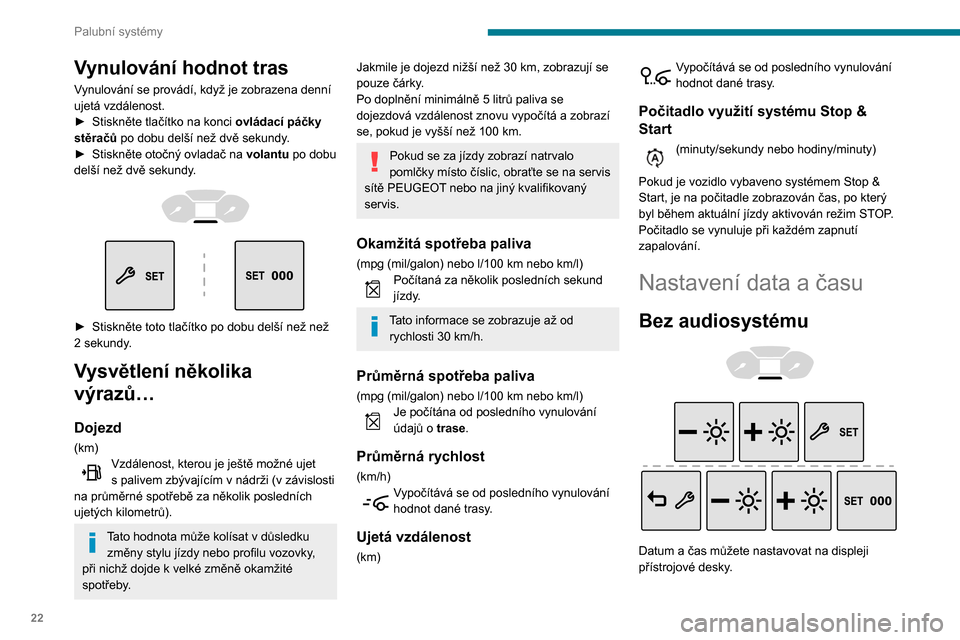

Vynulování hodnot tras
Vynulování se provádí, když je zobrazena denní
ujetá vzdálenost.
►
Stiskněte tlačítko na konci
ovládací páčky
stěračů po dobu delší než dvě sekundy.
►

Stiskněte otočný ovladač na volantu

po dobu
delší než dvě sekundy.




► Stiskněte toto tlačítko po dobu delší než než
2 sekundy .
Vysvětlení několika
výrazů…
Dojezd
(km)Vzdálenost, kterou je ještě možné ujet
s palivem zbývajícím v nádrži (v závislosti
na průměrné spotřebě za několik posledních
ujetých kilometrů).
Tato hodnota může kolísat v důsledku změny stylu jízdy nebo profilu vozovky,
při nichž dojde k
velké změně okamžité
spotřeby.
Jakmile je dojezd nižší než 30 km, zobrazují se
pouze čárky .
Po doplnění minimálně 5
litrů paliva se
dojezdová vzdálenost znovu vypočítá a
zobrazí
se, pokud je vyšší než 100
km.
Pokud se za jízdy zobrazí natrvalo
pomlčky místo číslic, obraťte se na servis
sítě PEUGEOT nebo na jiný kvalifikovaný
servis.
Okamžitá spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)Počítaná za několik posledních sekund
jízdy.
Tato informace se zobrazuje až od rychlosti 30 km/h.
Průměrná spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)Je počítána od posledního vynulování
údajů o trase.
Průměrná rychlost
(km/h)Vypočítává se od posledního vynulování
hodnot dané trasy.
Ujetá vzdálenost
(km)
Vypočítává se od posledního vynulování
hodnot dané trasy.
Počitadlo využití systému Stop &
Start
(minuty/sekundy nebo hodiny/minuty)
Pokud je vozidlo vybaveno systémem Stop &
Start, je na počitadle zobrazován čas, po který
byl během aktuální jízdy aktivován režim STOP.
Počitadlo se vynuluje při každém zapnutí
zapalování.
Nastavení data a času
Bez audiosystému



Datum a čas můžete nastavovat na displeji
přístrojové desky .

11 9
Řízení
6

– jízda za úzkým vozidlem.
T empomat opět zaktivujte, jakmile to podmínky
dovolí.
Případy, v
nichž je řidič vyzván k okamžitému
převzetí kontroly:
–

nadměrně prudké zpomalení vozidla
jedoucího před vámi,


– když jiné vozidlo zajede ostře mezi vás a
vozidlo jedoucí před vámi.
Věnujte zvláštní pozornost:
– v přítomnosti motocyklů a jsou-li
vozidla v
různých směrech přes jízdní pruh,
–

při vjezdu do tunelu či přejezdu přes most.
Systém nepoužívejte v případě, že došlo
k některé z těchto poruch:
–

po nárazu do čelního skla v
blízkosti
kamery,
–

nefunkční brzdová světla.
Systém nepoužívejte v případě, že u
vozidlo došlo k některé z těchto
modifikací:
–

přeprava dlouhých předmětů na střešních
tyčích nebo střešním nosiči,
–


tažení,
–


úprava přední části vozidla (např. přidáním
dálkových světlometů nebo nalakováním
předního nárazníku).
Porucha
Jestliže dojde k poruše tempomatu, místo
nastavení rychlosti tempomatu se zobrazí
pomlčky.
Jestliže se rozsvítí tento indikátor,
společně s výstražnou zprávou a
zvukovým signálem, potvrzuje poruchu.
Nechejte systém zkontrolovat v
servisu sítě
PEUGEOT nebo v
jiném odborném servisu.
Adaptivní tempomat se automaticky deaktivuje po použití s dojezdovým
rezervním kolem nebo pokud je
zaznamenána porucha brzdových světel na
vozidle nebo na přívěsu (pro schválené
přívěsy).
Uložení rychlostních limitů
do paměti
Tato funkce je propojena s regulátorem rychlosti
a programovatelným tempomatem a umožňuje
uložení rychlostních limitů, které budou následně
nabízeny pro nastavení těchto systémů.
Pro každý systém lze uložit několik nastavení
rychlosti.
V
základním nastavení jsou již určité hodnoty
rychlostí uloženy.
Z bezpečnostních důvodů smí řidič
provádět úpravy uložených hodnot
rychlostí pouze při stojícím vozidle.
Uložení rychlostních limitů
do paměti
V nabídce Jízda/Vozidlo na dotykové
obrazovce vyberte „ Jízdní funkce“ a
poté
„Uložená rychlostní nastavení“.
Tlačítko MEM
