2020 Peugeot Partner Handleiding (in Dutch)

15
Instrumentenpaneel

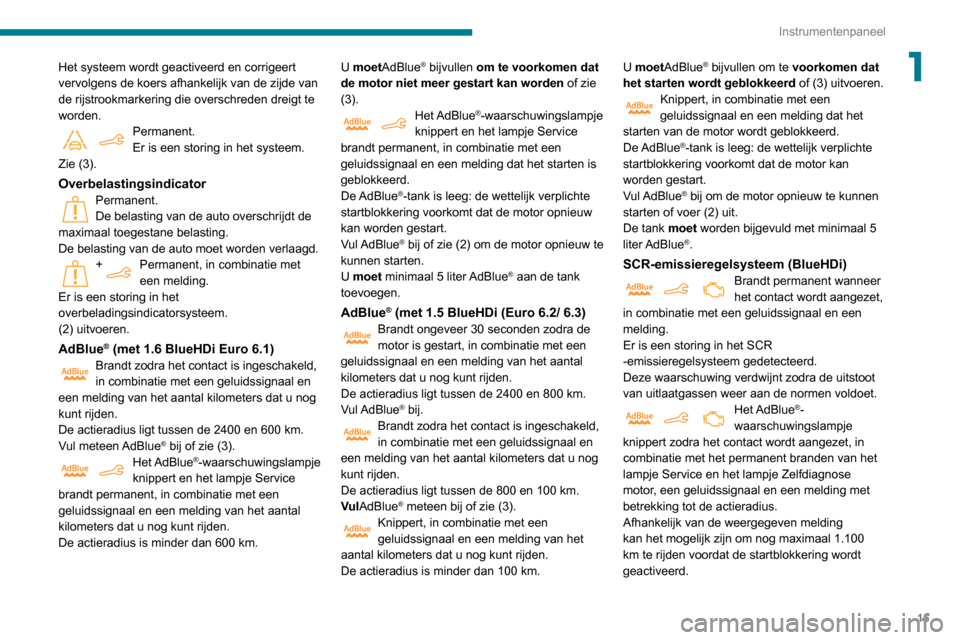

1Het systeem wordt geactiveerd en corrigeert
vervolgens de koers afhankelijk van de zijde van
de rijstrookmarkering die overschreden dreigt te
worden.
Permanent.
Er is een storing in het systeem.
Zie (3).
OverbelastingsindicatorPermanent.
De belasting van de auto overschrijdt de
maximaal toegestane belasting.
De belasting van de auto moet worden verlaagd.
+Permanent, in combinatie met
een melding.
Er is een storing in het
overbeladingsindicatorsysteem.
(2) uitvoeren.
AdBlue® (met 1.6 BlueHDi Euro 6.1)Brandt zodra het contact is ingeschakeld,
in combinatie met een geluidssignaal en
een melding van het aantal kilometers dat u nog
kunt rijden.
De actieradius ligt tussen de 2400 en 600 km.
Vul meteen AdBlue
® bij of zie (3).Het AdBlue®-waarschuwingslampje
knippert en het lampje Service
brandt permanent, in combinatie met een
geluidssignaal en een melding van het aantal
kilometers dat u nog kunt rijden.
De actieradius is minder dan 600
km. U moetAdBlue
® bijvullen
om te voorkomen dat
de motor niet meer gestart kan worden of zie
(3).
Het AdBlue®-waarschuwingslampje
knippert en het lampje Service
brandt permanent, in combinatie met een
geluidssignaal en een melding dat het starten is
geblokkeerd.
De AdBlue
®-tank is leeg: de wettelijk verplichte
startblokkering voorkomt dat de motor opnieuw
kan worden gestart.
Vul AdBlue
® bij of zie (2) om de motor opnieuw te
kunnen starten.
U moet minimaal 5 liter AdBlue
® aan de tank
toevoegen.
AdBlue® (met 1.5 BlueHDi (Euro 6.2/ 6.3)Brandt ongeveer 30 seconden zodra de
motor is gestart, in combinatie met een
geluidssignaal en een melding van het aantal
kilometers dat u nog kunt rijden.
De actieradius ligt tussen de 2400 en 800 km.
Vul AdBlue
® bij.Brandt zodra het contact is ingeschakeld,
in combinatie met een geluidssignaal en
een melding van het aantal kilometers dat u nog
kunt rijden.
De actieradius ligt tussen de 800 en 100
km.
Vul AdBlue
® meteen bij of zie (3).Knippert, in combinatie met een
geluidssignaal en een melding van het
aantal kilometers dat u nog kunt rijden.
De actieradius is minder dan 100
km.U moetAdBlue
® bijvullen om te
voorkomen dat
het starten wordt geblokkeerd of (3) uitvoeren.
Knippert, in combinatie met een
geluidssignaal en een melding dat het
starten van de motor wordt geblokkeerd.
De AdBlue
®-tank is leeg: de wettelijk verplichte
startblokkering voorkomt dat de motor kan
worden gestart.
Vul AdBlue
® bij om de motor opnieuw te kunnen
starten of voer (2) uit.
De tank moet worden bijgevuld met minimaal 5
liter AdBlue
®.
SCR-emissieregelsysteem (BlueHDi)Brandt permanent wanneer
het contact wordt aangezet,
in combinatie met een geluidssignaal en een
melding.
Er is een storing in het
SCR
-emissieregelsysteem gedetecteerd.
Deze waarschuwing verdwijnt zodra de uitstoot
van uitlaatgassen weer aan de normen voldoet.
Het AdBlue®-
waarschuwingslampje
knippert zodra het contact wordt aangezet, in
combinatie met het permanent branden van het
lampje Service en het lampje Zelfdiagnose
motor, een geluidssignaal en een melding met
betrekking tot de actieradius.
Afhankelijk van de weergegeven melding
kan het mogelijk zijn om nog maximaal 1.100
km te rijden voordat de startblokkering wordt
geactiveerd.

16
Instrumentenpaneel
Voer (3) direct uit, om te voorkomen dat de
motor niet kan worden gestart.
Het AdBlue®-
waarschuwingslampje
knippert zodra het contact is aangezet, in
combinatie met het branden van het lampje
Service en het lampje Zelfdiagnose motor, een
geluidssignaal en een melding die aangeeft dat
de motor niet kan worden gestart.
De startonderbreker van de motor voorkomt dat
de motor weer kan worden gestart (toegestane
rijlimiet overschreden na bevestiging van een
storing in het emissieregelsysteem).
Start de motor en zie (2).
ServiceBrandt tijdelijk in combinatie met de
weergave van een melding.
Er zijn één of meer kleine storingen gedetecteerd
waarbij geen specifiek lampje gaat branden.
Identificeer de oorzaak van de storing
met behulp van de melding op het
instrumentenpaneel.
Bepaalde storingen kunt u zelf verhelpen, zoals
een geopend portier of het begin van verzadiging
van het roetfilter.
Voor andere problemen, zoals een storing in het
bandenspanningscontrolesysteem, (3) uitvoeren.
Permanent, in combinatie met de
weergave van een melding.
Er zijn één of meer ernstige storingen
gedetecteerd waarbij geen specifiek lampje gaat
branden. Identificeer de oorzaak van de storing
met behulp van de melding op het
instrumentenpaneel en voer dan (3) uit.
Brandt permanent, in combinatie met de
melding "Storing parkeerrem".
De functie automatisch vrijzetten van de
elektrische parkeerrem is niet beschikbaar.
Voer (2) uit.
Waarschuwingslampje Service
brandt permanent en
onderhoudssleutel knippert en brandt vervolgens
permanent.
Het interval voor de onderhoudsbeurt is
overschreden.
Laat de onderhoudsbeurt van uw auto zo snel
mogelijk uitvoeren.
Alleen bij BlueHDi-dieselmotoren.
MistachterlichtPermanent.
Het lampje brandt.
Groene verklikkerlampjes
Stop & Start
Permanent.
Wanneer de auto stopt, zet het Stop &
Start-systeem de motor in de STOP-stand.
Knippert tijdelijk.
De STOP-modus is momenteel niet
beschikbaar of de START-modus wordt
automatisch geactiveerd.
Hill Assist Descent ControlPermanent.
De functie is geactiveerd, maar er wordt
niet voldaan aan alle voorwaarden voor de
regeling (hellingspercentage, te hoge snelheid,
ingeschakelde versnelling).
Knipperlicht.
De functie begint met regelen.
De auto wordt afgeremd; de remlichten gaan
branden tijdens de afdaling.
Eco-modePermanent.
De eco-mode is actief.
Bepaalde parameters worden afgesteld om
brandstof te besparen.
Automatische ruitenwissersBrandt permanent.
De automatische stand van de
ruitenwissers vóór is geactiveerd.
Mistlampen vóórPermanent.
De mistlampen vóór zijn ingeschakeld.
ParkeerlichtenPermanent.
De lampen branden.
RichtingaanwijzersRichtingaanwijzers met geluidssignaal.
De richtingaanwijzers zijn ingeschakeld.
DimlichtPermanent.
De lampen branden.

17
Instrumentenpaneel
1GrootlichtassistentPermanent.
De functie is via het touchscreen
ingeschakeld (menu Rijverlichting


/ Auto).
De lichtschakelaar staat in de stand "AUTO".
Blauwe verklikkerlampjes
Grootlicht
Permanent.
De lampen branden.
Zwarte/witte waarschuwingslampjes
Voet op rempedaal
Permanent.
Geen of onvoldoende druk op het
rempedaal.
Bij een automatische transmissie, draaiende
motor en vóór het vrijzetten van de parkeerrem
de selectiehendel uit stand P halen.
Voet op de koppelingPermanent.
Stop & Start: de overschakeling naar
de START-stand wordt afgewezen, omdat het
koppelingspedaal niet volledig wordt ingetrapt.
Trap het koppelingspedaal volledig in.
Automatische ruitenwissersPermanent.
De automatische stand van de
ruitenwissers vóór is geactiveerd.
Meters
Onderhoudsindicator
De onderhoudsindicator wordt weergegeven
op het instrumentenpaneel. Afhankelijk van de
uitvoering van de auto:
–

de kilometerteller geeft de resterende
kilometers

tot de eerstvolgende onderhoudsbeurt
aan of de afgelegde afstand sinds de vorige
verstreken onderhoudsdatum, voorafgegaan
door het teken “-”.
–

een waarschuwingsmelding geeft de
resterende kilometers en de tijd tot de
eerstvolgende onderhoudsbeurt aan of
verstreken is.
OnderhoudssleutelGaat tijdelijk branden bij het aanzetten
van het contact.
De afstand tot de eerstvolgende beurt is tussen
de 3.000 en 1.000 km.
Permanent, bij het aanzetten van het
contact.
De onderhoudsbeurt moet binnen 1.000 km
worden uitgevoerd.
Laat spoedig een onderhoudsbeurt aan uw auto
uitvoeren.
Onderhoudssleutel knippertKnippert en brandt vervolgens
permanent, bij het inschakelen van
het contact.
(Bij uitvoeringen met de BlueHDi-dieselmotor,
in combinatie met het waarschuwingslampje
Service.)
Het interval voor de onderhoudsbeurt is
overschreden.
Laat zo spoedig mogelijk een onderhoudsbeurt
aan uw auto uitvoeren.
De weergegeven afstand (in kilometers
of mijlen) wordt berekend op basis van
het aantal afgelegde kilometers en de
verstreken tijd sinds de laatste
onderhoudsbeurt.
De waarschuwing kan ook worden
weergegeven als het einde van het
onderhoudsinterval in tijd nadert.
Onderhoudsindicator resetten
Na elke onderhoudsbeurt moet de
onderhoudsindicator weer op nul gezet worden.
►

Schakel het contact uit.



► Houd deze toets ingedrukt.
► Zet het contact aan; de kilometerteller begint
terug te tellen.
►

Laat de toets los als het display =0

aangeeft;
de sleutel verdwijnt.

18
Instrumentenpaneel
Als u de accu na deze handeling wilt loskoppelen, vergrendel dan de auto en
wacht minimaal 5 minuten. Anders wordt het
op nul zetten van de onderhoudsindicator niet
opgeslagen.
Opvragen van onderhoudsinformatie
U kunt op elk moment de onderhoudsinformatie
weergeven.
►

Druk op deze knop.
De onderhoudsinformatie wordt enkele
seconden weergegeven en verdwijnt vervolgens
weer

.
Display instrumentenpaneel







Als de auto stilstaat, gebruik de draaiknop
links op het stuurwiel of de toets " SET" op het
instrumentenpaneel om door de menu's te
bladeren en bepaalde instellingen van de auto in
te stellen.
Werking van de draaiknop:
–

Indrukken: toegang tot het
algemene menu;
bevestigen van uw keuze.
–

Draaien (niet in een menu): bladeren door de
lijst van beschikbare actieve functies.
–


Draaien (in een menu): omhoog of omlaag
gaan in het menu.
Kilometerteller en dagteller
De kilometerteller en dagteller worden
gedurende 30 seconden weergegeven bij het
afzetten van het contact, bij het openen van het
bestuurdersportier en bij het vergrendelen en
ontgrendelen van de auto.
Kilometerteller




Deze teller geeft de totale kilometerstand van de
auto sinds de eerste registratie aan.
Dagteller
Deze teller geeft het aantal gereden kilometers
weer sinds de bestuurder de teller op 0 heeft
gezet.
Op 0 zetten van de dagteller




► Druk bij aangezet contact op de toets totdat
de dagteller op 0 staat.
Koelvloeistoftemperatuur

Als bij draaiende motor de wijzer of het
staafdiagram (afhankelijk van de uitvoering) zich
bevindt:

19
Instrumentenpaneel
1– in zone A, is de koelvloeistoftemperatuur in
orde,
–

in zone
B, is de koelvloeistoftemperatuur
te hoog. Het waarschuwingslampje
koelvloeistoftemperatuur en het
waarschuwingslampje STOP gaan branden,
in combinatie met een geluidssignaal en een
waarschuwingsmelding.
STOP zo snel mogelijk op een veilige plaats.
Wacht enkele minuten voordat u de motor afzet.
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Controle
De temperatuur en de druk in het koelcircuit
beginnen na enkele minuten rijden te stijgen.
Om koelvloeistof bij te vullen:
►

laat de motor ten minste één uur afkoelen,
►


draai de dop twee omwentelingen los om de
druk te laten dalen,
►


verwijder vervolgens de dop,
►


vul bij tot aan het merkteken "MAX".
Raadpleeg de desbetreffende rubriek voor
meer informatie over het controleren van de
niveaus

.
Wees voorzichtig bij het bijvullen van de
koelvloeistof: kans op brandwonden. Vul
niet bij tot boven het maximumniveau
(aangegeven op het reservoir).
Motorolieniveaumeter
Bij uitvoeringen met een motorolieniveaumeter
worden bij het aanzetten van het contact zowel
het motorolieniveau als de onderhoudsindicator
enkele seconden weergegeven.
Een controle van het olieniveau is alleen
betrouwbaar als de auto op een vlakke,
horizontale ondergrond staat en de motor
minstens 30 minuten niet heeft gedraaid.
Olieniveau correct


Dit wordt aangegeven met een melding op het
instrumentenpaneel.
Te laag olieniveau


Dit wordt aangegeven met een melding op het
instrumentenpaneel.
Controleer het olieniveau met de peilstok. Als
blijkt dat het olieniveau te laag is, moet olie
worden bijgevuld om te voorkomen dat ernstige
motorschade ontstaat.
Storing in motorolieniveaumeter


Dit wordt aangegeven met een melding op het
instrumentenpaneel. Neem contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
AdBlue®-actieradiusindicatoren
(BlueHDi)
De Diesel BlueHDi motoren zijn uitgerust
met een systeem waarbij het roetfilter wordt
gecombineerd met het SCR-systeem (Selective
Catalytic Reduction) voor de nabehandeling van
de uitlaatgassen. Deze kunnen niet functioneren
zonder de vloeistof AdBlue
®.
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken (tussen 2.400 en 0
km), gaat bij het aanzetten van het contact een
verklikkerlampje branden dat aangeeft hoeveel
kilometer u nog ongeveer kunt rijden voordat het
opnieuw starten van de motor automatisch wordt
geblokkeerd.
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het AdBlue
®-
reservoir leeg is. De motor kan pas weer
worden gestart nadat AdBlue
® is bijgevuld tot
het minimale peil.

20
Instrumentenpaneel

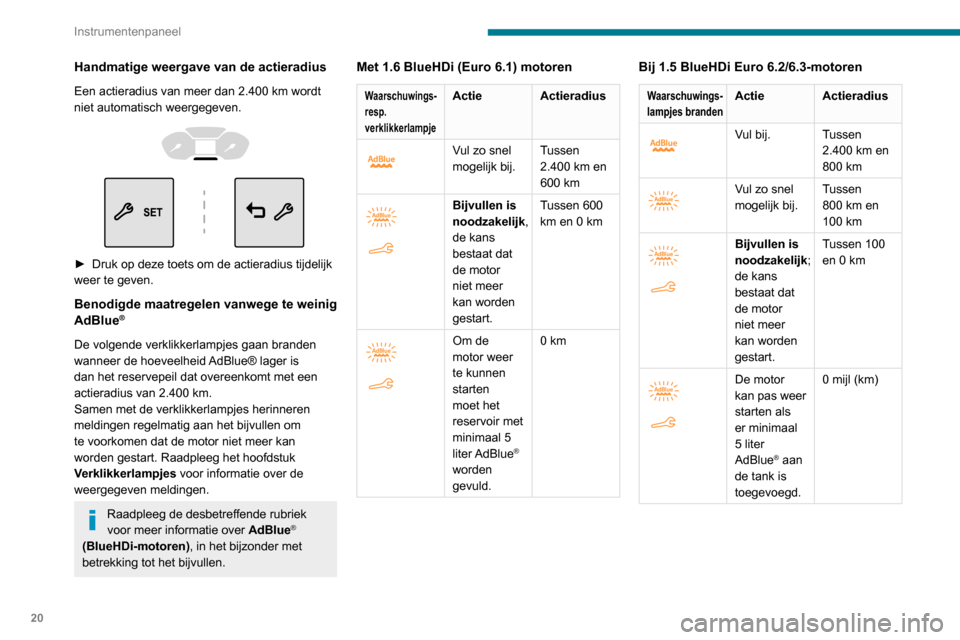

Handmatige weergave van de actieradius
Een actieradius van meer dan 2.400 km wordt
niet automatisch weergegeven.




► Druk op deze toets om de actieradius tijdelijk
weer te geven.
Benodigde maatregelen vanwege te weinig
AdBlue®
De volgende verklikkerlampjes gaan branden
wanneer de hoeveelheid AdBlue® lager is
dan het reservepeil dat overeenkomt met een
actieradius van 2.400
km.
Samen met de verklikkerlampjes herinneren
meldingen regelmatig aan het bijvullen om
te voorkomen dat de motor niet meer kan
worden gestart. Raadpleeg het hoofdstuk
Verklikkerlampjes voor informatie over de
weergegeven meldingen.
Raadpleeg de desbetreffende rubriek
voor meer informatie over AdBlue®
(BlueHDi-motoren), in het bijzonder met
betrekking tot het bijvullen.
Met 1.6 BlueHDi (Euro 6.1) motoren
Waarschuwings-
resp.
verklikkerlampjeActie Actieradius


Vul zo snel
mogelijk bij. Tussen
2.400
km en
600
km


Bijvullen is
noodzakelijk,
de kans
bestaat dat
de motor
niet meer
kan worden
gestart. Tussen 600
km en 0
km


Om de
motor weer
te kunnen
starten
moet het
reservoir met
minimaal 5
liter AdBlue
®
worden
gevuld. 0
km
Bij 1.5 BlueHDi Euro 6.2/6.3-motoren
Waarschuwings-
lampjes brandenActie Actieradius


Vul bij. Tussen
2.400 km en
800
km


Vul zo snel
mogelijk bij.Tussen
800 km en
100
km


Bijvullen is
noodzakelijk;
de kans
bestaat dat
de motor
niet meer
kan worden
gestart. Tussen 100
en 0 km


De motor
kan pas weer
starten als
er minimaal
5 liter
AdBlue
® aan
de tank is
toegevoegd. 0 mijl (km)

21
Instrumentenpaneel

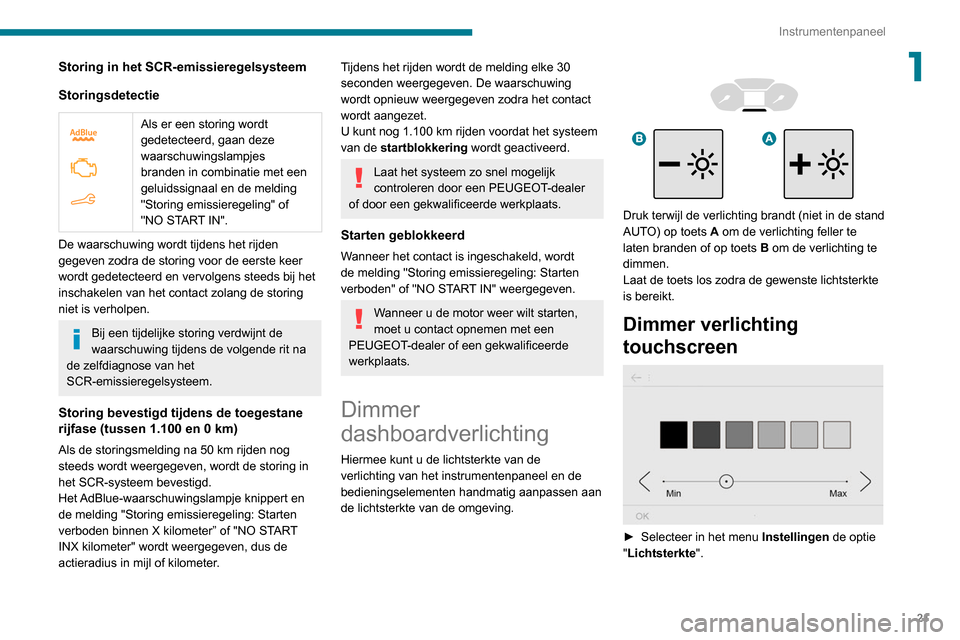

1Storing in het SCR-emissieregelsysteem
Storingsdetectie


Als er een storing wordt
gedetecteerd, gaan deze
waarschuwingslampjes
branden in combinatie met een
geluidssignaal en de melding
"Storing emissieregeling" of
"NO START IN".
De waarschuwing wordt tijdens het rijden
gegeven zodra de storing voor de eerste keer
wordt gedetecteerd en vervolgens steeds bij het
inschakelen van het contact zolang de storing
niet is verholpen.
Bij een tijdelijke storing verdwijnt de
waarschuwing tijdens de volgende rit na
de zelfdiagnose van het
SCR-emissieregelsysteem.
Storing bevestigd tijdens de toegestane
rijfase (tussen 1.100 en 0 km)
Als de storingsmelding na 50 km rijden nog
steeds wordt weergegeven, wordt de storing in
het SCR-systeem bevestigd.
Het AdBlue-waarschuwingslampje knippert en
de melding "Storing emissieregeling: Starten
verboden binnen X kilometer” of "NO START
INX kilometer" wordt weergegeven, dus de
actieradius in mijl of kilometer.
Tijdens het rijden wordt de melding elke 30
seconden weergegeven. De waarschuwing
wordt opnieuw weergegeven zodra het contact
wordt aangezet.
U kunt nog 1.100
km rijden voordat het systeem
van de startblokkering wordt geactiveerd.
Laat het systeem zo snel mogelijk
controleren door een PEUGEOT-dealer
of door een gekwalificeerde werkplaats.
Starten geblokkeerd
Wanneer het contact is ingeschakeld, wordt
de melding "Storing emissieregeling: Starten
verboden" of "NO START IN" weergegeven.
Wanneer u de motor weer wilt starten,
moet u contact opnemen met een
PEUGEOT-dealer of een gekwalificeerde
werkplaats.
Dimmer
dashboardverlichting
Hiermee kunt u de lichtsterkte van de
verlichting van het instrumentenpaneel en de
bedieningselementen handmatig aanpassen aan
de lichtsterkte van de omgeving.




Druk terwijl de verlichting brandt (niet in de stand
AUTO) op toets A om de verlichting feller te
laten branden of op toets B om de verlichting te
dimmen.
Laat de toets los zodra de gewenste lichtsterkte
is bereikt.
Dimmer verlichting
touchscreen


► Selecteer in het menu Instellingen de optie
" Lichtsterkte".

22
Instrumentenpaneel
Berekend sinds de laatste nulstelling van
de trajectgegevens.
Gemiddelde snelheid
(km/h of mph)Berekend sinds de laatste nulstelling van
de trajectgegevens.
Afgelegde afstand
(km of mijl)Berekend sinds de laatste nulstelling van
de trajectgegevens.
Teller Stop & Start-systeem
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met Stop & Start,
registreert een teller hoelang de STOP-stand
tijdens een traject is geactiveerd.
De teller wordt elke keer als u het contact aanzet
weer op nul gezet.
Of selecteer "OPTIES ", "Schermconfiguratie"
en vervolgens " Lichtsterkte".
►

Stel de lichtsterkte af door op de pijlen te
drukken of de schuif te verplaatsen.
De helderheid kan verschillend worden
ingesteld voor de dag en de nacht.
Boordcomputer
Geeft informatie over de actuele rit (actieradius,
brandstofverbruik, gemiddelde snelheid enz.).
Informatiedisplay
Informatie wordt na elkaar weergegeven.
– Afgelegde kilometers
–

De actieradius.
–


Huidig brandstofverbruik.
–


Gemiddelde snelheid.
–


T
eller van het Stop & Start-systeem.
–

Informatie van het systeem voor
snelheidslimietherkenning.




► Druk op de toets aan het uiteinde van de
ruitenwisserhendel .




► Of druk op de draaiknop op het stuurwiel.
Rit resetten
De reset wordt uitgevoerd wanneer de dagteller
wordt weergegeven.
►
Druk langer dan twee seconden op de toets
op het uiteinde van de ruitenwisserschakelaar .
►


Druk langer dan twee seconden op de knop
op het

stuurwiel.




► Druk langer dan 2 seconden op deze toets.
Enkele definities...
Actieradius
(km of mijl)
Aantal kilometers dat u nog met de resterende hoeveelheid brandstof kunt
rijden (afhankelijk van het gemiddelde verbruik
over de laatste afgelegde kilometers).
Deze waarde kan variëren door een
gewijzigde rijstijl of het rijden op een
helling, waardoor het actuele
brandstofverbruik aanzienlijk kan wijzigen.
Als de actieradius minder dan 30
km bedraagt,
verschijnen streepjes op het display.
Na het tanken van minimaal 5 liter brandstof
wordt de actieradius opnieuw berekend en
weergegeven als deze meer dan 100
km
bedraagt.
Wanneer tijdens het rijden streepjes in
plaats van waarden worden
weergegeven, dient u contact met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats op te nemen.
Actueel brandstofverbruik
(l/100 km, km/l of mpg)Berekend over de laatste seconden.
Deze functie wordt alleen weergegeven
bij snelheden vanaf 30 km/h.
Gemiddeld brandstofverbruik
(l/100 km, km/l of mpg)
