2020 Peugeot Boxer sensor

83
Körning
6

Detta system inkluderar sensorer, placerade
på sidorna av den bakre stötfångaren, som
övervakar dödvinkel områdena.
Det varnar föraren om närvaron av ett annat
fordon (bil, lastbil, motorcykel) i fordonets döda
vinkel under körning och backning.
Om släpvagnen är kopplad till fordonet förstoras
detekteringsområdet med släpvagnens längd.


Varningen ges med en varningslampa som lyser
med fast sken i sidospegeln på den berörda
sidan. Beroende på konfigurationen kan en
hörbar varning ljuda.
Aktivering/inaktivering
Funktionen kan aktiveras eller inaktiveras
genom att använda LÄGE-knappen i
menyn Dödvinkel.
Se motsvarande avsnitt för mer information om
Bilinställningar (LÄGE) .
Det finns två aktiveringslägen:
– VISUELLA: visuell varning. Under körning
tänds en varningslampa i sidospegeln på den
sidan där ett fordon detekteras.
– VISUELL och LJUDLARM: visuell varning
och ljudvarning. Under körning tänds en
varningslampa i sidospegeln på den berörda
sidan. Om blinkers aktiveras på den sidan där
fordonet upptäcks kommer ett ljudvarning ljuda.
När bilen startas tänds varningslampan i varje
backspegel för att indikera att systemet är
aktiverat.
Systemets status finns kvar i minnet när
tändningen slås ifrån.
Backväxel

Systemet hjälper föraren under omvänd manöver
(t.ex. utkörning från en parkeringsplats).
Den upptäcker fordon som kommer till vänster
eller höger om fordonet med en hastighet mellan
ungefär 1 och 35 km/h.
När ett fordon upptäcks tänds en varningslampa
i sidospegeln på den berörda sidan, åtföljt av en
ljudvarning.
Släpvagnsdetektering
Systemet detekterar närvaron och längden på
släpvagnen. Fordonsdetekteringsområdet i
dödvinklar förlängs med släpvagnens längd.
Släpvagnsdetekteringsläget ställs in via
LÄGE-knappen.
Se motsvarande avsnitt för mer information om
Bilinställningar (LÄGE) .
Det finns två lägen:
– Max: för en släpvagnslängd större än 9 meter.– Auto: för en automatisk detektering av
släpvagnslängden (3 m, 6 m or 9 m).
I Auto-läget, visas en ikon på instrumentpanelen
som anger längden som detekteras av systemet.
Det kan vara nödvändigt att göra en 90°
sväng för att systemet ska kunna
upptäcka släpvagnens längd.
När en släpvagn upptäcks, inaktiveras
fordonsdetektering vid backning.

86
Körning
första varningsnivån lösa ut. Varningsnivå 2
aktiveras i så fall direkt.
Observera:
varningsnivå 1 visas aldrig för fasta hinder eller tillsammans med
varningsgränsen "Nära".
Intelligent
panikbromsassistans
Om föraren bromsar, men inte bromsar tillräckligt
för att förhindra en kollision, kompletterar
funktionen bromsningen inom de gränser som
sätts av fysikens lagar.
Denna hjälpfunktion aktiveras bara om föraren
trampar ned bromspedalen.
Active Safety Brake

Funktionen, som även kallas automatisk
nödbromsning, aktiveras efter varningarna om
föraren inte reagerar tillräckligt snabbt och inte
trampar på bromspedalen.
Den har som syfte att minska krockhastigheten
eller undvika en kollision om föraren inte
reagerar.
Funktion
Systemet kan användas under följande
förhållanden:
– Bilens hastighet överstiger inte 80 km/h när ett
stillastående fordon registreras.– Bilens hastighet är mellan 5 km/h och 85 km/h när en bil i rörelse registreras.
Den här varningslampan blinkar i cirka 10
sekunder när funktionen ingriper i bilens
bromsning.
Om bilen har manuell växellåda och den har
stannat helt efter en automatisk nödbromsning
kan den få motorstopp.
Föraren kan när som helst ta kontroll
över fordonet genom att bestämt vrida på
ratten och/eller trampa ned gaspedalen.
När funktionen är aktiverad kan det
uppstå lätta vibrationer i bromspedalen.
Om bilen stannat helt bibehålls den
automatiska bromsningen i 1 till 2 sekunder.
Funktionsfel
Om ett systemfel uppstår varnas du
genom att denna varningslampa tänds,
ett meddelande visas och en ljudsignal hörs.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemet.
Om dessa varningslampor tänds
när motorn har startats om, ska du
kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för kontroll av systemet.
Hörbara
parkeringssensorer bak
Se de allmänna rekommendationerna för kör-
och manövreringshjälpmedel.


Om det är monterat på din bil består systemet
av 4 närhetssensorer installerade i bakre
stötfångaren.
De upptäcker alla hinder, t.ex. person, fordon,
träd, barriär som ligger bakom bilen när du
manövrerar den.
Vissa typer av hinder som upptäckts i början
av manövern kommer inte längre att upptäckas
vid slutet av manövern om de befinner sig i de
blinda fläckarna mellan och under sensorerna.
Exempel: pålar, vägarbetskoner eller
trottoarstolpar.
De bakre parkeringssensorerna kan anslutas till
backningskameran.
Påslagning
► Lägg i backväxeln med växelspaken.

87

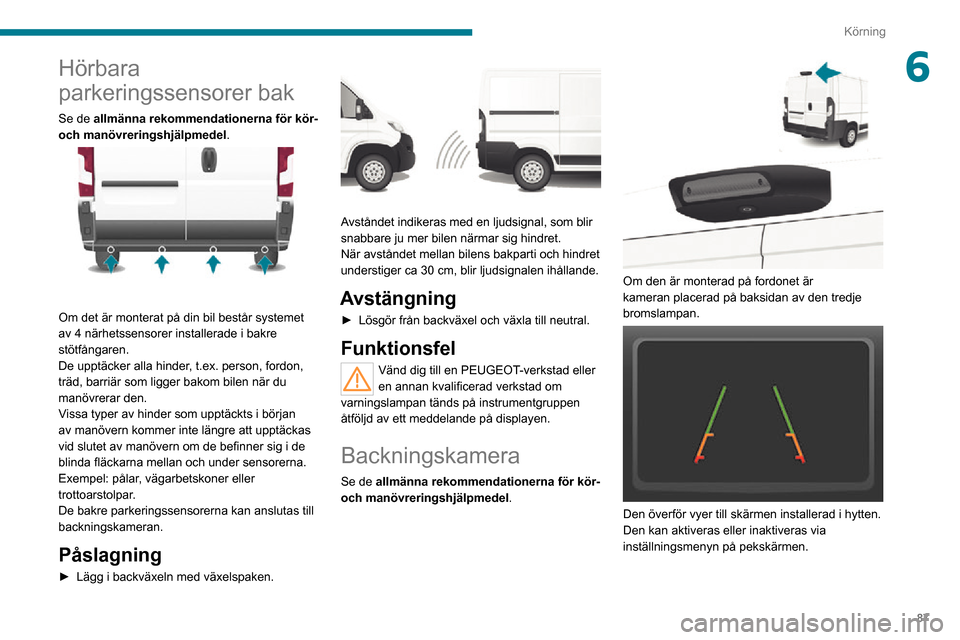

Körning
6Hörbara
parkeringssensorer bak
Se de allmänna rekommendationerna för kör-
och manövreringshjälpmedel.


Om det är monterat på din bil består systemet
av 4 närhetssensorer installerade i bakre
stötfångaren.
De upptäcker alla hinder, t.ex. person, fordon,
träd, barriär som ligger bakom bilen när du
manövrerar den.
Vissa typer av hinder som upptäckts i början
av manövern kommer inte längre att upptäckas
vid slutet av manövern om de befinner sig i de
blinda fläckarna mellan och under sensorerna.
Exempel: pålar, vägarbetskoner eller
trottoarstolpar.
De bakre parkeringssensorerna kan anslutas till
backningskameran.
Påslagning
► Lägg i backväxeln med växelspaken.

Avståndet indikeras med en ljudsignal, som blir
snabbare ju mer bilen närmar sig hindret.
När avståndet mellan bilens bakparti och hindret
understiger ca 30 cm, blir ljudsignalen ihållande.
Avstängning
► Lösgör från backväxel och växla till neutral.
Funktionsfel
Vänd dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad om
varningslampan tänds på instrumentgruppen
åtföljd av ett meddelande på displayen.
Backningskamera
Se de allmänna rekommendationerna för kör-
och manövreringshjälpmedel.


Om den är monterad på fordonet är
kameran placerad på baksidan av den tredje
bromslampan.


Den överför vyer till skärmen installerad i hytten.
Den kan aktiveras eller inaktiveras via
inställningsmenyn på pekskärmen.

88
Körning
Backkamerasystemet är en hjälpfunktion.
Backningskameran kan anslutas till de bakre
parkeringssensorerna.
Påslagning
Kameran aktiveras när du lägger i backväxeln
och förblir aktiv upp till ca 15 km/h. Den
avaktiveras när hastigheten överskrider 18 km/h.
Kameran aktiveras även med bilen stillastående
när bakdörrarna öppnas.
Avstängning
När en framåtväxel läggs i visas den sista bilden
i ca 5 sekunder och försvinner sedan.
När bilen står stilla fortsätter den sista bilden att
visas på samma sätt när bakdörrarna stängs.
Under optimala förhållanden (läge på
vägen, last i bilen) täcker kameran som
mest ett fält som är ca 3 m långt och 5,5 m
brett.
Det synliga området kan variera beroende på
de yttre väderförhållandena (ljusstyrka, regn,
snö, dimma osv.), på lasten i bilen och på var
bilen ligger på vägbanan.
Använd inte rengöringsmedel eller annat
som kan repa när du rengör kameran och
skärmen.
Använd en mjuk trasa eller en liten pensel.

11 7
Om ett fel uppstår
8Kontrollpanels säkringar på
vänster sida
► Avlägsna skruvarna och luta höljet för att komma åt säkringarna.

SäkringarA (ampere)Ändamål
12 7,5Höger halvljus
13 7,5Vänster halvljus
32 7,5Belysning i passagerarutrymme (+ batteri)
34 7,5Belysning i minibussens passagerarutrymme – varningsblinkers
36 10Ljudsystem – luftkonditioneringsreglage – larm – färdskrivar\
e – batteriavstängning dator – extra
värmeprogrammerare (+ batteri)
37 7,5Knapp för bromslampor – tredje bromslampan – instrumentpanel (\
+ nyckel)
38 20Centrallås dörr (+batteri)
42 5ABS-sensor och dator – ASR-sensor – CDS-sensor – knapp för bromslampor
43 20Torkarmotor vindruta (+ nyckel)
47 20Elektrisk fönsterhissmotor på förarsidan
48 20elektrisk fönsterhissmotor på passagerarsidan

11 8
Om ett fel uppstår
SäkringarA (ampere)Ändamål
49 5Dator för automatisk parkeringshjälp – ljudsystem – reglage \
på ratten – mitt- och sidokontrollpaneler –
reserv kontrollpanel – batteriavstängning för dator (+ nyckel)\
50 7,5Krockkuddar och bältesdator
51 5Färdskrivare – servostyrningsdator – luftkonditionering – backljus – vattensensor för dieselbränslefilter –
flödesmätare (+ nyckel)
53 7,5Instrumentpanel (+ batteri)
90 7,5Vänster helljus
91 7,5Höger helljus
92 7,5Vänster dimljus
93 7,5Höger dimljus
Högra sidans pelarsäkringar
► Knäpp loss locket.Efter byte bör du stänga locket mycket
omsorgsfullt.

178
Alfabetiskt register
Löpande kontroller 98–100Löpande underhåll 74, 98Luftfilter 99Luftkonditionering 31Luftkonditionering, manuell 32–33
M
Manuell växellåda 68–70, 100Mätare 74Mått 130Meny 13, 161–162, 164, 167, 169Menyer (ljud) 161–162Miljö 5Mittkonsol 4Motorer 125–126Motorhuv 95Motorolja 96–98
N
Nackstöd fram 27Nivå av AdBlue® 98Nivåer 97–98Nivåer och kontroller 96–97Nivå, servostyrningsolja 97Nollställning av serviceindikatorn 10–11
O
Oljebyte 96Oljefilter 99Oljeförbrukning 96Oljemätsticka 96Oljenivå 96Öppna motorhuven 95
P
Påfyllning av AdBlue® 98, 101, 101–102Påfyllning av bränsle 90Parkeringsbroms 68, 100Parkeringshjälpfunktioner (rekommendationer) 73Partikelfilter 99Pekskärm 159, 173Positionsljus 46Pyrotekniska bältessträckare (bilbälten) 56
R
Räckvidd med AdBlue® 12, 98Radar (varningar) 73Råd för körning 5, 64–65Radio 153, 161, 163Radiostation 153, 161Regenerering av partikelfilter 99Reglage för eluppvärmda säten 28
Reglage vid ratten för bilradion ~ Bilradioreglage på ratten 152, 160Reostat för instrumentbelysning 6Reservhjul 100Röstkommandon 155–158, 170–172
S
Säkerhetsåtgärder för barn 57–59Säkerhetsåtgärder för barn ~ Barnsäkerhet 57–59Säkerhetsbälten bak 55Selektiv katalytisk reduktion (SCR) 101Sensorer (varningar) 74Servicenivåer 10–11, 98Servostyrningsolja 97–98Servosystem vid nödbromsning ~ Olika bromssystem 52, 86Sidokrockkuddar 58Signalhorn 51Skrivunderlägg 38–40Skyddsmatta 74Släpvagnsvikter 125Snål körning (rekommendationer) 5Snökedjor 91Solsensor 31Spolarvätska 97–98Stabiliseringssystem (ESP) ~ Antisladdsystem (ESP) 53Starta en dieselmotor 91Starthjälp i backe 70
