2020 Peugeot 508 ad blue

11 2
Vožnja
Vožnja na poplavljenom kolnikuPrije ulaska u poplavljeno područje,
svakako se preporučuje isključivanje sustava
Stop & Start.
Više podataka o savjetima za vožnju,
osobito na poplavljenom kolniku, možete naći
u odgovarajućem odjeljku.
Rad
Glavni uvjeti za rad
– Vrata vozača moraju biti zatvorena.– Sigurnosni pojas vozača mora biti zakopčan.– Razina napunjenosti akumulatora mora biti dovoljna.– Temperatura motora mora biti unutar nazivnog radnog raspona.– Vanjska temperatura mora biti između 0 °C i 35°C.
Gašenje motora (način rada STOP)
Motor automatski prelazi u stanje pripravnosti
čim vozač pokaže namjeru zaustavljanja.
– Uz ručni mjenjač, pri brzini manjoj od 3 km/h, kad postavite ručicu mjenjača u neutralan
položaj i kad otpustite papučicu spojke.
– Uz automatski mjenjač:• pri brzini manjoj od 20 km/h, za izvedbe BlueHDi, ili manjoj od 1 km/h, za izvedbe PureTech 180 i 225, kada naglo zakočite dok
je ručica mjenjača u položaju D,
Više informacija o sustavu Active
Suspension Control možete pronaći u
odgovarajućem odjeljku.
Pokazivač promjene
stupnja prijenosa
Taj sustav omogućuje manju potrošnju
goriva davanjem preporuka za uključivanje
najprikladnijeg stupnja prijenosa.
Rad
Ovisno o uvjetima vožnje i o opremljenosti vozila,
sustav vam može preporučiti da preskočite jedan
ili više stupnjeva prijenosa.
Preporuke za uključivanje određenog stupnja
samo su opcionalne. Naime, konfiguracija ceste,
promet i sigurnost uvijek su presudni faktori u
izboru najprikladnijeg stupnja prijenosa. Prema
tome, vozač odgovorno odlučuje o prihvaćanju ili
neprihvaćanju preporuka sustava.
Ta se funkcija ne može isključiti.
Uz automatski mjenjač taj sustav je
aktivan samo pri ručnom mijenjanju
brzina.
Podatak se prikazuje u obliku strelice na
ploči s instrumentima, uz broj
preporučenog stupnja prijenosa.
Sustav prilagođava preporuke za
promjenu stupnja ovisno o uvjetima u
vožnji (nagib, opterećenje itd.) i zahtjevima
vozača (zahtjev za snagu, ubrzavanje,
kočenje itd).
Sustav nikada neće preporučiti:
– uključivanje prvog stupnja prijenosa,– uključivanje stupnja prijenosa za vožnju unatrag.
Stop & Start
Funkcija Stop & Start privremeno stavlja motor
u stanje pripravnosti – način STOP – u fazama
kad je vozilo zaustavljeno (crveno svjetlo, zastoji
itd.). Motor se automatski ponovno pokreće –
način rada START – čim vozač poželi ponovno
krenuti.
Prvenstveno predviđena za gradsku vožnju,
funkcija je namijenjena smanjenju potrošnje
goriva i emisija štetnih plinova kao i buke dok je
vozilo zaustavljeno.
Funkcija ne utječe na funkcionalnost vozila,
naročito kočenja.
Isključivanje/ponovno uključivanje
Funkcija se po zadanom uključuje nakon
uključivanja kontakta.
Za isključivanje / ponovno uključivanje
funkcije:



► Pritisnite tipku.Poruka na ploči s instrumentima potvrđuje
promjenu statusa.
Kad je funkcija isključena, narančasta žaruljica
svijetli; ako je motor u stanju pripravnosti,
automatski se ponovno pokreće.
Povezane žaruljice
Funkcija je uključena.
Funkcija je isključena ili neispravnost.
Otvaranje poklopca motora
Prije svakog zahvata ispod poklopca
isključite sustav Stop & Start da bi se izbjegla
svaka opasnost od ozljeda zbog automatskog
ponovnog pokretanja motora.

11 3
Vožnja
6Vožnja na poplavljenom kolniku
Prije ulaska u poplavljeno područje,
svakako se preporučuje isključivanje sustava
Stop & Start.
Više podataka o savjetima za vožnju,
osobito na poplavljenom kolniku, možete naći
u odgovarajućem odjeljku.
Rad
Glavni uvjeti za rad
– Vrata vozača moraju biti zatvorena.– Sigurnosni pojas vozača mora biti zakopčan.– Razina napunjenosti akumulatora mora biti dovoljna.– Temperatura motora mora biti unutar nazivnog radnog raspona.– Vanjska temperatura mora biti između 0 °C i 35°C.
Gašenje motora (način rada STOP)
Motor automatski prelazi u stanje pripravnosti
čim vozač pokaže namjeru zaustavljanja.
– Uz ručni mjenjač, pri brzini manjoj od 3 km/h, kad postavite ručicu mjenjača u neutralan
položaj i kad otpustite papučicu spojke.
– Uz automatski mjenjač:• pri brzini manjoj od 20 km/h, za izvedbe BlueHDi, ili manjoj od 1 km/h, za izvedbe PureTech 180 i 225, kada naglo zakočite dok
je ručica mjenjača u položaju D,
• kad je vozilo zaustavljeno i kad postavite ručicu mjenjača u položaj N.
Brojač vremena
Brojač vremena zbraja vrijeme provedeno u
stanju pripravnosti tijekom puta. Brojač se vraća
na nulu nakon svakog uključivanja kontakta.
Posebni slučajevi
Motor neće prijeći u stanje pripravnosti ako su
ponovno zadovoljeni svi radni uvjeti i u sljedećim
slučajevima.
– Na strmom nagibu (na uzbrdici ili nizbrdici).– Rad motora potreban je za održavanje toplinskog komfora u putničkom prostoru.– Ako je uključeno odmagljivanje.U tim slučajevima kontrolna žaruljica treperi nekoliko sekundi, zatim se gasi.
Nakon ponovnog pokretanja motora,
način rada STOP nije dostupan dok
vozilo ne postigne brzinu od 8 km/h.
Način rada STOP prilikom manevriranja
na parkiralištu nije dostupan nekoliko
sekundi nakon premještanja ručice mjenjača
iz položaja za vožnju natrag ili okretanja
upravljača.
Ponovno pokretanje motora (način
rada START)
Motor se automatski ponovno pokreće čim vozač
pokaže namjeru nastavka vožnje.
► Uz ručni mjenjač: uz papučicu spojke
pritisnutu do kraja.
► Uz automatski mjenjač:• Uz ručicu mjenjača u položaju D ili M: uz
otpuštenu papučicu kočnice.
• Uz ručicu u položaju N i otpuštenu papučicu
kočnice: uz ručicu u položaju D ili M.
• Uz ručicu u položaju P i pritisnutu papučicu
kočnice: uz ručicu u položaju R, N, D ili M.
• Uključen stupanj prijenosa za vožnju unatrag.
Posebni slučajevi
Motor se automatski ponovno pokreće ako su
ponovno zadovoljeni svi radni uvjeti u sljedećim
slučajevima.
– Uz ručni mjenjač: brzina vozila veća je od 4 km/h.– Uz automatski mjenjač, u položaju N kad je brzina vozila veća od 1 km/h,U tim slučajevima kontrolna žaruljica treperi nekoliko sekundi, zatim se gasi.
Neispravnosti
U slučaju neispravnosti, ova žaruljica treperit će nekoliko trenutaka, a zatim će
ostati stalno upaljena uz prikaz poruke.
Zatražite provjeru vozila u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Motor se gasi u načinu rada STOP.
Sve žaruljice na ploči s instrumentima upalit će
se u slučaju ove neispravnosti.

169
Praktične informacije
7Tekućina za kočnice
Razina ove tekućine mora biti blizu
oznake "MAX". Ako nije, provjerite
istrošenost pločica kočnica.
Da biste znali kako često mijenjati tekućinu
za kočnice, pogledajte plan održavanja
proizvođača.
Očistite čep prije nego ga skinete za
dolijevanje. Koristite samo tekućinu za
kočnice DOT4 iz zatvorene posude.
Rashladna tekućina motora
Dolijevanje tekućine normalno je između dva održavanja.
Prilikom provjere i dolijevanja motor obvezno
mora biti hladan.
U slučaju nedovoljne razine postoji opasnost od
težih oštećenja motora.
Razina ove tekućine mora biti blizu oznake
"MAX", ali nikada preko te oznake.
Ako je razina blizu ili ispod oznake " MIN",
obavezno dolijte tekućinu.
Kad je motor zagrijan, temperaturu rashladne
tekućine regulira ventilator.
Kako je rashladni sustav pod tlakom, pričekajte
da od isključivanja motora prođe barem jedan
sat prije nekog zahvata.
Ako hitno morate doliti tekućinu, kako biste
izbjegli opasnost od opeklina, uzmite neku krpu
kojom ćete omotati čep i odvrnite ga za dva
kruga i pričekajte da tlak padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu rashladne tekućine.
Tekućina za pranje stakla
Dolijte potrebnu količinu tekućine po
potrebi.
Karakteristike tekućine
Tekućina mora biti nadopunjena mješavinom već
spremnom za uporabu.
Tijekom zime (na temperaturama nižim od 0)
potrebno je upotrebljavati tekućinu sa sredstvom
protiv smrzavanja koje odgovara uvjetima kako
bi se zaštitili dijelovi sustava (pumpa, spremnik,
cijevi itd.).
Punjenje spremnika čistom vodom je
zabranjeno (zbog opasnosti od
zamrzavanja, taloženja kamenca itd.).
Aditiv za dizelsko gorivo (dizel s pročistačem čestica)
Paljenje ove žaruljice, uz zvučni signal i poruku upozorenja o preniskoj razini
aditiva upozorava na minimalnu razinu u
spremniku aditiva pročistača čestica.
Dolijevanje
Dolijevanje tog aditiva treba što prije izvršiti u
mreži PEUGEOT ili u nekoj stručnoj radionici.
AdBlue (BlueHDi)
Upozorenje se daje kad se dosegne razina
rezerve.
Više podataka o pokazivačima, a naročito
o pokazivačima dosega s tekućinom AdBlue
potražite u odgovarajućem odjeljku.
Kako bi se izbjeglo nevozno stanje vozila prema
propisima, morate doliti tekućinu AdBlue.
Više informacija o aditivu AdBlue
® (BlueHDi)
i o dolijevanju aditiva AdBlue potražite u
odgovarajućem odjeljku.
Provjere
Ako nije drugačije propisano, ove elemente
treba provjeravati u skladu s planom održavanja
proizvođača i, ovisno o motoru.
U suprotnom, zatražite provjeru u mreži
PEUGEOT ili nekoj stručnoj radionici.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i karakteristika.
Kako bi važni dijelovi, kao što su oni u
sustavu kočenja, optimalno radili, PEUGEOT
odabire i nudi točno određene proizvode.
Akumulator 12 V
Akumulator ne treba održavati.
Međutim, redovito provjeravajte
pritegnutost navojnih stezaljki (u izvedbi bez brze
obujmice), kao i čistoću spojeva.

171
Praktične informacije
7Kotači i gume
Talk u svim gumama, uključujući i rezervni
kotač, moraju se provjeravati u hladnom
stanju.
Tlakovi naznačeni na naljepnici o tlaku u
gumama vrijede za „hladne“ gume. Ako vozite
duže od 10 minuta ili više od 10 kilometara
brzinom većom od 50 km/h, dodajte 0,3 bara (30 kPa) vrijednostima naznačenima na naljepnici.
Prenizak tlak u gumama povećava
potrošnju goriva. Neodgovarajući tlak u
gumama uzrokuje prijevremeno trošenje
guma i pogoršava prianjanje uz cestu
– opasnost od nesreće!
Vožnja s istrošenim ili oštećenim gumama
smanjuje učinkovitost kočnica i prianjanje vozila
na cesti. Preporučuju se redovite provjere
stanja guma (gazne površine i bočnih strana) i
naplataka, kao i ventila.
Kada se pokazivač istrošenosti gume više ne
pojavljuje iz gazišta, dubina utora je manja od
1,6 mm i gume se moraju obvezno promijeniti.
Upotreba kotača i guma druge veličine od
navedenih može utjecati na vijek trajanja guma,
okretanje kotača, razmak od tla i očitavanje
brzinomjera te pogoršati prianjanje uz cestu.
Postavljanje različitih guma na prednju i stražnju
osovinu može uzrokovati greške u sustavu ESC.
Amortizeri
Vozačima nije lako utvrditi kad su
amortizeri potrošeni. Bez obzira na to,
amortizeri imaju snažan utjecaj na držanje ceste
i kočenje.
Kako biste zajamčili svoju sigurnost i udobnost
u vožnji, redovno ih provjeravajte u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Remenje i pomoćni agregati
Remenje i pomoćni agregati upotrebljavaju se od trenutka pokretanja
motora, sve do njegovog gašenja. Vremenom se
habaju.
Oštećen remen ili pomoćni agregati mogu
oštetiti motor i učiniti ga neupotrebljivim. Pratite
preporučenu učestalost zamjene istaknutu u
prijeđenoj udaljenosti ili isteklom vremenu, s
obzirom na to što bude prvo.
AdBlue® (BlueHDi)

Radi očuvanja okoliša i zadovoljavanja norme
Euro 6, bez smanjivanja performansi ili
povećavanja potrošnje goriva dizelskih motora,
PEUGEOT oprema svoja vozila sustavom koji
povezuje SCR (selektivnu katalitičku redukciju)
i proćistač čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Kada se koristi tekućina AdBlue® koja sadrži
ureju, katalizator pretvara do 85 % dušikovih
oksida (NOx) u dušik i vodu, koji su neškodljivi
za zdravlje i okoliš.
AdBlue® se nalazi u posebnom
spremniku zapremnine od oko 17 litara.
Njegova zapremina dovoljna je za otprilike
9.000 km vožnje, što uvelike ovisi o vašem stilu
vožnje.
Sustav upozorenja se uključuje kada se dosegne
razina rezerve: možete voziti sljedećih 2.400 km prije pražnjenja spremnika i gašenja motora.
Više informacija o žaruljicama i s njima
povezanim upozorenjima ili
pokazivačima možete pronaći u
odgovarajućim odjeljcima.
Ako je spremnik AdBlue® prazan,
zakonski sustav kodiranog pokretanja
onemogućuje pokretanje motora.
Ako je sustav SCR neispravan, štetne emisije
iz vozila više neće zadovoljavati normu Euro
6: vaše vozilo postaje onečišćivač.

172
Praktične informacije
uključivanja kontakta, bez otvaranja vrata
vozača, otključavanja vozila ili unošenja
elektroničkog ključa u kabinu .
Uključite kontakt i nakon 10 sekundi pokrenite
motor.
► Ugasite motor pritiskom na tipku "START/
STOP".


► Okrenite plavi čep spremnika AdBlue® za
šestinu okretaja u smjeru suprotnom od kazaljke
na satu.
► Uzmite limenku aditiva AdBlue®, nakon
provjere roka trajanja, pažljivo pročitajte upute
na naljepnici prije ulijevanja sadržaja boce u
spremnik vozila za AdBlue.
► Uz pumpu za AdBlue®: umetnite pištolj i
napunite spremnik dok se pištolj automatski ne
isključi.
Da ne biste prepunili spremnik s
AdBlue®:– dolijte 10 do 13 litara s pomoću spremnika za AdBlue®.– ako punite na benzinskoj crpki, prestanite puniti nakon prvog automatskog prekida
pištolja.
Kada se potvrdi neispravnost sustava
SCR, važno je da posjetite ovlašteni servis
PEUGEOT ili kvalificiranu radionicu. Nakon
1.100 km, uređaj se automatski aktivira kako
bi onemogućio pokretanje motora.
U oba slučaja pokazivač dosega prikazuje
udaljenost koju možete prijeći prije nego što
se vozilo zaustavi.
Smrzavanje tekućine AdBlue®
AdBlue® smrzava se pri temperaturi nižoj
od oko -11 °C.
Sustav SCR sadrži grijač spremnika za
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
Dolijevanje tekućine
AdBlue
®
Preporučuje se da se tekućina AdBlue® dolije
čim se pojavi prvo upozorenje koje pokazuje da
je dosegnuta razina rezerve.
Da bi se osigurao ispravan rad sustava
SCR:
– Upotrebljavajte samo tekućinu AdBlue®
koja je u skladu s normom ISO 22241.
– Nikada nemojte prelijevati AdBlue® u neki
drugi spremnik jer bi izgubio svojstva čistoće.
– AdBlue® se nikada ne smije razrjeđivati
vodom.
AdBlue® možete nabaviti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Isto tako, možete posjetiti benzinsku
postaju opremljenu pumpama za
AdBlue
® koje su namijenjene za osobna
vozila.
Preporuke za skladištenje
Tekućina AdBlue® se smrzava na temperaturi od oko -11 °C, a razlaže se na temperaturi iznad +25 °C. Boce se moraju čuvati na hladnom mjestu, zaštićene od izravne sunčeve svjetlosti.
Pod takvim uvjetima, tekućina se može čuvati
najmanje godinu dana.
Ako je tekućina smrznuta, može se upotrebljavati
nakon potpunog odmrzavanja na sobnoj
temperaturi.
Ne čuvajte spremnike tekućine AdBlue® u
vozilu.
Mjere opreza pri upotrebi
AdBlue® je otopina na bazi ureje. Ta je tekućina
nezapaljiva, bezbojna i bez mirisa (treba je
čuvati na suhom mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate neprestano žarenje ili nadraženost,
obratite se liječniku.
Ako tekućinu progutate, odmah isperite usta
čistom vodom i popijte puno vode.
U nekim uvjetima (npr. pri visokoj temperaturi)
ne može se isključiti mogućnost oslobađanja
amonijaka: ne udišite ga. Pare koje sadrže
amonijak nadražuju sluznicu (oči, nos i grlo).
Čuvajte AdBlue® izvan dosega djece, u
originalnom pakiranju.
Postupak
Prije dolijevanja, provjerite da je vozilo parkirano
na ravnoj i horizontalnoj površini.
Prije dolijevanja u hladnim vremenskim uvjetima
provjerite da je temperatura viša od -11 °C. U protivnom može doći do smrzavanja tekućine
AdBlue®, pa se neće moći uliti u spremnik.
Parkirajte vozilo na nekom manje hladnom
mjestu na nekoliko sati kako bi se moglo obaviti
dolijevanje.
Nikada ne ulijevajte AdBlue® u spremnik
dizel goriva.
U slučaju prskanja tekućine AdBlue® ili
curenja po karoseriji obilno isperite
hladnom vodom ili obrišite vlažnom krpom.
U slučaju kristalizacije tekućine uklonite
kristale spužvom i toplom vodom.
Važno: u slučaju dolijevanja nakon
kvara sustava AdBlue morate pričekati
otprilike pet minuta prije ponovnog

173
Praktične informacije
7uključivanja kontakta, bez otvaranja vrata
vozača, otključavanja vozila ili unošenja
elektroničkog ključa u kabinu .
Uključite kontakt i nakon 10 sekundi pokrenite
motor.
► Ugasite motor pritiskom na tipku "START/
STOP".


► Okrenite plavi čep spremnika AdBlue® za
šestinu okretaja u smjeru suprotnom od kazaljke
na satu.
► Uzmite limenku aditiva AdBlue®, nakon
provjere roka trajanja, pažljivo pročitajte upute
na naljepnici prije ulijevanja sadržaja boce u
spremnik vozila za AdBlue.
► Uz pumpu za AdBlue®: umetnite pištolj i
napunite spremnik dok se pištolj automatski ne
isključi.
Da ne biste prepunili spremnik s
AdBlue®:– dolijte 10 do 13 litara s pomoću spremnika za AdBlue®.– ako punite na benzinskoj crpki, prestanite puniti nakon prvog automatskog prekida
pištolja.
Sustav registrira dolijevanje AdBlue® od 5 ili više litara.
Ako je spremnik za AdBlue® potpuno
prazan – što se može potvrditi porukom
“Top up AdBlue: Starting impossible” – važno je da dolijete barem 5 litara.
Promjena u prazni hod
U određenim situacijama vozilo morate ostaviti
u slobodnom hodu (dok ga vučete, na uređaju
s valjcima, u automatskoj praonici ili za vrijeme
transporta željezničkim ili brodskim prijevozom
itd.).
Postupak ovisi o vrsti mjenjača i parkirne
kočnice.
S ručnim mjenjačem i
električnom parkirnom
kočnicom
/
Postupak otpuštanja
► Dok motor radi i držite pritisnutu papučicu kočnice, ručicu mjenjača stavite u neutralan
položaj.
► Dok držite pritisnutu papučicu kočnice, isključite kontakt.
► Otpustite papučicu kočnice i ponovno uključite kontakt.► Dok pritišćete papučicu kočnice, pritisnite sklopku za otpuštanje parkirne kočnice.► Otpustite papučicu kočnice i isključite kontakt.
Povratak na normalan rad
► Dok pritišćete papučicu kočnice, ponovno pokrenite motor.
S automatskim mjenjačem
i električnom parkirnom
kočnicom
/
Postupak otpuštanja
► Dok vozilo miruje, a motor je pokrenut, odaberite način rada N i prekinite kontakt.U roku od 5 sekundi:► Ponovo uključite kontakt.► Dok pritišćete papučicu kočnice, pomaknite
impulsnu ručicu prema naprijed ili natrag i
potvrdite način rada N.
► Dok pritišćete papučicu kočnice, pritisnite sklopku za otpuštanje parkirne kočnice.► Otpustite papučicu kočnice i isključite kontakt.
Nakon prekoračenja vremenskog ograničenja od
5 sekundi, mjenjač uključuje način rada P; tada
treba ponoviti postupak.

176
U slučaju kvara
Sigurnosni trokut
Radi sigurnosti, prije izlaska iz vozila radi
postavljanja trokuta, upalite četiri pokazivača
smjera i obucite sigurnosni prsluk.
Pretinac za odlaganje

Postoji pretinac u unutarnjoj oblozi prtljažnika za
spremanje trokuta za upozorenje.
► Nakon otvaranja prtljažnika, otpustite poklopac okretanjem vijka za četvrtinu ulijevo.
Sastavljanje i postavljanje
trokuta


Za izvedbe opremljene originalnim trokutom
pogledajte sliku iznad.
Za ostale izvedbe pogledajte upute za
sastavljanje priložene uz trokut.
► Postavite trokut iza vozila u skladu s važećim propisima u vašoj zemlji.
Ostali ste bez goriva
(Dizel)
Na izvedbama s dizelskim motorom, ako se
spremnik goriva potpuno isprazni, potrebno je
uspostaviti dovod goriva.
Prije uspostavljanja dovoda goriva nužno je
uliti najmanje 5 litara dizelskog goriva u spremnik
goriva.
Više podataka o dolijevanju i o
zaštitnom profilu za gorivo (dizel)
možete pronaći u odgovarajućem odjeljku.
Za izvedbe s non-BlueHDi motorima,
komponente kruga goriva smještene su u
prostoru motora, po mogućnosti ispod uklonjivog
poklopca.
Više podataka o prostoru motora, a
naročito o smještaju pojedinih
komponenti ispod poklopca motora, potražite
u odgovarajućem odjeljku.
Motori 1.5 BlueHDi
► Uključite kontakt (bez pokretanja motora).► Pričekajte oko 1 minutu i prekinite kontakt.► Elektropokretačem pokrenite motor .Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.
Motori 2.0 BlueHDi
► Uključite kontakt (bez pokretanja motora).
► Pričekajte oko 6 sekundi i prekinite kontakt.► Ponovite postupak 10 puta.► Elektropokretačem pokrenite motor .Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.

177
U slučaju kvara

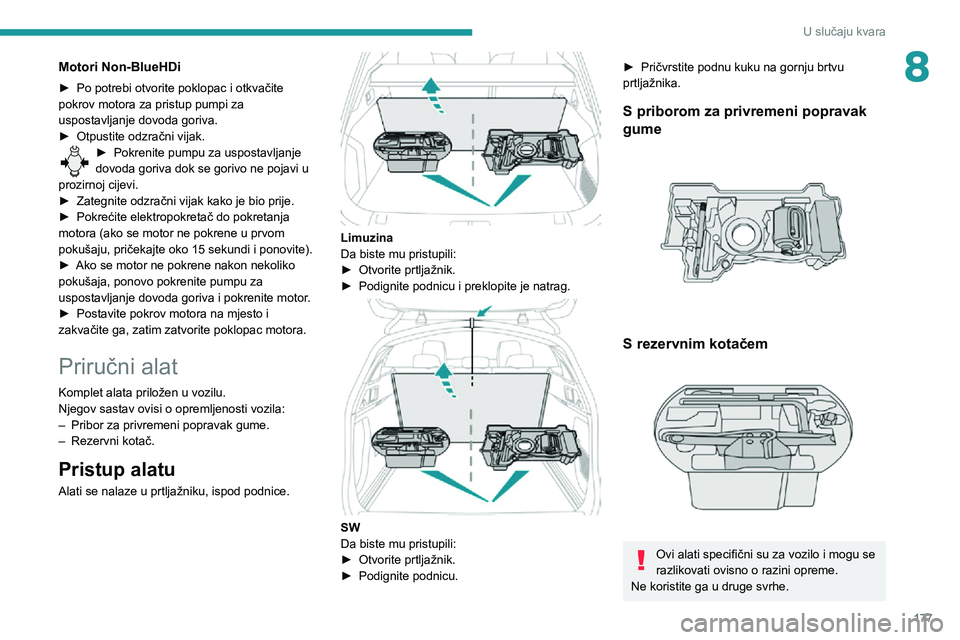

8Motori Non-BlueHDi
► Po potrebi otvorite poklopac i otkvačite pokrov motora za pristup pumpi za
uspostavljanje dovoda goriva.
► Otpustite odzračni vijak.► Pokrenite pumpu za uspostavljanje dovoda goriva dok se gorivo ne pojavi u
prozirnoj cijevi.
► Zategnite odzračni vijak kako je bio prije.► Pokrećite elektropokretač do pokretanja motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15 sekundi i ponovite).
► Ako se motor ne pokrene nakon nekoliko pokušaja, ponovo pokrenite pumpu za
uspostavljanje dovoda goriva i pokrenite motor.
► Postavite pokrov motora na mjesto i zakvačite ga, zatim zatvorite poklopac motora.
Priručni alat
Komplet alata priložen u vozilu.
Njegov sastav ovisi o opremljenosti vozila:
– Pribor za privremeni popravak gume.
– Rezervni kotač.
Pristup alatu
Alati se nalaze u prtljažniku, ispod podnice.

Limuzina
Da biste mu pristupili:
► Otvorite prtljažnik.► Podignite podnicu i preklopite je natrag.

SW
Da biste mu pristupili:
► Otvorite prtljažnik.► Podignite podnicu.
► Pričvrstite podnu kuku na gornju brtvu prtljažnika.
S priborom za privremeni popravak
gume


S rezervnim kotačem

Ovi alati specifični su za vozilo i mogu se
razlikovati ovisno o razini opreme.
Ne koristite ga u druge svrhe.
