Instrumente de bord
1► Selectați „Personalizarea tabloului
de bord ”.
► Pentru fiecare din zonele personalizate ale afișajului (stânga și dreapta), selectați un
tip de informații utilizând săgețile de derulare
corespunzătoare de pe ecranul tactil:
• „Asistare la conducere ”.• „Gol”.• „Informatii motor ” (modul Sport).• „G-metre” (modul Sport).• „Temperatura:” (ulei de motor).• „Media”.• „Navigatie”.• „Calculator de bord ”.• „Turometru”.• Flux de energie (în funcție de versiune).• Indicator de putere (în funcție de versiune).• Consum de energie (în funcție de
versiune).
• „Vedere de noapte”.► Confirmați pentru a salva și pentru a ieși din meniu.
Modul de afișare „ PERSONAL” este activat
imediat.
Indicatoare și martori de
avertizare
Afișate sub forma unor pictograme, indicatoarele și martorii de avertizare informează conducătorul
despre apariția unei anomalii (martori de
avertizare) sau despre starea de funcționare a unui sistem (martori de funcționare sau de
dezactivare). Unii martori au două moduri de
aprindere (continuu sau intermitent) și/sau mai
multe culori.
Avertizări asociate
Aprinderea unui martor poate fi însoțită de un
semnal sonor și/sau de un mesaj afișat pe un
ecran.
Situația poate fi identificată ca normală sau
ca defecțiune prin corelarea tipului de alertă
cu starea de funcționare a vehiculului. Pentru
informații suplimentare, citiți descrierea fiecărui
martor.
La punerea contactului
Unii martori de avertizare se aprind în roșu sau
portocaliu, timp de câteva secunde, la punerea
contactului. Acești martori luminoși trebuie să se
stingă imediat dupa pornirea motorului.
Pentru mai multe informații despre un sistem sau
o funcție , consultați secțiunea corespunzătoare.
Martor luminos aprins
continuu
Aprinderea unui martor de avertizare roșu sau
portocaliu indică o defecțiune care necesită
investigații suplimentare.
Dacă un martor de avertizare rămâne
aprins
Trimiterile
(1), (2) și (3) din descrierea martorului
de avertizare indică necesitatea de a contacta un specialist calificat, în afară de luarea măsurilor
imediate recomandate.
(1): Trebuie să opriți vehiculul.
Opriți în condiții de siguranță imediat ce puteți
face acest lucru și tăiați contactul.
(2): Contactați un reparator agreat PEUGEOT
sau un service autorizat.
(3): Contactați un reparator agreat PEUGEOT
sau un service autorizat.
Lista martorilor de
avertizare
Martori de avertizare roșii
STOP
Continuu, asociat cu un alt martor de avertizare, însoțit de afișarea unui mesaj
și de un semnal sonor.
A fost detectată o defecțiune gravă la motor,
la sistemul de frânare, la direcția asistată sau
la cutia de viteze automată ori o defecțiune
electrică majoră.
Executați (1), apoi (2).
Temperatură maximă lichid de răcireContinuu.Temperatura din circuitul de răcire este
prea mare.
Executați (1), apoi așteptați răcirea motorului
înainte de a completa nivelul de lichid de răcire,
dacă este cazul. Dacă problema persistă,
executați (2).

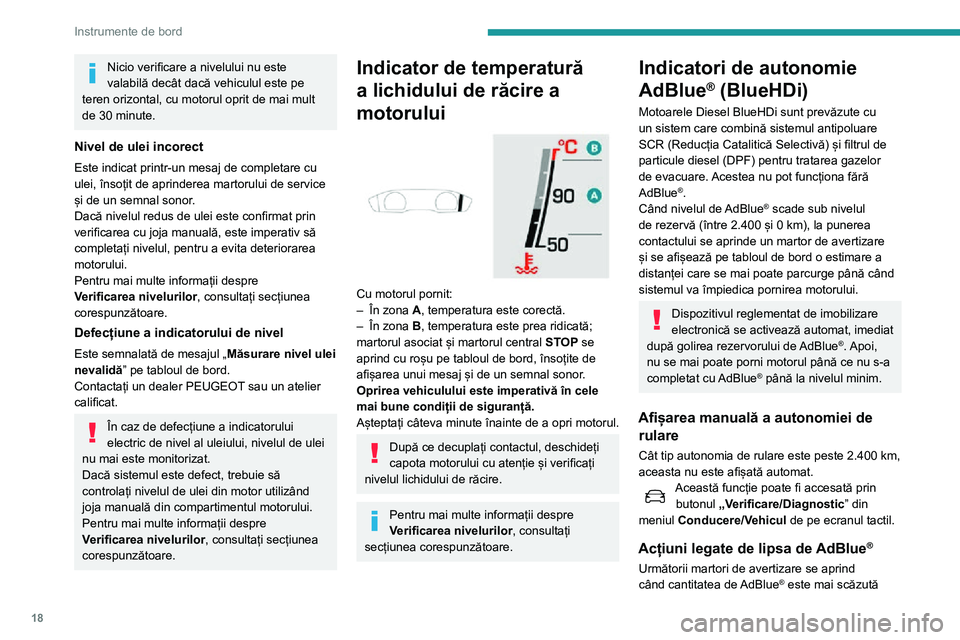

18
Instrumente de bord
Nicio verificare a nivelului nu este
valabilă decât dacă vehiculul este pe
teren orizontal, cu motorul oprit de mai mult
de 30 minute.
Nivel de ulei incorect
Este indicat printr-un mesaj de completare cu
ulei, însoțit de aprinderea martorului de service
și de un semnal sonor.
Dacă nivelul redus de ulei este confirmat prin
verificarea cu joja manuală, este imperativ să
completați nivelul, pentru a evita deteriorarea
motorului.
Pentru mai multe informații despre
Verificarea nivelurilor, consultați secțiunea
corespunzătoare.
Defecțiune a indicatorului de nivel
Este semnalată de mesajul „ Măsurare nivel ulei
nevalidă” pe tabloul de bord.
Contactați un dealer PEUGEOT sau un atelier
calificat.
În caz de defecțiune a indicatorului
electric de nivel al uleiului, nivelul de ulei
nu mai este monitorizat.
Dacă sistemul este defect, trebuie să
controlați nivelul de ulei din motor utilizând
joja manuală din compartimentul motorului.
Pentru mai multe informații despre
Verificarea nivelurilor, consultați secțiunea
corespunzătoare.
Indicator de temperatură
a lichidului de răcire a
motorului


Cu motorul pornit:– În zona A, temperatura este corectă.– În zona B, temperatura este prea ridicată;
martorul asociat și martorul central STOP se
aprind cu roșu pe tabloul de bord, însoțite de
afișarea unui mesaj și de un semnal sonor.
Oprirea vehiculului este imperativă în cele
mai bune condiții de siguranță.
Așteptați câteva minute înainte de a opri motorul.
După ce decuplați contactul, deschideți
capota motorului cu atenție și verificați
nivelul lichidului de răcire.
Pentru mai multe informații despre
Verificarea nivelurilor, consultați
secțiunea corespunzătoare.
Indicatori de autonomie
AdBlue
® (BlueHDi)
Motoarele Diesel BlueHDi sunt prevăzute cu
un sistem care combină sistemul antipoluare
SCR (Reducția Catalitică Selectivă) și filtrul de
particule diesel (DPF) pentru tratarea gazelor
de evacuare. Acestea nu pot funcționa fără
AdBlue
®.
Când nivelul de AdBlue® scade sub nivelul de rezervă (între 2.400 și 0 km), la punerea contactului se aprinde un martor de avertizare
și se afișează pe tabloul de bord o estimare a
distanței care se mai poate parcurge până când
sistemul va împiedica pornirea motorului.
Dispozitivul reglementat de imobilizare
electronică se activează automat, imediat
după golirea rezervorului de AdBlue
®. Apoi,
nu se mai poate porni motorul până ce nu s-a
completat cu AdBlue
® până la nivelul minim.
Afișarea manuală a autonomiei de rulare
Cât tip autonomia de rulare este peste 2.400 km, aceasta nu este afișată automat.Această funcție poate fi accesată prin butonul „Verificare/Diagnostic” din
meniul Conducere/Vehicul de pe ecranul tactil.
Acțiuni legate de lipsa de AdBlue®
Următorii martori de avertizare se aprind
când cantitatea de AdBlue® este mai scăzută

20
Instrumente de bord
În timpul deplasării, mesajul este afișat la
intervale de 30 de secunde. Avertizarea este
reînnoită imediat după punerea contactului.
Puteți parcurge până la 1.100 km înainte de declanșarea dispozitivului de blocare a
pornirii motorului .
Imediat ce este posibil, apelați la un
reparator agreat PEUGEOT sau la un
service autorizat, pentru verificarea
sistemului.
Pornire interzisă
De fiecare dată când puneți contactul, se
afișează mesajul „Emissions fault: Starting
prevented”.
Pentru a putea reporni motorul, apelați la
un reparator agreat PEUGEOT sau la un
service autorizat.
Indicator de putere (hibrid)
Indicatorul de putere permite cunoașterea în
timp real a puterii solicitate de la vehicul.
Sunt 3 zone:


POWERSolicitare ridicată de putere,
folosind capacitățile combinate
ale motorului pe benzină și
motorului electric.
Cursorul se află în această zonă
în timpul fazelor de conducere mai
dinamice, atunci când se solicită
niveluri mari de performanțe.
ECO Utilizare optimă a energiei (cu
ardere internă sau termic).
Cursorul se află în această zonă în
timpul fazelor de conducere electrică
și în timpul fazelor de utilizare
optimă a motorului pe benzină,
accesibile în cazul unei conduceri
adaptate.
Un indicator prezintă pragul de
repornire a motorului pe benzină.
Prin urmare, șoferul poate modera
accelerarea pentru a rămâne în
modul de conducere electric.
CHARGERecuperarea energiei permite
reîncărcarea bateriei de tracțiune.
Cursorul se află în această zonă
în timpul fazelor de decelerare: la
luarea piciorului de pe pedala de
accelerație sau la frânare.
Indicatorul nivelului de
încărcare (hibrid)


Nivelul de încărcare a bateriei de tracțiune și
autonomia rămasă în modul de conducere
electric sunt afișate permanent atunci când este
pornit vehiculul.
Cu contactul decuplat, deschiderea ușii
șoferului activează indicatorul.
Test manual
Această funcție permite verificarea unor
indicatori și afișarea listei de avertizări.

34
Acces
Reactivarea monitorizării volumetrice
interioare și a monitorizării
antiridicare
► Dezactivați monitorizarea perimetrică exterioară deblocând deschiderile vehiculului cu
telecomanda sau cu sistemul „Acces și pornire
fără cheie”.
Martorul butonului se stinge.
► Reactivați întreaga monitorizare blocând deschiderile vehiculului cu telecomanda sau cu
sistemul Acces și pornire fără cheie.
Martorul roșu al butonului clipește din nou o dată
pe secundă.
Declanșarea alarmei
Se manifestă, timp de 30 de secunde, prin
declanșarea sirenei și clipirea luminilor de
semnalizare direcție.
În funcție de țara de comercializare, anumite
funcții de monitorizare rămân active până la a
unsprezecea declanșare consecutivă a alarmei.
La deblocarea deschiderilor vehiculului cu
telecomanda sau cu sistemul Acces și pornire
fără cheie, aprinderea intermitentă și rapidă
a martorului roșu vă informează că alarma a
fost declanșată în timp ce ați lipsit. La cuplarea
contactului, aprinderea intermitentă se oprește.
Defectarea telecomenzii
Pentru dezactivarea funcțiilor de monitorizare:► Deschideți vehiculul cu cheia introdusă în încuietoarea portierei șoferului.
► Deschideți portiera; alarma se declanșează.► Puneți contactul; aceasta va opri alarma. Martorul butonului se stinge.
Blocarea deschiderilor
vehiculului fără a activa
alarma
► Blocați sau superblocați vehiculul cu cheia (integrată în telecomandă) introdusă în
încuietoarea ușii șoferului.
Defecțiune
La punerea contactului, aprinderea continuă a
indicatorului roșu de pe buton indică o defecțiune
a sistemului.
Apelați la un reparator agreat PEUGEOT
sau la un service autorizat, pentru verificarea
sistemului.
Activare automată alarmă
(În funcție de tara de comercializare)
Sistemul se activează automat la 2 minute după
închiderea ultimei uși sau a portbagajului.
► Pentru a evita declanșarea alarmei la intrarea în vehicul, apăsați în prealabil butonul de
deblocare al telecomenzii sau deblocați vehiculul
cu sistemul Acces și pornire fără cheie.
Uși
Vehiculul este prevăzut cu uși cu ferestre fără
rame.
La deschiderea și închiderea ușii se activează
un sistem de coborâre a ferestrei, imediat ce se
efectuează o acțiune asupra mânerului exterior
sau interior al ușii.
Deschidere
Din exterior

► După deblocarea deschiderilor vehiculului cu cheia electronică Acces și pornire fără cheie în
zona de recunoaștere, trageți de mânerul ușii.
Geamul coboară automat cu câțiva milimetri,
permițând închiderea etanșă a ușii.
Dacă ușa rămâne deschisă mai mult de
un minut, geamul se ridică din nou;
trageți din nou mânerul pentru a reactiva
sistemul.
La temperaturi foarte scăzute, gheața poate
împiedica sistemul de micro-coborâre a
geamului; îndepărtați gheața formată de-a
lungul garniturii, la baza geamului, apoi
deschideți încet ușa.
Deschiderea selectivă fiind activată la
prima apăsare pe butonul de deschidere
de pe telecomandă, numai ușa șoferului va
putea fi deschisă.
Din interior

► Trageți comanda interioară de deschidere a unei uși; această acțiune deblochează toate
deschiderile vehiculului.
Geamul coboară automat cu câțiva milimetri,
permițând închiderea etanșă a ușii.
Cu deblocarea selectivă activată:– Deschiderea ușii șoferului deblochează numai ușa șoferului (dacă
în prealabil nu a fost deblocat complet
vehiculul).
– Deschiderea unei uși de pasager deblochează celelalte deschideri ale
vehiculului.
Închidere

Geamul se ridică automat după câteva secunde
și se reglează pentru a asigura o etanșeitate
perfectă.

50
Ergonomie și confort
Recomandări
Utilizarea sistemului de ventilație și
climatizare
► Pentru a vă asigura că aerul este distribuit uniform, nu blocați grilele de admisie a
aerului din exterior, situate în partea de jos a
parbrizului, duzele, aeratoarele, gurile de aer,
precum și orificiile de evacuare a aerului, din
portbagaj.
► Nu acoperiți senzorul de lumină, situat pe planșa de bord: acesta servește la reglarea
sistemului de aer condiționat automat.
► Porniți sistemul de aer condiționat timp de 5 – 10 minute, o dată sau de două ori pe
lună, pentru a-l păstra în stare perfectă de
funcționare.
► Dacă sistemul nu produce aer rece, opriți-l și apelați la un reparator agreat PEUGEOT
sau la un service autorizat.
În cazul tractării unei sarcini maxime pe o
rampă abruptă și la o temperatură ridicată,
oprirea sistemului de aer condiționat mărește
puterea disponibilă a motorului, ameliorând
astfel capacitatea de remorcare.
Nu rulați mult timp cu ventilația oprită sau
cu recircularea prelungită a aerului din
habitaclu. Există riscul de aburire și de
degradare a calității aerului!
Dacă după o staționare prelungită la soare, temperatura interioară rămâne
Din portbagaj (SW)

► Trageți clapeta de deblocare a spătarului 2
către dvs.
Spătarul 3 se rabatează complet peste perna de
șezut.
Readucerea spătarelor in
poziție inițială
Verificați în prealabil ca centurile de
siguranță laterale să fie lipite vertical și la
nivel lângă inelele de blocare a spătarelor.


► Îndreptați spătarul 3 și împingeți-l cu fermitate
pentru a declanșa sistemul de blocare.
► Verificați ca indicatorul de culoare roșie al mânerului de deblocare 1 să nu mai fie vizibil.► Asigurați-vă că nu au fost blocate centurile de siguranță laterale în timpul operației.
Atenție: un spătar blocat defectuos
compromite siguranța pasagerilor în caz
de frânare bruscă sau de accident.
Conținutul portbagajului poate fi proiectat
către partea din față a vehiculului - risc de
răniri grave!
Încălzire și ventilație
Intrare aer
Aerul care circulă prin habitaclu este filtrat și
provine fie din exterior, prin grila situată la baza
parbrizului, fie din interior în modul de recirculare
a aerului.
Comenzi
În funcție de versiune, comenzile pot fi accesate
din meniul „ Air conditioning ” de pe ecranul
tactil sau sunt grupate pe panoul de comandă de
pe consola centrală.
Reglarea repartizării aerului

1. Duze de degivrare/dezaburire a parbrizului
2. Duze de degivrare/dezaburire a geamurilor
laterale din față
3. Aeratoare laterale cu reglare și închidere
4. Aeratoare centrale cu reglare și închidere
5. Ieșiri de aer la picioarele pasagerilor față
6. Ieșiri de aer la picioarele pasagerilor spate
7. Aeratoare reglabile

11 7
Conducere
6Covorașe de podea
Utilizarea de covorașe neomologate
de PEUGEOT poate împiedica funcționarea
corespunzătoare a limitatorului sau a
regulatorului de viteză.
Pentru a evita orice risc de blocare a
pedalelor:
► asigurați-vă de corecta poziționare a covorașului,► nu suprapuneți niciodată mai multe covorașe.
Unități de viteză
Asigurați-vă că unitățile de măsură
afișate pe tabloul de bord (mph sau km/h)
sunt cele folosite în țara în care circulați.
În caz contrar, profitați de o oprire pentru a
seta afișarea vitezei în unitățile autorizate
local.
Dacă aveți nelămuriri, contactați un reparator
agreat PEUGEOT sau un service autorizat.
Speed Limit recognition
and recommendation
Consultați Recomandările generale privind
folosirea sistemelor de asistare la conducere.


Acest sistem afișează pe tabloul de bord viteza
maximă autorizată, conform limitelor de viteză
din țara în care circulați, folosind:
– Indicatori de limitare a vitezei detectate de cameră.– Detalii despre limitele de viteză din hărțile sistemului de navigație.
Pentru a obține informații precise despre
limitele de viteză de la sistemul de
navigație, este necesară actualizarea regulată
a hărților.
– Indicatoare detectate de cameră, care indică zona unei intersecție:
Indicator detectat Viteză propusă
(calculată)
Intrare într-o zonă de intersecție Exemplu:


Fără PEUGEOT Connect Nav10 mile/h sau
20 km/h (în funcție de unitatea de
măsură de pe tabloul de bord)
Cu PEUGEOT Connect Nav
Afișarea vitezei în vigoare în țara în care călătoriți.
– Anumite indicatoare rutiere sunt detectate de cameră.
Indicator rutier detectat Afișarea vitezei
asociate cu un
indicator rutier
Limita de viteză pe timp ploiosExemple:


Când maneta
de comandă a
ștergătoarelor este în poziția „ștergere intermitentă” sau
„ștergere automată” (pentru a activa
senzorul de ploaie):
110 km/h (de exemplu)

170
Informații practice
la dealerul PEUGEOT sau la un atelier calificat).
Utilizarea unui ulei nerecomandat poate
invalida garanția comercială în cazul unei
defecțiuni la motor.
Completare cu ulei motor
Pentru a afla unde este amplasat bușonul
rezervorului de ulei, consultați ilustrația
corespunzătoare de pe motor, sub capotă.
► Turnați ulei în cantități mici, pentru a evita stropirea cu ulei a componentelor motorului
(pericol de incendiu).
► Așteptați câteva minute înainte de a verifica nivelul cu joja manuală.► Completați nivelul dacă este necesar.► După verificarea nivelului, înfiletați din nou cu grijă bușonul rezervorului de ulei și introduceți
joja la locul ei.
În termen de 30 de minute de la
adăugarea uleiului, indicatorul nivelului
de ulei de pe tabloul de bord de la cuplarea
contactului nu este valid.
Lichid de frână
Nivelul acestui lichid trebuie să fie în
apropierea reperului „ MAX”. În caz
contrar, verificați uzura plăcuțelor de frână.
Pentru a afla cât de frecvent este necesară
înlocuirea lichidului de frână, consultați planul de
întreținere al constructorului.
10. Pompă de amorsare *
11 . Șurub de eliminare a gazelor*
Circuitul de injecție a motorinei
funcționează la presiune foarte mare.
Intervențiile asupra acestui circuit se vor face
numai la un reparator agreat PEUGEOT sau
la un service autorizat.
Verificare niveluri
Verificați cu regularitate toate nivelurile
următoare, conform indicațiilor din planul de
întreținere al constructorului. Faceți completări
dacă este necesar, cu excepția cazurilor când
există indicații contrare.
În cazul unor pierderi importante de lichid,
apelați la un reparator agreat PEUGEOT sau la
un service autorizat pentru verificarea sistemului
corespunzător.
Acest lichid trebuie să respecte cerințele constructorului și specificațiile motorului
vehiculului.
Atentie, dacă lucrați sub capotă: unele zone ale motorului pot fi foarte fierbinți
(pericol de arsuri), iar electroventilatorul poate
porni în orice moment (chiar și cu contactul
tăiat).
* În funcție de motorizare.
Produse uzate
Evitați orice contact prelungit al pielii cu
uleiul sau cu lichidele uzate.
Majoritatea acestor lichide sunt nocive pentru
sănătate sau foarte corozive.
Nu deversați uleiul sau lichidele în sistemul de canalizare sau pe pământ.
Goliți uleiul uzat în recipiente special
destinate acestui scop din rețeaua de
reparator agreati PEUGEOT sau dintr-un
service autorizat.
Ulei de motor
Nivelul este verificat după ce motorul a
fost oprit cel puțin 30 de minute, pe teren
orizontal, fie folosind indicatorul de nivel de ulei
din tabloul de bord atunci când este cuplat
contactul (pentru vehiculele dotate cu indicator
electric), fie folosind joja.
Este normal să completați nivelul de ulei
între două revizii (sau schimburi de ulei). Se
recomandă un control, eventual cu completare
de ulei, la fiecare 5.000 km.
Pentru a păstra fiabilitatea motorului și a
dispozitivului antipoluare, nu utilizați
niciodată aditivi în uleiul de motor.
Verificare cu joja
Pentru amplasarea jojei, consultați ilustrația
corespunzătoare din compartimentul motorului.
► Apucați joja de capătul colorat și scoateți-o complet.► Ștergeți capătul jojei cu o lavetă curată și care nu lasă scame.

► Reintroduceți joja în motor , până la capăt, apoi scoateți-o din nou pentru un control vizual
al nivelului de ulei: nivelul corect trebuie să se
situeze între reperele A (maxim) și B (minim).
Nu porniți motorul dacă nivelul este:
– deasupra marcajului A: contactați un dealer
PEUGEOT sau un atelier calificat.
– sub marcajul B: completați imediat cu ulei de
motor.
Caracteristicile uleiului
Înainte de a completa sau de a schimba
uleiul de motor, asigurați-vă că acesta
este adecvat pentru motor și că respectă
recomandările din planul de întreținere
furnizat împreună cu vehiculul (sau disponibil

171
Informații practice

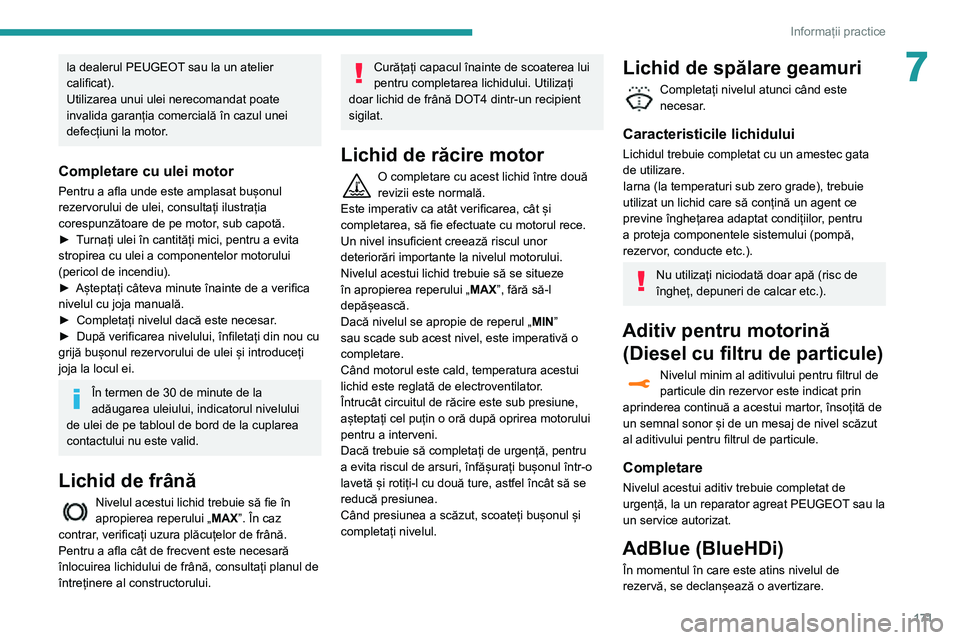

7la dealerul PEUGEOT sau la un atelier
calificat).
Utilizarea unui ulei nerecomandat poate
invalida garanția comercială în cazul unei
defecțiuni la motor.
Completare cu ulei motor
Pentru a afla unde este amplasat bușonul
rezervorului de ulei, consultați ilustrația
corespunzătoare de pe motor, sub capotă.
► Turnați ulei în cantități mici, pentru a evita stropirea cu ulei a componentelor motorului
(pericol de incendiu).
► Așteptați câteva minute înainte de a verifica nivelul cu joja manuală.► Completați nivelul dacă este necesar.► După verificarea nivelului, înfiletați din nou cu grijă bușonul rezervorului de ulei și introduceți
joja la locul ei.
În termen de 30 de minute de la
adăugarea uleiului, indicatorul nivelului
de ulei de pe tabloul de bord de la cuplarea
contactului nu este valid.
Lichid de frână
Nivelul acestui lichid trebuie să fie în
apropierea reperului „ MAX”. În caz
contrar, verificați uzura plăcuțelor de frână.
Pentru a afla cât de frecvent este necesară
înlocuirea lichidului de frână, consultați planul de
întreținere al constructorului.
Curățați capacul înainte de scoaterea lui
pentru completarea lichidului. Utilizați
doar lichid de frână DOT4 dintr-un recipient
sigilat.
Lichid de răcire motor
O completare cu acest lichid între două
revizii este normală.
Este imperativ ca atât verificarea, cât și
completarea, să fie efectuate cu motorul rece.
Un nivel insuficient creează riscul unor
deteriorări importante la nivelul motorului.
Nivelul acestui lichid trebuie să se situeze
în apropierea reperului „ MAX”, fără să-l
depășească.
Dacă nivelul se apropie de reperul „ MIN”
sau scade sub acest nivel, este imperativă o
completare.
Când motorul este cald, temperatura acestui
lichid este reglată de electroventilator.
Întrucât circuitul de răcire este sub presiune,
așteptați cel puțin o oră după oprirea motorului
pentru a interveni.
Dacă trebuie să completați de urgență, pentru
a evita riscul de arsuri, înfășurați bușonul într-o
lavetă și rotiți-l cu două ture, astfel încât să se
reducă presiunea.
Când presiunea a scăzut, scoateți bușonul și
completați nivelul.
Lichid de spălare geamuri
Completați nivelul atunci când este
necesar.
Caracteristicile lichidului
Lichidul trebuie completat cu un amestec gata
de utilizare.
Iarna (la temperaturi sub zero grade), trebuie
utilizat un lichid care să conțină un agent ce
previne înghețarea adaptat condițiilor, pentru
a proteja componentele sistemului (pompă,
rezervor, conducte etc.).
Nu utilizați niciodată doar apă (risc de
îngheț, depuneri de calcar etc.).
Aditiv pentru motorină (Diesel cu filtru de particule)
Nivelul minim al aditivului pentru filtrul de particule din rezervor este indicat prin
aprinderea continuă a acestui martor, însoțită de
un semnal sonor și de un mesaj de nivel scăzut
al aditivului pentru filtrul de particule.
Completare
Nivelul acestui aditiv trebuie completat de
urgență, la un reparator agreat PEUGEOT sau la
un service autorizat.
AdBlue (BlueHDi)
În momentul în care este atins nivelul de
rezervă, se declanșează o avertizare.
