2020 PEUGEOT 5008 radio

3
Sadržaj


bit.ly/helpPSA



Pomoć u održavanju položaja
u voznom traku 144
Active Safety Brake sa sustavimaUpozorenje
na opasnost od sudara i Pomoć pri
inteligentnom naglom kočenju
147
Otkrivanje nepažnje 150
Upozorenje na nenamjerno prelaženje crte 151
Aktivno upozorenje na nenamjerno
prelaženje crte
151
Nadzor mrtvih kutova 155
Aktivni sustav nadzora mrtvih kutova 156
Pomoć pri parkiranju 156
Visiopark 1 – Visiopark 2 157
Park Assist 162
7Praktične informacije
Kompatibilnost goriva 166
Punjenje spremnika 166
Zaštitni profil za gorivo (dizel) 167
Hibridni sustav 168
Punjenje pogonskog akumulatora (hibridni) 172
Naprava za vuču 174
Kuka za vuču s kuglom koja
se skida bez alata
174
Krovni nosači 177
Lanci za snijeg 178
Štitnik za snijeg 178
Štedljiv način rada 179
Poklopac motora 180
Prostor motora 181
Provjera razina tekućina 181
Provjere 183
AdBlue® (BlueHDi) 185
Promjena u prazni hod 187
Savjeti za održavanje 188
8U slučaju kvara
Sigurnosni trokut 190
Ostali ste bez goriva (Dizel) 190
Priručni alat 191
Pribor za privremeni popravak gume 194
Rezervni kotač 196
Zamjena žarulje 202
Zamjena osigurača 206Akumulator 12 V 210
Dodatni akumulatori (hibrid) 214
Vuča vozila 216
9Tehnički podaci
Značajke motora i vučna opterećenja 220
Benzinski motori 221
Dizelski motori 223
Hibridni motori 226
Dimenzije 227
Identifikacijske oznake 228
10Autoradio Bluetooth®
Prvi koraci 229
Sklopke na obruču upravljača 230
Izbornici 230
Radio 231
Radio DAB (Digital Audio Broadcasting) 232
Mediji 233
Telefon 235
Česta pitanja 238
11PEUGEOT Connect Radio
Prvi koraci 240
Sklopke na obruču upravljača 241
Izbornici 242
Aplikacije 243
Radio 243
Radio DAB (Digital Audio Broadcasting) 245
Mediji 245
Telefon 247
Konfiguracija 250
Česta pitanja 251
12PEUGEOT Connect Nav
Prvi koraci 254
Sklopke na obruču upravljača 255
Izbornici 255
Glasovne naredbe 257
Navigacija 262
Spojena navigacija 264
Aplikacije 267
Radio 270
Radio DAB (Digital Audio Broadcasting) 271
Mediji 271
Telefon 273
Konfiguracija 275
Česta pitanja 277
 ■
Abecedno kazalo
Pristup dodatnim videozapisima

4

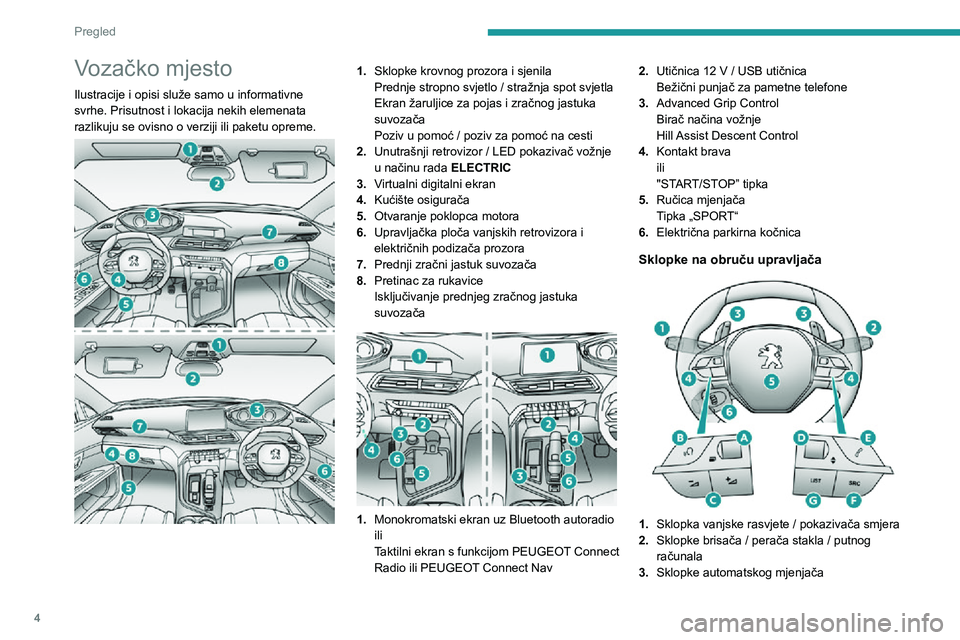

Pregled
Vozačko mjesto
Ilustracije i opisi služe samo u informativne
svrhe. Prisutnost i lokacija nekih elemenata
razlikuju se ovisno o verziji ili paketu opreme.


1.Sklopke krovnog prozora i sjenila
Prednje stropno svjetlo / stražnja spot svjetla
Ekran žaruljice za pojas i zračnog jastuka
suvozača
Poziv u pomoć / poziv za pomoć na cesti
2. Unutrašnji retrovizor / LED pokazivač vožnje
u načinu rada ELECTRIC
3. Virtualni digitalni ekran
4. Kućište osigurača
5. Otvaranje poklopca motora
6. Upravljačka ploča vanjskih retrovizora i
električnih podizača prozora
7. Prednji zračni jastuk suvozača
8. Pretinac za rukavice
Isključivanje prednjeg zračnog jastuka
suvozača


1.Monokromatski ekran uz Bluetooth autoradio
ili
Taktilni ekran s funkcijom PEUGEOT Connect
Radio ili PEUGEOT Connect Nav 2.
Utičnica 12 V / USB utičnica
Bežični punjač za pametne telefone
3. Advanced Grip Control
Birač načina vožnje
Hill Assist Descent Control
4. Kontakt brava
ili
"START/STOP” tipka
5. Ručica mjenjača
Tipka „SPORT“
6. Električna parkirna kočnica
Sklopke na obruču upravljača

1.Sklopka vanjske rasvjete / pokazivača smjera
2. Sklopke brisača / perača stakla / putnog
računala
3. Sklopke automatskog mjenjača

5
Pregled

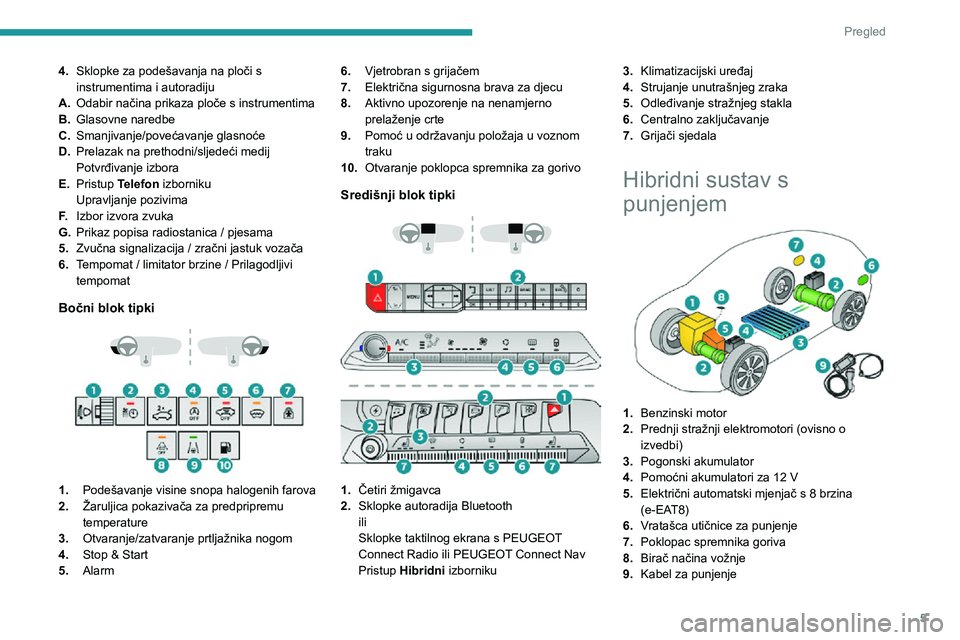

4.Sklopke za podešavanja na ploči s
instrumentima i autoradiju
A. Odabir načina prikaza ploče s instrumentima
B. Glasovne naredbe
C. Smanjivanje/povećavanje glasnoće
D. Prelazak na prethodni/sljedeći medij
Potvrđivanje izbora
E. Pristup Telefon izborniku
Upravljanje pozivima
F. Izbor izvora zvuka
G. Prikaz popisa radiostanica / pjesama
5. Zvučna signalizacija / zračni jastuk vozača
6. Tempomat / limitator brzine / Prilagodljivi
tempomat
Bočni blok tipki


1. Podešavanje visine snopa halogenih farova
2. Žaruljica pokazivača za predpripremu
temperature
3. Otvaranje/zatvaranje prtljažnika nogom
4. Stop & Start
5. Alarm 6.
Vjetrobran s grijačem
7. Električna sigurnosna brava za djecu
8. Aktivno upozorenje na nenamjerno
prelaženje crte
9. Pomoć u održavanju položaja u voznom
traku
10. Otvaranje poklopca spremnika za gorivo
Središnji blok tipki


1.Četiri žmigavca
2. Sklopke autoradija Bluetooth
ili
Sklopke taktilnog ekrana s PEUGEOT
Connect Radio ili PEUGEOT Connect Nav
Pristup Hibridni izborniku 3.
Klimatizacijski uređaj
4. Strujanje unutrašnjeg zraka
5. Odleđivanje stražnjeg stakla
6. Centralno zaključavanje
7. Grijači sjedala
Hibridni sustav s
punjenjem


1.Benzinski motor
2. Prednji stražnji elektromotori (ovisno o
izvedbi)
3. Pogonski akumulator
4. Pomoćni akumulatori za 12 V
5. Električni automatski mjenjač s 8 brzina
(e-EAT8)
6. Vratašca utičnice za punjenje
7. Poklopac spremnika goriva
8. Birač načina vožnje
9. Kabel za punjenje

7
Ekovožnja
Ekovožnja
Eko-vožnja sastoji se od niza svakodnevnih
dobrih navika koje vozaču omogućuju
smanjivanje potrošnje goriva i emisija CO
2 .
Optimiziranje upotrebe mjenjača
Ako je vozilo opremljeno ručnim mjenjačem,
krenite polako i prebacujte u više stupnjeve
prijenosa bez čekanja. U fazi ubrzavanja što prije
uključujte više stupnjeve prijenosa.
Uz automatski mjenjač, što više upotrebljavajte
automatski način rada, bez snažnog i naglog
pritiskanja papučice gasa.
Pokazivač promjene stupnja prijenosa predlaže
uključivanje najprikladnijeg stupnja prijenosa:
postupite prema toj preporuci čim se prikaže na
ploči s instrumentima.
Uz automatski mjenjač, ovaj pokazivač prikazuje
se samo u ručnom mijenjanju brzina.
Vozite lagano
Poštujte sigurnosne razmake između vozila,
upotrebljavajte kočenje motorom više nego
papučicom kočnice i postupno pritišćite papučicu
gasa. Na taj način štedite gorivo, smanjujete
količinu emisija CO
2 te smanjujete buku u
prometu.
Ako u vozilu imate ugrađen tempomat, uključite
ga pri brzini većoj od 40 km/h u rijetkom prometu.
Umjereno upotrebljavajte električnu
opremu
Ako je prije polaska temperatura u kabini
vrlo visoka, prozračite je otvaranjem prozora
i otvora za prozračivanje prije uključivanja
klimatizacijskog uređaja.
Iznad 50 km/h zatvorite prozore i ostavite otvorene otvore za prozračivanje.
Razmislite o upotrebi opreme kojom se održava
niža temperatura u kabini (sjenilo krovnog
prozora, zavjese itd.).
Ako vozilo ima ručni klimatizacijski uređaj,
isključite ga kad temperatura u kabini dosegne
željenu razinu.
Isključite funkcije za odleđivanje i odmagljivanje
ako njihovo upravljanje nije automatsko.
Što prije isključite grijače sjedala.
Ne vozite s upaljenim farovima i prednjim
svjetlima za maglu ako su uvjeti vidljivosti
dovoljno dobri.
Izbjegavajte zagrijavanje motora na mjestu,
naročito zimi, vozilo će se brže zagrijati u vožnji.
Ako kao putnik izbjegavate povezivanje
multimedijskih uređaja (film, glazba, videoigre...),
pridonijet ćete smanjenju potrošnje električne
energije, a time i goriva.
Odspojite sve prijenosne uređaje prije izlaska iz
vozila.
Ograničite uzroke prekomjerne potrošnje
Rasporedite teret po cijelom vozilu; najtežu
prtljagu postavite u prtljažnik što bliže stražnjim
sjedalima. Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija, nosač
bicikala, prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja skinite krovne nosače odnosno
krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume i
postavite ljetne gume.
Izbjegavajte predugu uporabu dinamičkog
paketa kako biste ograničili potrošnju goriva.
Pridržavajte se uputa za održavanje
Redovito provjeravajte tlak u gumama (prilikom
provjere gume moraju biti hladne), prema
podacima na naljepnici na okviru vrata vozača.
Ta je provjera potrebna naročito u sljedećim
slučajevima:
– prije dugog putovanja.– prilikom svake promjene godišnjeg doba.– nakon dužeg razdoblja nekorištenja.Ne zaboravite na rezervni kotač i na gume na
prikolici ili kamp-kućici.
Redovito održavajte vozilo (zamjena ulja,
pročistač ulja, pročistač zraka, pročistač
u prostoru za suvozača...) i pridržavajte
se preporučenog rasporeda radnji u planu
održavanja proizvođača.
U izvedbi s dizelskim motorom BlueHDi,
ako je sustav SCR neispravan, vaše vozilo
postaje onečišćivač. Obratite se što prije mreži
PEUGEOT ili nekoj stručnoj radionici kako bi
se razina emisija dušikovih oksida vašeg vozila
uskladila s propisima.

11
Instrumenti

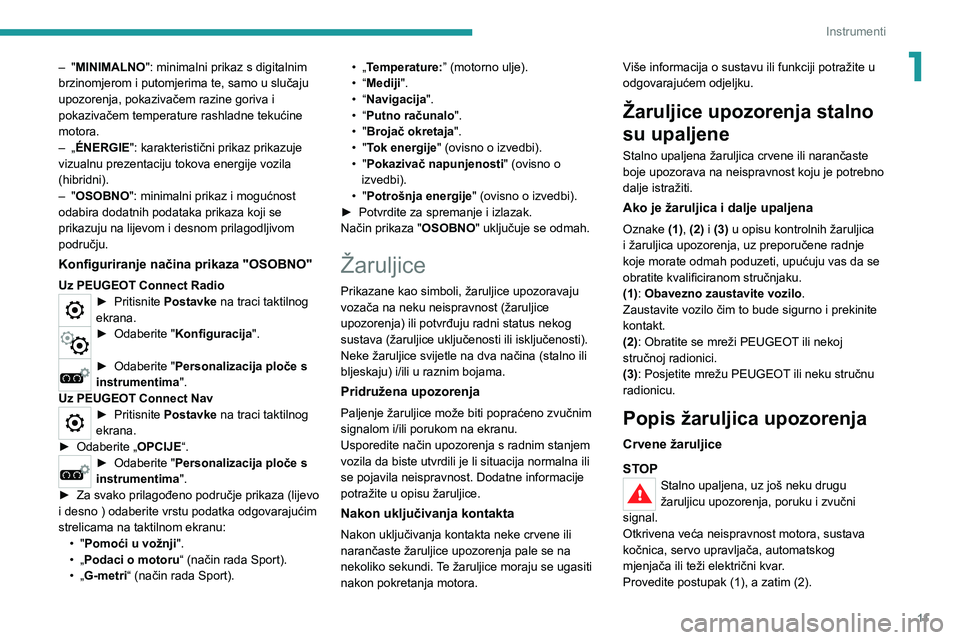

1– "MINIMALNO": minimalni prikaz s digitalnim
brzinomjerom i putomjerima te, samo u slučaju
upozorenja, pokazivačem razine goriva i
pokazivačem temperature rashladne tekućine
motora.
– „ÉNERGIE": karakteristični prikaz prikazuje
vizualnu prezentaciju tokova energije vozila
(hibridni).
– "OSOBNO": minimalni prikaz i mogućnost
odabira dodatnih podataka prikaza koji se
prikazuju na lijevom i desnom prilagodljivom
području.
Konfiguriranje načina prikaza "OSOBNO"
Uz PEUGEOT Connect Radio► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite "Konfiguracija".
► Odaberite "Personalizacija ploče s
instrumentima".
Uz PEUGEOT Connect Nav
► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite „OPCIJE“.► Odaberite "Personalizacija ploče s
instrumentima".
► Za svako prilagođeno područje prikaza (lijevo i desno ) odaberite vrstu podatka odgovarajućim
strelicama na taktilnom ekranu:
• "Pomoći u vožnji ".• „Podaci o motoru “ (način rada Sport).• „G-metri“ (način rada Sport).
• „Temperature:” (motorno ulje).• “Mediji".• “Navigacija".• “Putno računalo ".• "Brojač okretaja".• "Tok energije" (ovisno o izvedbi).• "Pokazivač napunjenosti " (ovisno o
izvedbi).
• "Potrošnja energije" (ovisno o izvedbi).► Potvrdite za spremanje i izlazak.Način prikaza " OSOBNO" uključuje se odmah.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora. Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Žaruljice upozorenja stalno
su upaljene
Stalno upaljena žaruljica crvene ili narančaste
boje upozorava na neispravnost koju je potrebno
dalje istražiti.
Ako je žaruljica i dalje upaljena
Oznake (1), (2) i (3) u opisu kontrolnih žaruljica
i žaruljica upozorenja, uz preporučene radnje
koje morate odmah poduzeti, upućuju vas da se
obratite kvalificiranom stručnjaku.
(1): Obavezno zaustavite vozilo
.
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3): Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu
žaruljicu upozorenja, poruku i zvučni
signal.
Otkrivena veća neispravnost motora, sustava
kočnica, servo upravljača, automatskog
mjenjača ili teži električni kvar.
Provedite postupak (1), a zatim (2).

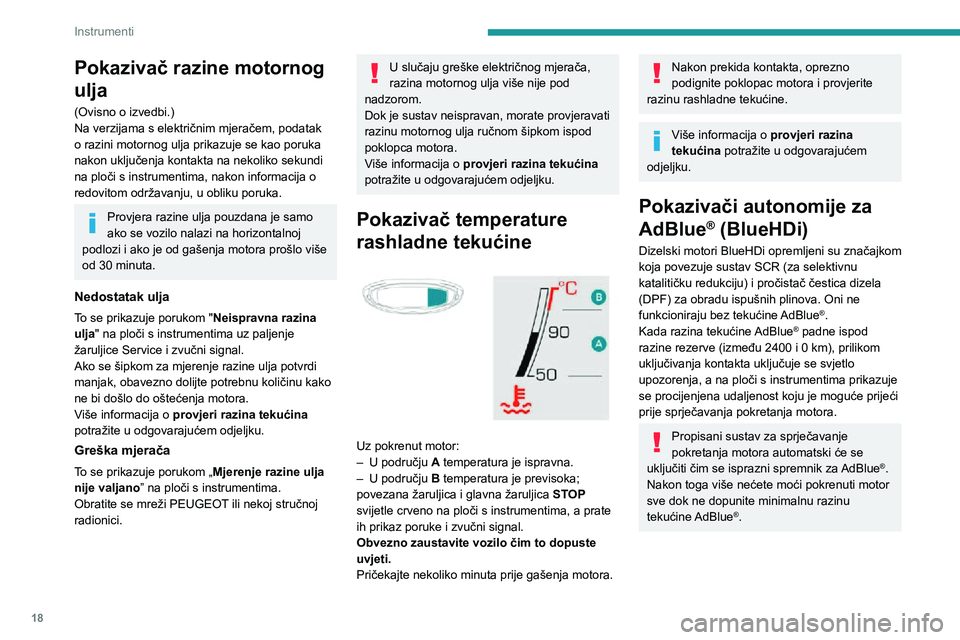

18
Instrumenti
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
To se prikazuje porukom " Neispravna razina
ulja" na ploči s instrumentima uz paljenje
žaruljice Service i zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Greška mjerača
To se prikazuje porukom „ Mjerenje razine ulja
nije valjano ” na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
U slučaju greške električnog mjerača,
razina motornog ulja više nije pod
nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom ispod
poklopca motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine


Uz pokrenut motor:– U području A temperatura je ispravna.– U području B temperatura je previsoka;
povezana žaruljica i glavna žaruljica STOP
svijetle crveno na ploči s instrumentima, a prate
ih prikaz poruke i zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su značajkom
koja povezuje sustav SCR (za selektivnu
katalitičku redukciju) i pročistač čestica dizela
(DPF) za obradu ispušnih plinova. Oni ne
funkcioniraju bez tekućine AdBlue
®.
Kada razina tekućine AdBlue® padne ispod razine rezerve (između 2400 i 0 km), prilikom uključivanja kontakta uključuje se svjetlo
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koju je moguće prijeći
prije sprječavanja pokretanja motora.
Propisani sustav za sprječavanje
pokretanja motora automatski će se
uključiti čim se isprazni spremnik za AdBlue
®.
Nakon toga više nećete moći pokrenuti motor
sve dok ne dopunite minimalnu razinu
tekućine AdBlue
®.

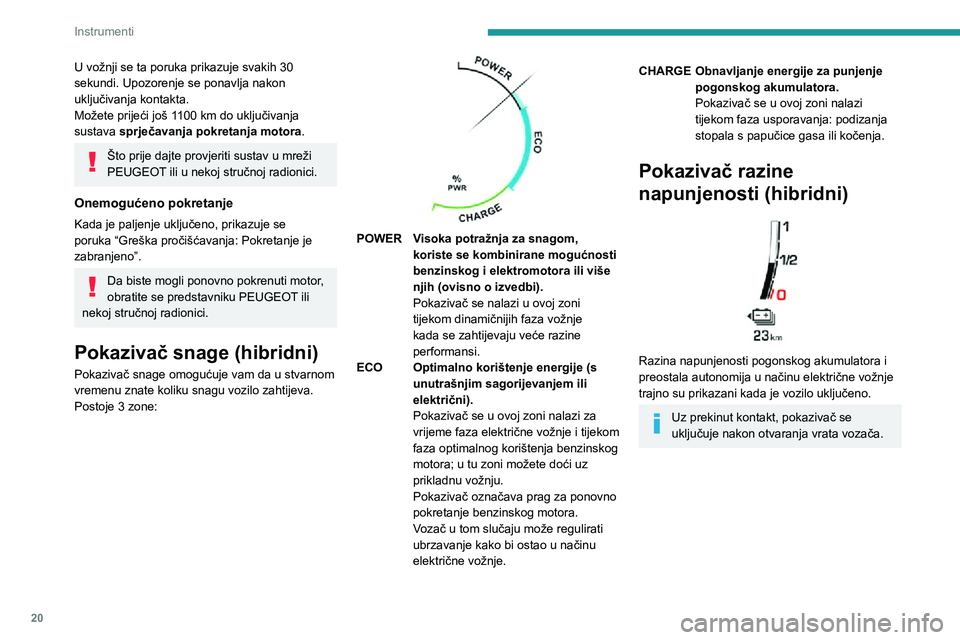

20
Instrumenti
U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100 km do uključivanja sustava sprječavanja pokretanja motora.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Onemogućeno pokretanje
Kada je paljenje uključeno, prikazuje se
poruka “Greška pročišćavanja: Pokretanje je
zabranjeno”.
Da biste mogli ponovno pokrenuti motor,
obratite se predstavniku PEUGEOT ili
nekoj stručnoj radionici.
Pokazivač snage (hibridni)
Pokazivač snage omogućuje vam da u stvarnom
vremenu znate koliku snagu vozilo zahtijeva.
Postoje 3 zone:


POWER Visoka potražnja za snagom,
koriste se kombinirane mogućnosti
benzinskog i elektromotora ili više
njih (ovisno o izvedbi).
Pokazivač se nalazi u ovoj zoni
tijekom dinamičnijih faza vožnje
kada se zahtijevaju veće razine
performansi.
ECO Optimalno korištenje energije (s
unutrašnjim sagorijevanjem ili
električni).
Pokazivač se u ovoj zoni nalazi za
vrijeme faza električne vožnje i tijekom
faza optimalnog korištenja benzinskog
motora; u tu zoni možete doći uz
prikladnu vožnju.
Pokazivač označava prag za ponovno
pokretanje benzinskog motora.
Vozač u tom slučaju može regulirati
ubrzavanje kako bi ostao u načinu
električne vožnje.
CHARGEObnavljanje energije za punjenje
pogonskog akumulatora.
Pokazivač se u ovoj zoni nalazi
tijekom faza usporavanja: podizanja
stopala s papučice gasa ili kočenja.
Pokazivač razine
napunjenosti (hibridni)


Razina napunjenosti pogonskog akumulatora i
preostala autonomija u načinu električne vožnje
trajno su prikazani kada je vozilo uključeno.
Uz prekinut kontakt, pokazivač se
uključuje nakon otvaranja vrata vozača.

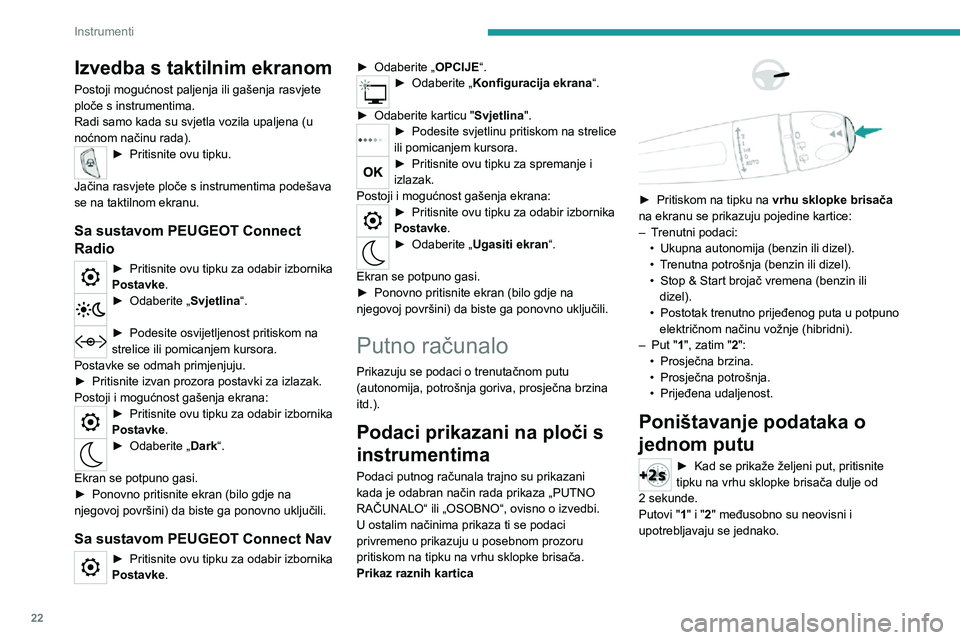

22
Instrumenti
Izvedba s taktilnim ekranom
Postoji mogućnost paljenja ili gašenja rasvjete
ploče s instrumentima.
Radi samo kada su svjetla vozila upaljena (u
noćnom načinu rada).
► Pritisnite ovu tipku.
Jačina rasvjete ploče s instrumentima podešava
se na taktilnom ekranu.
Sa sustavom PEUGEOT Connect
Radio
► Pritisnite ovu tipku za odabir izbornika Postavke .► Odaberite „Svjetlina“.
► Podesite osvijetl jenost pritiskom na strelice ili pomicanjem kursora.
Postavke se odmah primjenjuju.
► Pritisnite izvan prozora postavki za izlazak.Postoji i mogućnost gašenja ekrana:► Pritisnite ovu tipku za odabir izbornika
Postavke .► Odaberite „Dark“.
Ekran se potpuno gasi.
► Ponovno pritisnite ekran (bilo gdje na njegovoj površini) da biste ga ponovno uključili.
Sa sustavom PEUGEOT Connect Nav
► Pritisnite ovu tipku za odabir izbornika Postavke .
► Odaberite „OPCIJE“.► Odaberite „Konfiguracija ekrana“.
► Odaberite karticu "Svjetlina".► Podesite svjetlin u pritiskom na strelice ili pomicanjem kursora.► Pritisnite ovu tipku za spremanje i izlazak.
Postoji i mogućnost gašenja ekrana:
► Pritisnite ovu tipku za odabir izbornika Postavke .► Odaberite „Ugasiti ekran“.
Ekran se potpuno gasi.
► Ponovno pritisnite ekran (bilo gdje na njegovoj površini) da biste ga ponovno uključili.
Putno računalo
Prikazuju se podaci o trenutačnom putu
(autonomija, potrošnja goriva, prosječna brzina
itd.).
Podaci prikazani na ploči s
instrumentima
Podaci putnog računala trajno su prikazani
kada je odabran način rada prikaza „PUTNO
RAČUNALO“ ili „OSOBNO“, ovisno o izvedbi.
U ostalim načinima prikaza ti se podaci
privremeno prikazuju u posebnom prozoru
pritiskom na tipku na vrhu sklopke brisača.
Prikaz raznih kartica



► Pritiskom na tipku na vrhu sklopke brisača
na ekranu se prikazuju pojedine kartice:
– Trenutni podaci:• Ukupna autonomija (benzin ili dizel).• Trenutna potrošnja (benzin ili dizel).• Stop & Start brojač vremena (benzin ili dizel).• Postotak trenutno prijeđenog puta u potpuno električnom načinu vožnje (hibridni).– Put "1", zatim "2":• Prosječna brzina.• Prosječna potrošnja.• Prijeđena udaljenost.
Poništavanje podataka o
jednom putu
► Kad se prikaže željeni put, pritisnite tipku na vrhu sklopke brisača dulje od 2 sekunde.Putovi "1" i "2" međusobno su neovisni i
upotrebljavaju se jednako.
