2020 PEUGEOT 3008 ECO mode

177
Informations pratiques

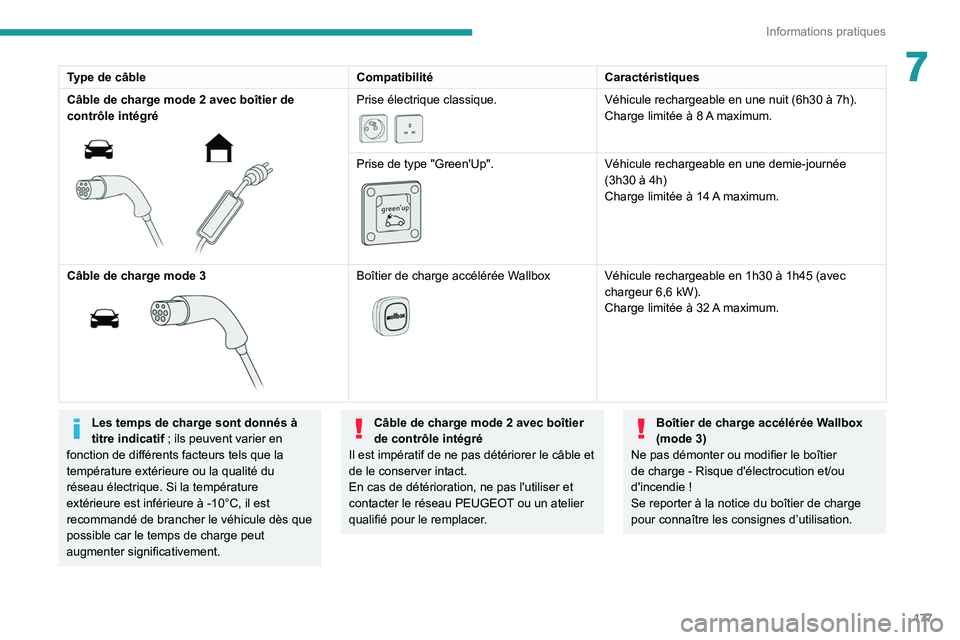

7Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 2 avec boîtier de
contrôle intégré


Prise électrique classique.

Véhicule rechargeable en une nuit (6h30 à 7h).
Charge limitée à 8 A maximum.
Prise de type "Green'Up".


Véhicule rechargeable en une demie-journée
(3h30 à 4h)
Charge limitée à 14
A
maximum.
Câble de charge mode

3


Boîtier de charge accélérée Wallbox

Véhicule rechargeable en 1h30 à 1h45 (avec
chargeur 6,6 kW).
Charge limitée à 32

A
maximum.
Les temps de charge sont donnés à
titre indicatif ; ils peuvent varier en
fonction de différents facteurs tels que la
température extérieure ou la qualité du
réseau électrique. Si la température
extérieure est inférieure à -10°C, il est
recommandé de brancher le véhicule dès que
possible car le temps de charge peut
augmenter significativement. Câble de charge mode 2 avec boîtier
de contrôle intégré
Il est impératif de ne pas détériorer le câble et
de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT
ou un atelier
qualifié pour le remplacer.Boîtier de charge accélérée Wallbox
(mode 3)
Ne pas démonter ou modifier le boîtier
de charge
- Risque d'électrocution et/ou
d'incendie
!
Se reporter à la notice du boîtier de charge
pour connaître les consignes d’utilisation.

179
Informations pratiques

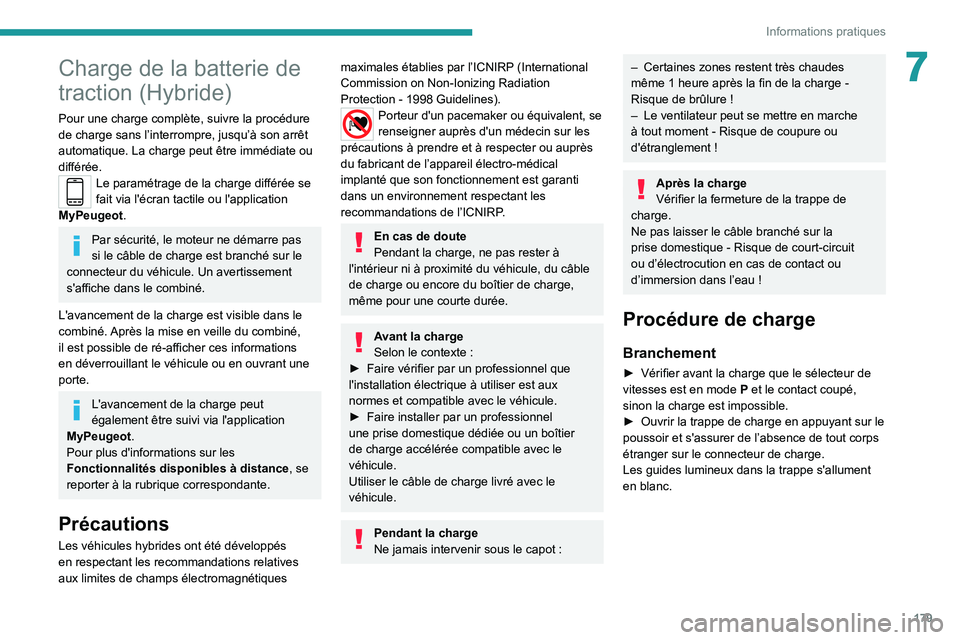

7Charge de la batterie de
traction (Hybride)
Pour une charge complète, suivre la procédure
de charge sans l’interrompre, jusqu’à son arrêt
automatique. La charge peut être immédiate ou
différée.
Le paramétrage de la charge différée se
fait via l'écran tactile ou l'application
MyPeugeot.
Par sécurité, le moteur ne démarre pas
si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
L'avancement de la charge est visible dans le
combiné. Après la mise en veille du combiné,
il est possible de ré-afficher ces informations
en déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MyPeugeot.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Précautions
Les véhicules hybrides ont été développés
en respectant les recommandations relatives
aux limites de champs électromagnétiques
maximales établies par l’ICNIRP (International
Commission on Non-Ionizing Radiation
Protection
- 1998 Guidelines).
Porteur d'un pacemaker ou équivalent, se
renseigner auprès d'un médecin sur les
précautions à prendre et à respecter ou auprès
du fabricant de l’appareil électro-médical
implanté que son fonctionnement est garanti
dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute
Pendant la charge, ne pas rester à
l'intérieur ni à proximité du véhicule, du câble
de charge ou encore du boîtier de charge,
même pour une courte durée.
Avant la charge
Selon le contexte :
►

Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►


Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Utiliser le câble de charge livré avec le
véhicule.
Pendant la charge
Ne jamais intervenir sous le capot :
– Certaines zones restent très chaudes
même 1 heure après la fin de la charge -
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau
!
Procédure de charge
Branchement
► Vérifier avant la charge que le sélecteur de
vitesses est en mode P et le contact coupé,
sinon la charge est impossible.
►

Ouvrir la trappe de charge en appuyant sur le
poussoir et s'assurer de l’absence de tout corps
étranger sur le connecteur de charge.
Les guides lumineux dans la trappe s'allument
en blanc.

180
Informations pratiques

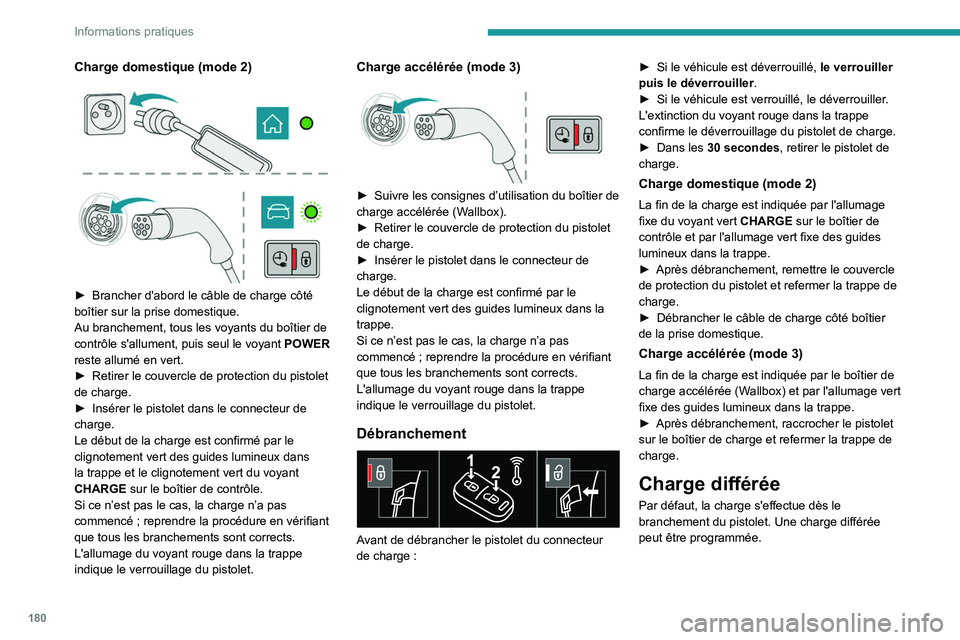

Charge domestique (mode 2)



► Brancher d'abord le câble de charge côté
boîtier sur la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert.
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans
la trappe et le clignotement vert du voyant
CHARGE

sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge accélérée (mode 3)

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Débranchement

Avant de débrancher le pistolet du connecteur
de charge : ►

Si le véhicule est déverrouillé,
le verrouiller
puis le déverrouiller .
►

Si le véhicule est verrouillé, le déverrouiller
.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet de charge.
►
Dans les
30 secondes, retirer le pistolet de
charge.
Charge domestique (mode 2)
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et par l'allumage vert fixe des guides
lumineux dans la trappe.
►

Après débranchement, remettre le couvercle
de protection du pistolet et refermer la trappe de
charge.
►


Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée (mode 3)
La fin de la charge est indiquée par le boîtier de
charge accélérée (Wallbox) et par l'allumage vert
fixe des guides lumineux dans la trappe.
►

Après débranchement, raccrocher le pistolet
sur le boîtier de charge et refermer la trappe de
charge.
Charge différée
Par défaut, la charge s'effectue dès le
branchement du pistolet. Une charge différée
peut être programmée.

186
Informations pratiques

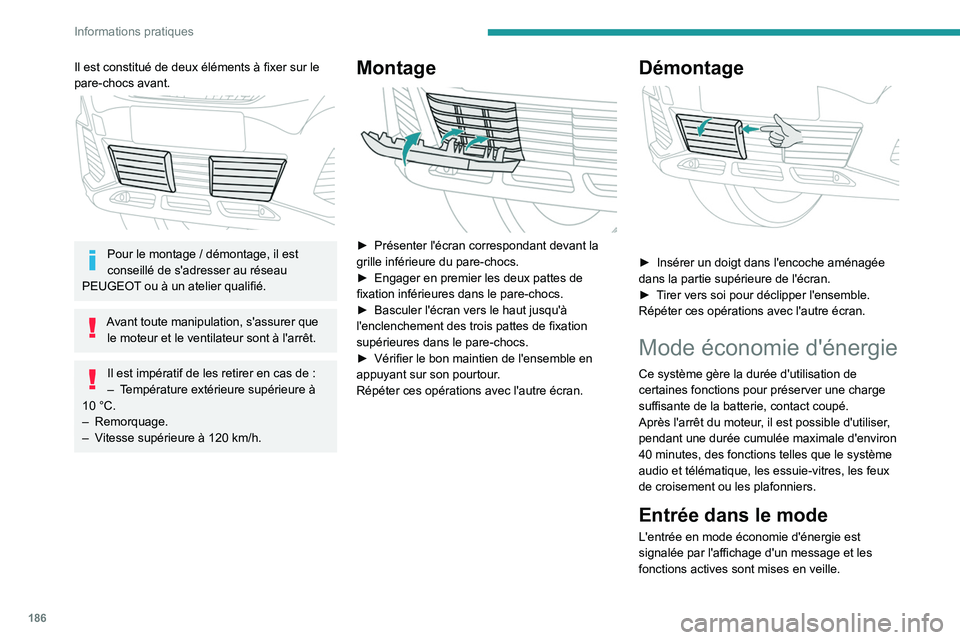

Il est constitué de deux éléments à fixer sur le
pare-chocs avant.


Pour le montage / démontage, il est
conseillé de s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Avant toute manipulation, s'assurer que le moteur et le ventilateur sont à l'arrêt.
Il est impératif de les retirer en cas de :
– T empérature extérieure supérieure à
10

°C.
–

Remorquage.
–

V

itesse supérieure à 120 km/h.
Montage

► Présenter l'écran correspondant devant la
grille inférieure du pare-chocs.
►

Engager en premier les deux pattes de
fixation inférieures dans le pare-chocs.
►


Basculer l'écran vers le haut jusqu'à
l'enclenchement des trois pattes de fixation
supérieures dans le pare-chocs.
►


Vérifier le bon maintien de l'ensemble en
appuyant sur son pourtour

.
Répéter ces opérations avec l'autre écran.
Démontage

► Insérer un doigt dans l'encoche aménagée
dans la partie supérieure de l'écran.
►

T
irer vers soi pour déclipper l'ensemble.
Répéter ces opérations avec l'autre écran.
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est possible d'utiliser,
pendant une durée cumulée maximale d'environ
40
minutes, des fonctions telles que le système
audio et télématique, les essuie-vitres, les feux
de croisement ou les plafonniers.
Entrée dans le mode
L'entrée en mode économie d'énergie est
signalée par l'affichage d'un message et les
fonctions actives sont mises en veille.

193
Informations pratiques

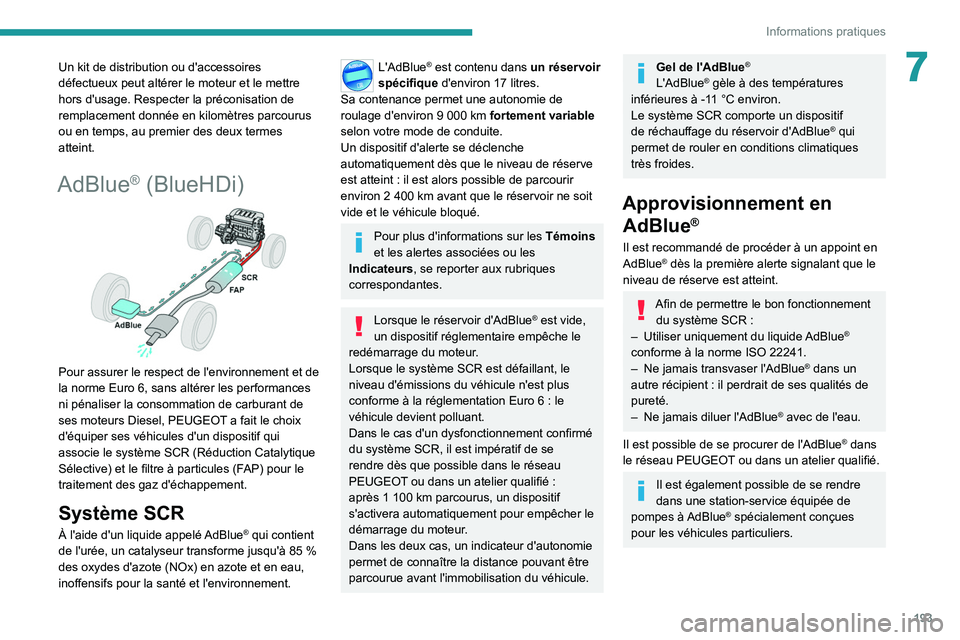

7Un kit de distribution ou d'accessoires
défectueux peut altérer le moteur et le mettre
hors d'usage. Respecter la préconisation de
remplacement donnée en kilomètres parcourus
ou en temps, au premier des deux termes
atteint.
AdBlue® (BlueHDi)

Pour assurer le respect de l'environnement et de
la norme Euro 6, sans altérer les performances
ni pénaliser la consommation de carburant de
ses moteurs Diesel, PEUGEOT a fait le choix
d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
Sélective) et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85 %
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'AdBlue® est contenu dans un réservoir
spécifique d'environ 17 litres.
Sa contenance permet une autonomie de
roulage d'environ 9
000 km fortement variable
selon votre mode de conduite.
Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réserve
est atteint

: il est alors possible de parcourir
environ 2

400

km avant que le réservoir ne soit
vide et le véhicule bloqué.
Pour plus d'informations sur les Témoins
et les alertes associées ou les
Indicateurs, se reporter aux rubriques
correspondantes.
Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions du véhicule n'est plus
conforme à la réglementation Euro
6 : le
véhicule devient polluant.
Dans le cas d'un dysfonctionnement confirmé
du système SCR, il est impératif de se
rendre dès que possible dans le réseau
PEUGEOT ou dans un atelier qualifié :
après 1

100

km parcourus, un dispositif
s'activera automatiquement pour empêcher le
démarrage du moteur.
Dans les deux cas, un indicateur d'autonomie
permet de connaître la distance pouvant être
parcourue avant l'immobilisation du véhicule.
Gel de l'AdBlue®
L'AdBlue® gèle à des températures
inférieures à -11 °C environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
® qui
permet de rouler en conditions climatiques
très froides.
Approvisionnement en AdBlue
®
Il est recommandé de procéder à un appoint en
AdBlue® dès la première alerte signalant que le
niveau de réserve est atteint.
Afin de permettre le bon fonctionnement du système SCR :
–

Utiliser uniquement du liquide
AdBlue
®
conforme à la norme ISO 22241.
–

Ne jamais transvaser l'AdBlue® dans un
autre récipient

: il perdrait de ses qualités de
pureté.
–

Ne jamais diluer l'AdBlue® avec de l'eau.
Il est possible de se procurer de l'AdBlue
® dans
le réseau PEUGEOT ou dans un atelier qualifié.
Il est également possible de se rendre
dans une station-service équipée de
pompes à AdBlue
® spécialement conçues
pour les véhicules particuliers.

195
Informations pratiques

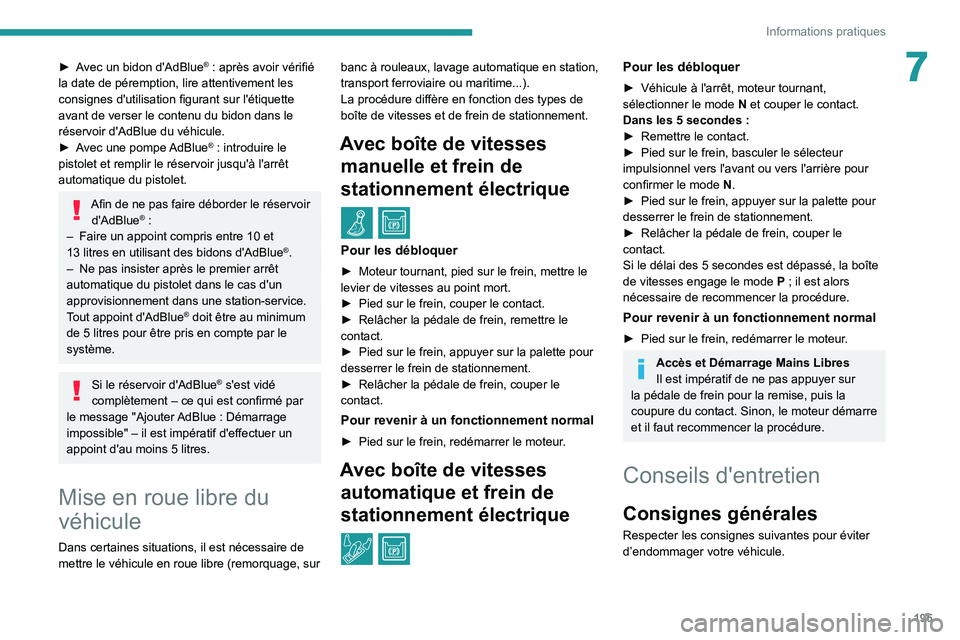

7► Avec un bidon d'AdBlue® : après avoir vérifié
la date de péremption, lire attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de verser le contenu du bidon dans le
réservoir d'AdBlue du véhicule.
►

A

vec une pompe AdBlue
® : introduire le
pistolet et remplir le réservoir jusqu'à l'arrêt
automatique du pistolet.
Afin de ne pas faire déborder le réservoir d'AdBlue® :
–
Faire un appoint compris entre 10 et
13

litres en utilisant des bidons d'AdBlue
®.
–
Ne pas insister après le premier arrêt
automatique du pistolet dans le cas d'un
approvisionnement dans une station-service.
T
out appoint d'AdBlue
® doit être au minimum
de 5

litres pour être pris en compte par le
système.
Si le réservoir d'AdBlue® s'est vidé
complètement

– ce qui est confirmé par
le message "Ajouter AdBlue

: Démarrage
impossible"

– il est impératif d'effectuer un
appoint d'au moins 5

litres.
Mise en roue libre du
véhicule
Dans certaines situations, il est nécessaire de
mettre le véhicule en roue libre (remorquage, sur banc à rouleaux, lavage automatique en station,
transport ferroviaire ou maritime...).
La procédure diffère en fonction des types de
boîte de vitesses et de frein de stationnement.
Avec boîte de vitesses
manuelle et frein de
stationnement électrique
/
Pour les débloquer
► Moteur tournant, pied sur le frein, mettre le
levier de vitesses au point mort.
►

Pied sur le frein, couper le contact.
►


Relâcher la pédale de frein, remettre le
contact.
►


Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Avec boîte de vitesses
automatique et frein de
stationnement électrique
/
Pour les débloquer
► Véhicule à l'arrêt, moteur tournant,
sélectionner le mode N et couper le contact.
Dans les 5
secondes :
►

Remettre le contact.
►


Pied sur le frein, basculer le sélecteur
impulsionnel vers l'avant ou vers l'arrière pour
confirmer le mode


N
.
►

Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Si le délai des 5

secondes est dépassé, la boîte
de vitesses engage le mode P
; il est alors
nécessaire de recommencer la procédure.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Accès et Démarrage Mains Libres
Il est impératif de ne pas appuyer sur
la pédale de frein pour la remise, puis la
coupure du contact. Sinon, le moteur démarre
et il faut recommencer la procédure.
Conseils d'entretien
Consignes générales
Respecter les consignes suivantes pour éviter
d’endommager votre véhicule.

200
En cas de panne

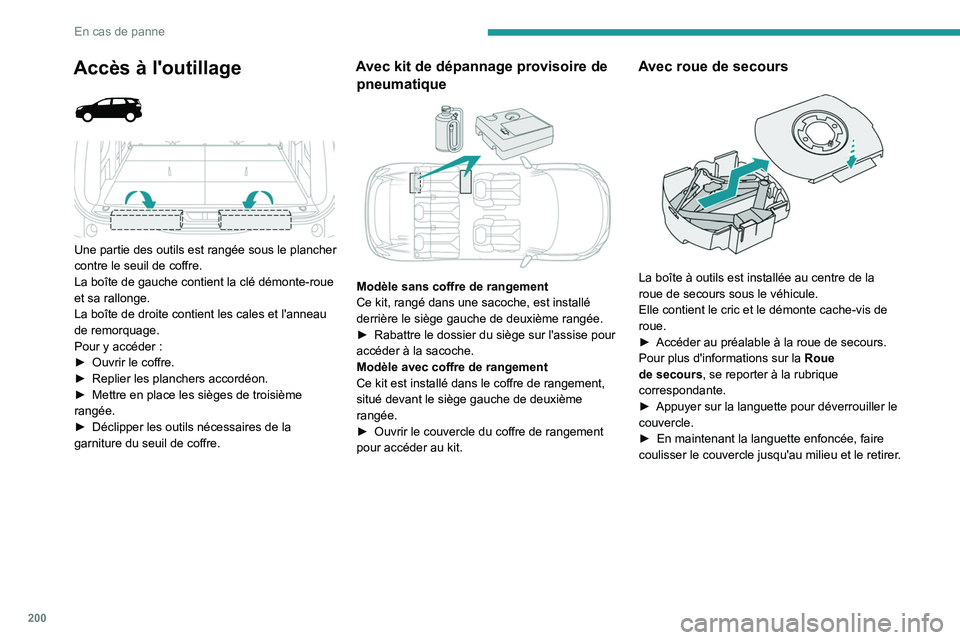

Accès à l'outillage



Une partie des outils est rangée sous le plancher
contre le seuil de coffre.
La boîte de gauche contient la clé démonte-roue
et sa rallonge.
La boîte de droite contient les cales et l'anneau
de remorquage.
Pour y accéder :
►

Ouvrir le coffre.
►


Replier les planchers accordéon.
►


Mettre en place les sièges de troisième
rangée.
►


Déclipper les outils nécessaires de la
garniture du seuil de coffre.
Avec kit de dépannage provisoire de pneumatique


Modèle sans coffre de rangement
Ce kit, rangé dans une sacoche, est installé
derrière le siège gauche de deuxième rangée.
►

Rabattre le dossier du siège sur l'assise pour
accéder à la sacoche.
Modèle avec coffre de rangement
Ce kit est installé dans le coffre de rangement,
situé devant le siège gauche de deuxième
rangée.
►


Ouvrir le couvercle du coffre de rangement
pour accéder au kit.
Avec roue de secours

La boîte à outils est installée au centre de la
roue de secours sous le véhicule.
Elle contient le cric et le démonte cache-vis de
roue.
►

Accéder au préalable à la roue de secours.
Pour plus d'informations sur la Roue
de secours

, se reporter à la rubrique
correspondante.
►

Appuyer sur la languette pour déverrouiller le
couvercle.
►


En maintenant la languette enfoncée, faire
coulisser le couvercle jusqu'au milieu et le retirer

.

219
En cas de panne

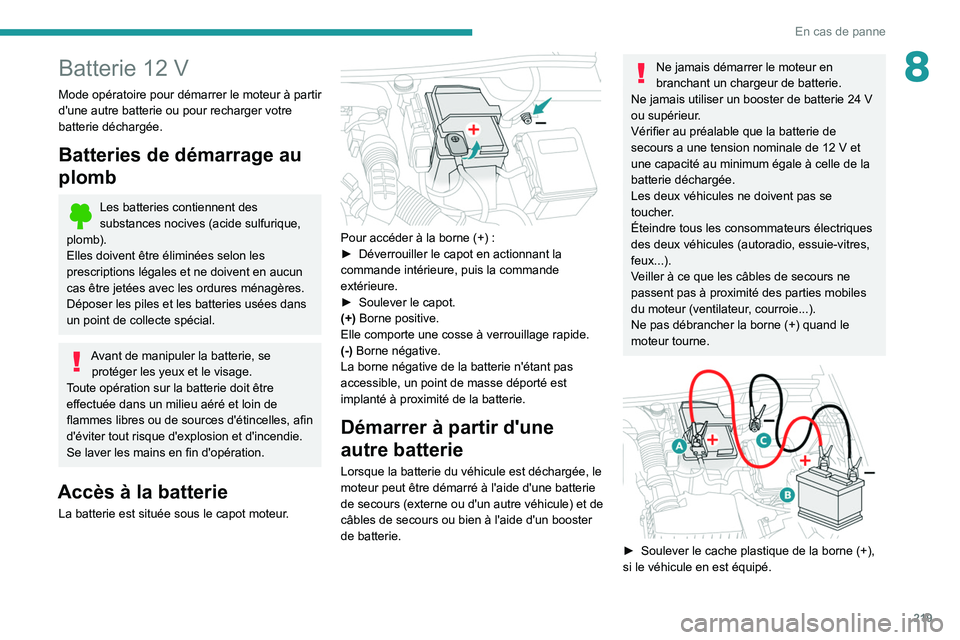

8Batterie 12 V
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger votre
batterie déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les piles et les batteries usées dans
un point de collecte spécial.
Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Accès à la batterie
La batterie est située sous le capot moteur.

Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
►

Soulever le capot.
(+)

Borne positive.
Elle comporte une cosse à verrouillage rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Démarrer à partir d'une
autre batterie
Lorsque la batterie du véhicule est déchargée, le
moteur peut être démarré à l'aide d'une batterie
de secours (externe ou d'un autre véhicule) et de
câbles de secours ou bien à l'aide d'un booster
de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.
Vérifier au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).
Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).
Ne pas débrancher la borne
(+) quand le
moteur tourne.


► Soulever le cache plastique de la borne (+),
si le véhicule en est équipé.
