Conducción y manejo225La alerta de cambio de carril está acti‐
vada en todas las velocidades.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el
correcto funcionamiento del sistema.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente 3,5 m
paralelos a ambos lados del vehículo y aproximadamente 3 m hacia atrás
en la alerta del punto ciego lateral
(A) y aproximadamente 50 m hacia
atrás en la alerta de cambio de carril
(B) en carriles paralelos. Las zonas
comienzan en cada espejo retrovisor.
La altura de la zona se sitúa aproxi‐
madamente entre 0,5 m y 2 m de
distancia del suelo.
Desactivación
La activación o desactivación de
alerta de cambio de carril se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información.
Personalización del vehículo 3 131.
Pantalla de información 3 125.
La desactivación se indica mediante
un mensaje en el centro de informa‐ ción del conductor.
Limitaciones del sistema La falta de funcionamiento ocasional
de alertas puede producirse en
circunstancias normales o en curvas pronunciadas. El sistema puede aler‐
tar temporalmente de objetos en el
punto ciego con condiciones meteo‐
rológicas específicas (lluvia, granizo,
etc.). Conducir por una carretera
mojada o en los cambios de una zona seca a una zona húmeda puede
causar la activación del testigo de
control F, puesto que las salpica‐
duras de agua se pueden interpretar
como objetos. De otro modo el testigo
de control F puede iluminarse con

226Conducción y manejolos quitamiedos, señales, árboles,
arbustos u otros objetos inmóviles.
Este es el funcionamiento normal y el sistema no necesita mantenimiento.
Es posible que el sistema no funcione
correctamente cuando:
● hielo, nieve, barro, pegatinas, imanes, placas metálicas o cual‐
quier otra cosa que cubra los
sensores
● conducción con fuertes tormen‐ tas
● el vehículo ha tenido un acci‐ dente o si el área que rodea al
sensor de detección está dañado o no se ha reparado correcta‐mente
● existen cambios bruscos de temperatura
● el vehículo lleva remolque
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Recurra a la ayuda de
un taller.Nota
Cada vehículo nuevo precisa cali‐
bración. Para una rendimiento
óptimo, conduzca lo antes posible
por una carretera recta con objetos
a los lados por ejemplo, quitamiedos
y barreras durante algún rato.
Sistema de vista panorámica
Este sistema permite la visión delentorno del vehículo como una
imagen de 360º en la pantalla de
información, como la visión del ojo de un pájaro.
El sistema utiliza cuatro cámaras: ● cámara trasera, instalada en el portón trasero
● cámara delantera, instalada en la
rejilla delantera debajo del
emblema
● cámaras laterales, situadas en la
parte inferior de los retrovisoresexteriores
La pantalla de información está divi‐
dida en dos partes: en el lado
izquierdo hay una vista desde la parte
superior del vehículo, y en la parte
derecha hay una vista de la parte delantera o de la parte trasera visua‐
lizada, conforme a la marcha puesta. Los sensores de estacionamiento
completan la información sobre la
vista.

Conducción y manejo227ActivaciónEl sistema de vista panorámica
puede activarse tocando d en la
pantalla de información. Puede ser
necesario avanzar a la siguiente
página del menú de inicio para
encontrarlo.
Funcionamiento
Visión trasera
La visión trasera muestra una imagen
del área de detrás del vehículo en la
parte derecha de la pantalla cuando
se engrana la marcha atrás o tocando
d en primero lugar y e segundo.
Se puede visualizar un triángulo de
advertencia 9 en la pantalla cuando
se detectan obstáculos mediante los
sensores traseros del asistente de
aparcamiento. Este triángulo cambia
del amarillo al rojo y aumenta de
tamaño cuanto más se acerque al
objeto.
El contenido anterior de la pantalla de información aparece cuando el
vehículo se cambia de la marcha
atrás después de una breve demora.
Para volver al contenido de la panta‐lla anterior lo antes posible, pulse el
icono de la cámara en la pantalla de
información. La conducción a veloci‐
dad superior a 11 km/h en una
marcha hacia adelante desactivará el sistema de vista panorámica
también.
Vista del entorno
La vista del entorno muestra una imagen del área que rodea el
vehículo desde arriba, junto con las
vistas de la cámara delantera o retro‐
visora en la pantalla de información.
Vista frontal
La vista frontal muestra una imagen
del área de la parte delantera del
vehículo en el lado derecho de la
pantalla. La vista muestra después
de cambiar de marcha atrás a una
marcha adelante, o al tocar d en la
pantalla de información. La vista fron‐ tal también muestra los objetos auto‐ máticamente detectados en 30 cm.
La vista frontal también muestra hasta una velocidad de 11 km/h en
una marcha hacia adelante.Desactivación
El sistema de vista panorámica se desactiva:
● circular a más de 11 km/h
● pulse (
Información general9 Advertencia
El sistema de vista panorámica no
sustituye a la visión del conductor.
No mostrará niños, peatones,
ciclistas, tráfico por detrás, anima‐ les o cualquier otro objeto que
esté fuera del área de la visión de la cámara, por ejemplo, por
debajo del parachoques o debajo
del vehículo.
No conduzca o estacione el
vehículo utilizando solamente el sistema de vista panorámica.
Compruebe siempre el entorno
del vehículo antes de conducir.

230Conducción y manejo
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.
Desactivación
La cámara se apaga al superar una
determinada velocidad de avance o si la marcha atrás no se selecciona
durante unos 10 segundos.
Desactivación de guías y símbolos de advertencia
Multimedia Navi: La activación o
desactivación de las líneas guía
visuales y los símbolos de adverten‐
cia se puede cambiar mediante los
botones de la zona inferior de la pantalla.
Multimedia / Multimedia Navi Pro: La
activación o desactivación de las
líneas guía visuales y los símbolos de advertencia se puede cambiar en el
menú de configuración en la pantalla de información. Seleccione el ajuste
correspondiente en Ajustes I Cámara
trasera .
Pantalla de información 3 125.
Personalización del vehículo 3 131.
Limitaciones del sistema La cámara retrovisora podría no
funcionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en la lente
de la cámara.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● La lente de la cámara está bloqueada por la nieve, hielo,
aguanieve, barro, suciedad.
Limpie la lente, enjuague con
agua y seque con un paño suave.

Conducción y manejo231● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de temperatura.
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
Alerta de tráfico por detrás
Además de la cámara de visión
trasera 3 229 , la alerta del tráfico por
detrás advierte del tráfico cruzado de izquierda a derecha cuando se
conduce marcha atrás. Cuando se
reconoce el tráfico por detrás y la
cámara de visión trasera está acti‐
vada, en la pantalla de información
aparece un triángulo de advertencia
con una flecha de dirección K, indi‐
cando la dirección del tráfico.
Además, sonarán tres pitidos por el
altavoz de cada lado.
Los sensores de distancia de radar
están situados en el parachoques
trasero.
9 Advertencia
La alerta de tráfico por detrás no
sustituye a la visión del conductor. Observe que los objetos que
están fuera de los sensores,
por ejemplo, debajo del paracho‐
ques o en los bajos del vehículo,
no se visualizan.
No detectan peatones, niños o
animales.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el
entorno detrás y alrededor del
vehículo antes de proceder.
Activación
La alerta de tráfico por detrás se
activa automáticamente junto con la
cámara de visión trasera cuando se
engrana la marcha atrás.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente 20 m a 90º
hacia la izquierda o derecha por

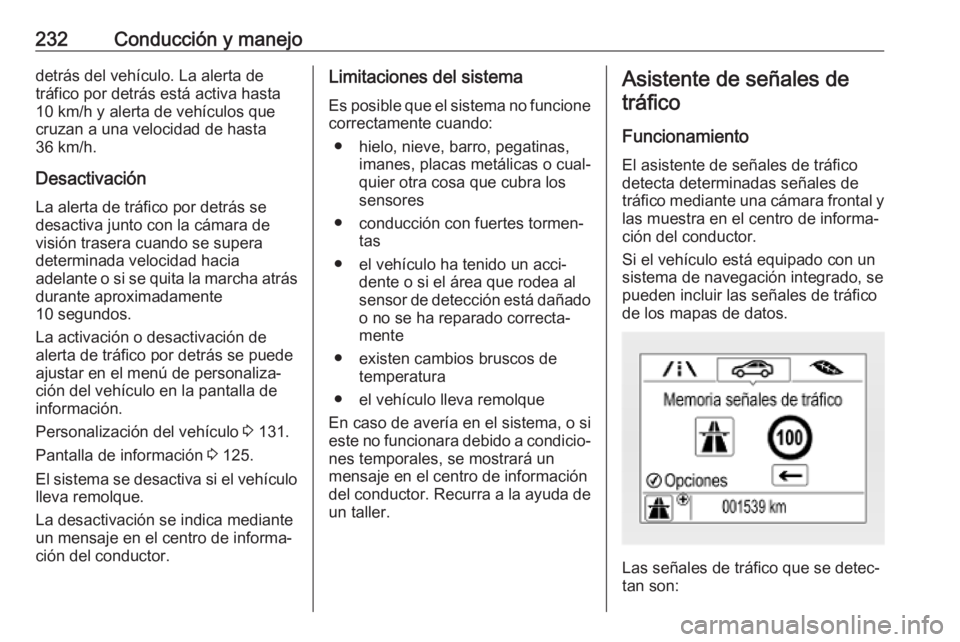

232Conducción y manejodetrás del vehículo. La alerta detráfico por detrás está activa hasta
10 km/h y alerta de vehículos que
cruzan a una velocidad de hasta
36 km/h.
Desactivación
La alerta de tráfico por detrás se
desactiva junto con la cámara de
visión trasera cuando se supera
determinada velocidad hacia
adelante o si se quita la marcha atrás durante aproximadamente
10 segundos.
La activación o desactivación de
alerta de tráfico por detrás se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información.
Personalización del vehículo 3 131.
Pantalla de información 3 125.
El sistema se desactiva si el vehículo
lleva remolque.
La desactivación se indica mediante un mensaje en el centro de informa‐
ción del conductor.Limitaciones del sistema
Es posible que el sistema no funcione
correctamente cuando:
● hielo, nieve, barro, pegatinas, imanes, placas metálicas o cual‐
quier otra cosa que cubra los
sensores
● conducción con fuertes tormen‐ tas
● el vehículo ha tenido un acci‐ dente o si el área que rodea al
sensor de detección está dañado o no se ha reparado correcta‐
mente
● existen cambios bruscos de temperatura
● el vehículo lleva remolque
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Recurra a la ayuda de
un taller.Asistente de señales de
tráfico
Funcionamiento El asistente de señales de tráfico
detecta determinadas señales de
tráfico mediante una cámara frontal y
las muestra en el centro de informa‐
ción del conductor.
Si el vehículo está equipado con un
sistema de navegación integrado, se
pueden incluir las señales de tráfico
de los mapas de datos.
Las señales de tráfico que se detec‐
tan son:

Conducción y manejo239● el sensor del parabrisas estábloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños enel mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas
● el sol incide directamente en la lente de la cámara
● vehículos muy cerca delante
● carreteras con laderas
● bordes de carretera
● carreteras con marcas de carril insuficientes
● cambios de luz repentinos
● modificaciones del vehículo, por ejemplo, neumáticos
Si el sistema no funciona correcta‐
mente debido a marcas de alquitrán, sombras, grietas de la carretera,
marcas de carril temporales o de
construcción u otras imperfecciones de la carretera, apague el sistema.9 Advertencia
Mantenga siempre la atención en
la carretera y la posición del
vehículo correcta dentro del carril, de lo contrario podría sufrir daños,
lesiones o incluso la muerte.
El asistente de mantenimiento de
carril no conduce el vehículo de
manera continua.
El sistema podría no mantendrá el vehículo en el carril ni proporcio‐
nará una alerta, aunque se haya
detectado una marca de carril.
La dirección del asistente de
mantenimiento de carril puede ser
insuficiente para evitar una salida
del carril.
El sistema puede no detectar
conducción sin manos debido a
influencias externas (condición y
superficie de la carretera, meteo‐
rología, etc.). El conductor tiene
toda la responsabilidad de contro‐
lar el vehículo y debe mantener
siempre las manos en el volante
mientras conduce.
El uso del sistema al llevar un
remolque o por carreteras resba‐ ladizas podría causar pérdidas de
control del vehículo y una colisión. Apague el sistema.

274Cuidado del vehículoN.ºCircuito1Elevalunas eléctrico izquierdo2Elevalunas eléctrico derecho3Módulo de control de la carro‐
cería4Ventilador de climatización5Módulo de control de la carro‐
cería6Disposiciones del remolque7Asiento trasero, abatimiento
eléctrico8Módulo de control de la carro‐
cería9Módulo de control del motor10Pantalla virtual11Reducción NO x / tubo de cale‐
facción12Reducción NO x / sensor de
hollín13Módulo de AdBlueN.ºCircuito14Volante térmico15Módulo de control del cambio16Amplificador17Alarma18Módulo de control de la carro‐
cería19Módulo de AdBlue20Módulo de control de la carro‐
cería21Módulo de control de la carro‐
cería22Módulo de control de la carro‐
cería23Bloqueo de la dirección asistida24Airbag25Conector de diagnosis26Toma del maletero27Válvula EBCM28Disposición de policíaN.ºCircuito29–30–31Mandos en el volante32Cerradura del encendido33Climatización34Módulo de puerta de entrada
central35Conector AUX / USB36Cargador inalámbrico37Limpialuneta38Llamada de emergencia39Pantalla40Asistente de aparcamiento41Consola del techo42Sistema de infoentretenimiento
