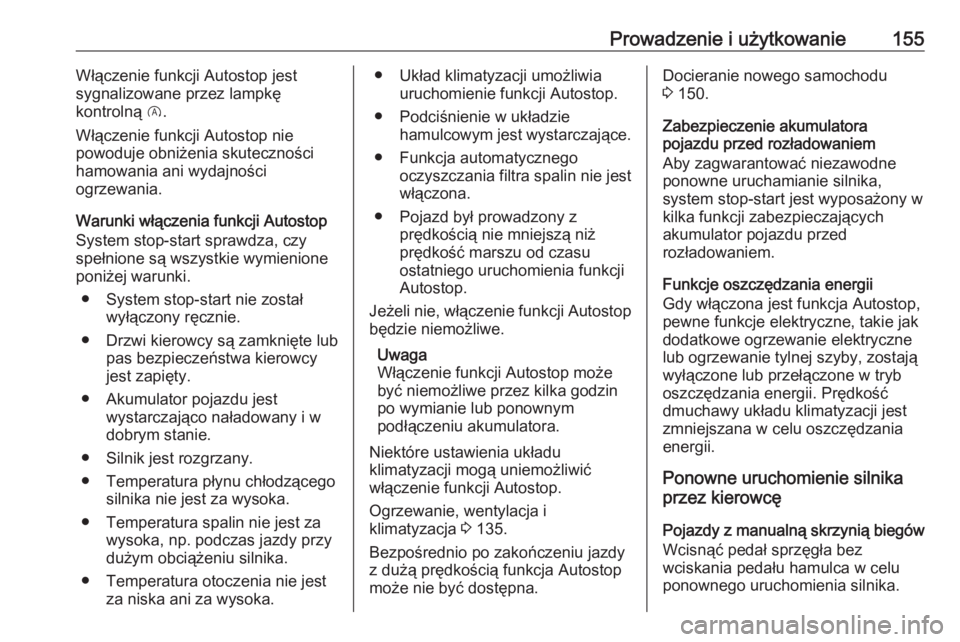

Prowadzenie i użytkowanie155Włączenie funkcji Autostop jest
sygnalizowane przez lampkę
kontrolną D.
Włączenie funkcji Autostop nie
powoduje obniżenia skuteczności
hamowania ani wydajności
ogrzewania.
Warunki włączenia funkcji Autostop System stop-start sprawdza, czy
spełnione są wszystkie wymienione
poniżej warunki.
● System stop-start nie został wyłączony ręcznie.
● Drzwi kierowcy są zamknięte lub pas bezpieczeństwa kierowcy
jest zapięty.
● Akumulator pojazdu jest wystarczająco naładowany i w
dobrym stanie.
● Silnik jest rozgrzany.
● Temperatura płynu chłodzącego silnika nie jest za wysoka.
● Temperatura spalin nie jest za wysoka, np. podczas jazdy przydużym obciążeniu silnika.
● Temperatura otoczenia nie jest za niska ani za wysoka.● Układ klimatyzacji umożliwiauruchomienie funkcji Autostop.
● Podciśnienie w układzie hamulcowym jest wystarczające.
● Funkcja automatycznego oczyszczania filtra spalin nie jest
włączona.
● Pojazd był prowadzony z prędkością nie mniejszą niż
prędkość marszu od czasu
ostatniego uruchomienia funkcji
Autostop.
Jeżeli nie, włączenie funkcji Autostop
będzie niemożliwe.
Uwaga
Włączenie funkcji Autostop może być niemożliwe przez kilka godzin
po wymianie lub ponownym
podłączeniu akumulatora.
Niektóre ustawienia układu
klimatyzacji mogą uniemożliwić
włączenie funkcji Autostop.
Ogrzewanie, wentylacja i
klimatyzacja 3 135.
Bezpośrednio po zakończeniu jazdy
z dużą prędkością funkcja Autostop
może nie być dostępna.Docieranie nowego samochodu
3 150.
Zabezpieczenie akumulatora
pojazdu przed rozładowaniem
Aby zagwarantować niezawodne
ponowne uruchamianie silnika,
system stop-start jest wyposażony w
kilka funkcji zabezpieczających
akumulator pojazdu przed
rozładowaniem.
Funkcje oszczędzania energii
Gdy włączona jest funkcja Autostop,
pewne funkcje elektryczne, takie jak
dodatkowe ogrzewanie elektryczne
lub ogrzewanie tylnej szyby, zostają
wyłączone lub przełączone w tryb
oszczędzania energii. Prędkość
dmuchawy układu klimatyzacji jest
zmniejszana w celu oszczędzania
energii.
Ponowne uruchomienie silnika
przez kierowcę
Pojazdy z manualną skrzynią biegów Wcisnąć pedał sprzęgła bez
wciskania pedału hamulca w celu
ponownego uruchomienia silnika.

156Prowadzenie i użytkowanieWersje z automatyczną skrzyniąbiegów
Ponowne uruchomienie silnika
następuje w poniższych
przypadkach:
● pedał hamulca zostanie zwolniony, gdy dźwignia zmiany
biegów znajduje się w położeniu
D lub M
● pedał hamulca jest zwolniony lub
dźwignia zmiany biegów
znajduje się w pozycji N, gdy
zostaje przesunięta w położenie
D lub M
● dźwignia zmiany biegów zostaje przesunięta w położenie R
Ponowne uruchomienie silnika
przez system stop-start
Aby mogło nastąpić automatyczne
ponowne uruchomienie silnika,
dźwignia zmiany biegów musi
znajdować się w położeniu
neutralnym.
Jeżeli wystąpi jeden z poniższych
stanów, gdy włączona jest funkcja
Autostop, silnik zostanie ponownieuruchomiony w sposób
automatyczny przez system stop- start:
● system start-stop został wyłączony ręcznie,
● zostanie odpięty pas bezpieczeństwa kierowcy lub
zostaną otwarte drzwi kierowcy
● temperatura silnika jest za niska,
● poziom naładowania akumulatora pojazdu spadnie
poniżej określonej wartości
● podciśnienie w układzie wspomagania hamulców jest
niewystarczające,
● pojazd jedzie z prędkością nie mniejszą niż prędkość marszu,
● układ ogrzewania, wentylacji i klimatyzacji, żąda uruchomieniasilnika,
● układ klimatyzacji został włączony ręcznie.
Jeżeli do gniazdka zasilania
podłączone jest jakieś urządzenie
elektryczne, np. przenośny
odtwarzacz CD, podczas ponownegouruchomienia silnika może dać się
zauważyć krótkotrwały spadek
napięcia.
Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Włączyć hamulec postojowy.
● Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na
wzniesieniu przodem w górę,
wybrać pierwszy bieg lub
ustawić dźwignię zmiany
biegów w położeniu P. Należy
także skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu

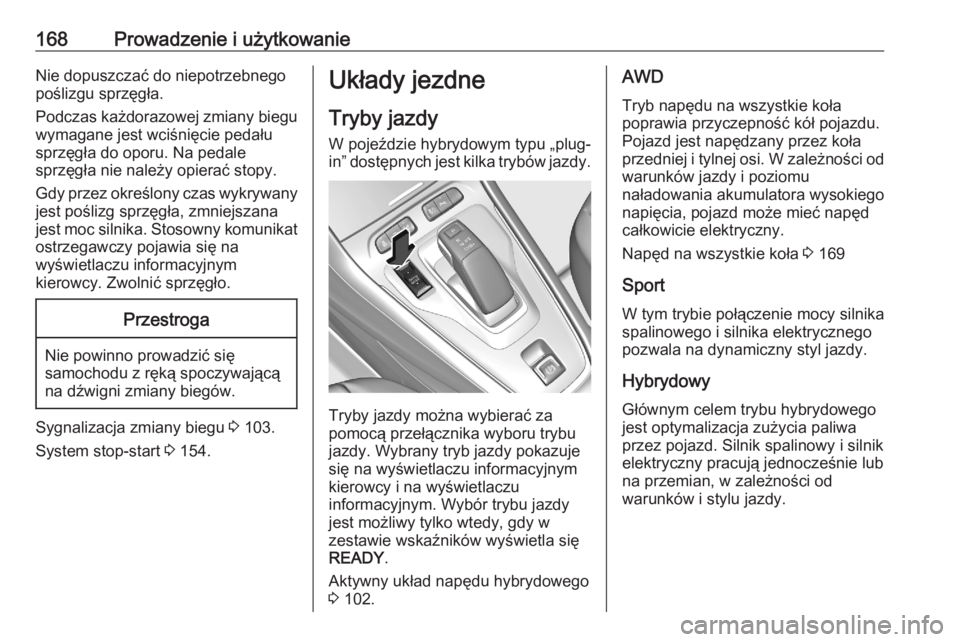

168Prowadzenie i użytkowanieNie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.
Gdy przez określony czas wykrywany
jest poślizg sprzęgła, zmniejszana
jest moc silnika. Stosowny komunikat
ostrzegawczy pojawia się na
wyświetlaczu informacyjnym
kierowcy. Zwolnić sprzęgło.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Sygnalizacja zmiany biegu 3 103.
System stop-start 3 154.
Układy jezdne
Tryby jazdy W pojeździe hybrydowym typu „plug-in” dostępnych jest kilka trybów jazdy.
Tryby jazdy można wybierać za
pomocą przełącznika wyboru trybu
jazdy. Wybrany tryb jazdy pokazuje się na wyświetlaczu informacyjnym
kierowcy i na wyświetlaczu
informacyjnym. Wybór trybu jazdy
jest możliwy tylko wtedy, gdy w
zestawie wskaźników wyświetla się
READY .
Aktywny układ napędu hybrydowego
3 102.
AWD
Tryb napędu na wszystkie koła
poprawia przyczepność kół pojazdu.
Pojazd jest napędzany przez koła
przedniej i tylnej osi. W zależności od
warunków jazdy i poziomu
naładowania akumulatora wysokiego
napięcia, pojazd może mieć napęd
całkowicie elektryczny.
Napęd na wszystkie koła 3 169
Sport
W tym trybie połączenie mocy silnika spalinowego i silnika elektrycznego
pozwala na dynamiczny styl jazdy.
Hybrydowy
Głównym celem trybu hybrydowego jest optymalizacja zużycia paliwa
przez pojazd. Silnik spalinowy i silnik
elektryczny pracują jednocześnie lub
na przemian, w zależności od
warunków i stylu jazdy.

Prowadzenie i użytkowanie173System Brake AssistSystem ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego ciśnienia.
Zadziałanie systemu Brake Assist
można rozpoznać po pulsowaniu
pedału hamulca i większym oporze
pedału hamulca podczas jego
wciskania.
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie
w układzie hamulcowym.
System Hill Start Assist System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączonehamulce przez 2 sekundy. Hamulce zostaną zwolnione automatycznie,
gdy samochód zacznie przyspieszać.
Hamowanie regeneracyjne W czasie hamowania
regeneracyjnego energia elektryczna
wytwarzania w wyniku hamowania
jest wykorzystywana do ładowania
akumulatora wysokiego napięcia.
Odzyskiwanie energii może być
ograniczone, gdy akumulator
wysokiego napięcia jest całkowicie
naładowany.
Jeśli dźwignia zmiany biegów
znajduje się w położeniu D, energia
jest odzyskiwana po wciśnięciu
pedału hamulca.
Jeśli dźwignia zmiany biegów
znajduje się w położeniu B, energia
jest odzyskiwana po zwolnieniu
(podniesieniu) pedału
przyspieszenia.
Zelektryfikowana automatyczna
skrzynia biegów 3 162Układy kontroli jazdy
Elektroniczny układstabilizacji toru jazdy ikontroli trakcji
Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon.
Gdy tylko koła stracą przyczepność
lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność /
nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.
Układ ESC działa w połączeniu z
układem kontroli trakcji. Zapobiega on poślizgowi kół napędzanych.
Układ kontroli trakcji wchodzi w skład
ESC (elektronicznego układu
stabilizacji toru jazdy).

184Prowadzenie i użytkowanieWłączanie układu
Nacisnąć C – na wyświetlaczu
informacyjnym kierowcy pojawi się
symbol C. Układ nie jest jeszcze
aktywny.
Aktywacja
Ustawianie prędkości przez kierowcę
Adaptacyjny układ automatycznej
kontroli prędkości musi zostać
włączony ręcznie przy prędkości od
30 km/h do 180 km/h . W pojazdach z
automatyczną skrzynią biegów
dźwignia zmiany biegów musi
znajdować się w położeniu D lub M.
Przyspieszyć do żądanej prędkości i
nacisnąć pokrętło w stronę SET/-.
Aktualna prędkość zostanie
zapamiętana i będzie utrzymana.Wartość prędkości jest pokazywana na wyświetlaczu informacyjnym
kierowcy.
Następnie można zmienić ustawioną
prędkość przez przesunięcie pokrętła w stronę RES/+ w celu jej
zwiększenia lub SET/- w celu jej
zmniejszenia. Nacisnąć pokrętło kilka
razy, aby zmienić prędkość w małych odstępach. Nacisnąć pokrętło i
przytrzymać, aby zmienić prędkość w
dużych odstępach.
Gdy adaptacyjny układ
automatycznej kontroli prędkości
działa, system stop-start zostaje
automatycznie wyłączony.

244Pielęgnacja samochoduPłyn hamulcowy9Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
znajdować się między oznaczeniamiDANGER i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia DANGER, należy
skorzystać z pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 285.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 133.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy
otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Akumulator należy zawsze
wymieniać na akumulator tego
samego typu.

Pielęgnacja samochodu245Akumulator pojazdu musi być
wymieniony przez warsztat.
System stop-start 3 154.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start zadbać o to, aby przy
korzystaniu z urządzenia do
ładowania akumulatorów napięcie ładowania nie przekraczało
14,6 V . W przeciwnym razie może
dojść do uszkodzenia
akumulatora.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 272.
Zabezpieczenie przed
rozładowaniem
Komunikat dotyczący napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Podczas jazdy funkcja ograniczania
obciążenia akumulatora wyłącza na
pewien czas niektóre układy, takie jak
klimatyzacja, ogrzewanie tylnej
szyby, podgrzewanie koła kierownicy
itp.
Układy te są włączane ponownie, gdy tylko pozwalają na to warunki.
Zwiększenie ładowania na wolnych
obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie ładowania na wolnych obrotach, co
może być słyszalne.
Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.
Gniazdko zasilania
Gniazdka są wyłączane w przypadku
niskiego napięcia akumulatora
pojazdu.Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.

254Pielęgnacja samochoduPomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników. Szczypce mają dwie
strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.
Chwycić bezpiecznik szczypcami i
wyjąć go.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
W zależności od wersji dostępne są
różne skrzynki bezpieczników w
komorze silnika:
NrObwód9Komunikat dotyczący autoa‐
larmu10System stop-start11Układ wydechowy silnika wyso‐
koprężnego13System stop-start15Elektryczne wspomaganie układu kierowniczego / radar22Sygnał dźwiękowy29Rozrusznik
