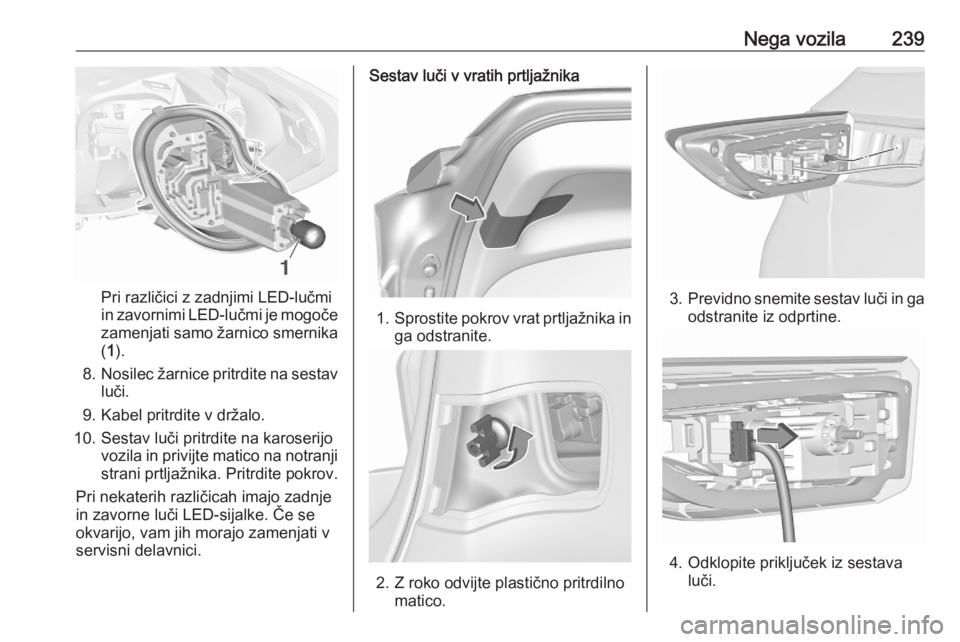

Nega vozila239
Pri različici z zadnjimi LED-lučmiin zavornimi LED-lučmi je mogoče
zamenjati samo žarnico smernika ( 1 ).
8. Nosilec žarnice pritrdite na sestav
luči.
9. Kabel pritrdite v držalo.
10. Sestav luči pritrdite na karoserijo vozila in privijte matico na notranji
strani prtljažnika. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
in zavorne luči LED-sijalke. Če se
okvarijo, vam jih morajo zamenjati v servisni delavnici.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Odklopite priključek iz sestava luči.

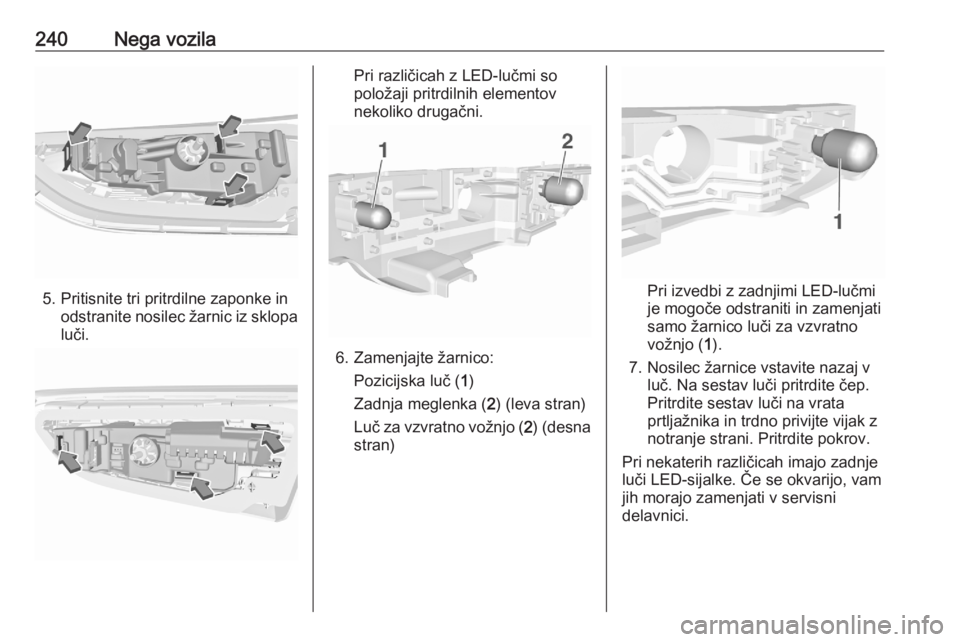

240Nega vozila
5. Pritisnite tri pritrdilne zaponke inodstranite nosilec žarnic iz sklopaluči.
Pri različicah z LED-lučmi so
položaji pritrdilnih elementov
nekoliko drugačni.
6. Zamenjajte žarnico:
Pozicijska luč ( 1)
Zadnja meglenka ( 2) (leva stran)
Luč za vzvratno vožnjo ( 2) (desna
stran)
Pri izvedbi z zadnjimi LED-lučmi
je mogoče odstraniti in zamenjati
samo žarnico luči za vzvratno
vožnjo ( 1).
7. Nosilec žarnice vstavite nazaj v luč. Na sestav luči pritrdite čep.
Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z notranje strani. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
luči LED-sijalke. Če se okvarijo, vam
jih morajo zamenjati v servisni
delavnici.

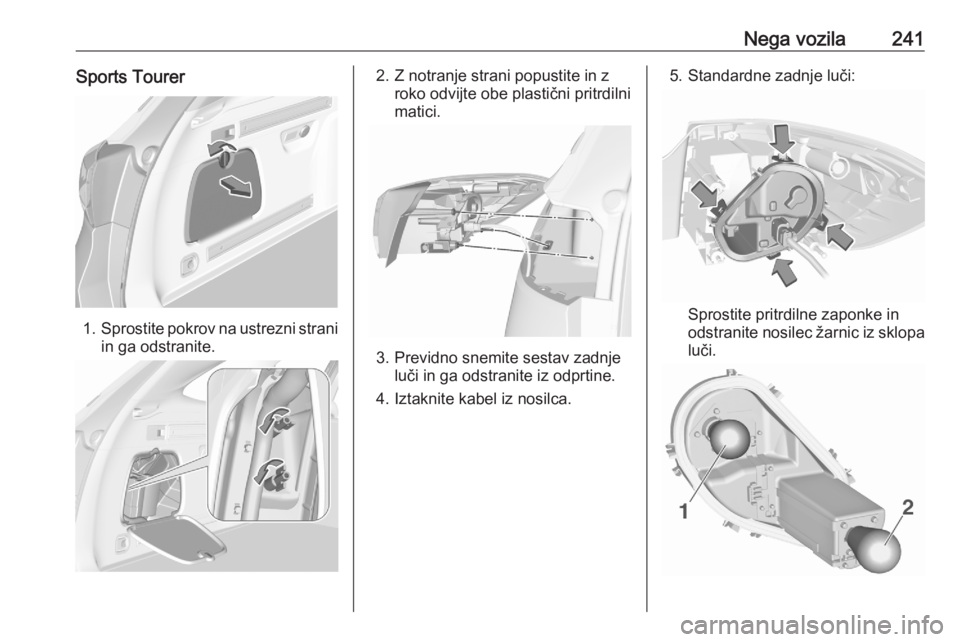

Nega vozila241Sports Tourer
1.Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
4. Iztaknite kabel iz nosilca.
5. Standardne zadnje luči:
Sprostite pritrdilne zaponke in
odstranite nosilec žarnic iz sklopa luči.

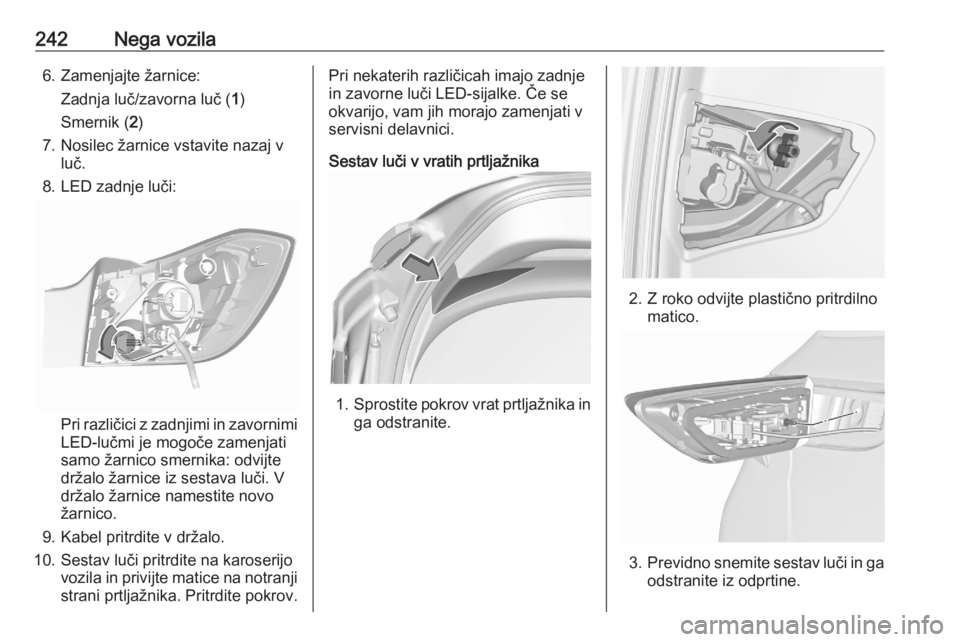

242Nega vozila6. Zamenjajte žarnice:Zadnja luč/zavorna luč ( 1)
Smernik ( 2)
7. Nosilec žarnice vstavite nazaj v luč.
8. LED zadnje luči:
Pri različici z zadnjimi in zavornimi
LED-lučmi je mogoče zamenjati
samo žarnico smernika: odvijte
držalo žarnice iz sestava luči. V
držalo žarnice namestite novo
žarnico.
9. Kabel pritrdite v držalo.
10. Sestav luči pritrdite na karoserijo vozila in privijte matice na notranji
strani prtljažnika. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
in zavorne luči LED-sijalke. Če se
okvarijo, vam jih morajo zamenjati v
servisni delavnici.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.

Nega vozila243
4. Pritisnite tri pritrdilne zaponke inodstranite nosilec žarnic iz sklopaluči.
5. Zamenjajte žarnico:
Pozicijska luč ( 1)
Pozicijska luč ( 2)
Zadnja meglenka ( 3) (leva stran)
6. Nosilec žarnice vstavite nazaj v luč.
7. Pri različici z zadnjimi LED-lučmije mogoče zamenjati samo
žarnico luči za vzvratno vožnjo:
odvijte držalo žarnice in iz sestava luči. V držalo žarnice namestite
novo žarnico.
8. Pritrdite sestav luči na vrata prtljažnika in trdno privijte matico
z notranje strani. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
luči LED-sijalke. Če se okvarijo, vam
jih morajo zamenjati v servisni
delavnici.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Ohišje luči potisnite naprej in ga izvlecite na zadnji strani.

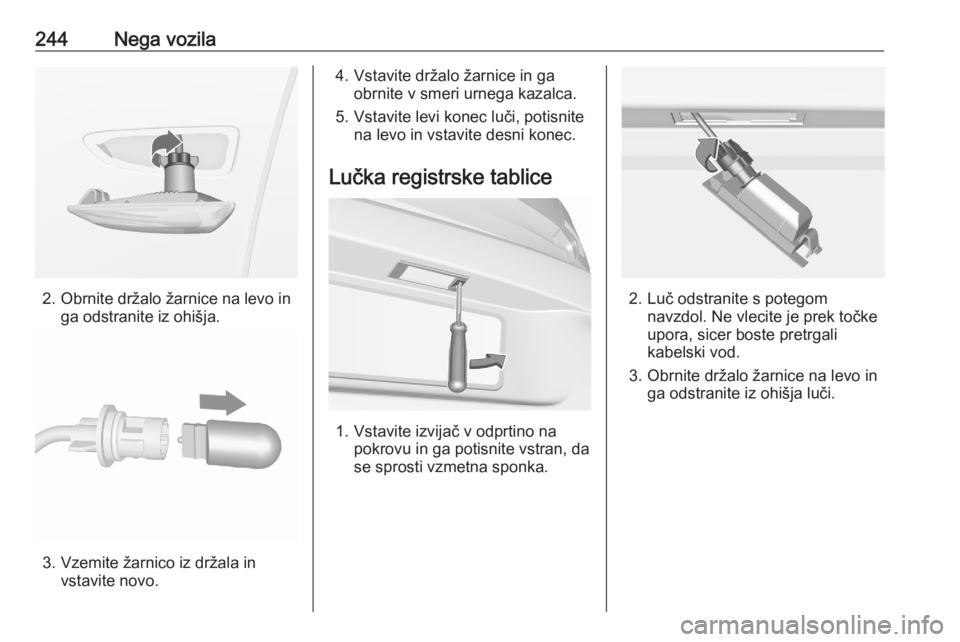

244Nega vozila
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.

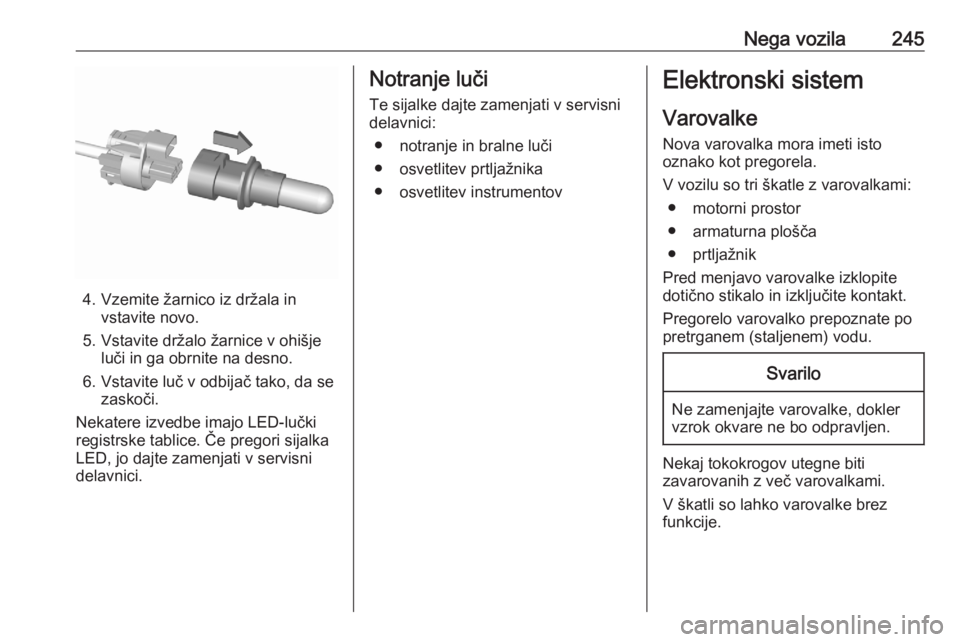

Nega vozila245
4. Vzemite žarnico iz držala invstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Nekatere izvedbe imajo LED-lučki
registrske tablice. Če pregori sijalka
LED, jo dajte zamenjati v servisni
delavnici.
Notranje luči
Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči● osvetlitev prtljažnika
● osvetlitev instrumentovElektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
● prtljažnik
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

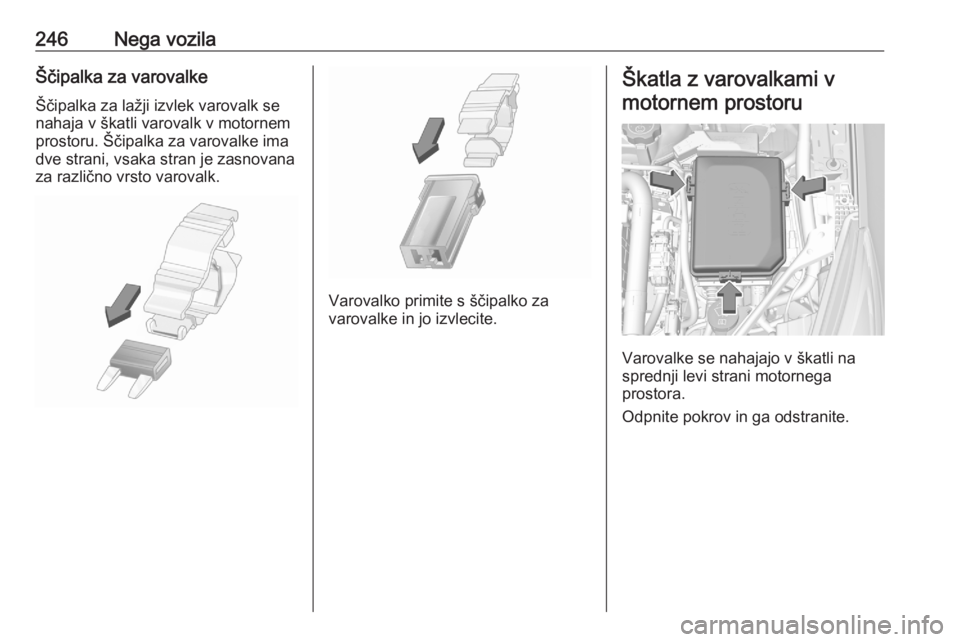

246Nega vozilaŠčipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru. Ščipalka za varovalke ima
dve strani, vsaka stran je zasnovana
za različno vrsto varovalk.
Varovalko primite s ščipalko za
varovalke in jo izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.
