2020 OPEL ASTRA K Manual de utilizare (in Romanian)

Îngrijirea autovehiculului247
2. Desfaceţi clema cu arc de laopritor, mişcând-o înainte şi într-oparte. Mişcaţi în jos clema cu arc.
3. Scoateţi soclul becului din carcasa reflectorului.
4. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
5. Introduceţi soclul becului şi montaţi clema cu arc.
Potriviţi capacul şi rotiţi‑l în sens
orar.
Lămpi de semnalizare din faţă Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Lumini laterale
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Funcţia lumini pe timp de ziÎnlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Proiectoarele de ceaţă
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Desfaceţi şurubul cu şurubelniţa şi demontaţi plăcuţa frontală.
2. Decuplaţi fişa de conectare prin apăsarea inelului de fixare.

248Îngrijirea autovehiculului3. Demontaţi şi înlocuiţi becul şiataşaţi fişa de conectare.
Observaţi că becul şi soclul sunt o
singură unitate şi trebuie
schimbate împreună.
4. Introduceţi soclul becului în ansamblul lămpii, răsuciţi în sens
orar şi cuplaţi.
5. Montaţi ansamblul lămpii prin strângerea şuruburilor.
6. Fixaţi masca şi strângeţi şurubul.
Lămpile de poziţie din spate Hatchback cu 5 portiere1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.
2. Autovehiculele cu set pentrudepanarea anvelopelor: Pentru a
înlocui becurile de pe partea
dreaptă, mai întâi deşurubaţi
piuliţa din plastic şi scoateţi
inserţia cu sticla de agent de
etanşare.
3. Deşurubaţi manual piuliţa de fixare din plastic din interior.
4. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.

Îngrijirea autovehiculului2495. Detaşaţi cablul din opritor.
6.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
7. Scoateţi becurile şi înlocuiţi-le:
Lampă de semnalizare ( 1)
Lampa de poziţie spate/ frână ( 2)
La versiunea cu lămpi de poziţie
din spate LED şi lămpi de frână
LED, numai becul pentru
semnalizare ( 1) poate fi scos şi
înlocuit.
8. Fixaţi suportul becului la ansamblul lămpii.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţa de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.

250Îngrijirea autovehiculului
2. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa din ansamblul lămpii.
5.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
La versiunea cu lămpi de poziţie
din spate LED, poziţia inelelor de
fixare este puţin diferită.
6. Scoateţi becul şi înlocuiţi-l:
Lumină spate ( 1)

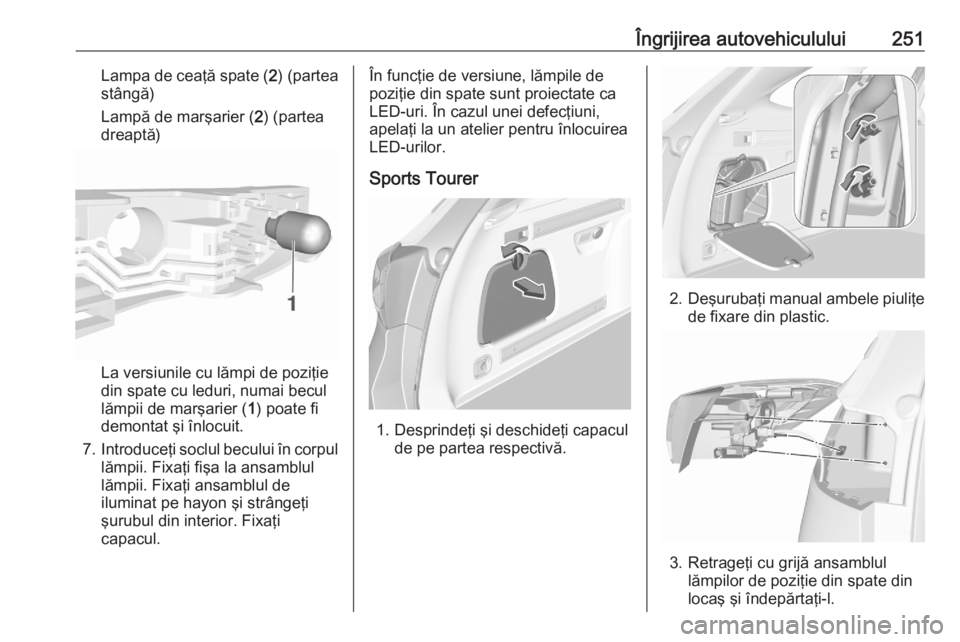

Îngrijirea autovehiculului251Lampa de ceaţă spate (2) (partea
stângă)
Lampă de marşarier ( 2) (partea
dreaptă)
La versiunile cu lămpi de poziţie
din spate cu leduri, numai becul
lămpii de marşarier ( 1) poate fi
demontat şi înlocuit.
7. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa la ansamblul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Sports Tourer
1. Desprindeţi şi deschideţi capacul de pe partea respectivă.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.

252Îngrijirea autovehiculului4. Detaşaţi cablul din opritor.
5. Lămpi de poziţie standard:
Desfaceţi clemele de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
6. Scoateţi becurile şi înlocuiţi-le:
Lampa de poziţie spate/stopul de
frână ( 1)
Lampă de semnalizare ( 2)
7. Introduceţi soclul becului în corpul
lămpii.
8. Lămpi de poziţie LED:
La versiunea cu lămpi de poziţie
din spate cu LED şi stopuri de
frână cu LED, numai becul lămpii
de semnalizare poate fi înlocuit:
rotiţi şi scoateţi soclul becului din
ansamblul lămpii. Înlocuiţi becul
din soclu.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.

Îngrijirea autovehiculului253
2. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi becul şi înlocuiţi-l:
Lampa de marşarier ( 1)
Lumină spate ( 2)
Lampa de ceaţă spate ( 3) (partea
stângă)
6. Introduceţi soclul becului în corpul
lămpii.
7. La versiunea cu lămpi de poziţie din spate cu leduri, numai becul
lămpii de marşarier poate fi
înlocuit: rotiţi şi scoateţi soclul
becului din ansamblul lămpii.
Înlocuiţi becul din soclu.
8. Fixaţi ansamblul de iluminat pe hayon şi strângeţi piuliţa de fixare
din interior. Fixaţi capacul.

254Îngrijirea autovehicululuiÎn funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Lămpi de semnalizarelaterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi carcasa lămpii spre înainte
şi scoateţi-o din partea
posterioară.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
