143
Vhodnosť sedadiel spolujazdcov na používanie univerzálneho detského zadržiavacieho systému
Na základe európskej smernice 2000/3/ES je vhodnosť polohy jednotlivých sedadiel cestujúcich na montáž univerzálneho detského zadr-
žiavacieho systému uvedená v nasledujúcej tabuľke:
TABUĽKA POLÔH UNIVERZÁLNEJ DETSKEJ SEDAČKY – poloha sedadiel v dvojdverových modeloch
Hmotnostná skupina Predné sedadlo spolujazdca
Zadné sedadlo na kraji
Airbag zapnutý Airbag vypnutý
Skupina 0 až do 10 kg XXU
Skupina 0+ až do 13 kg XXU
Skupina I – 9 až 18 kg XXU
Skupina II – 15 až 25 kg XXU
Skupina III – 22 až 36 kg XXU
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 143

BEZPEČNOSŤ

144
TABUĽKA POLÔH UNIVERZÁLNEJ DETSKEJ SEDAČKY – poloha sedadiel v štvordverových modeloch
Legenda k písmenám použitým vo vyššie uvedenej tabuľke:
U = vhodné pre zadržiavacie systémy „univerzálnej“ kategórie schválené na používanie v tejto hmotnostnej skupine.
UF = vhodné pre dopredu otočené zadržiavacie systémy „univerzálnej“ kategórie schválené na použitie v tejto hmotnostnej skupine.
X = poloha sedadla nevhodná pre deti v tejto hmotnostnej skupine.
Ak opierka hlavy zavadzia pri inštalácii detského zadržiavacieho systému, upravte jej nastavenie (ak je nastaviteľná).
Hmotnostná skupina Predné sedadlo spolujazdca
Zadné sedadlo na
kraji Zadné sedadlo
v strede
Airbag zapnutý Airbag vypnutý
Skupina 0 až do 10 kg XUUFU/UF
Skupina 0+ až do 13 kg XUUFU/UF
Skupina I – 9 až 18 kg XXUFU/UF
Skupina II – 15 až 25 kg XXUFU/UF
Skupina III – 22 až 36 kg XUUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 144

145
UPOZORNENIE!
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 145

BEZPEČNOSŤ

146
Bezpečnostné pásy pre staršie deti
Deti vyššie ako 1,5 m už môžu mať bezpeč-
nostné pásy, netreba použiť detský zadržia -
vací systém.
Na rozhodnutie, či bezpečnostný pás
správne sedí dieťaťu alebo treba stále
používať detský zadržiavací systém skupiny
2 alebo 3, aby bezpečnostný pás lepšie
priliehal, použite jednoduchý 5-krokový test:
1. Môže dieťa sedieť až úplne vzadu sedadla vozidla?
2. Ohne dieťa pohodlne kolená cez prednú časť sedadla vozidla, keď stále sedí až
úplne vzadu?
3. Prechádza ramenný pás cez rameno dieťaťa medzi krkom a rukou?
4. Je lonová časť pásu čo najnižšie a dotýka sa stehien dieťaťa a nie
brucha?
5. Môže dieťa zostať sedieť v takejto polohe počas celej cesty? Ak ste na ktorúkoľvek z týchto otázok odpo
-
vedali „nie“, tak dieťa musí v tomto vozidle
stále používať detský zadržiavací systém
skupiny 2 alebo 3. Ak dieťa používa brušný/
ramenný pás, pravidelne kontrolujte prilie -
hanie pásu a uistite sa, že bezpečnostný
pás je zapnutý. Deti, ktoré sa na sedadle
krútia alebo krčia, môžu narušiť správne
upevnenie pásu na tele. Ak sa ramenný pás
dotýka tváre alebo krku, premiestnite dieťa
bližšie k stredu vozidla alebo na správne
umiestnenie bezpečnostného pásu na dieťa
použite vankúš pod detskú sedačku.
Zadržiavací systém ISOFIX
Obr. E
Vozidlo je vybavené detským zadržiavacím
ukotvovacím systémom s názvom ISOFIX.
Systém umožňuje montáž detských seda -
diel vybavených systémom ISOFIX bez
použitia bezpečnostných pásov vozidla.
Systém ISOFIX má dve spodné ukotvenia
umiestnené v zadnej časti čalúnenia
sedadla, kde sa dotýka operadla, a vrchné
upevňovacie ukotvenie umiestnené za
sedadlom.
Príklad univerzálneho detského záchytného
systému ISOFIX pre hmotnostnú skupinu 1
je zobrazený na obr. E. Detské záchytné
systémy ISOFIX sú k dispozícii aj v iných
hmotnostných skupinách.
UPOZORNENIE!
Dbajte na to, aby si dieťa nikdy
nepresunulo ramennú časť pásu pod
hornú končatinu alebo za telo. V prípade
nehody dieťa ramenný pás riadne
neochráni a hrozí riziko vážneho zranenia
alebo smrti. Dieťa musí mať
bezpečnostný pás vždy správne
nastavený v brušnej aj ramennej časti.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 146

147

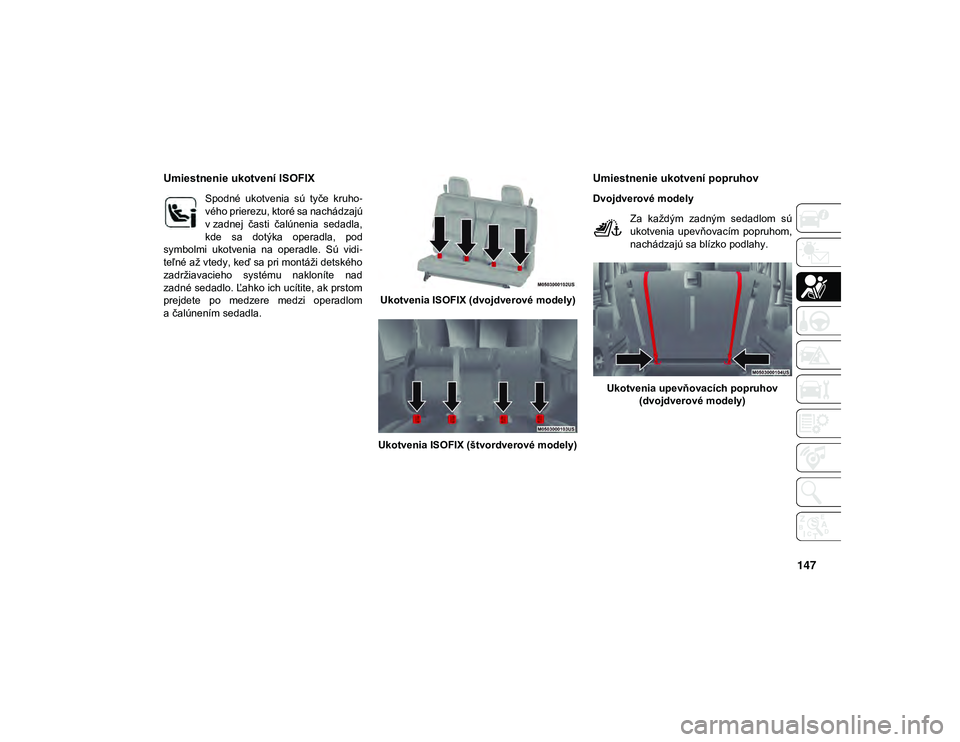

Umiestnenie ukotvení ISOFIX
Spodné ukotvenia sú tyče kruho-
vého prierezu, ktoré sa nachádzajú
v zadnej časti čalúnenia sedadla,
kde sa dotýka operadla, pod
symbolmi ukotvenia na operadle. Sú vidi -
teľné až vtedy, keď sa pri montáži detského
zadržiavacieho systému nakloníte nad
zadné sedadlo. Ľahko ich ucítite, ak prstom
prejdete po medzere medzi operadlom
a čalúnením sedadla. Ukotvenia ISOFIX (dvojdverové modely)
Ukotvenia ISOFIX (štvordverové modely)
Umiestnenie ukotvení popruhov
Dvojdverové modely Za každým zadným sedadlom sú
ukotvenia upevňovacím popruhom,
nachádzajú sa blízko podlahy.
Ukotvenia upevňovacích popruhov (dvojdverové modely)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 147

BEZPEČNOSŤ

148
(Pokračovanie)
Štvordverové modely
Za každým zadným sedadlom sú ukotvenia
upevňovacím popruhom, nachádzajú sa
v zadnej časti sedadla.Ukotvenia upevňovacích popruhov (štvordverové modely)

Detské zadržiavacie systémy ISOFIX budú na
každej strane vybavené tuhou tyčou. Na
každej bude konektor na pripevnenie spod -
ného ukotvenia a možnosť na upevnenie
spojenia k ukotveniu. Detské zadržiavacie
systémy otočené dopredu a niektoré detské
zadržiavacie systémy otočené dozadu tiež
môžu byť vybavené upevňovacím popruhom.
Upevňovací popruh bude mať na konci háčik
na pripojenie k vrchnému upevňovaciemu
ukotveniu a možnosť na napnutie popruhu po
jeho pripojení k ukotveniu.
ISOFIX na strednom sedadle
Dvojdverové modely
Štvordverové modely
Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho
systému ISOFIX
V nižšie uvedenej tabuľke sú rôzne
možnosti montáže detských zadržiavacích
systémov ISOFIX na sedadlách vybavených
ukotveniami ISOFIX v súlade s európskou normou ECE 16.
UPOZORNENIE!
Toto vozidlo nemá stredové sedadlo.
Nepoužívajte stredné spodné ukotvenie
ISOFIX na montáž detskej sedačky
v strede zadného sedadla.
UPOZORNENIE!
Toto vozidlo nemá stredový upevňovací
systém ISOFIX ani ukotvenia. Táto
poloha nie je schválená pre žiadny typ
detského zadržiavacieho systému
ISOFIX. Detskú sedačku smerujúcu
dopredu neupevňujte do stredovej
polohy upevňovacím pásom.
Detskú sedačku v stredovej polohe
upevnite bezpečnostným pásom.
Nikdy nepoužívajte rovnaký spodný
kotviaci bod na pripojenie viac než
jedného detského zadržiavacieho
systému. Pokyny na typickú montáž
nájdete v časti „Montáž detského zadr -
žiavacieho systému ISOFIX“.
UPOZORNENIE!
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 148

149
Tabuľka polôh systému ISOFIX vo vozidle – poloha sedadiel v dvojdverových modeloch
Hmotnostná skupina Veľkostná
trieda Upevnenie Predné
sedadlo spolu -
jazdca Zadné sedadlo
na kraji Zadné sedadlo
v strede Iné polohy
Taška na prená
-
šanie dieťaťa F
ISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – do 10 kg EISO/R1 XIUF XX
(1) XXXX
0+ – do 13 kg EISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – 9 až 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – 15 až 25 kg (1)XXXX
III – 22 až 36 kg
(1)
XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 149

BEZPEČNOSŤ

150

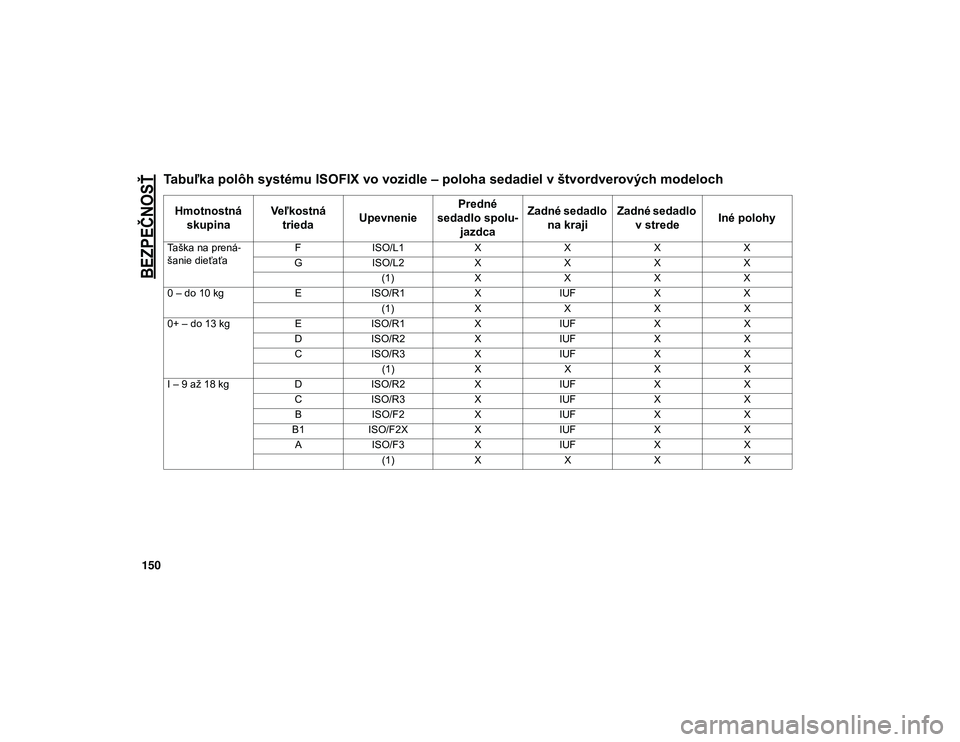

Tabuľka polôh systému ISOFIX vo vozidle – poloha sedadiel v štvordverových modeloch
Hmotnostná skupina Veľkostná
trieda Upevnenie Predné
sedadlo spolu -
jazdca Zadné sedadlo
na kraji Zadné sedadlo
v strede Iné polohy
Taška na prená
-
šanie dieťaťa F
ISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – do 10 kg EISO/R1 XIUF XX
(1) XXXX
0+ – do 13 kg EISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – 9 až 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 150
