2020 JEEP COMPASS stop start

DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
74
Spia AdBlue® (UREA) Injection System
Failure (Guasto nel sistema di iniezione
AdBlue® (UREA)) – se in dotazione
Questa spia si accende insieme con
un messaggio dedicato sul display
(se in dotazione) quando viene
inserito un liquido sconosciuto non
conforme a caratteristiche accettabili o se è
stato rilevato un consumo medio di AdBlue®
(urea) superiore al 50%. Contattare la Rete
Assistenziale non appena possibile.
Se il problema persiste, sul display del
quadro strumenti viene visualizzato un
messaggio specifico quando si raggiunge una determinata soglia fino a quando non sarà
più possibile avviare il motore.
Quando rimangono circa 200 km
(125 miglia) prima che il serbatoio di
AdBlue® (UREA) rimanga vuoto, viene
visualizzato un messaggio dedicato continuo
sulla plancia portastrumenti accompagnato
da un segnale acustico (se in dotazione).
Spia Service Adaptive Cruise Control
(Richiesto intervento su Cruise Control Adat
-
tativo) – se in dotazione
Questa spia si accende quando
l'ACC non è in funzione e richiede
assistenza. Per ulteriori informa -
zioni, fare riferimento a "Cruise
Control Adattativo (ACC)" in "Avviamento e
funzionamento".
Spia Service 4WD (Intervento richiesto sul
sistema 4WD) – se in dotazione
Questa spia si illumina per segna -
lare un guasto nel sistema 4WD. Se
la spia rimane accesa o si accende
durante la guida, il sistema 4WD
non funziona correttamente e deve essere
riparato. Rivolgersi al più presto al centro
assistenziale più vicino e far riparare la
vettura immediatamente.
Spia Service Forward Collision Warning
(FCW) (Richiesto intervento su allarme colli -
sione frontale) – se in dotazione
Questa spia si illumina per segna -
lare un guasto nel sistema di
allarme collisione frontale. Rivol -
gersi alla Rete Assistenziale per gli
opportuni interventi.
Per ulteriori informazioni, fare riferimento ad
"Allarme collisione frontale (FCW)" in "Sicu -
rezza".
Spia Service Stop/Start System (Intervento
richiesto sul sistema di arresto/avviamento)
– se in dotazione
Questa spia si accende quando il
sistema Stop/Start (Arresto/Avvia -
mento) non funziona correttamente
ed è necessario un intervento di
manutenzione. Rivolgersi alla Rete Assisten -
ziale per gli opportuni interventi.
Spia Tire Pressure Monitoring System
(TPMS) (Sistema di controllo pressione
pneumatici (TPMS))
La spia si accende e sul display
viene visualizzato un messaggio per
segnalare che la pressione dello
pneumatico è inferiore al valore
ATTENZIONE!
La guida prolungata con la spia Malfun -
ction Indicator Light (MIL) (Segnalazione
avaria) accesa potrebbe danneggiare il
sistema di controllo della vettura. Inoltre,
può provocare un aumento del consumo di
carburante e compromettere la guidabilità
della vettura. Il lampeggìo della spia
indica che si potrebbero verificare a breve
gravi danni al convertitore catalitico e per -
dita di potenza da parte del motore. Que -
sta situazione richiede un intervento di
assistenza immediato.
2020_JEEP_MP_UG_EE.book Page 74

79
Spia LaneSense – se in dotazione

La spia LaneSense è accesa fissa in
verde quando entrambi i limiti della
corsia sono stati rilevati e il sistema è
"innescato" e pronto per fornire avver-
tenze visive e un'avvertenza di coppia in caso si
abbandoni involontariamente la corsia.

Per ulteriori informazioni, fare riferimento a
"LaneSense – se in dotazione" in "Avvia -
mento e funzionamento".
Spia Park/Headlight On (Luci di posizione/
proiettori accesi)
Questa spia si accende all'inseri -
mento delle luci di posizione o dei
proiettori.
Spia Front Fog (Fendinebbia) – se in dota -
zione
La spia si illumina all'inserimento
dei fendinebbia.
Per ulteriori informazioni, fare riferimento a
"Luci esterne" in "Descrizione caratteristiche
della vettura".
Spie Turn Signal (Indicatori di direzione)
Quando l'indicatore di direzione
sinistro o destro è attivato, la spia
Turn Signal (Indicatore di dire -
zione) lampeggia indipendente -
mente insieme agli indicatori di direzione
corrispondenti esterni. Gli indicatori di dire -
zione possono essere attivati spostando la
leva di comando multifunzione verso il basso
(sinistra) o verso l'alto (destra).
NOTA:
Se la vettura percorre più di 1,6 km
(1 miglio) con uno degli indicatori di dire -
zione inseriti si attiva un segnale acustico.
Se una delle due spie lampeggia con una
cadenza estremamente veloce, controllare
che non vi sia una lampadina esterna non
funzionante.
Spia Cruise Control SET (Cruise Control inse -
rito) – se in dotazione con quadro strumenti
Premium
Questa spia si accende quando il
controllo velocità è impostato sulla
velocità desiderata. Per ulteriori
informazioni, fare riferimento a
"Cruise Control – se in dotazione" in "Avvia -
mento e funzionamento".
Spia Stop/Start Active (Arresto/Avviamento
attivo) – se in dotazione
La spia si accende quando la
funzione Stop/Start (Arresto/Avvia -
mento) è in modalità "Autostop"
(Arresto automatico).
Spia Automatic High Beam (Proiettori abba -
glianti automatici) – se in dotazione

Questa spia segnala l'accensione dei
proiettori abbaglianti automatici.

Per ulteriori informazioni, fare riferimento a
"Luci esterne" in "Descrizione caratteristiche
della vettura".
Spie bianche
Spia Active Speed Limiter Ready (Limitatore
di velocità attivo pronto) – se in dotazione
con quadro strumenti Premium
Questa spia si accende quando il
limitatore di velocità attivo è stato
attivato, ma non impostato.
Per ulteriori informazioni, fare riferimento a
"Limitatore di velocità attivo – se in dota -
zione" in "Avviamento e funzionamento".
2020_JEEP_MP_UG_EE.book Page 79

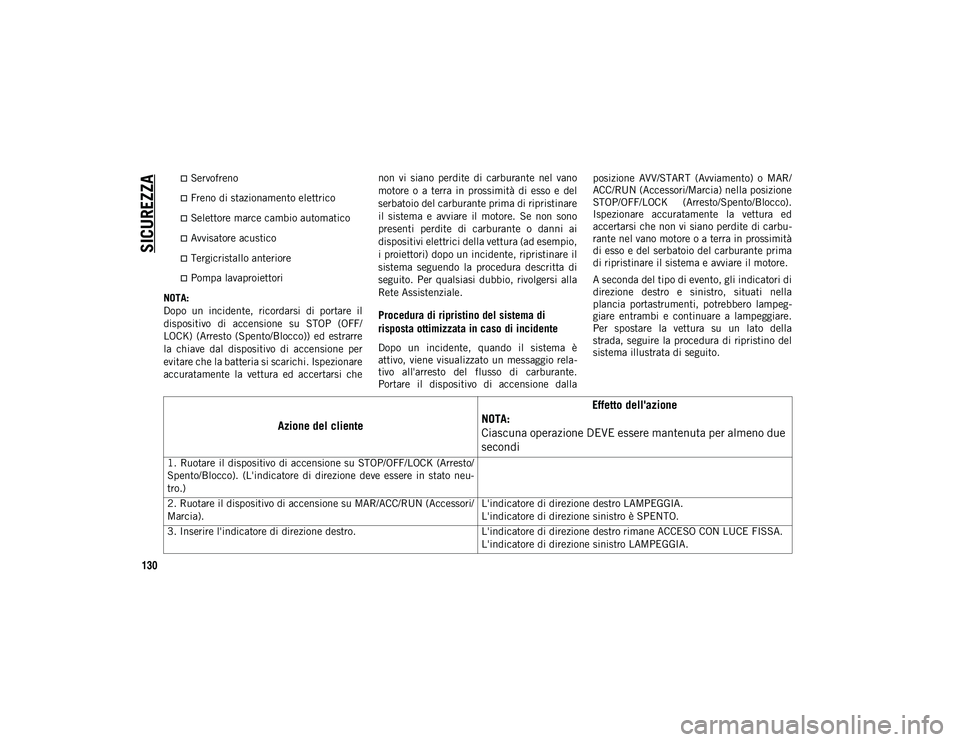

SICUREZZA
130
Servofreno
Freno di stazionamento elettrico
Selettore marce cambio automatico
Avvisatore acustico
Tergicristallo anteriore
Pompa lavaproiettori
NOTA:
Dopo un incidente, ricordarsi di portare il
dispositivo di accensione su STOP (OFF/
LOCK) (Arresto (Spento/Blocco)) ed estrarre
la chiave dal dispositivo di accensione per
evitare che la batteria si scarichi. Ispezionare
accuratamente la vettura ed accertarsi che non vi siano perdite di carburante nel vano
motore o a terra in prossimità di esso e del
serbatoio del carburante prima di ripristinare
il sistema e avviare il motore. Se non sono
presenti perdite di carburante o danni ai
dispositivi elettrici della vettura (ad esempio,
i proiettori) dopo un incidente, ripristinare il
sistema seguendo la procedura descritta di
seguito. Per qualsiasi dubbio, rivolgersi alla
Rete Assistenziale.
Procedura di ripristino del sistema di
risposta ottimizzata in caso di incidente
Dopo un incidente, quando il sistema è
attivo, viene visualizzato un messaggio rela
-
tivo all'arresto del flusso di carburante.
Portare il dispositivo di accensione dalla posizione AVV/START (Avviamento) o MAR/
ACC/RUN (Accessori/Marcia) nella posizione
STOP/OFF/LOCK (Arresto/Spento/Blocco).
Ispezionare accuratamente la vettura ed
accertarsi che non vi siano perdite di carbu
-
rante nel vano motore o a terra in prossimità
di esso e del serbatoio del carburante prima
di ripristinare il sistema e avviare il motore.
A seconda del tipo di evento, gli indicatori di
direzione destro e sinistro, situati nella
plancia portastrumenti, potrebbero lampeg -
giare entrambi e continuare a lampeggiare.
Per spostare la vettura su un lato della
strada, seguire la procedura di ripristino del
sistema illustrata di seguito.
Azione del cliente Effetto dell'azione
NOTA:
Ciascuna operazione DEVE essere mantenuta per almeno due
secondi
1. Ruotare il dispositivo di accensione su STOP/OFF/LOCK (Arresto/
Spento/Blocco). (L'indicatore di direzione deve essere in stato neu -
tro.)
2. Ruotare il dispositivo di accensione su MAR/ACC/RUN (Accessori/
Marcia). L'indicatore di direzione destro LAMPEGGIA.
L'indicatore di direzione sinistro è SPENTO.
3. Inserire l'indicatore di direzione destro. L'indicatore di direzione destro rimane ACCESO CON LUCE FISSA.
L'indicatore di direzione sinistro LAMPEGGIA.
2020_JEEP_MP_UG_EE.book Page 130

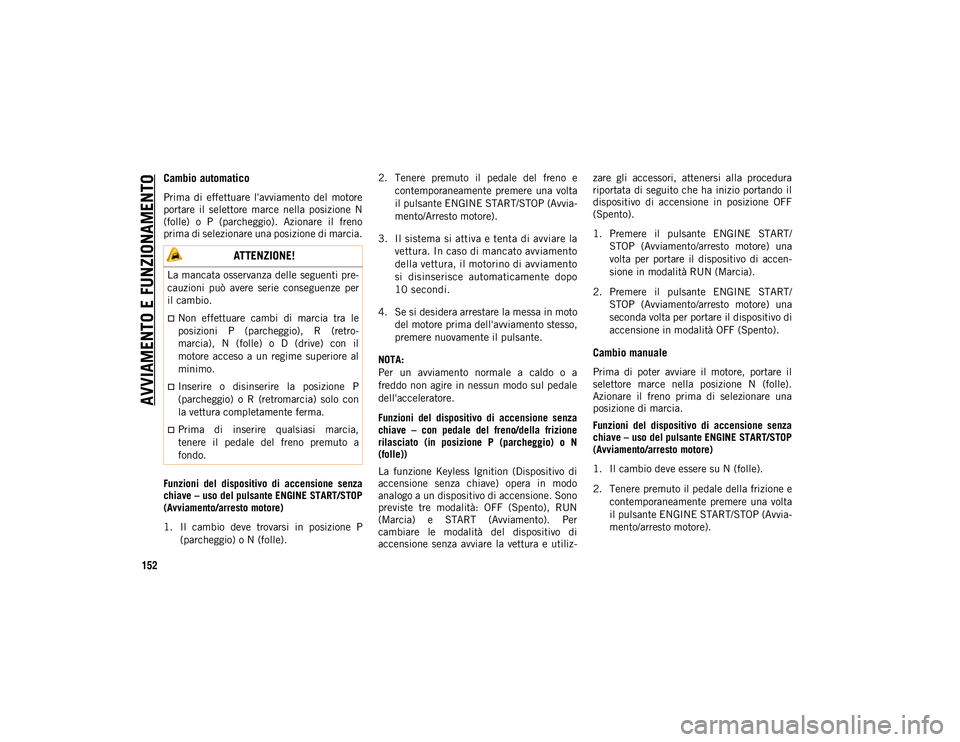

AVVIAMENTO E FUNZIONAMENTO
152
Cambio automatico
Prima di effettuare l'avviamento del motore
portare il selettore marce nella posizione N
(folle) o P (parcheggio). Azionare il freno
prima di selezionare una posizione di marcia.
Funzioni del dispositivo di accensione senza
chiave – uso del pulsante ENGINE START/STOP
(Avviamento/arresto motore)
1. Il cambio deve trovarsi in posizione P(parcheggio) o N (folle). 2. Tenere premuto il pedale del freno e
contemporaneamente premere una volta
il pulsante ENGINE START/STOP (Avvia -
mento/Arresto motore).
3. Il sistema si attiva e tenta di avviare la vettura. In caso di mancato avviamento
della vettura, il motorino di avviamento
si disinserisce automaticamente dopo
10 secondi.
4. Se si desidera arrestare la messa in moto del motore prima dell'avviamento stesso,
premere nuovamente il pulsante.
NOTA:
Per un avviamento normale a caldo o a
freddo non agire in nessun modo sul pedale
dell'acceleratore.
Funzioni del dispositivo di accensione senza
chiave – con pedale del freno/della frizione
rilasciato (in posizione P (parcheggio) o N
(folle))
La funzione Keyless Ignition (Dispositivo di
accensione senza chiave) opera in modo
analogo a un dispositivo di accensione. Sono
previste tre modalità: OFF (Spento), RUN
(Marcia) e START (Avviamento). Per
cambiare le modalità del dispositivo di
accensione senza avviare la vettura e utiliz -zare gli accessori, attenersi alla procedura
riportata di seguito che ha inizio portando il
dispositivo di accensione in posizione OFF
(Spento).
1. Premere il pulsante ENGINE START/
STOP (Avviamento/arresto motore) una
volta per portare il dispositivo di accen -
sione in modalità RUN (Marcia).
2. Premere il pulsante ENGINE START/ STOP (Avviamento/arresto motore) una
seconda volta per portare il dispositivo di
accensione in modalità OFF (Spento).
Cambio manuale
Prima di poter avviare il motore, portare il
selettore marce nella posizione N (folle).
Azionare il freno prima di selezionare una
posizione di marcia.
Funzioni del dispositivo di accensione senza
chiave – uso del pulsante ENGINE START/STOP
(Avviamento/arresto motore)
1. Il cambio deve essere su N (folle).
2. Tenere premuto il pedale della frizione econtemporaneamente premere una volta
il pulsante ENGINE START/STOP (Avvia -
mento/arresto motore).
ATTENZIONE!
La mancata osservanza delle seguenti pre -
cauzioni può avere serie conseguenze per
il cambio.
Non effettuare cambi di marcia tra le
posizioni P (parcheggio), R (retro-
marcia), N (folle) o D (drive) con il
motore acceso a un regime superiore al
minimo.
Inserire o disinserire la posizione P
(parcheggio) o R (retromarcia) solo con
la vettura completamente ferma.
Prima di inserire qualsiasi marcia,
tenere il pedale del freno premuto a
fondo.
2020_JEEP_MP_UG_EE.book Page 152

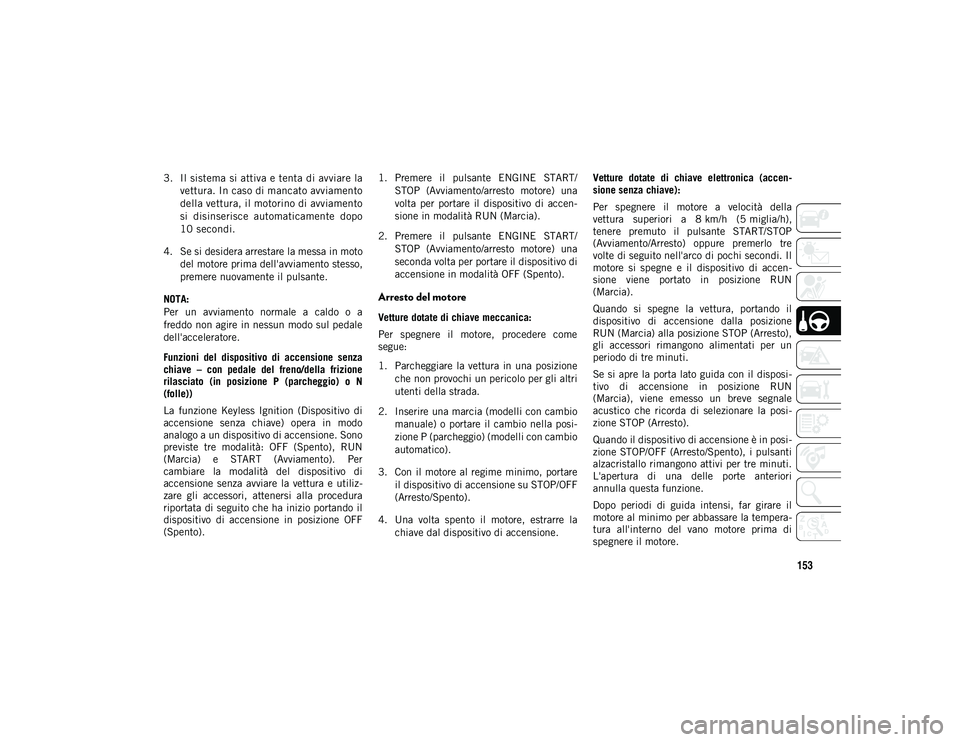

153
3. Il sistema si attiva e tenta di avviare lavettura. In caso di mancato avviamento
della vettura, il motorino di avviamento
si disinserisce automaticamente dopo
10 secondi.
4. Se si desidera arrestare la messa in moto del motore prima dell'avviamento stesso,
premere nuovamente il pulsante.
NOTA:
Per un avviamento normale a caldo o a
freddo non agire in nessun modo sul pedale
dell'acceleratore.
Funzioni del dispositivo di accensione senza
chiave – con pedale del freno/della frizione
rilasciato (in posizione P (parcheggio) o N
(folle))
La funzione Keyless Ignition (Dispositivo di
accensione senza chiave) opera in modo
analogo a un dispositivo di accensione. Sono
previste tre modalità: OFF (Spento), RUN
(Marcia) e START (Avviamento). Per
cambiare la modalità del dispositivo di
accensione senza avviare la vettura e utiliz -
zare gli accessori, attenersi alla procedura
riportata di seguito che ha inizio portando il
dispositivo di accensione in posizione OFF
(Spento). 1. Premere il pulsante ENGINE START/
STOP (Avviamento/arresto motore) una
volta per portare il dispositivo di accen -
sione in modalità RUN (Marcia).
2. Premere il pulsante ENGINE START/ STOP (Avviamento/arresto motore) una
seconda volta per portare il dispositivo di
accensione in modalità OFF (Spento).
Arresto del motore
Vetture dotate di chiave meccanica:
Per spegnere il motore, procedere come
segue:
1. Parcheggiare la vettura in una posizioneche non provochi un pericolo per gli altri
utenti della strada.
2. Inserire una marcia (modelli con cambio manuale) o portare il cambio nella posi -
zione P (parcheggio) (modelli con cambio
automatico).
3. Con il motore al regime minimo, portare il dispositivo di accensione su STOP/OFF
(Arresto/Spento).
4. Una volta spento il motore, estrarre la chiave dal dispositivo di accensione. Vetture dotate di chiave elettronica (accen
-
sione senza chiave):
Per spegnere il motore a velocità della
vettura superiori a 8 km/h (5 miglia/h),
tenere premuto il pulsante START/STOP
(Avviamento/Arresto) oppure premerlo tre
volte di seguito nell'arco di pochi secondi. Il
motore si spegne e il dispositivo di accen -
sione viene portato in posizione RUN
(Marcia).
Quando si spegne la vettura, portando il
dispositivo di accensione dalla posizione
RUN (Marcia) alla posizione STOP (Arresto),
gli accessori rimangono alimentati per un
periodo di tre minuti.
Se si apre la porta lato guida con il disposi -
tivo di accensione in posizione RUN
(Marcia), viene emesso un breve segnale
acustico che ricorda di selezionare la posi -
zione STOP (Arresto).
Quando il dispositivo di accensione è in posi -
zione STOP/OFF (Arresto/Spento), i pulsanti
alzacristallo rimangono attivi per tre minuti.
L'apertura di una delle porte anteriori
annulla questa funzione.
Dopo periodi di guida intensi, far girare il
motore al minimo per abbassare la tempera -
tura all'interno del vano motore prima di
spegnere il motore.
2020_JEEP_MP_UG_EE.book Page 153

AVVIAMENTO E FUNZIONAMENTO

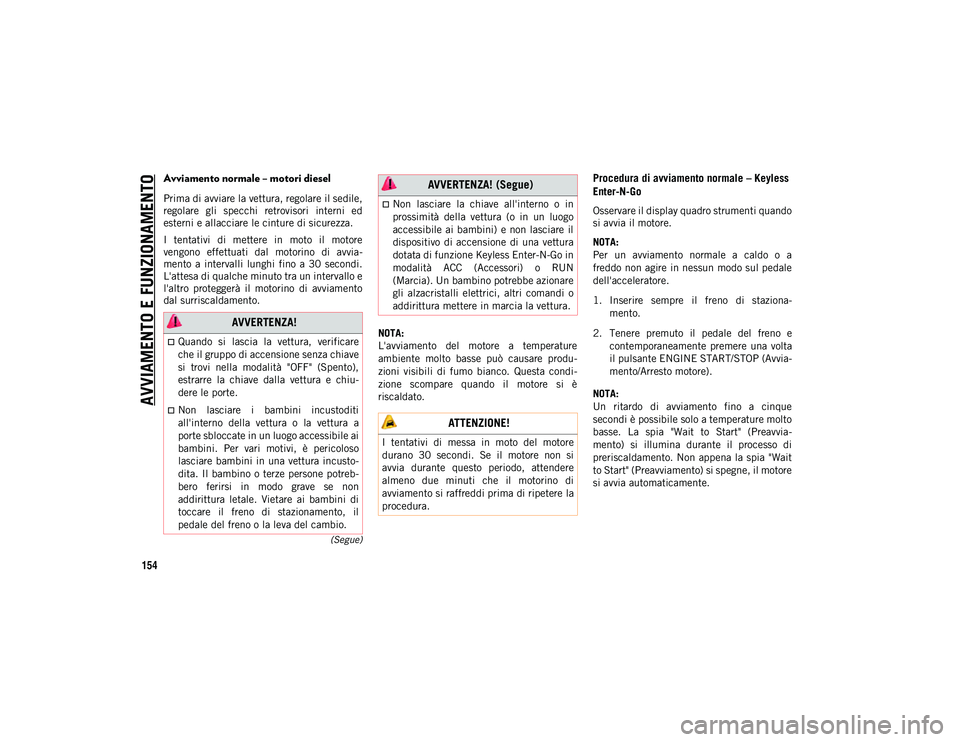

154
(Segue)
Avviamento normale – motori diesel
Prima di avviare la vettura, regolare il sedile,
regolare gli specchi retrovisori interni ed
esterni e allacciare le cinture di sicurezza.
I tentativi di mettere in moto il motore
vengono effettuati dal motorino di avvia-
mento a intervalli lunghi fino a 30 secondi.
L'attesa di qualche minuto tra un intervallo e
l'altro proteggerà il motorino di avviamento
dal surriscaldamento.
NOTA:
L'avviamento del motore a temperature
ambiente molto basse può causare produ-
zioni visibili di fumo bianco. Questa condi -
zione scompare quando il motore si è
riscaldato.
Procedura di avviamento normale – Keyless
Enter-N-Go
Osservare il display quadro strumenti quando
si avvia il motore.
NOTA:
Per un avviamento normale a caldo o a
freddo non agire in nessun modo sul pedale
dell'acceleratore.
1. Inserire sempre il freno di staziona -
mento.
2. Tenere premuto il pedale del freno e contemporaneamente premere una volta
il pulsante ENGINE START/STOP (Avvia -
mento/Arresto motore).
NOTA:
Un ritardo di avviamento fino a cinque
secondi è possibile solo a temperature molto
basse. La spia "Wait to Start" (Preavvia -
mento) si illumina durante il processo di
preriscaldamento. Non appena la spia "Wait
to Start" (Preavviamento) si spegne, il motore
si avvia automaticamente.
AVVERTENZA!
Quando si lascia la vettura, verificare
che il gruppo di accensione senza chiave
si trovi nella modalità "OFF" (Spento),
estrarre la chiave dalla vettura e chiu -
dere le porte.
Non lasciare i bambini incustoditi
all'interno della vettura o la vettura a
porte sbloccate in un luogo accessibile ai
bambini. Per vari motivi, è pericoloso
lasciare bambini in una vettura incusto-
dita. Il bambino o terze persone potreb -
bero ferirsi in modo grave se non
addirittura letale. Vietare ai bambini di
toccare il freno di stazionamento, il
pedale del freno o la leva del cambio.
Non lasciare la chiave all'interno o in
prossimità della vettura (o in un luogo
accessibile ai bambini) e non lasciare il
dispositivo di accensione di una vettura
dotata di funzione Keyless Enter-N-Go in
modalità ACC (Accessori) o RUN
(Marcia). Un bambino potrebbe azionare
gli alzacristalli elettrici, altri comandi o
addirittura mettere in marcia la vettura.
ATTENZIONE!
I tentativi di messa in moto del motore
durano 30 secondi. Se il motore non si
avvia durante questo periodo, attendere
almeno due minuti che il motorino di
avviamento si raffreddi prima di ripetere la
procedura.
AVVERTENZA! (Segue)
2020_JEEP_MP_UG_EE.book Page 154

AVVIAMENTO E FUNZIONAMENTO

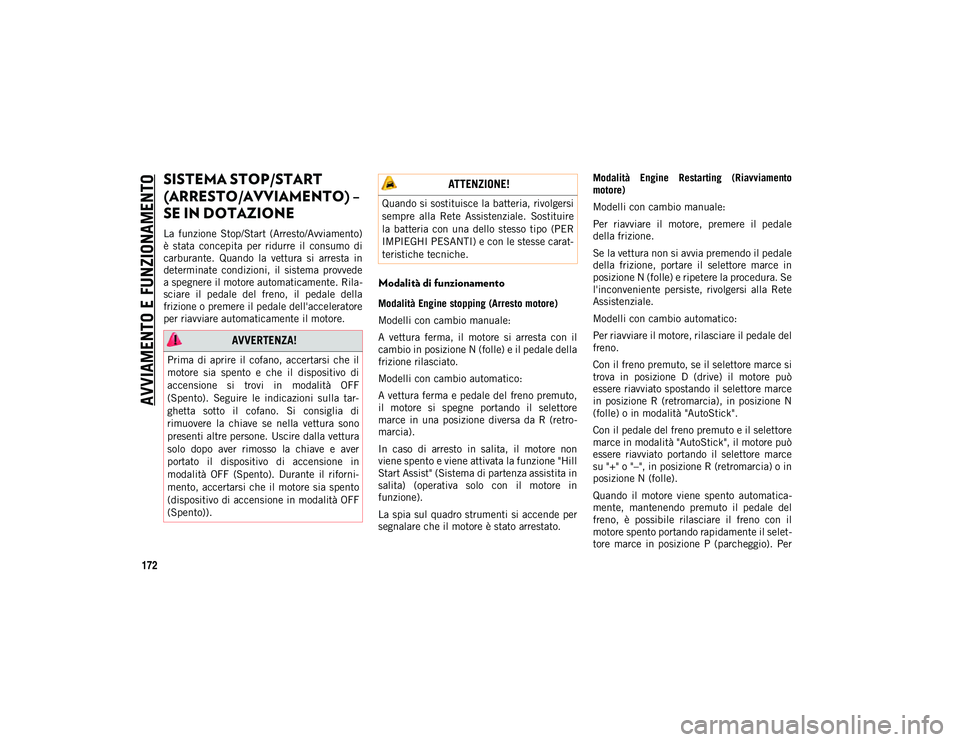

172
SISTEMA STOP/START
(ARRESTO/AVVIAMENTO) –
SE IN DOTAZIONE
La funzione Stop/Start (Arresto/Avviamento)
è stata concepita per ridurre il consumo di
carburante. Quando la vettura si arresta in
determinate condizioni, il sistema provvede
a spegnere il motore automaticamente. Rila-
sciare il pedale del freno, il pedale della
frizione o premere il pedale dell'acceleratore
per riavviare automaticamente il motore.
Modalità di funzionamento
Modalità Engine stopping (Arresto motore)
Modelli con cambio manuale:
A vettura ferma, il motore si arresta con il
cambio in posizione N (folle) e il pedale della
frizione rilasciato.
Modelli con cambio automatico:
A vettura ferma e pedale del freno premuto,
il motore si spegne portando il selettore
marce in una posizione diversa da R (retro -
marcia).
In caso di arresto in salita, il motore non
viene spento e viene attivata la funzione "Hill
Start Assist" (Sistema di partenza assistita in
salita) (operativa solo con il motore in
funzione).
La spia sul quadro strumenti si accende per
segnalare che il motore è stato arrestato. Modalità Engine Restarting (Riavviamento
motore)
Modelli con cambio manuale:
Per riavviare il motore, premere il pedale
della frizione.
Se la vettura non si avvia premendo il pedale
della frizione, portare il selettore marce in
posizione N (folle) e ripetere la procedura. Se
l'inconveniente persiste, rivolgersi alla Rete
Assistenziale.
Modelli con cambio automatico:
Per riavviare il motore, rilasciare il pedale del
freno.
Con il freno premuto, se il selettore marce si
trova in posizione D (drive) il motore può
essere riavviato spostando il selettore marce
in posizione R (retromarcia), in posizione N
(folle) o in modalità "AutoStick".
Con il pedale del freno premuto e il selettore
marce in modalità "AutoStick", il motore può
essere riavviato portando il selettore marce
su "+" o "–", in posizione R (retromarcia) o in
posizione N (folle).
Quando il motore viene spento automatica
-
mente, mantenendo premuto il pedale del
freno, è possibile rilasciare il freno con il
motore spento portando rapidamente il selet -
tore marce in posizione P (parcheggio). Per
AVVERTENZA!
Prima di aprire il cofano, accertarsi che il
motore sia spento e che il dispositivo di
accensione si trovi in modalità OFF
(Spento). Seguire le indicazioni sulla tar -
ghetta sotto il cofano. Si consiglia di
rimuovere la chiave se nella vettura sono
presenti altre persone. Uscire dalla vettura
solo dopo aver rimosso la chiave e aver
portato il dispositivo di accensione in
modalità OFF (Spento). Durante il riforni -
mento, accertarsi che il motore sia spento
(dispositivo di accensione in modalità OFF
(Spento)).
ATTENZIONE!
Quando si sostituisce la batteria, rivolgersi
sempre alla Rete Assistenziale. Sostituire
la batteria con una dello stesso tipo (PER
IMPIEGHI PESANTI) e con le stesse carat -
teristiche tecniche.
2020_JEEP_MP_UG_EE.book Page 172

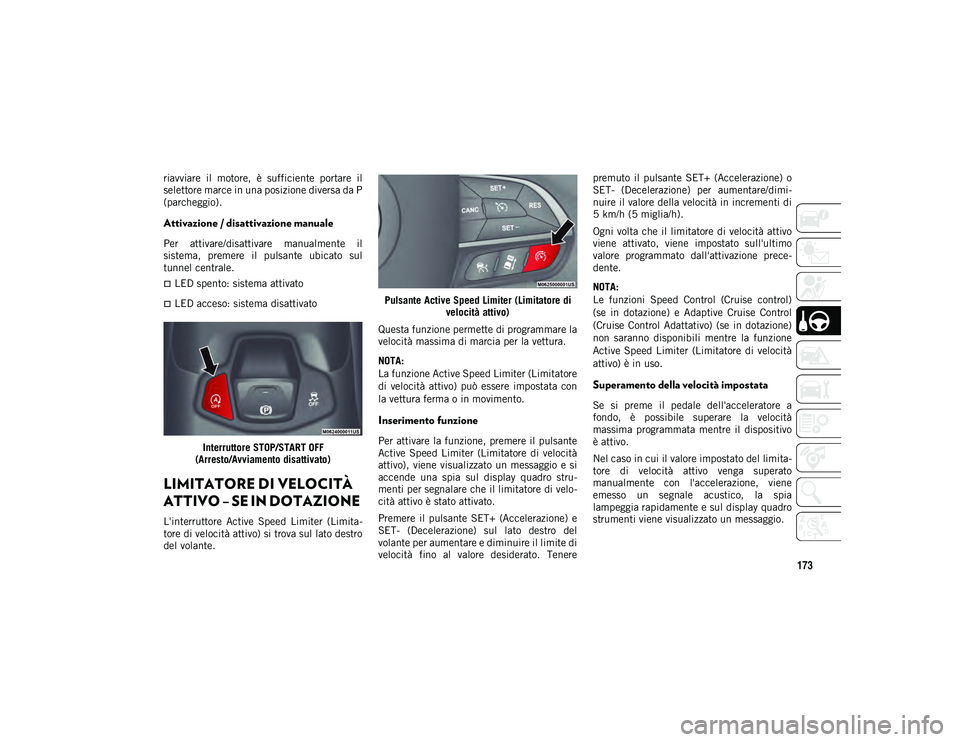

173
riavviare il motore, è sufficiente portare il
selettore marce in una posizione diversa da P
(parcheggio).
Attivazione / disattivazione manuale
Per attivare/disattivare manualmente il
sistema, premere il pulsante ubicato sul
tunnel centrale.
LED spento: sistema attivato
LED acceso: sistema disattivatoInterruttore STOP/START OFF
(Arresto/Avviamento disattivato)
LIMITATORE DI VELOCITÀ
ATTIVO – SE IN DOTAZIONE
L'interruttore Active Speed Limiter (Limita -
tore di velocità attivo) si trova sul lato destro
del volante. Pulsante Active Speed Limiter (Limitatore di
velocità attivo)
Questa funzione permette di programmare la
velocità massima di marcia per la vettura.
NOTA:
La funzione Active Speed Limiter (Limitatore
di velocità attivo) può essere impostata con
la vettura ferma o in movimento.
Inserimento funzione
Per attivare la funzione, premere il pulsante
Active Speed Limiter (Limitatore di velocità
attivo), viene visualizzato un messaggio e si
accende una spia sul display quadro stru -
menti per segnalare che il limitatore di velo -
cità attivo è stato attivato.
Premere il pulsante SET+ (Accelerazione) e
SET- (Decelerazione) sul lato destro del
volante per aumentare e diminuire il limite di
velocità fino al valore desiderato. Tenere premuto il pulsante SET+ (Accelerazione) o
SET- (Decelerazione) per aumentare/dimi
-
nuire il valore della velocità in incrementi di
5 km/h (5 miglia/h).
Ogni volta che il limitatore di velocità attivo
viene attivato, viene impostato sull'ultimo
valore programmato dall'attivazione prece -
dente.
NOTA:
Le funzioni Speed Control (Cruise control)
(se in dotazione) e Adaptive Cruise Control
(Cruise Control Adattativo) (se in dotazione)
non saranno disponibili mentre la funzione
Active Speed Limiter (Limitatore di velocità
attivo) è in uso.
Superamento della velocità impostata
Se si preme il pedale dell'acceleratore a
fondo, è possibile superare la velocità
massima programmata mentre il dispositivo
è attivo.
Nel caso in cui il valore impostato del limita -
tore di velocità attivo venga superato
manualmente con l'accelerazione, viene
emesso un segnale acustico, la spia
lampeggia rapidamente e sul display quadro
strumenti viene visualizzato un messaggio.
2020_JEEP_MP_UG_EE.book Page 173
