2020 Hyundai Kona EV ladeklappe

1-2
A AU
US
SS
SE
EN
NA
AN
NS
SI
IC
CH
HT
T
I
IM
M
Ü
ÜB
BE
ER
RB
BL
LI
IC
CK
K
(
(F
FR
RO
ON
NT
TA
AN
NS
SI
IC
CH
HT
T)
)

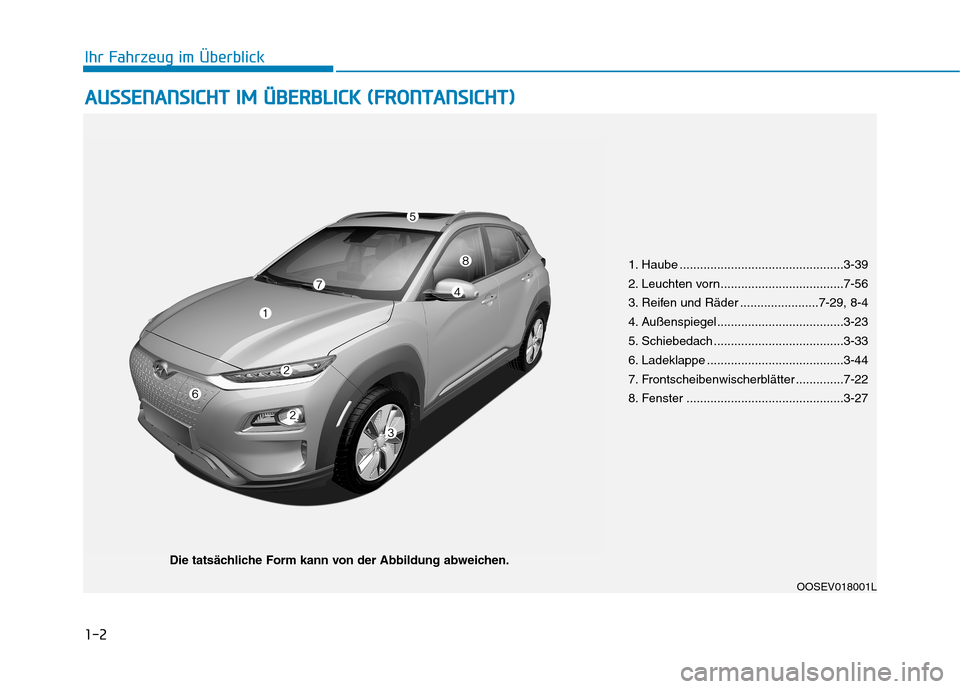

Ihr Fahrzeug im Überblick
OOSEV018001L
Die tatsächliche Form kann von der Abbildung abweichen.1. Haube ................................................3-39
2. Leuchten vorn....................................7-56
3. Reifen und Räder .......................7-29, 8-4
4. Außenspiegel.....................................3-23
5. Schiebedach ......................................3-33
6. Ladeklappe ........................................3-44
7. Frontscheibenwischerblätter ..............7-22
8. Fenster ..............................................3-27

Komfortfunktionen Ihres Fahrzeugs
Zugang zu ihrem fahrzeug ...................................3-4
Smart-Key ...........................................................................3-4
Wegfahrsperre ...................................................................3-9
Türschlösser .........................................................3-10
Türschlösser von außen bedienen .............................3-10
Türschlösser von innen betätigen ..............................3-11
Funktionen der Türver-/-entriegelung.....................3-14
Kindersicherung im hinteren Türschloss...................3-14
Diebstahlwarnanlage ...........................................3-16
Lenkrad..................................................................3-18
Elektrische Servolenkung (EPS) ..................................3-18
Verstellung des Lenkrads in zwei Ebenen ................3-19
Lenkradheizung ...............................................................3-22
Hupe ...................................................................................3-21
Spiegel ...................................................................3-22
Innenrückblickspiegel .....................................................3-22
Außenspiegel ....................................................................3-23
Fenster ..................................................................3-27
Elektrische Fensterheber ..............................................3-27
Schiebedach ..........................................................3-33
Schiebedach öffnen und schließen ............................3-34
Schiebedach öffnen/schließen....................................3-35
Schiebedach aufstellen..................................................3-36
Sonnenblende...................................................................3-36
Schiebedach rückstellen................................................3-37
Warnung vor geöffnetem Schiebedach.....................3-38
Aussenausstattung...............................................3-39
Motorhaube ......................................................................3-39
Heckklappe .......................................................................3-41
Ladeklappe ........................................................................3-44
Kombiinstrument ..................................................3-45
Handhabung des Kombiinstruments ...........................3-46
Instrumente.......................................................................3-47
Warn- und Kontrollleuchten ........................................3-54
LCD-Display-Meldungen ...............................................3-67
LCD-Display ..........................................................3-82
LCD-Displaysteuerung ...................................................3-82
LCD-Anzeigemodi............................................................3-83
Trip-Computer ......................................................3-97
3

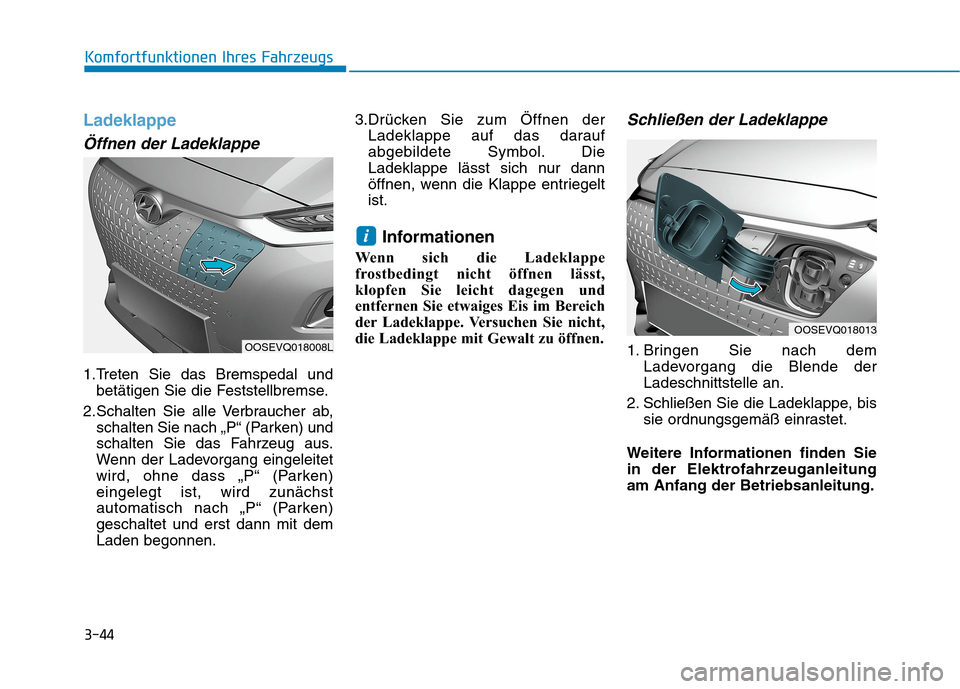

3-44
Ladeklappe
Öffnen der Ladeklappe
1.Treten Sie das Bremspedal und
betätigen Sie die Feststellbremse.
2.Schalten Sie alle Verbraucher ab,
schalten Sie nach „P“ (Parken) und
schalten Sie das Fahrzeug aus.
Wenn der Ladevorgang eingeleitet
wird, ohne dass „P“ (Parken)
eingelegt ist, wird zunächst
automatisch nach „P“ (Parken)
geschaltet und erst dann mit dem
Laden begonnen.3.Drücken Sie zum Öffnen der
Ladeklappe auf das darauf
abgebildete Symbol. Die
Ladeklappe lässt sich nur dann
öffnen, wenn die Klappe entriegelt
ist.
Informationen
Wenn sich die Ladeklappe
frostbedingt nicht öffnen lässt,
klopfen Sie leicht dagegen und
entfernen Sie etwaiges Eis im Bereich
der Ladeklappe. Versuchen Sie nicht,
die Ladeklappe mit Gewalt zu öffnen.
Schließen der Ladeklappe
1. Bringen Sie nach dem
Ladevorgang die Blende der
Ladeschnittstelle an.
2. Schließen Sie die Ladeklappe, bis
sie ordnungsgemäß einrastet.
Weitere Informationen finden Sie
in der Elektrofahrzeuganleitung
am Anfang der Betriebsanleitung.
i
Komfortfunktionen Ihres Fahrzeugs
OOSEVQ018008L
OOSEVQ018013

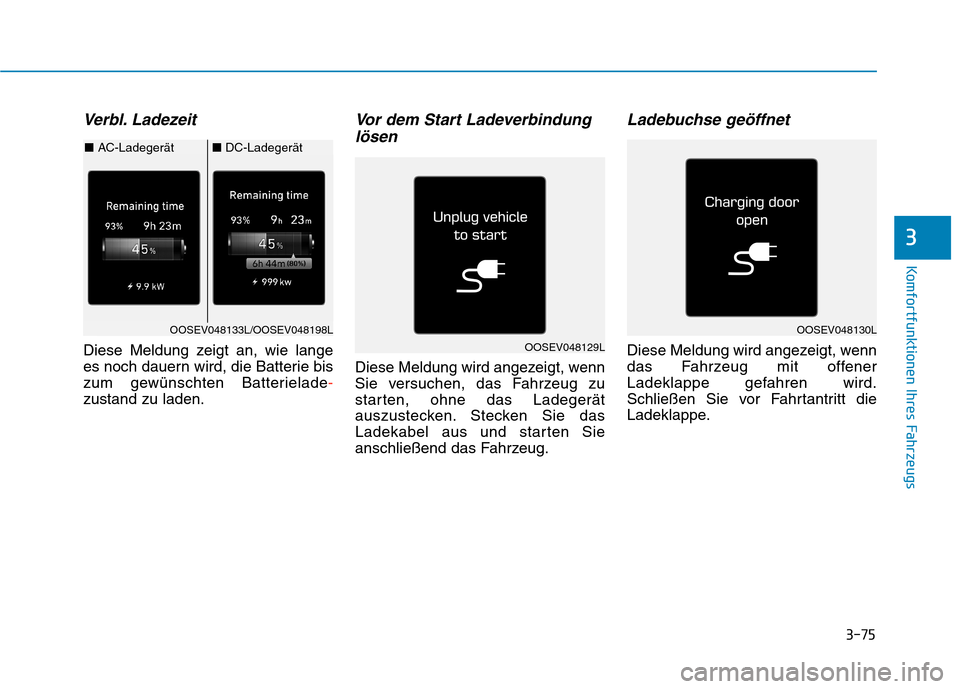

3-75
Komfortfunktionen Ihres Fahrzeugs
3
Verbl. Ladezeit
Diese Meldung zeigt an, wie lange
es noch dauern wird, die Batterie bis
zum gewünschten Batterielade-
zustand zu laden.
Vor dem Start Ladeverbindung
lösen
Diese Meldung wird angezeigt, wenn
Sie versuchen, das Fahrzeug zu
starten, ohne das Ladegerät
auszustecken. Stecken Sie das
Ladekabel aus und starten Sie
anschließend das Fahrzeug.
Ladebuchse geöffnet
Diese Meldung wird angezeigt, wenn
das Fahrzeug mit offener
Ladeklappe gefahren wird.
Schließen Sie vor Fahrtantritt die
Ladeklappe.
OOSEV048133L/OOSEV048198L
■AC-Ladegerät ■DC-Ladegerät
OOSEV048129L
OOSEV048130L

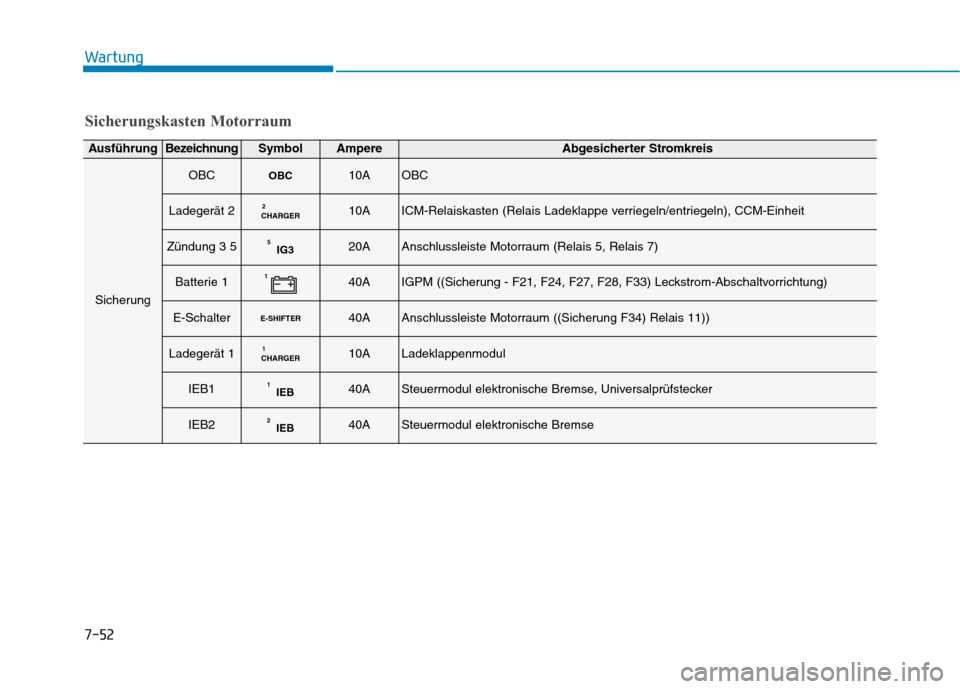

7-52
Wartung
Sicherungskasten Motorraum
AusführungBezeichnungSymbolAmpereAbgesicherter Stromkreis
Sicherung
OBCOBC10AOBC
Ladegerät 2CHARGER210AICM-Relaiskasten (Relais Ladeklappe verriegeln/entriegeln), CCM-Einheit
Zündung 3 5IG3520AAnschlussleiste Motorraum (Relais 5, Relais 7)
Batterie 1140AIGPM ((Sicherung - F21, F24, F27, F28, F33) Leckstrom-Abschaltvorrichtung)
E-SchalterE-SHIFTER40AAnschlussleiste Motorraum ((Sicherung F34) Relais 11))
Ladegerät 1CHARGER110ALadeklappenmodul
IEB1IEB140ASteuermodul elektronische Bremse, Universalprüfstecker
IEB2IEB240ASteuermodul elektronische Bremse

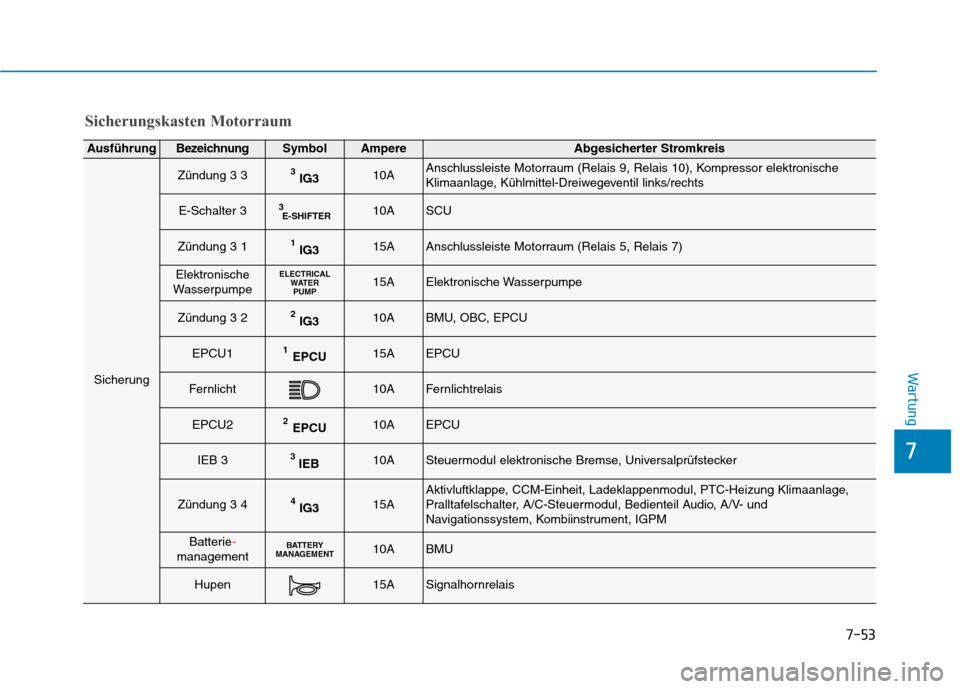

7-53
7
Wartung
Sicherungskasten Motorraum
AusführungBezeichnungSymbolAmpereAbgesicherter Stromkreis
Sicherung
Zündung 3 33IG310AAnschlussleiste Motorraum (Relais 9, Relais 10), Kompressor elektronische
Klimaanlage, Kühlmittel-Dreiwegeventil links/rechts
E-Schalter 3E-SHIFTER 310ASCU
Zündung 3 11IG315AAnschlussleiste Motorraum (Relais 5, Relais 7)
Elektronische
WasserpumpeELECTRICAL
WATER
PUMP15AElektronische Wasserpumpe
Zündung 3 22IG310ABMU, OBC, EPCU
EPCU1EPCU115AEPCU
Fernlicht10AFernlichtrelais
EPCU2EPCU210AEPCU
IEB 33IEB10ASteuermodul elektronische Bremse, Universalprüfstecker
Zündung 3 44IG315AAktivluftklappe, CCM-Einheit, Ladeklappenmodul, PTC-Heizung Klimaanlage,
Pralltafelschalter, A/C-Steuermodul, Bedienteil Audio, A/V- und
Navigationssystem, Kombiinstrument, IGPM
Batterie-managementBATTERY
MANAGEMENT10ABMU
Hupen15ASignalhornrelais
