INSTRUMENT TABLA
Verzija sa Uconnect™Radio, Uconnect™5" LIVE i Uconnect™5" Nav LIVE
1. Bočni sistem za ventilaciju koji se može usmeravati 2. Leva ručica: pokazivači pravca, duga svetla, lampice 3. Instrument
tabla 4. Komande volana 5. Desna ručica: prednji brisač / perač prenjeg stakla, brisač zadnjeg stakla / perač zadnjeg stakla,
podešavanje snezibilnosti senzora za kišu. 6.Uconnect™7. Komandni tasteri 8. Čeoni vazdušni jastuk na strani
suvozača 9. Centralni sistem za ventilaciju koji se može usmeravati 10. Pregrada za odlaganje stvari 11. Komande klima
uređaja 12. Tasteri na centralnoj konzoli: zagrevanje sedišta, zagrevanje volana, tabla sa USB portom + AUX priključkom (ako
postoji), utičnica/upaljač 13. Kontakt brava 14. Čeoni vazdušni jastuk na strani vozača 15. Komande volana 16. Maska
upravljačke table: svetla za maglu (ako postoje), zadnja svetla za maglu, podešavanje geometrije farova, resetovanje iTPMS,
ESC OFF (ako postoji).
1P03036J005
8
UPOZNAVANJE SA VOZILOM

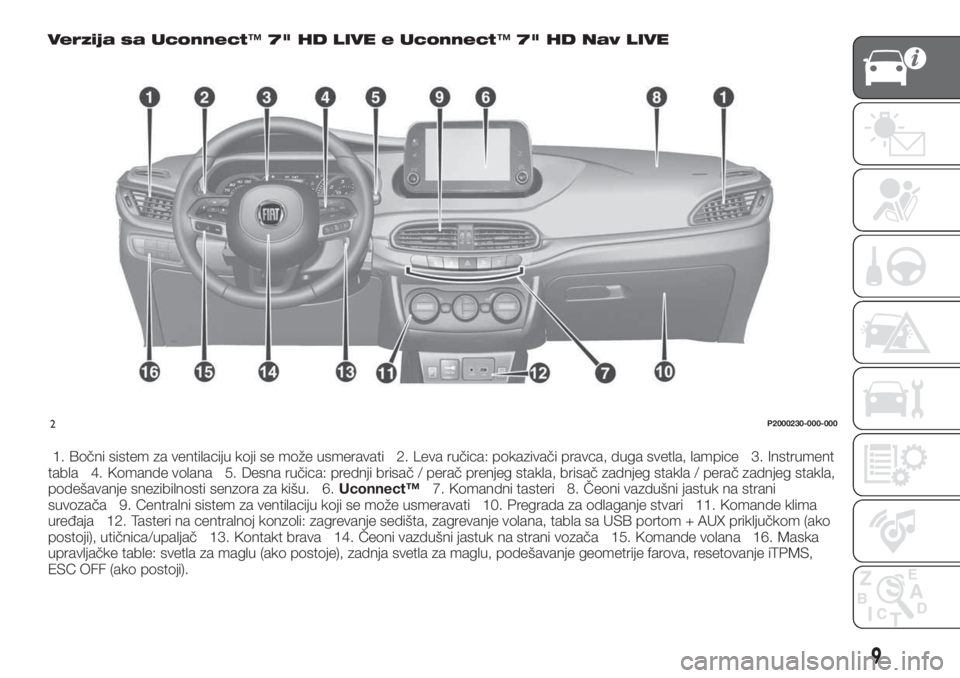

Verzija sa Uconnect™7" HD LIVE e Uconnect™7" HD Nav LIVE
1. Bočni sistem za ventilaciju koji se može usmeravati 2. Leva ručica: pokazivači pravca, duga svetla, lampice 3. Instrument
tabla 4. Komande volana 5. Desna ručica: prednji brisač / perač prenjeg stakla, brisač zadnjeg stakla / perač zadnjeg stakla,
podešavanje snezibilnosti senzora za kišu. 6.Uconnect™7. Komandni tasteri 8. Čeoni vazdušni jastuk na strani
suvozača 9. Centralni sistem za ventilaciju koji se može usmeravati 10. Pregrada za odlaganje stvari 11. Komande klima
uređaja 12. Tasteri na centralnoj konzoli: zagrevanje sedišta, zagrevanje volana, tabla sa USB portom + AUX priključkom (ako
postoji), utičnica/upaljač 13. Kontakt brava 14. Čeoni vazdušni jastuk na strani vozača 15. Komande volana 16. Maska
upravljačke table: svetla za maglu (ako postoje), zadnja svetla za maglu, podešavanje geometrije farova, resetovanje iTPMS,
ESC OFF (ako postoji).
2P2000230-000-000
9

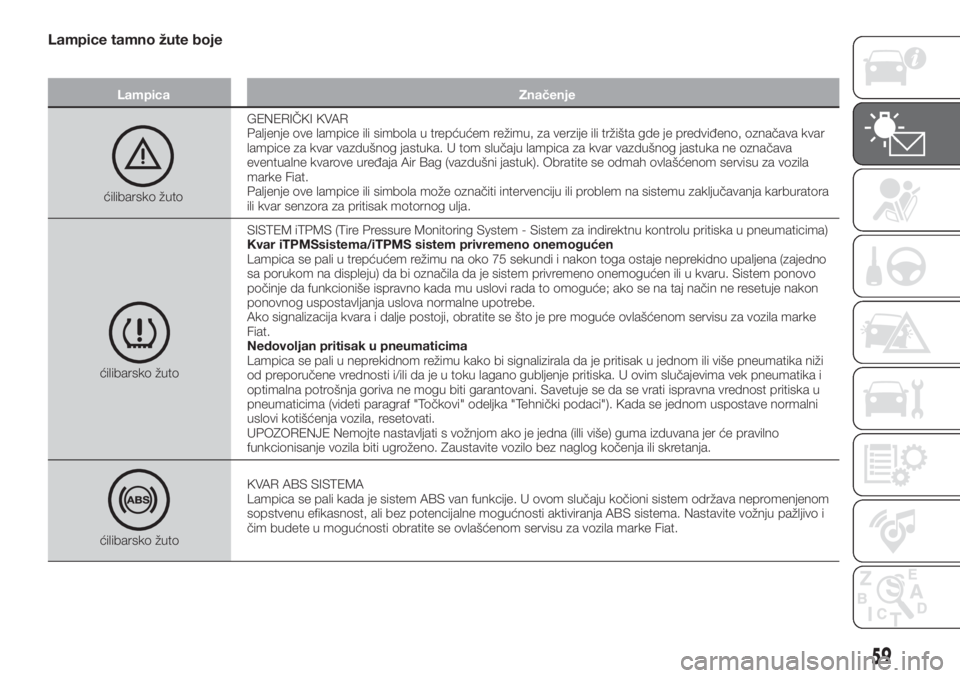

Lampice tamno žute boje
Lampica Značenje
ćilibarsko žutoGENERIČKI KVAR
Paljenje ove lampice ili simbola u trepćućem režimu, za verzije ili tržišta gde je predviđeno, označava kvar
lampice za kvar vazdušnog jastuka. U tom slučaju lampica za kvar vazdušnog jastuka ne označava
eventualne kvarove uređaja Air Bag (vazdušni jastuk). Obratite se odmah ovlašćenom servisu za vozila
marke Fiat.
Paljenje ove lampice ili simbola može označiti intervenciju ili problem na sistemu zaključavanja karburatora
ili kvar senzora za pritisak motornog ulja.
ćilibarsko žutoSISTEM iTPMS (Tire Pressure Monitoring System - Sistem za indirektnu kontrolu pritiska u pneumaticima)
Kvar iTPMSsistema/iTPMS sistem privremeno onemogućen
Lampica se pali u trepćućem režimu na oko 75 sekundi i nakon toga ostaje neprekidno upaljena (zajedno
sa porukom na displeju) da bi označila da je sistem privremeno onemogućen ili u kvaru. Sistem ponovo
počinje da funkcioniše ispravno kada mu uslovi rada to omoguće; ako se na taj način ne resetuje nakon
ponovnog uspostavljanja uslova normalne upotrebe.
Ako signalizacija kvara i dalje postoji, obratite se što je pre moguće ovlašćenom servisu za vozila marke
Fiat.
Nedovoljan pritisak u pneumaticima
Lampica se pali u neprekidnom režimu kako bi signalizirala da je pritisak u jednom ili više pneumatika niži
od preporučene vrednosti i/ili da je u toku lagano gubljenje pritiska. U ovim slučajevima vek pneumatika i
optimalna potrošnja goriva ne mogu biti garantovani. Savetuje se da se vrati ispravna vrednost pritiska u
pneumaticima (videti paragraf "Točkovi" odeljka "Tehnički podaci"). Kada se jednom uspostave normalni
uslovi kotišćenja vozila, resetovati.
UPOZORENJE Nemojte nastavljati s vožnjom ako je jedna (illi više) guma izduvana jer će pravilno
funkcionisanje vozila biti ugroženo. Zaustavite vozilo bez naglog kočenja ili skretanja.
ćilibarsko žutoKVAR ABS SISTEMA
Lampica se pali kada je sistem ABS van funkcije. U ovom slučaju kočioni sistem održava nepromenjenom
sopstvenu efikasnost, ali bez potencijalne mogućnosti aktiviranja ABS sistema. Nastavite vožnju pažljivo i
čim budete u mogućnosti obratite se ovlašćenom servisu za vozila marke Fiat.
59

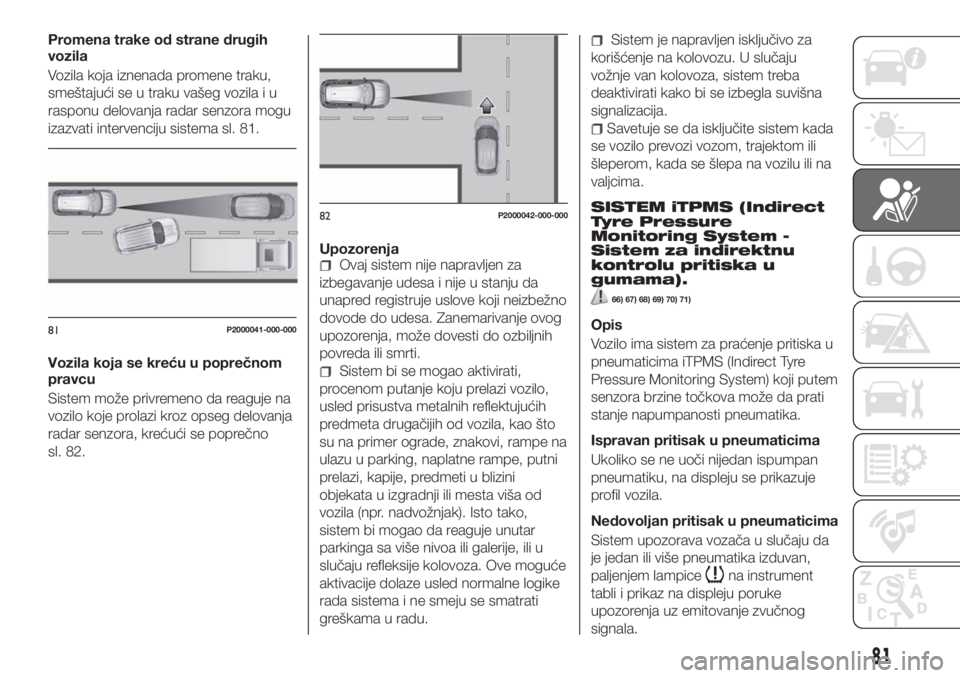

Promena trake od strane drugih
vozila
Vozila koja iznenada promene traku,
smeštajući se u traku vašeg vozila i u
rasponu delovanja radar senzora mogu
izazvati intervenciju sistema sl. 81.
Vozila koja se kreću u poprečnom
pravcu
Sistem može privremeno da reaguje na
vozilo koje prolazi kroz opseg delovanja
radar senzora, krećući se poprečno
sl. 82.Upozorenja
Ovaj sistem nije napravljen za
izbegavanje udesa i nije u stanju da
unapred registruje uslove koji neizbežno
dovode do udesa. Zanemarivanje ovog
upozorenja, može dovesti do ozbiljnih
povreda ili smrti.
Sistem bi se mogao aktivirati,
procenom putanje koju prelazi vozilo,
usled prisustva metalnih reflektujućih
predmeta drugačijih od vozila, kao što
su na primer ograde, znakovi, rampe na
ulazu u parking, naplatne rampe, putni
prelazi, kapije, predmeti u blizini
objekata u izgradnji ili mesta viša od
vozila (npr. nadvožnjak). Isto tako,
sistem bi mogao da reaguje unutar
parkinga sa više nivoa ili galerije, ili u
slučaju refleksije kolovoza. Ove moguće
aktivacije dolaze usled normalne logike
rada sistema i ne smeju se smatrati
greškama u radu.
Sistem je napravljen isključivo za
korišćenje na kolovozu. U slučaju
vožnje van kolovoza, sistem treba
deaktivirati kako bi se izbegla suvišna
signalizacija.
Savetuje se da isključite sistem kada
se vozilo prevozi vozom, trajektom ili
šleperom, kada se šlepa na vozilu ili na
valjcima.
SISTEM iTPMS (Indirect
Tyre Pressure
Monitoring System -
Sistem za indirektnu
kontrolu pritiska u
gumama).
66) 67) 68) 69) 70) 71)
Opis
Vozilo ima sistem za praćenje pritiska u
pneumaticima iTPMS (Indirect Tyre
Pressure Monitoring System) koji putem
senzora brzine točkova može da prati
stanje napumpanosti pneumatika.
Ispravan pritisak u pneumaticima
Ukoliko se ne uoči nijedan ispumpan
pneumatiku, na displeju se prikazuje
profil vozila.
Nedovoljan pritisak u pneumaticima
Sistem upozorava vozača u slučaju da
je jedan ili više pneumatika izduvan,
paljenjem lampice
na instrument
tabli i prikaz na displeju poruke
upozorenja uz emitovanje zvučnog
signala.
81P2000041-000-000
82P2000042-000-000
81

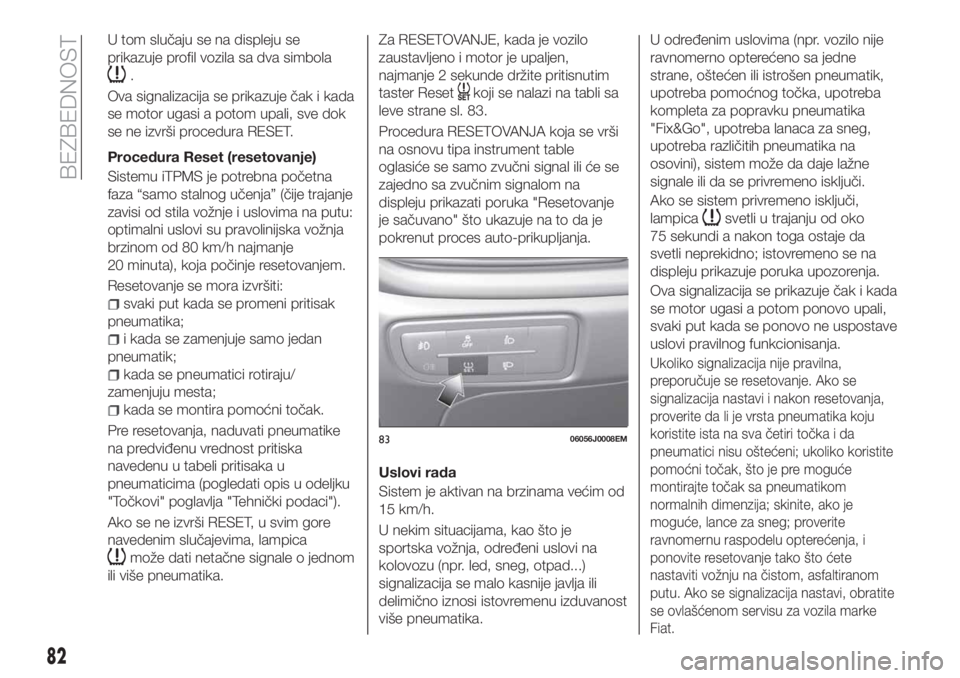

U tom slučaju se na displeju se
prikazuje profil vozila sa dva simbola
.
Ova signalizacija se prikazuje čak i kada
se motor ugasi a potom upali, sve dok
se ne izvrši procedura RESET.
Procedura Reset (resetovanje)
Sistemu iTPMS je potrebna početna
faza “samo stalnog učenja” (čije trajanje
zavisi od stila vožnje i uslovima na putu:
optimalni uslovi su pravolinijska vožnja
brzinom od 80 km/h najmanje
20 minuta), koja počinje resetovanjem.
Resetovanje se mora izvršiti:
svaki put kada se promeni pritisak
pneumatika;
i kada se zamenjuje samo jedan
pneumatik;
kada se pneumatici rotiraju/
zamenjuju mesta;
kada se montira pomoćni točak.
Pre resetovanja, naduvati pneumatike
na predviđenu vrednost pritiska
navedenu u tabeli pritisaka u
pneumaticima (pogledati opis u odeljku
"Točkovi" poglavlja "Tehnički podaci").
Ako se ne izvrši RESET, u svim gore
navedenim slučajevima, lampica
može dati netačne signale o jednom
ili više pneumatika.Za RESETOVANJE, kada je vozilo
zaustavljeno i motor je upaljen,
najmanje 2 sekunde držite pritisnutim
taster Reset
koji se nalazi na tabli sa
leve strane sl. 83.
Procedura RESETOVANJA koja se vrši
na osnovu tipa instrument table
oglasiće se samo zvučni signal ili će se
zajedno sa zvučnim signalom na
displeju prikazati poruka "Resetovanje
je sačuvano" što ukazuje na to da je
pokrenut proces auto-prikupljanja.
Uslovi rada
Sistem je aktivan na brzinama većim od
15 km/h.
U nekim situacijama, kao što je
sportska vožnja, određeni uslovi na
kolovozu (npr. led, sneg, otpad...)
signalizacija se malo kasnije javlja ili
delimično iznosi istovremenu izduvanost
više pneumatika.U određenim uslovima (npr. vozilo nije
ravnomerno opterećeno sa jedne
strane, oštećen ili istrošen pneumatik,
upotreba pomoćnog točka, upotreba
kompleta za popravku pneumatika
"Fix&Go", upotreba lanaca za sneg,
upotreba različitih pneumatika na
osovini), sistem može da daje lažne
signale ili da se privremeno isključi.
Ako se sistem privremeno isključi,
lampica
svetli u trajanju od oko
75 sekundi a nakon toga ostaje da
svetli neprekidno; istovremeno se na
displeju prikazuje poruka upozorenja.
Ova signalizacija se prikazuje čak i kada
se motor ugasi a potom ponovo upali,
svaki put kada se ponovo ne uspostave
uslovi pravilnog funkcionisanja.
Ukoliko signalizacija nije pravilna,
preporučuje se resetovanje. Ako se
signalizacija nastavi i nakon resetovanja,
proverite da li je vrsta pneumatika koju
koristite ista na sva četiri točka i da
pneumatici nisu oštećeni; ukoliko koristite
pomoćni točak, što je pre moguće
montirajte točak sa pneumatikom
normalnih dimenzija; skinite, ako je
moguće, lance za sneg; proverite
ravnomernu raspodelu opterećenja, i
ponovite resetovanje tako što ćete
nastaviti vožnju na čistom, asfaltiranom
putu. Ako se signalizacija nastavi, obratite
se ovlašćenom servisu za vozila marke
Fiat.
8306056J0008EM
82
BEZBEDNOST

PAŽNJA
62)Sistem je samo pomoć pri vožnji
automobila. Vozač mora uvek da bude
oprezan prilikom vožnje. Uvek je vozač taj
koji je odgovoran za vožnju i mora da uzme
u obzir okolnosti u saobraćaju kako bi
vožnja bila bezbedna. Vozač je uvek dužan
da održava pravilnu udaljenost od vozila
koje je ispred njega.
63)Ao se, tokom intervencije sistema,
vozač do kraja pritisne papučicu gasa ili
naglo okrene volan, može doći do prekida
automatskog kočenja (npr. kako bi se
omogućilo eventualno upravljanje radi
brzog izbegavanja neke prepreke).
64)Sistem reaguje na vozila koja se kreću
u svojim trakama. Ne registruju se ljudi,
životinje i predmeti (npr. kolica).
65)U slučaju kada vozilo, usled održavanja,
mora da bude postavljeno na postolje s
valjcima ili prilikom pranja u automatskim
auto perionicama, i kada se u prednjem
delu nalazi prepreka (na primer drugo
vozilo, zid ili neka druga prepreka), sistem
bi mogao da registruje prisustvo i da
odreaguje. U tom slučaju je neophodno da
se sistem dektiivira u podešavanjima
sistemaUconnect™5"o7" HD.
66)Ukoliko sistem iTPMS signalizira pad
pritiska u pneumaticima, preporučujemo da
proverite pritisak u sva četiri.
67)Sistem iTPMS ne oslobađa vozača
obaveze da proverava pritisak u
pneumaticima svakog meseca; ne treba ga
shvatiti kako zamenski sistem održavanja ili
bezbednosti.68)Pritisak pneumatika treba proveravati
sa hladnim pneumaticima. Ukoliko, iz bilo
kog razloga, proveravate pritisak sa
zagrejanim pneumaticima, ne smanjujte
pritisak čak i ako je iznad preporučene
vrednosti, ali ponovite proveru kada se
pneumatici ohlade.
69)Sistem iTPMS ne može da signalizira
iznenadne gubitke pritiska u pneumaticima
(npr. u slučaju pucanja jednog pneumatika).
U tom slučaju, zaustavite vozilo tako što
ćete pažljivo kočiti bez naglog cimanja
volana.
70)Sistem samo daje upozorenje na nizak
pritisak u pneumaticima: nije u stanju da ih
napumpa.
71)Nedovoljna napumpanost pneumatika
povećava potrošnju goriva, smanjuje vek
gazećeg sloja i može uticati na bezbednu
upravljivost vozila.
UPOZORENJE
29)Sistem bi mogao da ima ograničene
funkcije ili bi mogao da ne radi usled
atmosferskih uslova, kao što je jaka kiša,
grad, gusta magla ili puno snega.
30)Deo branika ispred senzora ne sme biti
prekriven trakama, pomoćnim farovima ili
nekim drugim predmetom.
31)Sistem bi mogao neočekivano da
odreaguje ili da odreaguje sa zakašnjenjem
kada na drugim vozilima ima prtljaga koji viri
sa bočne strane, odozgo ili sa zadnje
strane u odnosu na normalne dimenzije
vozila.32)Funkcionalnost može da ugrozi i bilo
koja promena na strukturi vozila kao što je,
na primer, izmena geometrije prednjeg dela,
zamena pneumatika ili teret čija je masa
veća od standardne predviđene mase za
vozilo.
33)Nepravilne popravke u prednjem delu
vozila (npr. branik, šasije) mogu da izmene
položaj radarskog senzora i da ugroze
njegov rad. Obratite se ovlašćenom servisu
za vozila marke Fiat za bilo koje popravke
ove vrste.
34)Nemojte vršiti izmene ni bilo kakve
intervencije na senzoru radara. U slučaju
kvara senzora, obratite se ovlašćenom
servisu za vozila marke Fiat.
35)Kod vuče prikolice (sa dodacima koji su
instalirani nakon kupovine vozila), šlepanja
vozila ili tokom utovara na drumski voz (ili
unutar transportnih vozila), potrebno je da
deaktivirate sistem prekoUconnect™5"o
7" HD.
36)Izbegavajte pranje mlazom pod visokim
pritiskom u zoni ispod branika posebno
izbegavajte električni priključak sistema.
37)Vodite računa prilikom popravki i
farbanja u zoni oko senzore (oznaka koja
prekriva senzor na levoj strani branika. U
slučaju čeonog udara, senzor se može
automatski deaktivirati i na displeju će se
prikazati signal koji ukazuje na to da je
neophodna popravka senzora. Čak i kada
nema signala o kvarovima, isključite funkciju
sistema ako sumnjate da je radarski senzor
promenjen (npr. usled čeonog udara pri
maloj brzini prilikom parkiranja). U tom
slučaju, obratite se ovlašćenom servisu za
vozila marke Fiat kako bi se poravnao ili
zamenio radarski senzor
83

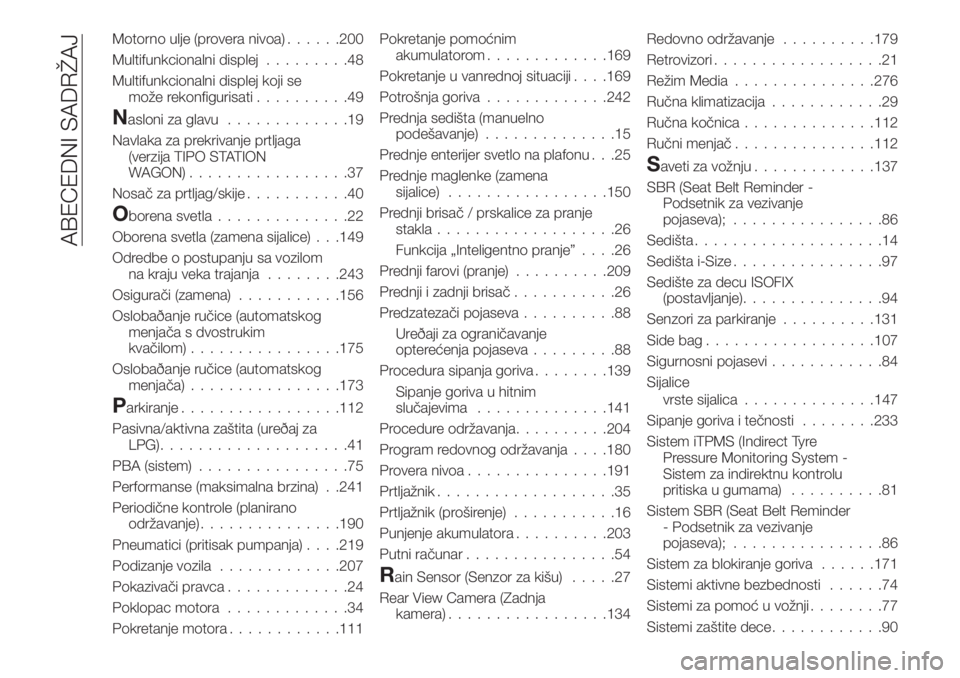

Motorno ulje (provera nivoa)......200
Multifunkcionalni displej.........48
Multifunkcionalni displej koji se
može rekonfigurisati..........49
Nasloni za glavu.............19
Navlaka za prekrivanje prtljaga
(verzija TIPO STATION
WAGON).................37
Nosač za prtljag/skije...........40
Oborena svetla..............22
Oborena svetla (zamena sijalice) . . .149
Odredbe o postupanju sa vozilom
na kraju veka trajanja........243
Osigurači (zamena)...........156
Oslobaðanje ručice (automatskog
menjača s dvostrukim
kvačilom)................175
Oslobaðanje ručice (automatskog
menjača)................173
Parkiranje.................112
Pasivna/aktivna zaštita (ureðaj za
LPG)....................41
PBA (sistem)................75
Performanse (maksimalna brzina) . .241
Periodične kontrole (planirano
održavanje)...............190
Pneumatici (pritisak pumpanja). . . .219
Podizanje vozila.............207
Pokazivači pravca.............24
Poklopac motora.............34
Pokretanje motora............111Pokretanje pomoćnim
akumulatorom.............169
Pokretanje u vanrednoj situaciji. . . .169
Potrošnja goriva.............242
Prednja sedišta (manuelno
podešavanje)..............15
Prednje enterijer svetlo na plafonu . . .25
Prednje maglenke (zamena
sijalice).................150
Prednji brisač / prskalice za pranje
stakla...................26
Funkcija „Inteligentno pranje”....26
Prednji farovi (pranje)..........209
Prednji i zadnji brisač...........26
Predzatezači pojaseva..........88
Ureðaji za ograničavanje
opterećenja pojaseva.........88
Procedura sipanja goriva........139
Sipanje goriva u hitnim
slučajevima..............141
Procedure održavanja..........204
Program redovnog održavanja. . . .180
Provera nivoa...............191
Prtljažnik...................35
Prtljažnik (proširenje)...........16
Punjenje akumulatora..........203
Putni računar................54
Rain Sensor (Senzor za kišu).....27
Rear View Camera (Zadnja
kamera).................134Redovno održavanje..........179
Retrovizori..................21
Režim Media...............276
Ručna klimatizacija............29
Ručna kočnica..............112
Ručni menjač...............112
Saveti za vožnju.............137
SBR (Seat Belt Reminder -
Podsetnik za vezivanje
pojaseva);................86
Sedišta....................14
Sedišta i-Size................97
Sedište za decu ISOFIX
(postavljanje)...............94
Senzori za parkiranje..........131
Side bag..................107
Sigurnosni pojasevi............84
Sijalice
vrste sijalica..............147
Sipanje goriva i tečnosti........233
Sistem iTPMS (Indirect Tyre
Pressure Monitoring System -
Sistem za indirektnu kontrolu
pritiska u gumama)..........81
Sistem SBR (Seat Belt Reminder
- Podsetnik za vezivanje
pojaseva);................86
Sistem za blokiranje goriva......171
Sistemi aktivne bezbednosti......74
Sistemi za pomoć u vožnji........77
Sistemi zaštite dece............90
ABECEDNI SADRŽAJ
