1 seconde (voor de korte afstand van
1 streepje) en 2 seconden (voor de
maximale afstand van 4 streepjes).
De ingestelde afstand wordt met een
symbool op het display weergegeven
bij “Driver Assist”.
Bij het eerste gebruik van het systeem
is de afstand ingesteld op 4 streepjes
(het maximum). Nadat de afstand is
aangepast door de bestuurder, wordt
de nieuwe afstand ook opgeslagen
zodra het systeem is uitgeschakeld en
weer is ingeschakeld.
De afstand verkleinen
Druk kort op de knop
om de
ingestelde afstand te verkleinen.
De afstand wordt met elke druk op de
knop één streepje korter.
De ingestelde snelheid wordt
gehandhaafd als er geen voorliggers
zijn. Als de kortst mogelijke afstand is
bereikt, wordt met de volgende druk op
de knop de langste afstand ingesteld.
Als in dezelfde rijbaan een voertuig
wordt waargenomen dat langzamer
rijdt, wordt dit op het display gemeld bij
“Driver Assist”. De snelheid van de auto
wordt dan automatisch aangepast door
het systeem om de ingestelde afstand
te behouden, onafhankelijk van de
ingestelde snelheid.De ingestelde afstand wordt behouden
totdat:
de voorligger versnelt tot een
snelheid die hoger is dan de ingestelde
snelheid;
de voorligger de rijbaan verlaat of niet
meer binnen het bereik is van de sensor
van de adaptieve cruisecontrol;
de afstand wordt aangepast;
de adaptieve cruisecontrol wordt
uitgeschakeld/geannuleerd.
BELANGRIJK Er gelden beperkingen
voor de maximale remwerking die door
het systeem kan worden toegepast. De
bestuurder kan altijd het rempedaal
intrappen als dat nodig mocht zijn.
BELANGRIJK Als het systeem vaststelt
dat de remkracht onvoldoende is om
de ingestelde afstand te handhaven,
wordt de bestuurder via een bericht
gewaarschuwd dat de voorligger te
dicht is genaderd. Er klinkt ook een
geluidssignaal. In dit geval is het
raadzaam om direct het rempedaal in te
trappen om een veilige afstand tot de
voorligger te behouden.
BELANGRIJK De bestuurder moet erop
toezien dat er zich geen voetgangers,
andere voertuigen of voorwerpen in de
directe omgeving van het voertuig
bevinden. Het niet in acht nemen vandeze voorzorgsmaatregelen kan leiden
tot ernstige ongelukken en lichamelijk
letsel.
BELANGRIJK Het is de
verantwoordelijkheid van de bestuurder
om voldoende afstand te houden op
voorliggers en zich hierbij te houden
aan de geldende verkeersregels.
UITSCHAKELEN
In de volgende gevallen wordt de
functie uitgeschakeld en de ingestelde
snelheid geannuleerd:
de knopvan de adaptieve
cruisecontrol wordt ingedrukt;
de knopvan de elektronische
cruisecontrol wordt ingedrukt;
de knop voor de snelheidsbegrenzer
wordt ingedrukt;
de startinrichting wordt in de stand
STOP geplaatst.
In de volgende gevallen wordt de
functie geannuleerd (de ingestelde
snelheid en afstand worden
opgeslagen):
de knop CANC wordt ingedrukt;
als de voorwaarden uit de paragraaf
“De gewenste snelheid instellen” van
toepassing zijn;
als de rijsnelheid lager is dan de
minimale snelheid waarbij de
cruisecontrol werkt (bijvoorbeeld bij een
file).
133

Als u wilt terugkeren naar de eerder
ingestelde snelheid, gaat u met
ongeveer die snelheid rijden en drukt u
kort op de knop RES.
BELANGRIJK
126)Het is belangrijk dat u altijd zeer goed
blijft opletten tijdens het rijden en altijd het
rempedaal kunt intrappen als dat nodig is.
127)Het systeem is een ondersteuning
voor de bestuurder die altijd zijn volle
aandacht bij het rijden moet houden. De
verantwoordelijkheid ligt altijd bij de
bestuurder, die rekening moet houden met
de verkeersomstandigheden om in alle
veiligheid te kunnen rijden. De bestuurder
dient altijd een veilige afstand tot het
voertuig vóór hem te houden.
128)De functie wordt niet geactiveerd bij
aanwezigheid van voetgangers, voertuigen
die tegemoetkomen in de tegengestelde
rijrichting of die in kruiselingse richting
bewegen en stilstaande voorwerpen (zoals
een voertuig dat voor een stoplicht staat of
langs de weg staat met pech).
129)De functie kan geen rekening houden
met de weg-, verkeers- en
weersomstandigheden, en
omstandigheden die slecht zicht
veroorzaken (zoals mist).
130)De functie kan geen rekening houden
met de weg-, verkeers- en
weersomstandigheden, en
omstandigheden die slecht zicht
veroorzaken (zoals mist).
131)De functie kan niet de maximale
remkracht uitoefenen: de auto wordt niet
volledig tot stilstand gebracht.
BELANGRIJK
50)Het systeem kan beperkt of niet werken
vanwege weersomstandigheden zoals
zware regen, hagel, dikke mist, hevige
sneeuw.
51)De sectie van de bumber voor de
sensor mag niet bedekt zijn met stickers,
extra koplampen of enig ander voorwerp.
52)Werking kan in gevaar worden gebracht
door structurele wijzigingen aangebracht
aan het voertuig, zoals modificatie aan de
frontale geometrie, vervanging van wielen
of een zwaardere lading dan de
standaardlading van het voertuig.
53)Incorrecte reparaties verricht op het
voorste deel van het voertuig (bijv. bumper,
chassis) kunnen de positie van de
radarsensor wijzigen en de werking ervan in
gevaar brengen. Ga naar een Fiat
Servicenetwerk om elke operatie van dit
type.
54)Knoei niet met de sensor van de radar
en voer er geen werkzaamheden aan uit.
Neem in geval van een storing van de
sensor contact op met het Fiat
Servicenetwerk.
55)Was niet met hogedrukjets in de
onderste zone van de bumber: in het
bijzonder, niet werken op de elektrische
connector van het systeem.56)Wees voorzichtig in het geval van
reparaties en nieuwe verf in de zone rond
de sensor (paneel dat de sensor bedekt op
de linkerkant van de bumper). In het geval
van een frontale botsing kan de sensor
automatisch buiten werking worden gesteld
en kan er op het display een bericht
worden weergegeven dat de sensor
gerepareerd moet worden. Ook als er geen
storingsmeldingen worden gegeven, moet
het systeem uitgeschakeld worden als u
denkt dat de plaats van de radarsensor is
gewijzigd (bijv. wegens een frontale
aanrijding op lage snelheid zoals tijdens
parkeermanoeuvres). Ga in deze gevallen
naar een Fiat Servicenetwerk om de
radarsensor te laten uitlijnen of vervangen.
136
STARTEN EN RIJDEN

STORINGSMELDING
Storingen van parkeersensoren, indien
aanwezig, worden aangegeven
wanneer de achteruitversnelling wordt
ingeschakeld door het aangaan van het
symbool
op het
instrumentenpaneel en er verschijnt een
bericht op het display (zie paragraaf
“Lampjes en berichten” in het
hoofdstuk "Kennismaking met het
instrumentenpaneel").
WERKING MET EEN
AANHANGER
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van de
auto wordt gestoken.
De sensoren worden weer ingeschakeld
zodra de elektrische stekker van de
aanhanger wordt verwijderd.
BELANGRIJKE
OPMERKINGEN
Let tijdens parkeermanoeuvres met
name op obstakels die zich boven of
onder de sensoren kunnen bevinden.
Onder bepaalde omstandigheden
kunnen voorwerpen in de buurt van de
auto niet gedetecteerd worden en zij
kunnen zo schade aan de auto
veroorzaken of zelf beschadigd raken.De volgende omstandigheden kunnen
de werking van het parkeersysteem
beïnvloeden:
verminderde gevoeligheid van de
sensoren en vermindering van de
prestaties van het parkeerhulpsysteem
kunnen te wijten zijn aan de
aanwezigheid van ijs, sneeuw, modder,
lak op het oppervlak van de sensoren;
de sensoren kunnen een
niet-bestaand voorwerp detecteren
("echo-interferentie) dat te wijten is aan
mechanische interferentie, bijvoorbeeld
tijdens het wassen van het voertuig, in
geval van regen (sterke wind), hagel;
de door de sensor verzonden
signalen kunnen ook gewijzigd worden
door ultrasoonsystemen (bijv.
pneumatisch remsysteem van
vrachtwagens of pneumatische hamers)
in de buurt van het voertuig;
de werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door de plaats van
de sensoren, bijvoorbeeld wegens een
verandering in de geometrie (door
slijtage van de schokdempers,
wielophanging) of als de banden
verwisseld worden, het voertuig te
zwaar beladen is, of als er speciale
afstellingen uitgevoerd worden
waardoor de auto lager gezet moet
worden.
de correcte werking van het systeem
met trekhaken die niet door Fiat
geproduceerd worden, kan niet worden
gewaarborgd;
de aanwezigheid van stickers op de
sensoren. Zorg er dus voor dat er geen
stickers op de sensoren worden
aangebracht.
de aanwezigheid van een trekhaak
zonder aanhanger beïnvloedt de juiste
werking van de parkeersensoren. Als
een vaste trekhaak is gemonteerd,
kunnen de sensoren niet worden
gebruikt. Als de klant een afneembare
trekhaak monteert, moet die altijd van
het subframe zijn losgekoppeld
wanneer de aanhanger niet wordt
getrokken om inschakeling van de
sensoren te voorkomen.
BELANGRIJK
132)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
138
STARTEN EN RIJDEN

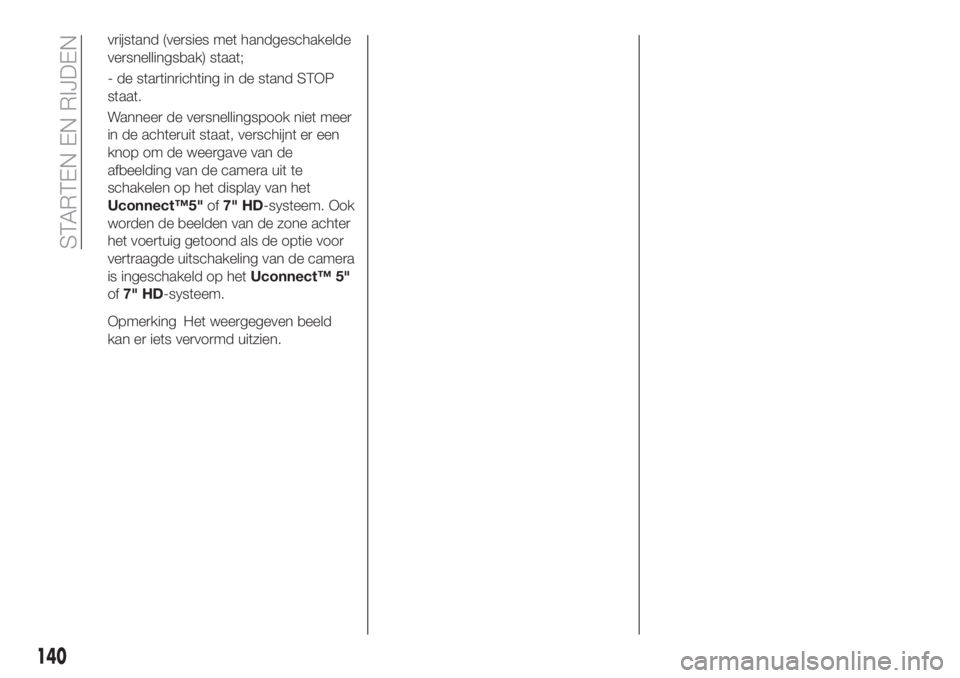

vrijstand (versies met handgeschakelde
versnellingsbak) staat;
- de startinrichting in de stand STOP
staat.
Wanneer de versnellingspook niet meer
in de achteruit staat, verschijnt er een
knop om de weergave van de
afbeelding van de camera uit te
schakelen op het display van het
Uconnect™5"of7" HD-systeem. Ook
worden de beelden van de zone achter
het voertuig getoond als de optie voor
vertraagde uitschakeling van de camera
is ingeschakeld op hetUconnect™ 5"
of7" HD-systeem.
Opmerking Het weergegeven beeld
kan er iets vervormd uitzien.
140
STARTEN EN RIJDEN

Imperiaal/skidrager
(indien aanwezig)
Verwijder de imperiaal of de skidrager
indien niet gebruikt. Deze accessoires
reduceren de aërodynamica van de
auto, waardoor het brandstofverbruik
toeneemt. Gebruik voor het vervoer van
grote voorwerpen een aanhanger,
indien mogelijk.
Elektrische apparatuur
Gebruik elektrische apparaten alleen
wanneer nodig. De
achterruitverwarming, de ruitenwissers
en de aanjager van het ventilatie-/
verwarmingssysteem nemen veel
stroom op, waardoor het
brandstofverbruik toeneemt (tot 25% in
stadsverkeer).
Klimaatregelmodule
Het gebruik van de klimaatregeling doet
het brandstofverbruik toenemen:
gebruik bij voorkeur alleen de standaard
ventilatie als de buitentemperatuur dit
toestaat.
Aerodynamische accessoires
Het gebruik van niet-gecertificeerde
aerodynamische accessoires kan de
aerodynamica en het brandstofverbruik
negatief beïnvloeden.RIJSTIJL
Starten
Laat de motor niet warmdraaien bij
stilstaande auto, noch met stationair
toerental noch met een hoog toerental:
zo warmt de motor veel langzamer op
en nemen het verbruik en de uitstoot
van uitlaatgassen toe. Het is beter om
meteen rustig weg te rijden en hoge
toerentallen te vermijden: op deze
manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in wanneer men
voor een stoplicht stil staat of alvorens de
motor af te zetten. Deze handeling heeft
evenals "double-clutchen" geen enkel nut
en verhoogt het brandstofverbruik en de
vervuiling.
Keuze van de versnellingen
Schakel een hogere versnelling in zodra
de verkeers- en wegomstandigheden
dit toelaten. Snel accelereren met een
lage versnelling verhoogt het
brandstofverbruik. Ook het oneigenlijk
gebruik van een hoge versnelling doet
het verbruik en de uitstoot van
schadelijke uitlaatgassen toenemen en
veroorzaakt motorslijtage.Topsnelheid
Bij een hogere snelheid neemt het
brandstofverbruik fors toe. Rijd dus
zoveel mogelijk met een constante
snelheid, vermijd overbodig remmen en
optrekken. Dit kost alleen brandstof en
verhoogt tevens de uitstoot van
schadelijke uitlaatgassen.
Acceleratie
Bruusk optrekken kost veel brandstof
en verhoogt de uitstoot van schadelijke
uitlaatgassen: geef geleidelijk aan gas
zonder het maximumkoppel te
overschrijden.
GEBRUIKSOM-
STANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud
starten kan de motor niet de optimale
bedrijfstemperatuur bereiken. Hierdoor
neemt zowel het brandstofverbruik (van
+15% tot +30% in stadsverkeer) als de
uitstoot van schadelijke uitlaatgassen
toe.
144
STARTEN EN RIJDEN

wacht na het tanken minstens
10 seconden alvorens het vulpistool te
verwijderen zodat de brandstof in de
tank kan vloeien;
neem het vulpistool uit de vulopening
en sluit het klepje 1.
Het klepje is voorzien van een stofkap
2 die, wanneer het klepje gesloten is,
de rand van de vulopening beschermt
tegen de afzetting van vuil en stof.BIJVULLEN VAN
AdBlue®
-
ADDITIEF VOOR DIESELUITSTOOT
(UREUM)
(Uitsluitend voor dieselversies)
(voor bepaalde versies/markten)
140)
Voorbereidende voorwaarden
AdBlue®
bevriest bij een temperatuur
lager dan -11°C. Het bijvullen kan
moeilijk verlopen als de auto lange tijd
bij deze temperatuur heeft stilgestaan.
Daarom wordt geadviseerd om het
voertuig te parkeren in een garage en/of
verwarmde omgeving en te wachten tot
het ureum weer vloeibaar is, alvorens
de vloeistof bij te vullen.
Ga als volgt te werk:
parkeer de auto op een vlakke
ondergrond en zet de motor af door
contactslot op OFF te plaatsen;
open het tankklepje 1 fig. 129, draai
de (blauwe) dop 2 van de
AdBlue®
-opening los, verwijder hem
en breng hem aan in de specifieke
zitting 3.Bijvullen met nippels
U kunt
AdBlue®
bij elke distributeur
bijvullen.
Ga als volgt te werk:
breng deAdBlue®
-nippel aan in de
vulopening, begin met bijvullen en stop
wanneer het bijvullen de eerste keer
wordt onderbroken (dit betekent dat het
AdBlue®
-reservoir vol is). Ga niet
verder met bijvullen om morsen van
AdBlue®
te voorkomen;
verwijder de nippel.
Bijvullen met houders
Ga als volgt te werk:
controleer de houdbaarheidsdatum;
lees de gebruiksaanwijzingen op het
etiket door alvorens de inhoud van de
fles in het
AdBlue®
-reservoir te gieten;
12807206J0001EM
12907206J0003EM
146
STARTEN EN RIJDEN

Opslag vanAdBlue®
(UREUM)
AdBlue®
(UREUM) wordt beschouwd
als een zeer stabiel product met een
lange houdbaarheid. Wanneer dit
product bij een temperatuur LAGER
dan 32°C bewaard wordt, heeft het een
houdbaarheid van minstens één jaar.
Volg de aanwijzingen die op het etiket
van de houder zijn aangegeven.
Brandstofopslag - Dieselbrandstof
139)
Bij de opslag van grote hoeveelheden
brandstof, is een goed onderhoud
essentieel. Het verontreinigde brandstof
met water bevordert de verspreiding
van "bacteriën". Deze bacteriën kunnen
een "slijmlaag" maken dat het
filtersysteem en de brandstofleidingen
kan verstoppen. Verwijder het water uit
de voorraadtank en vervang met
regelmaat de filterbuis.
Opmerking Bij een dieselmotor die
bijna geen brandstof meer heeft, wordt
lucht door het brandstofsysteem
geblazen.
Tanken in een noodgeval
Ga voor het tanken als volgt te werk als
er geen brandstof in de tank meer is of
als het brandstofcircuit volledig leeg is:
open de bagageruimte en neem
adapter 3 fig. 130, uit de
gereedschapshouder of uit de houder
van de Fix&Go kit (afhankelijk van de
versie);
open klepje 1 fig. 128, zoals eerder is
beschreven;
steek de adapter in de vulopening
zoals aangegeven en tank;
verwijder de adapter na het tanken
en sluit de klep;
leg de adapter tenslotte terug in de
bagageruimte.Versies met LPG-systeem
De vulopening voor het gas zit naast de
benzinevuldop. Hij heeft een
terugslagklep, die in het feitelijke
vullichaam zit.
Om toegang te krijgen tot vulopening 2
fig. 131, het toegangsklepje 1 openen.
Neem de volgende
voorzorgsmaatregelen in acht tijdens
het tanken:
schakel de motor uit;
trek de handrem aan;
contactsleutel op de stand OFF
gedraaid;
rook niet;
geef het speciale verloopstuk aan het
personeel dat LPG tankt.
13007206J0002EM
131PGL000017
148
STARTEN EN RIJDEN

ZEKERINGENKAST IN DE BAGAGERUIMTE
fig. 164
GEBRUIKERS ZEKERING AMPÈRE
12 V Stopcontact achter F97 15
Stoelverwarming voor bestuurderszijde F99 10
Stoelverwarming voor passagierszijde F92 10
Verstelbare lendensteun voor bestuurderszijde F90 10
BELANGRIJK
145)Als de zekering opnieuw doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
146)Vervang een zekering nooit door een exemplaar met een grotere stroomsterkte (ampère); BRANDGEVAAR.
147)Als er een zekering wordt gebruikt die niet wordt aangeduid in deze of in de vorige pagina, neem dan contact op met het Fiat
Servicenetwerk.
148)Voordat u een zekering vervangt, zorg ervoor dat de startinrichting op STOP staat, dat de sleutel, indien mechanisch, verwijderd is en
dat alle apparatuur uit is geschakeld en/of afgesloten is.
BELANGRIJK
63)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
64)Als de motorruimte moet worden gewassen, zorg er dan voor dat de waterstraal niet rechtstreeks op de zekeringenkast en de motor van
de ruitenwissers terechtkomt.
168
NOODGEVALLEN
