2020 FIAT 500 sensor

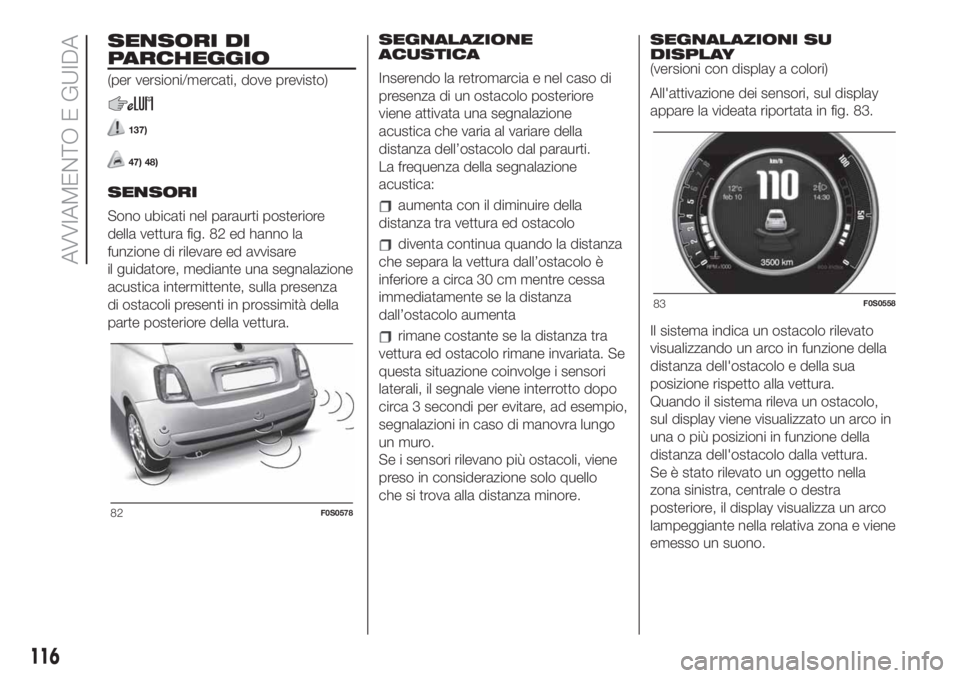

SENSORI DI
PARCHEGGIO
(per versioni/mercati, dove previsto)
137)
47) 48)
SENSORI
Sono ubicati nel paraurti posteriore
della vettura fig. 82 ed hanno la
funzione di rilevare ed avvisare
il guidatore, mediante una segnalazione
acustica intermittente, sulla presenza
di ostacoli presenti in prossimità della
parte posteriore della vettura.SEGNALAZIONE
ACUSTICA
Inserendo la retromarcia e nel caso di
presenza di un ostacolo posteriore
viene attivata una segnalazione
acustica che varia al variare della
distanza dell’ostacolo dal paraurti.
La frequenza della segnalazione
acustica:aumenta con il diminuire della
distanza tra vettura ed ostacolo
diventa continua quando la distanza
che separa la vettura dall’ostacolo è
inferiore a circa 30 cm mentre cessa
immediatamente se la distanza
dall’ostacolo aumenta
rimane costante se la distanza tra
vettura ed ostacolo rimane invariata. Se
questa situazione coinvolge i sensori
laterali, il segnale viene interrotto dopo
circa 3 secondi per evitare, ad esempio,
segnalazioni in caso di manovra lungo
un muro.
Se i sensori rilevano più ostacoli, viene
preso in considerazione solo quello
che si trova alla distanza minore.SEGNALAZIONI SU
DISPLAY
(versioni con display a colori)
All'attivazione dei sensori, sul display
appare la videata riportata in fig. 83.
Il sistema indica un ostacolo rilevato
visualizzando un arco in funzione della
distanza dell'ostacolo e della sua
posizione rispetto alla vettura.
Quando il sistema rileva un ostacolo,
sul display viene visualizzato un arco in
una o più posizioni in funzione della
distanza dell'ostacolo dalla vettura.
Se è stato rilevato un oggetto nella
zona sinistra, centrale o destra
posteriore, il display visualizza un arco
lampeggiante nella relativa zona e viene
emesso un suono.
82F0S0578
83F0S0558
116
AVVIAMENTO E GUIDA

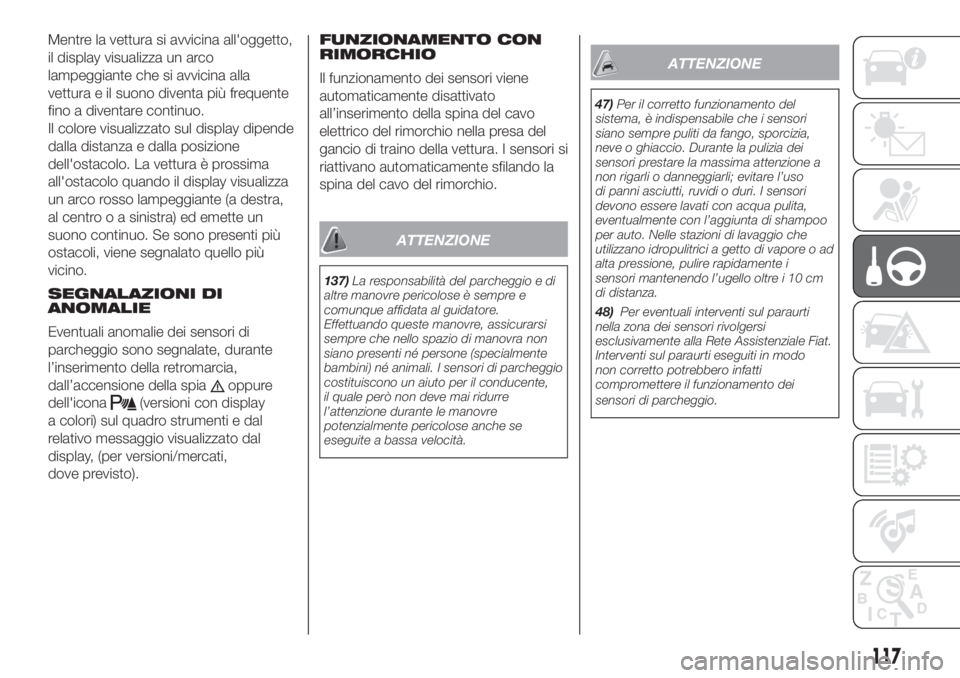

Mentre la vettura si avvicina all'oggetto,
il display visualizza un arco
lampeggiante che si avvicina alla
vettura e il suono diventa più frequente
fino a diventare continuo.
Il colore visualizzato sul display dipende
dalla distanza e dalla posizione
dell'ostacolo. La vettura è prossima
all'ostacolo quando il display visualizza
un arco rosso lampeggiante (a destra,
al centro o a sinistra) ed emette un
suono continuo. Se sono presenti più
ostacoli, viene segnalato quello più
vicino.
SEGNALAZIONI DI
ANOMALIE
Eventuali anomalie dei sensori di
parcheggio sono segnalate, durante
l’inserimento della retromarcia,
dall’accensione della spia
oppure
dell'icona
(versioni con display
a colori) sul quadro strumenti e dal
relativo messaggio visualizzato dal
display, (per versioni/mercati,
dove previsto).FUNZIONAMENTO CON
RIMORCHIO
Il funzionamento dei sensori viene
automaticamente disattivato
all’inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura. I sensori si
riattivano automaticamente sfilando la
spina del cavo del rimorchio.
ATTENZIONE
137)La responsabilità del parcheggio e di
altre manovre pericolose è sempre e
comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. I sensori di parcheggio
costituiscono un aiuto per il conducente,
il quale però non deve mai ridurre
l’attenzione durante le manovre
potenzialmente pericolose anche se
eseguite a bassa velocità.
ATTENZIONE
47)Per il corretto funzionamento del
sistema, è indispensabile che i sensori
siano sempre puliti da fango, sporcizia,
neve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione a
non rigarli o danneggiarli; evitare l’uso
di panni asciutti, ruvidi o duri. I sensori
devono essere lavati con acqua pulita,
eventualmente con l’aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente i
sensori mantenendo l’ugello oltre i 10 cm
di distanza.
48)Per eventuali interventi sul paraurti
nella zona dei sensori rivolgersi
esclusivamente alla Rete Assistenziale Fiat.
Interventi sul paraurti eseguiti in modo
non corretto potrebbero infatti
compromettere il funzionamento dei
sensori di parcheggio.
117

UTILIZZATORI FUSIBILE AMPERE
Sensore parcheggio, retroilluminazione comandi, specchi elettrici F49 5
Climatizzatore, luci stop, frizione, tetto apribile elettrico, specchi
elettriciF51 7,5
Nodo quadro strumenti F53 5
134
IN EMERGENZA

ATTENZIONE
3)L’olio motore usato e il filtro dell’olio
sostituito contengono sostanze pericolose
per l’ambiente. Per la sostituzione dell’olio
e dei filtri consigliamo di rivolgersi alla
Rete Assistenziale Fiat.
4)L'olio del cambio esausto contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio consigliamo di
rivolgersi alla Rete Assistenziale Fiat, che è
attrezzata per smaltire olio usato nel
rispetto della natura e delle norme di legge.
BATTERIA
La batteria della vettura è del tipo a
“Ridotta manutenzione”: in normali
condizioni d’uso non richiede rabbocchi
dell’elettrolito con acqua distillata.
CONTROLLO DELLO
STATO DI CARICA E DEL
LIVELLO ELETTROLITO
Le operazioni di controllo vanno
eseguite, nei tempi e nei modi descritti
nel presente Libretto di Uso e
Manutenzione, esclusivamente da
personale specializzato. Le eventuali
operazioni di rabbocco devono essere
eseguite esclusivamente da personale
specializzato ed avvalendosi della
Rete Assistenziale Fiat.
180) 181)
SOSTITUZIONE DELLA
BATTERIA
In caso di necessità occorre sostituire la
batteria con un’altra originale avente le
medesime caratteristiche.
Nel caso di sostituzione con batteria
avente caratteristiche diverse,
decadono le scadenze manutentive
previste nel “Piano di Manutenzione
Programmata”.Per la manutenzione della batteria
occorre quindi attenersi alle indicazioni
fornite dal Costruttore della batteria
stessa.
182) 183) 184)
64)
5)
INATTIVITÀ DELLA
VETTURA (VETTURE
DOTATE DI SISTEMA
START&STOP)
Nei casi di inattività della vettura
(oppure in caso di sostituzione della
batteria) prestare particolare attenzione
durante lo stacco dell'impianto elettrico
dalla batteria.
La procedura va effettuata scollegando
il connettore A fig. 132 (premendo il
pulsante B) dal sensore C di
monitoraggio dello stato di carica della
batteria, installato sul polo negativo
D della batteria stessa. Tale sensore
non deve mai essere scollegato dal
polo della batteria, tranne nel caso di
sostituzione della batteria stessa.
160
MANUTENZIONE E CURA

Prestazioni (velocità massima)......183
Pretensionatori.....................82
Quadro e strumenti di bordo........43
Rifornimenti.......................178
Rifornimento della vettura...........119
Risparmio di combustibile..........118
Ruote e pneumatici................163
Sedili...............................14
Sedili anteriori.......................14
Sensori di parcheggio..............116
Servosterzo elettrico Dualdrive......110
Side bag...........................101
Simbologia...........................4
Sistema ABS........................74
Sistema ASR........................75
Sistema blocco combustibile.......145
Sistema di protezione
supplementare (SRS) air bag......97
Sistema EBD........................74
Sistema ESC........................74
Sistema Fiat CODE..................12
Sistema HBA........................76
Sistema HH.........................75
Sistema iTPMS......................78
Sistema MSR.......................74
Sistema SBR........................82
Sistema Start&Stop................111
Sistemi di ausilio alla guida...........78
Sistemi di protezione occupanti......80Sistemi di protezione per
bambini..........................85
Sistemi di sicurezza attiva............74
Sostituzione di una lampada........124
Sostituzione di una ruota...........136
Sostituzione lampada esterna.......126
Sostituzione spazzole
tergicristallo / tergilunotto)........162
Specchi retrovisorI...................18
Speed Limiter......................113
Spie su quadro......................50
Suggerimenti per la guida..........118
Tappo serbatoio combustibile......120
Tergicristallo / lavacristallo............22
Tergilunotto / lavalunotto.............22
Tetto apribile........................30
Tetto in vetro fisso...................30
Traino della vettura.................146
Traino di rimorchi...................122
Trip computer.......................49
Uconnect™
consigli, comandi e informazi-
oni generali....................187
supporto USB..................188
Uconnect™ 5”
accensione/ spegnimento
sistema........................201
comandi al volante.............199
comandi sul frontalino..........197
comandi vocali.................209eco:Drive™....................205
impostazioni...................207
modalità APPS.................204
modalità Media.................201
modalità telefono...............202
my:Car........................207
navigazione....................207
servizi Uconnect™ LIVE........204
supporto Bluetooth®...........201
Uconnect™ 7” HD
accensione/ spegnimento
sistema........................216
Android Auto...................222
Apple CarPlay..................222
comandi al volante.............214
comandi sul frontalino..........211
comandi vocali.................225
impostazioni...................224
modalità Media.................216
modalità telefono...............218
navigazione....................224
servizi Uconnect™ LIVE........221
supporto Bluetooth®...........217
supporto USB..................218
trip computer..................218
Uconnect™ Radio.................189
Accensione / spegnimento
sistema........................194
Comandi al volante
.............192
