2020 Abarth Punto Kezelési és karbantartási útmutató (in Hungarian)

F0U180Ab176. ábra
H Megengedett tengelyterhelés hátul.
I Motor típuskód.
L Karosszéria változatkód.
M Alkatrész utánrendelési szám.
205
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
MŰSZAKI ADATOK
AZONOSÍTÓ ADATOK
Ajánlatos a jármű azonosító adatait feljegyezni.
A besajtolt azonosító adatokat tartalmazó táblák
a gépkocsin az alábbiak:
❒Jármű adatait összefoglaló tábla.
❒Alvázszám.
❒Karosszéria festék azonosító tábla.
❒Motorszám.
JÁRMŰ ADATAIT ÖSSZEFOGLALÓ TÁBLA
176. ábra
A csomagtér padló bal oldali hátsó részén van
elhelyezve és az alábbi azonosító adatokat tartalmazza:
B Honosítási szám.
C Jármű típuskód.
D Az alváz növekvő gyártási sorszáma.
E Megengedett maximális össztömeg.
F Megengedett maximális össztömeg vontatmánnyal
együtt.
G Megengedett tengelyterhelés elöl.
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 205

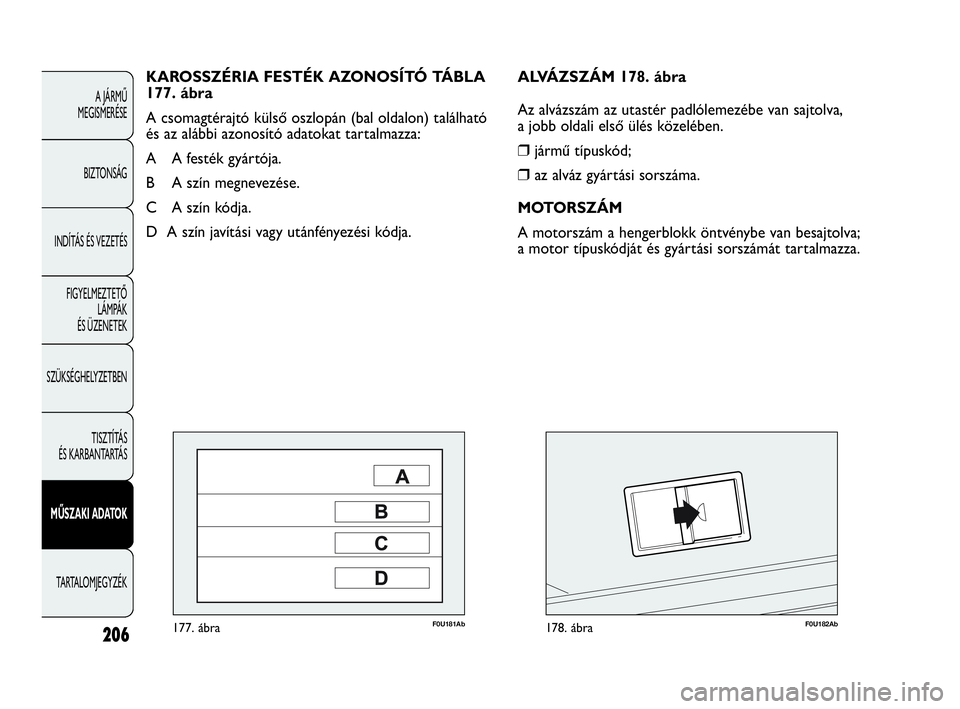

F0U181Ab177. ábraF0U182Ab178. ábra
ALVÁZSZÁM 178. ábra
Az alvázszám az utastér padlólemezébe van sajtolva,
a jobb oldali első ülés közelében.
❒jármű típuskód;
❒az alváz gyártási sorszáma.
MOTORSZÁM
A motorszám a hengerblokk öntvénybe van besajtolva;
a motor típuskódját és gyártási sorszámát tartalmazza. KAROSSZÉRIA FESTÉK AZONOSÍTÓ TÁBLA
177. ábra
A csomagtérajtó külső oszlopán (bal oldalon) található
és az alábbi azonosító adatokat tartalmazza:
A A festék gyártója.
B A szín megnevezése.
C A szín kódja.
D A szín javítási vagy utánfényezési kódja.
206
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 206

Motor típuskód955A8000
Karosszéria
változatkód
(4 ülés)199AXX1B47
207
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
MOTOR- ÉS
KAROSSZÉRIA
VÁLTOZATKÓDOK
Változat1.4 Turbo Multi Air
Típuskód 955A8000
Működési mód: Otto
Hengerek száma és elrendezése 4, soros
Hengerfurat és dugattyúlöket mm 72 x 84
Teljes hengerűrtartalom cm31368
Kompresszióviszony 9,8 ± 0,2
Legnagyobb teljesítmény (CEE) kW 120
LE 163
hozzá tartozó fordulatszám ford/perc 5500
Legnagyobb nyomaték (CEE) NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
hozzá tartozó fordulatszám ford/perc 2250 2500
Gyújtógyertyák NGK IKR9F8
Üzemanyag Ólommentes benzin
95 RON
(EN 228 szabvány)
MOTOR
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 207

Hidraulikus működtetésű
Első
Hat előremeneti sebességfokozat és
hátramenet, az előremeneti fokozatok és a hátramenet szinkronizálva
ERŐÁTVITEL
Sebességváltó
Tengelykapcsoló
Hajtott kerekek
ÜZEMANYAG-ELLÁTÁS
Adagolás
208
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés jellemzőinek figyelmen kívül hagyásával végzett
beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
FIGYELEM
Elektronikus vezérlésű hengerenkénti fázishelyes befecskendezés turbófeltöltővel és levegőhűtővel
(intercooler)
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 208

209
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Fogasléces kormánymű elektromos rásegítéssel
11
Hűtött tárcsával
Tárcsafék
Mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat
Torziós tengely csatolt kerekekkel
FÉKEK
Üzemi fékek: első
hátsó
Rögzítőfék
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti
a fék hatásosságát az elindulás utáni első fékezés során.
KERÉKFELFÜGGESZTÉS
Első
Hátsó
KORMÁNYMŰ
Típus
Fordulási kör átmérő (járdák között) m
Mc Pherson típusú, független kerékfelfüggesztés stabilizátor rúddal
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 209

210
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U183Ab179. ábra
KEREKEK
KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém keréktárcsák. Tömlő
nélküli, radiál szerkezetű gumiabroncsok. A jóváhagyott
típusú és méretű gumiabroncsok felsorolása a gépjármű
típusbizonyítványában található.
FIGYELMEZTETÉS A Kezelési és karbantartási útmutató
és a forgalmi engedély esetleges eltérése esetén kizárólag
az utóbbi dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhetetlen
fontosságú, hogy a gépkocsi mind a négy kerekén
azonos méretű, gyártmányú és típusú gumiabronccsal
legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba
soha nem szabad tömlőt szerelni.
FUTÓMŰ BEÁLLÍTÁS
Teljes első kerékösszetartás: + 1 ± 1 mm
Teljes hátsókerékösszetartás: + 1,7 ± 2 mm
Az értékek menetkész gépkocsira vonatkoznak.A GUMIABRONCSOK JELÖLÉSI RENDSZERE
179. ábraPéldául: 205/45 R17" 88V
205 = Névleges szélesség (S, távolság az oldalfalak
között, mm-ben).
45 = A magasság/szélesség aránya (H/S) százalékban.
R = Radiál szerkezetű gumiabroncs.
17 = Keréktárcsa átmérő hüvelykben (Ø).
88 = A teherbírásra jellemző szám (terhelési index).
V = Maximális sebesség jelölése.
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 210

211
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
W= 270 km/h-ig.
Y= 300 km/h-ig.
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.
HM + S= 210 km/h-ig.
Maximális sebesség jelölése
A megengedett maximális sebesség jelölése téli
gumiabroncsoknál
A teherbírásra jellemző szám (terhelési index)
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 211

212
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
A KERÉKTÁRCSÁK JELÖLÉSI RENDSZERE
179. ábra
Például: 7J x 17 ET39
7 = a keréktárcsa szélessége hüvelykben
(
1-es méret ).
J = a keréktárcsa mélyedésének profilja
(a gumiabroncs peremének megtámasztására)
(
2-es méret).
17 = a keréktárcsa hengeres felületének névleges
átmérője hüvelykben (megegyezik a
gumiabroncs belső átmérőjével)
3= ø.
ET39 = a kerék „kiállása“ (a keréktárcsa
domborúságából adódó távolság a középvonal
és a kerékagyon felfekvő felület síkja között).GUMIABRONCSOK RIM PROTECTOR
180. ábra
Amennyiben az acéllemez kerekekhez és
az első felszereléstől eltérő
gumiabroncsokhoz (egyes veruiók/piacok
esetén, egyes változatoknál) after sale, (a felni
védelmét szolgáló) RIM PROTECTOR-RAL
szerelt (rugóval) rögzülő integrált dísztárcsákat
használunk, NE szereljük fel a dísztárcsákat .
Nem megfelelő gumiabroncsok és dísztárcsák
használata a gumiabroncs nyomásának hirtelen
csökkenéséhez vezethet .
FIGYELEM
F0U195Ab180. ábra
205-220 PUNTO Abarth H 1ed.qxd 23-07-2012 11:45 Pagina 212
