Commandes et instruments
4-23
4
2. Retirer la clé.
Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Relever les coins arrière de la selle du pilote comme illustré, retirer ensuite
les boulons à l’aide de la clé hexago-
nale se trouvant sous la selle du pas-
sager, puis retirer la selle du pilote.
Mise en place de la selle du pilote
1. Insérer la saillie de la selle dans le sup-port, comme illustré, puis remettre la
selle à sa place. 2. Remonter les vis à l’aide de la clé
hexagonale.
3. Remettre la clé hexagonale dans son support.
4. Remettre la selle du passager en
place.
N.B.Avant de démarrer, s’assurer que les selles
sont correctement en place.
1. Patte de fixation
2. Support de selle
2
1
1. Vis
1. Clé hexagonale
11
1. Support de selle
2. Patte de fixation
2
1
UBN6F2F0.book Page 23 Monday, December 3, 2018 8:50 AM

Commandes et instruments
4-24
4
FAU39672
RétroviseursLes rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits. Veil-
ler à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de remettre les rétrovi-
seurs en place avant d e prendre la route.
FAU79923
Réglage de la fourcheCe modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente et la force
d’amortissement à la compression de cha-
que bras peuvent être réglées.
AVERTISSEMENT
FWA10181
Toujours sélectionner le même réglage
pour les d eux bras d e fourche. Un ré-
glage mal équilibré risque de ré duire la
maniabilité et la stabilité d u véhicule.ATTENTION
FCA24120
Faire particulièrement attention à
ne pas érafler la finition ano disée
d es vis et écrous d e réglage lors
d es réglages de la suspension.
 Ne jamais dépasser les limites
maximale ou minimale afin d’éviter
d ’en dommager les mécanismes in-
ternes de la suspension.Précontrainte du ressort
Tourner l’écrou de réglage dans le sens (a)
pour augmenter la précontrainte du ressort.
Tourner l’écrou de réglage dans le sens (b)
pour diminuer la précontrainte du ressort. Pour définir la précontrainte du ressort,
tourner le dispositif de réglage dans le sens
(b) jusqu’à ce qu’il s’arrête, puis compter
les tours dans le sens (a).
N.B.Lorsque le dispositif de réglage de la pré-
contrainte du ressort est tourné dans le
sens (a), il risque de tourner au-delà du
1. Position de conduite
2. Position de stationnement1
22
1
1. Écrou de réglage de la précontrainte du res-
sortRéglage de la précontrainte du
ressort :
Minimum (réglage souple) :0 tour(s) dans le sens (a)
Standard :
6 tour(s) dans le sens (a)
Maximum (réglage dur) : 15 tour(s) dans le sens (a)(a)
(b)
1
UBN6F2F0.book Page 24 Monday, December 3, 2018 8:50 AM

Commandes et instruments
4-25
4
nombre de réglages minimum indiqué, ce-
pendant ces réglages sont inefficaces et
risquent d’endommager la suspension.Force d’amortissement à la d étente
Tourner le boulon de réglage dans le sens
(a) pour augmenter la force d’amortisse-
ment à la détente.
Tourner le boulon de réglage dans le sens
(b) pour diminuer la force d’amortissement
à la détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les déclics dans le sens (b).
N.B. Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.
 Lorsque le dispositif de réglage de la
force d’amortissement est tourné
dans le sens (b), il risque de s’encli-
queter au-delà du nombre de réglages
minimum indiqué, cependant ces ré-
glages sont inefficaces et risquent
d’endommager la suspension.Force d’amortissement à la compres-
sion
Tourner le boulon de réglage dans le sens
(a) pour augmenter la force d’amortisse-
ment à la compression. Tourner le boulon de réglage dans le sens
(b) pour diminuer la force d’amortissement
à la compression.
Pour définir la force d’amortissement à la
compression, tourner le dispositif de ré-
glage dans le sens (a) jusqu’à ce qu’il s’ar-
rête, puis compter les déclics dans le sens
(b).
1. Boulon de réglage de la force d’amortisse-
ment à la détente
(a)
(b)
1
Réglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 14 déclic(s) dans le sens (b)
Standard :
7 déclic(s) dans le sens (b)
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)
1. Boulon de réglage de la force d’amortisse-
ment à la compression
Réglage de l’amortissement à la
compression : Minimum (réglage souple) :
23 déclic(s) dans le sens (b)
Standard : 14 déclic(s) dans le sens (b)
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)(b)
(a)
1
UBN6F2F0.book Page 25 Monday, December 3, 2018 8:50 AM

Commandes et instruments
4-26
4
N.B. Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.
 Lorsque le dispositif de réglage de la
force d’amortissement est tourné
dans le sens (b), il risque de s’encli-
queter au-delà du nombre de réglages
minimum indiqué, cependant ces ré-
glages sont inefficaces et risquent
d’endommager la suspension.
FAU79933
Réglage du combiné ressort-
amortisseurCe modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente, la force
d’amortissement à la compression rapide
et la force d’amortissement à la compres-
sion lente peuvent être réglées.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage dans le sens (a) pour augmenter la précon-
trainte du ressort. Tourner l’écrou de
réglage dans le sens (b) pour diminuer
la précontrainte du ressort.
Le réglage de la précontrainte du res-
sort est déterminé en mesurant la dis-
tance A. Plus elle est longue, plus la
précontrainte du ressort est élevée ;
Plus elle est courte, plus la précon-
trainte du ressort est faible. 
Effectuer le réglage à l’aide de la
clé spéciale et de la rallonge in-
cluses dans la trousse de répara-
tion.
1. Contre-écrou
2. Écrou de réglage de la précontrainte du
ressort
3. Clé spéciale
4. Rallonge
1. Distance A
1
3
4
2
(a)
(b)
1
UBN6F2F0.book Page 26 Monday, December 3, 2018 8:50 AM

Commandes et instruments
4-27
4
3. Serrer le contre-écrou au couple spé-
cifié. ATTENTION : Toujours serrer
le contre-écrou de sorte qu’il
touche l’écrou d e réglage, puis le
serrer ensuite au couple spécifié.
[FCA10122]
Force d’amortissement à la d étente
Tourner le boulon de réglage dans le sens
(a) pour augmenter la force d’amortisse-
ment à la détente.
Tourner le boulon de réglage dans le sens
(b) pour diminuer la force d’amortissement
à la détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les déclics dans le sens (b).
N.B. Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.
 Lorsque le dispositif de réglage de la
force d’amortissement est tourné
dans le sens (b), il risque de s’encli- queter au-delà du nombre de réglages
minimum indiqué, cependant ces ré-
glages sont inefficaces et risquent
d’endommager la suspension.
Force
d’amortissement à la compres-
sion
Force d’amortissement à la compressionrapideTourner le boulon de réglage dans le sens
(a) pour augmenter la force d’amortisse-
ment à la compression.
Tourner le boulon de réglage dans le sens
(b) pour diminuer la force d’amortissement
à la compression.
Pour définir la force d’amortissement à la
compression, tourner le dispositif de ré-
glage dans le sens (a) jusqu’à ce qu’il s’ar-
rête, puis compter les tours dans le sens
(b).
Précontrainte
de ressort :
Minimum (réglage souple) :
Distance A = 84.9 mm (3.34 in)
Standard : Distance A = 89.9 mm (3.54 in)
Maximum (réglage dur) : Distance A = 92.9 mm (3.66 in)
Couple de serrage :
Contre-écrou : 28 N·m (2.8 kgf·m, 21 lb·ft)
1. Boulon de réglage de la force d’amortisse-
ment à la détente
Réglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 23 déclic(s) dans le sens (b)
Standard : 12 déclic(s) dans le sens (b)
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)
1
(a)
(b)
UBN6F2F0.book Page 27 Monday, December 3, 2018 8:50 AM

Commandes et instruments
4-28
4
N.B.Lorsque le dispositif de réglage de la force
d’amortissement est tourné dans le sens
(b), il risque de tourner au-delà du nombre
de réglages minimum indiqué, cependant
ces réglages sont inefficaces et risquent
d’endommager la suspension.
Force d’amortissement à la compressionlenteTourner le boulon de réglage dans le sens
(a) pour augmenter la force d’amortisse-
ment à la compression.
Tourner le boulon de réglage dans le sens
(b) pour diminuer la force d’amortissement
à la compression.
Pour définir la force d’amortissement à la
compression, tourner le dispositif de ré-
glage dans le sens (a) jusqu’à ce qu’il s’ar-
rête, puis compter les déclics dans le sens
(b).
N.B. Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.
 Lorsque le dispositif de réglage de la
force d’amortissement est tourné
dans le sens (b), il risque de s’encli-
queter au-delà du nombre de réglages
minimum indiqué, cependant ces ré-
glages sont inefficaces et risquent
d’endommager la suspension.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.

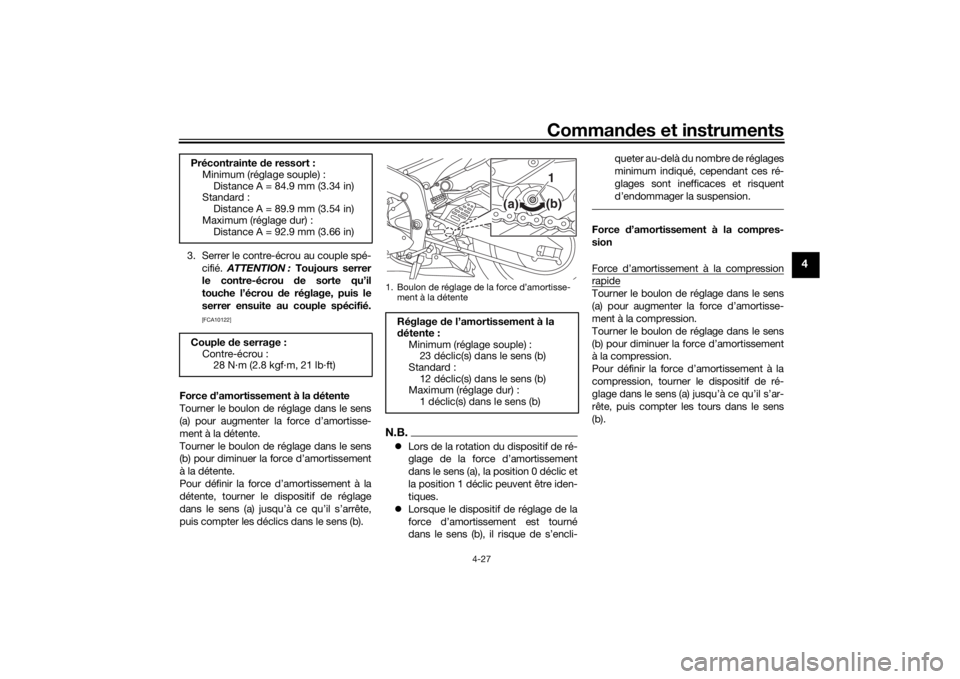

1. Boulon de réglage de la force d’amortisse- ment à la compression rapideRéglage d’amortissement à la com-
pression rapi de
Minimum (réglage souple) : 5.5 tour(s) dans le sens (b)
Standard : 3 tour(s) dans le sens (b)
Maximum (réglage dur) :
0 tour(s) dans le sens (b)
1
(a)
(b)
1. Boulon de réglage de la force d’amortisse-
ment à la compression lente
1
(a)
(b)
Réglage d’amortissement à la com-
pression lente
Minimum (réglage souple) :18 déclic(s) dans le sens (b)
Standard :
14 déclic(s) dans le sens (b)
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)
UBN6F2F0.book Page 28 Monday, December 3, 2018 8:50 AM

Commandes et instruments
4-29
4
 Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d ’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU15283
Système EXUPLe véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du diamètre intérieur du
tube d’échappement, permet d’accroître le
rendement du moteur. Un servomoteur
commandé électroniquement règle en per-
manence la valve en fonction du régime du
moteur.ATTENTION
FCA10192
 Le système EXUP a été réglé à
l’usine Yamaha après de nombreux
essais. Toute mo dification des ré-
glages effectuée par une personne
ne possé dant pas les connaissan-
ces techniques requises pourrait
provoquer une baisse du rend e-
ment du moteur, voire son end om-
magement.
 Si le système EXUP n’est pas au-
dible lorsque le contact est mis, le
faire contrôler par un concession-
naire Yamaha.
FAU70641
Connecteur pour accessoire à
courant continuCe véhicule est équipé d’un connecteur
pour accessoires à courant continu.
Consulter le concessionnaire Yamaha local
avant de monter tout accessoire.
UBN6F2F0.book Page 29 Monday, December 3, 2018 8:50 AM

Commandes et instruments
4-30
4
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’ allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAU57952
Coupe-circuit d’allumage Ce dispositif empêche le démarrage du
moteur en prise tant que le levier d’em-
brayage n’est pas tiré et que la béquille la-
térale n’est pas relevée. Il arrête également
le moteur si la béquille latérale est abaissée
alors qu’un rapport est engagé.
Contrôler régulièrement ce système via la
procédure suivante.N.B. Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.
 Voir les pages 4-2 et 4-3 pour des in-
formations sur le fonctionnement des
contacteurs.
UBN6F2F0.book Page 30 Monday, December 3, 2018 8:50 AM
