2019 YAMAHA YZF-R125 stop start

Functies van instrumenten en bedieningselementen
3-12
3
DAU1234M
Stuurschakelaars
Links
Rechts
DAUM4030Dimlichtschakelaar/
lichtsignaalschakelaar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dim-
licht staan.
OPMERKING
Als de schakelaar op dimlicht wordt inge-
steld, gaan beide koplampen branden.Als de schakelaar op grootlicht wordt inge-
steld, gaan beide koplampen branden.
DAU12461Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12663Noodstopschakelaar “ / ”
Zet deze schakelaar op “ ” (run) alvorens
de motor te starten. Zet deze schakelaar
op “ ” (stop) om de motor uit te schakelen
in een noodgeval, zoals wanneer de machi-
ne omslaat of als de gaskabel blijft hangen.
DAU12713Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-2 voor
startinstructies voordat u de motor start.
DAU42342Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje kan
gaan branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
1. Dimlichtschakelaar/lichtsignaalschakelaar
“ / /PASS”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”
ZAUM1583
1
2
3
ZAUM1584
1
2
UB5GD0D0.book Page 12 Monday, August 20, 2018 9:05 AM

Functies van instrumenten en bedieningselementen
3-22
3

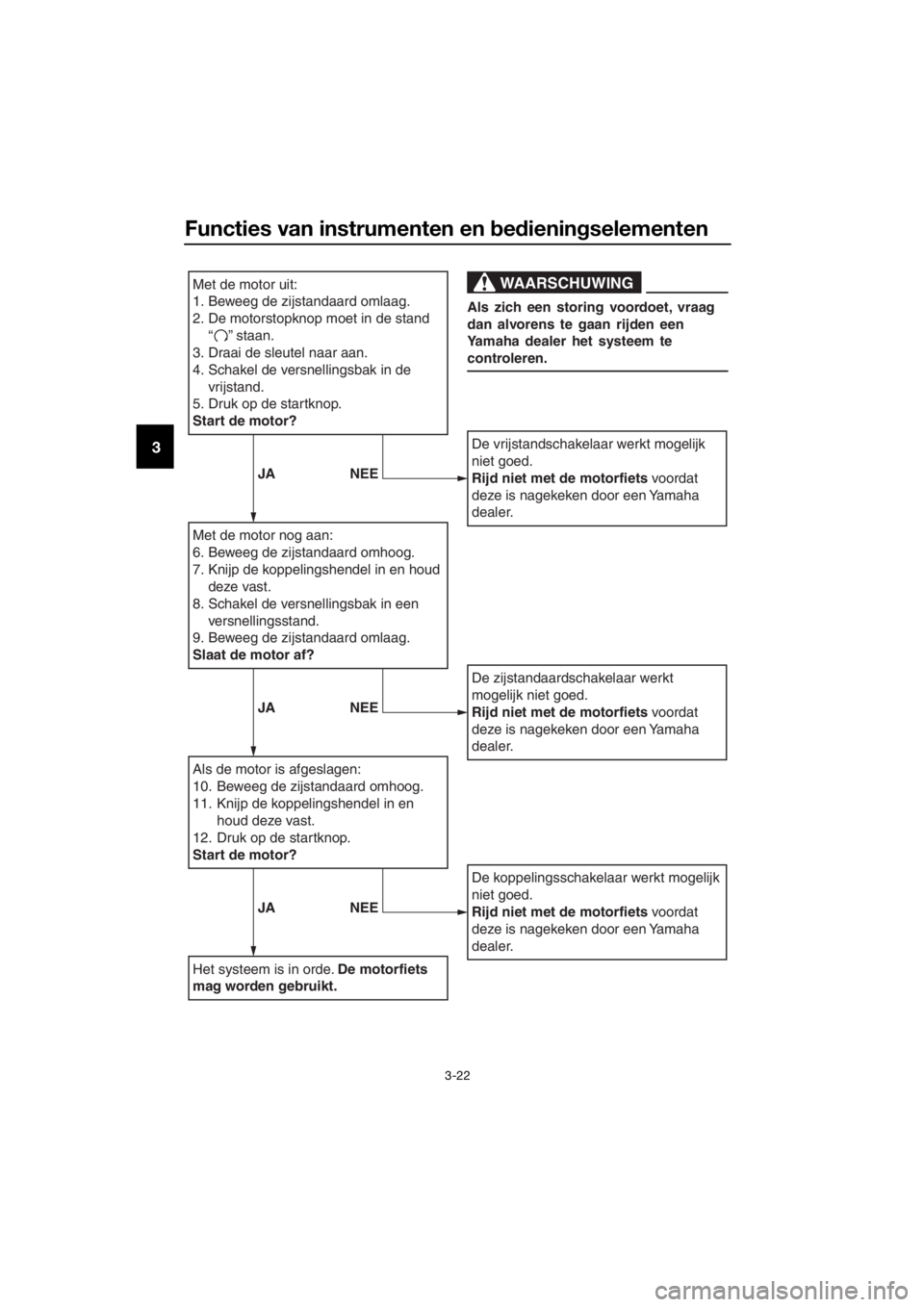

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2.
De motorstopknop moet in de stand
“ ” staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de
vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd
deze vast.
8. Schakel de versnellingsbak in een
versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en
houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets
mag worden gebruikt.
De vrijstandschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De koppelingsschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Als zich een storing voordoet, vraag
dan alvorens te gaan rijden een
Yamaha dealer het systeem te
controleren.
JA NEE
JA NEE
JA NEE
UB5GD0D0.book Page 22 Friday, August 17, 2018 1:56 PM

Gebruik en belangrijke rij-informatie
5-2
5
DAUM4021
De motor starten
Zet onder normale omstandigheden de ver-
snellingsbak in de vrijstand alvorens de
motor te starten. Om de motor te starten
met een versnelling ingeschakeld, moet de
zijstandaard zijn opgeklapt en moet de
koppelingshendel zijn ingeknepen.
Om de motor te starten
1. Zet de noodstopschakelaar in de
startpositie en draai het contactslot
naar de stand ON.
2. Controleer of de volgende lampjes en-
kele seconden oplichten en dan uit-
gaan.
Waarschuwingslampje motor-
storing
Waarschuwingslampje koelvloei-
stof
Controlelampje schakelmoment
OPMERKING
Het ABS-waarschuwingslampje moet
uitgaan wanneer een rijsnelheid van
10 km/h (6 mi/h) of hoger wordt be-
reikt.
Het vrijstandcontrolelampje dient te
branden wanneer de versnellingsbak
in de vrijstand staat.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealer
om de machine te controleren.
3. Zet de versnellingsbak in de vrijstand.
4. Druk op de startknop om via de start-
motor de motor te starten.
Laat de startknop los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.
LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
UB5GD0D0.book Page 2 Friday, August 17, 2018 1:56 PM

Periodiek onderhoud en afstelling
6-38
6
Oververhitte motor
WAARSCHUWING
DWA10401
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloei-
stofradiator nog heet zijn. Hete vloeistof en stoom kan naar buiten spuiten en zo
ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek,
bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan lang-
zaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen.
Druk de d
op omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder
de dop.
OPMERKING
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit
moet wel zo snel mogelijk door de voorgeschreven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in
het reservoir en in de
radiator.Vul koelvloeistof bij.
(Zie OPMERKING.)
Het koelvloeistofniveau
is in orde.
Er is geen lekkage.
Er is lekkage.
Het koelvloeistofniveau
is laag. Controleer het
koelsysteem op
lekkage.
Vraag een Yamaha
dealer het koelsysteem
te controleren en te
repareren.
Start de motor. Vraag een Yamaha dealer het
koelsysteem te controleren en te repareren als de
motor opnieuw oververhit raakt.
UB5GD0D0.book Page 38 Friday, August 17, 2018 1:56 PM

10-1
10
Index
A
Aandrijfketting, reinigen en smeren ...... 6-26
ABS ....................................................... 3-15
ABS-waarschuwingslampje .................... 3-3
Accu ...................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-29
Achterlicht/remlichtunit ......................... 6-34
B
Banden ................................................. 6-17
Bougie, controleren ................................ 6-9
Brandstof .............................................. 3-16
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4
C
Claxonschakelaar ................................. 3-12
Contactslot/stuurslot .............................. 3-1
Controlelampje grootlicht ....................... 3-2
Controlelampje richtingaanwijzers .......... 3-2
Controlelampje schakelmoment ............. 3-3
Controlelampjes en
waarschuwingslampjes ........................ 3-2
D
De motor starten ..................................... 5-2
Diagnosestekkers ................................... 9-2
Dimlichtschakelaar/
lichtsignaalschakelaar ........................ 3-12
G
Gasgreep en gaskabel, controleren en
smeren................................................ 6-27
Gereedschapsset.................................... 6-2
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-35
Gloeilamp van kentekenverlichting,
vervangen ........................................... 6-35
I
Identificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4
K
Kabels, controleren en smeren ............. 6-27
Klepspeling ........................................... 6-16
Koelvloeistof ......................................... 6-13
Koppelingshendel ................................. 3-13
Koppelingshendel, vrije slag
afstellen .............................................. 6-20
L
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-14
M
Matkleur, let op ....................................... 7-1
Modelinformatiesticker ........................... 9-1Motorolie en oliefilterelement ............... 6-10
Multifunctionele meter ............................ 3-4
N
Noodstopschakelaar ............................ 3-12
O
Onderhoud en smering, periodiek.......... 6-4
Onderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets.......... 6-36
Overloopslang brandstoftank ............... 3-18
P
Parkeren ................................................. 5-5
Plaats van de onderdelen....................... 2-1
Problemen oplossen ............................ 6-36
R
Registratie van gegevens, voertuig ........ 9-2
Rem- en koppelingshendels,
controleren en smeren ....................... 6-28
Rem- en schakelpedalen, controleren
en smeren .......................................... 6-28
Remhendel ........................................... 3-14
Remlichtschakelaars ............................ 6-22
Rempedaal ........................................... 3-14
Remvloeistofniveau, controleren .......... 6-23
Remvloeistof, verversen ....................... 6-24
Richtingaanwijzerschakelaar ................ 3-12
S
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-13
Serienummer motorblok......................... 9-1
Spanning aandrijfketting ...................... 6-25
Specificaties ........................................... 8-1
Stalling.................................................... 7-4
Startknop.............................................. 3-12
Startspersysteem ................................. 3-21
Stationair toerental ............................... 6-15
Storingzoekschema’s ........................... 6-37
Stroomlijnpanelen, verwijderen en
aanbrengen .......................................... 6-7
Stuurschakelaars .................................. 3-12
Stuursysteem, controleren ................... 6-30
T
Tankdop ............................................... 3-16
U
Uitlaatkatalysator.................................. 3-18
V
Veiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer .................. 9-1
Voertuigverlichting................................ 6-34
