Periodiskt underhåll och justering
6-28
6
MAU23292
Kontroll av hjullager
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU50292

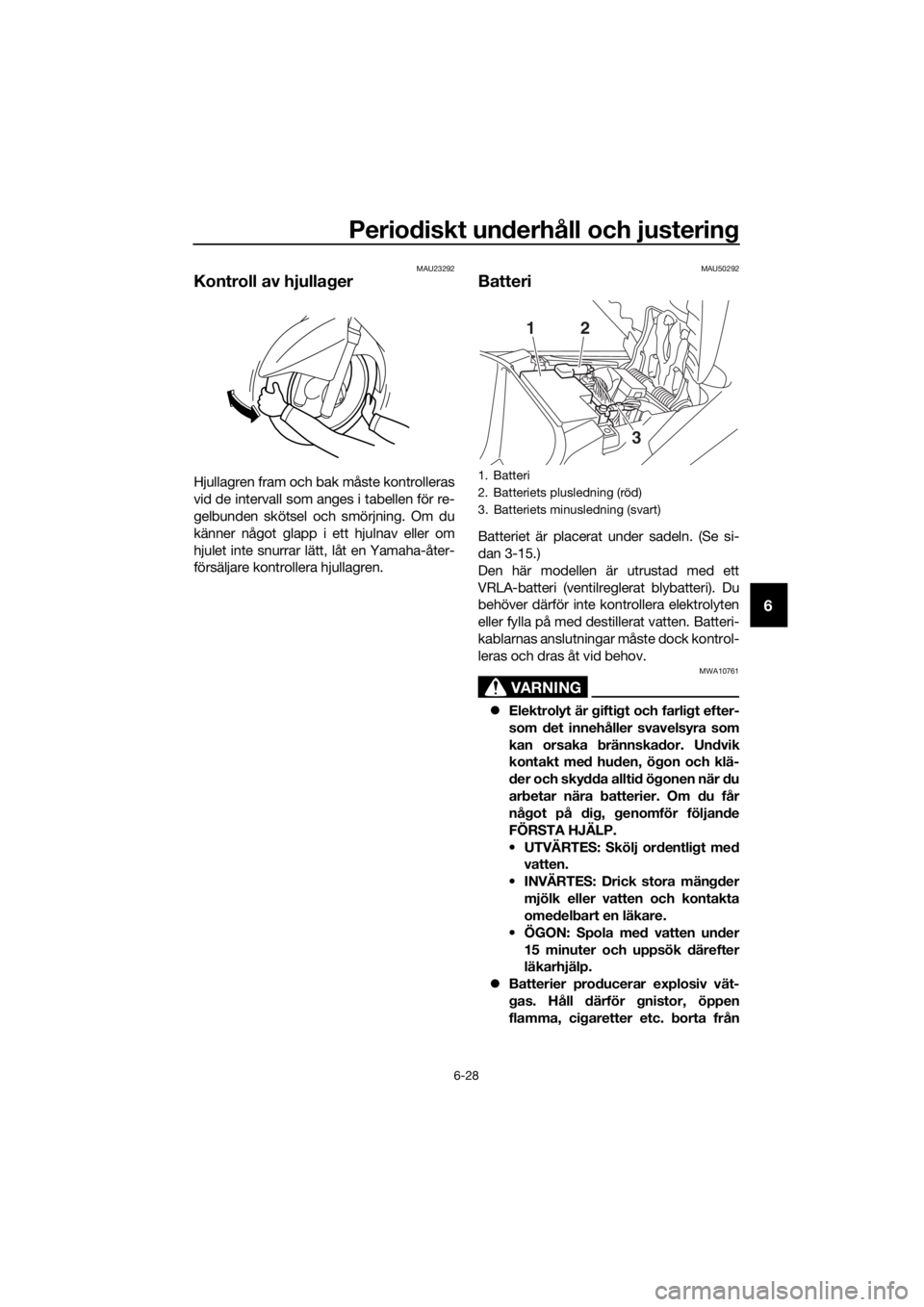

Batteri
Batteriet är placerat under sadeln. (Se si-
dan 3-15.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
UTVÄRTES: Skölj ordentligt med
vatten.
INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
12
3
UBV3M0M0.book Page 28 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-29
6
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.
För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till-
baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
UBV3M0M0.book Page 29 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-30
6
MAU66795

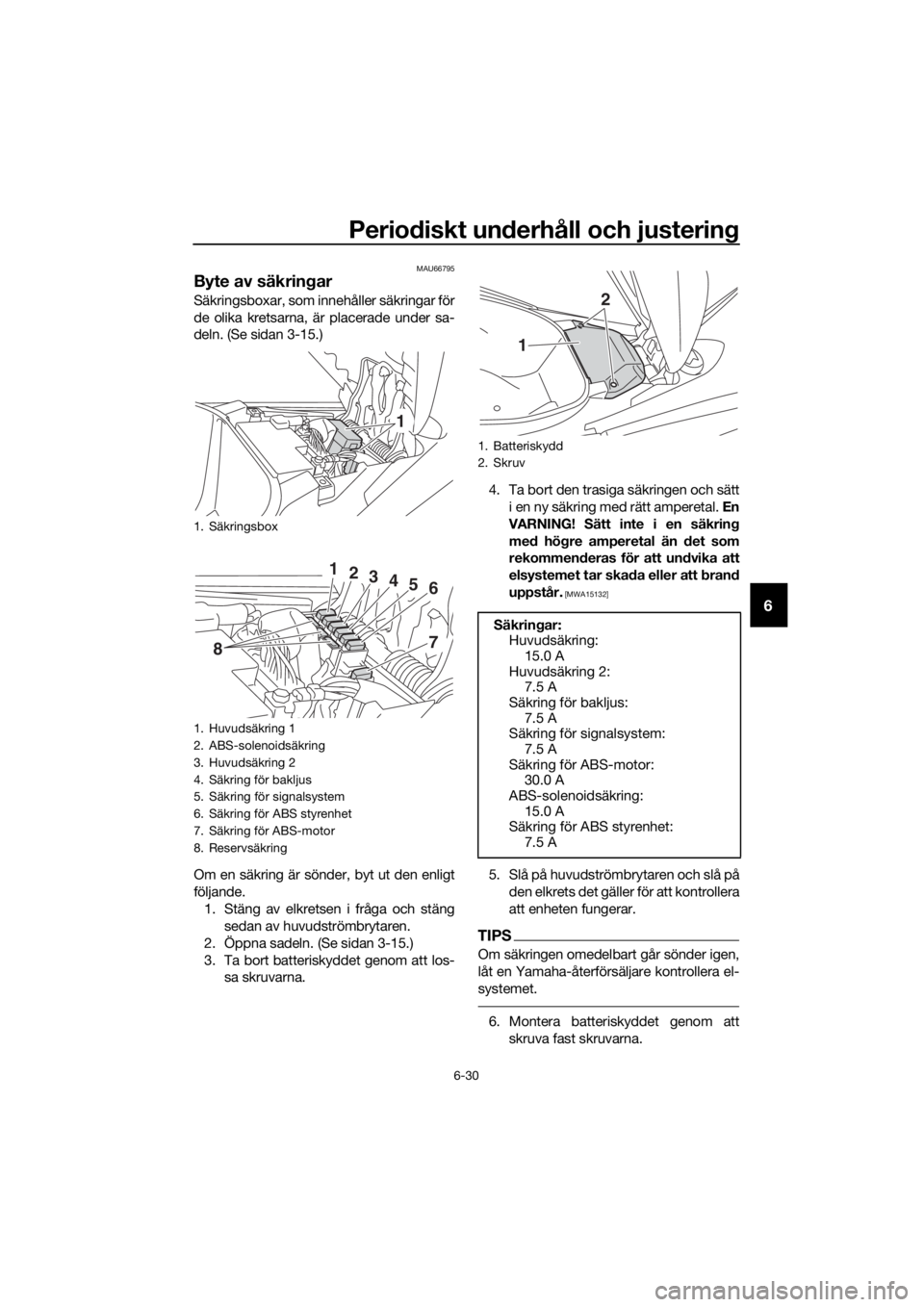

Byte av säkringar
Säkringsboxar, som innehåller säkringar för
de olika kretsarna, är placerade under sa-
deln. (Se sidan 3-15.)
Om en säkring är sönder, byt ut den enligt
följande.
1. Stäng av elkretsen i fråga och stäng
sedan av huvudströmbrytaren.
2. Öppna sadeln. (Se sidan 3-15.)
3. Ta bort batteriskyddet genom att los-
sa skruvarna.4. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal. En
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
5. Slå på huvudströmbrytaren och slå på
den elkrets det gäller för att kontrollera
att enheten fungerar.
TIPS
Om säkringen omedelbart går sönder igen,
låt en Yamaha-återförsäljare kontrollera el-
systemet.
6. Montera batteriskyddet genom att
skruva fast skruvarna.
1. Säkringsbox
1. Huvudsäkring 1
2. ABS-solenoidsäkring
3. Huvudsäkring 2
4. Säkring för bakljus
5. Säkring för signalsystem
6. Säkring för ABS styrenhet
7. Säkring för ABS-motor
8. Reservsäkring
1
123456
78
1. Batteriskydd
2. Skruv
Säkringar:
Huvudsäkring:
15.0 A
Huvudsäkring 2:
7.5 A
Säkring för bakljus:
7.5 A
Säkring för signalsystem:
7.5 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för ABS styrenhet:
7.5 A
1
2
UBV3M0M0.book Page 30 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-31
6
7. Stäng sadeln.MAU62850
Strålkastarlampa
Denna modell är utrustad med en strålkas-
tare av LED-typ.
Om en strålkastare inte tänds ska du be en
Yamaha-återförsäljare kontrollera elkret-
sen.
VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
UBV3M0M0.book Page 31 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-32
6
MAU67290

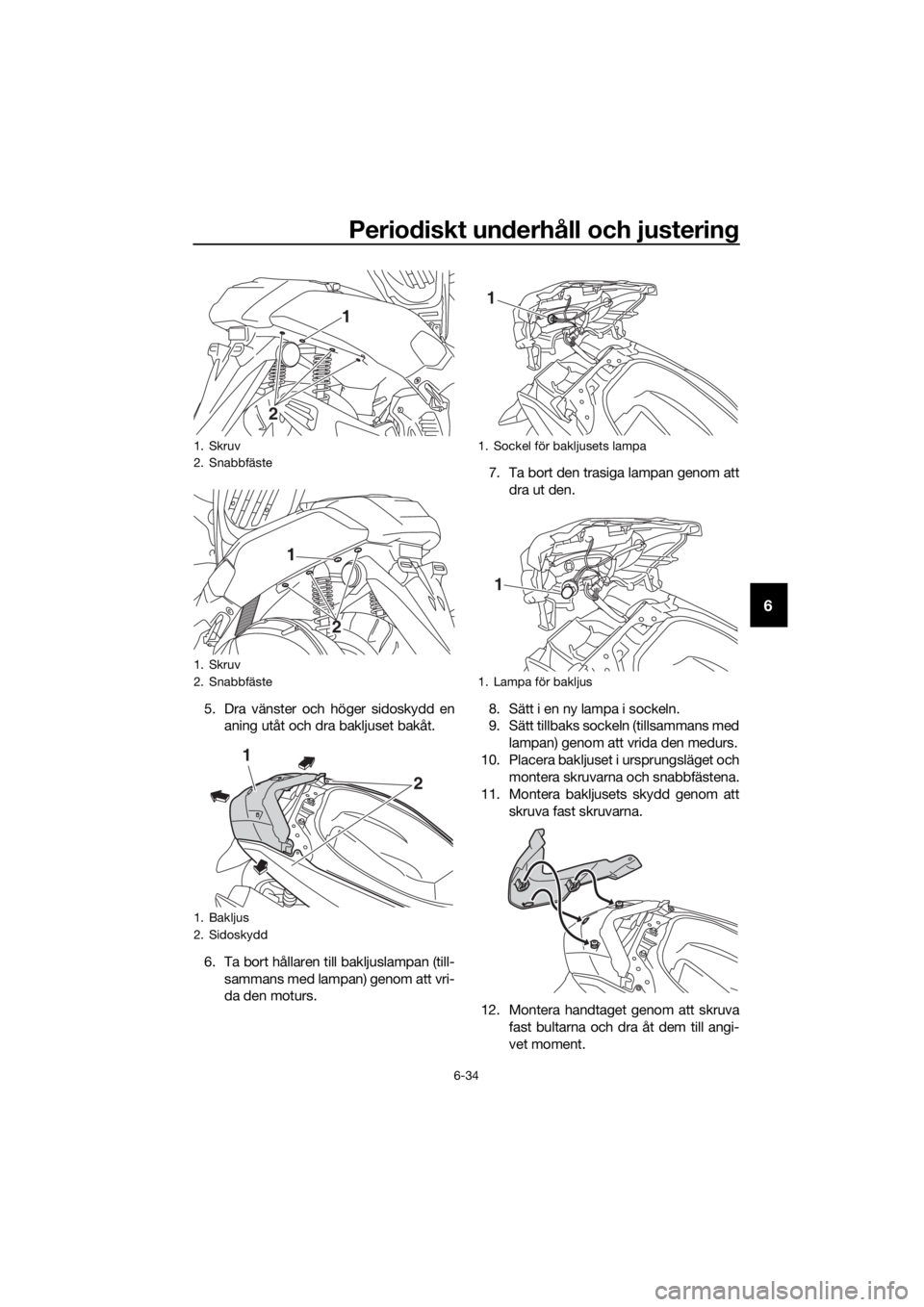

Byte av parkeringsljuslampa
Denna modell är utrustad med två parke-
ringsljus. Om en parkeringsljuslampa går
sönder, byt ut den enligt följande.
1. Ta bort vindrutan genom att skruva
loss skruvarna.
2. Ta bort skyddet över strålkastaren ge-
nom att lossa bultarna.
3. Ta bort parkeringsljusets lampsockel
(tillsammans med lampan) genom att
vrida sockeln moturs.4. Ta bort den trasiga lampan genom att
dra ut den.
5. Sätt i en ny lampa i sockeln.
6. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
7. Montera skyddet över strålkastaren
genom att skruva fast bultarna.
8. Sätt tillbaks vindrutan och skruva fast
skruvarna.
1. Vindruta
2. Skruv
1. Skydd över strålkastare
2. Bult
22
1
2
1
1. Sockel för parkeringsljusets lampa
1. Parkeringsljusets lampa
1
1
UBV3M0M0.book Page 32 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-33
6
MAU67300
Bromsljus
Denna modell är utrustad med ett broms-
ljus av LED-typ.
Om bromsljuset inte tänds bör du låta en
Yamaha-återförsäljare kontrollera det.
MAU67310
Byta bakljusets lampa

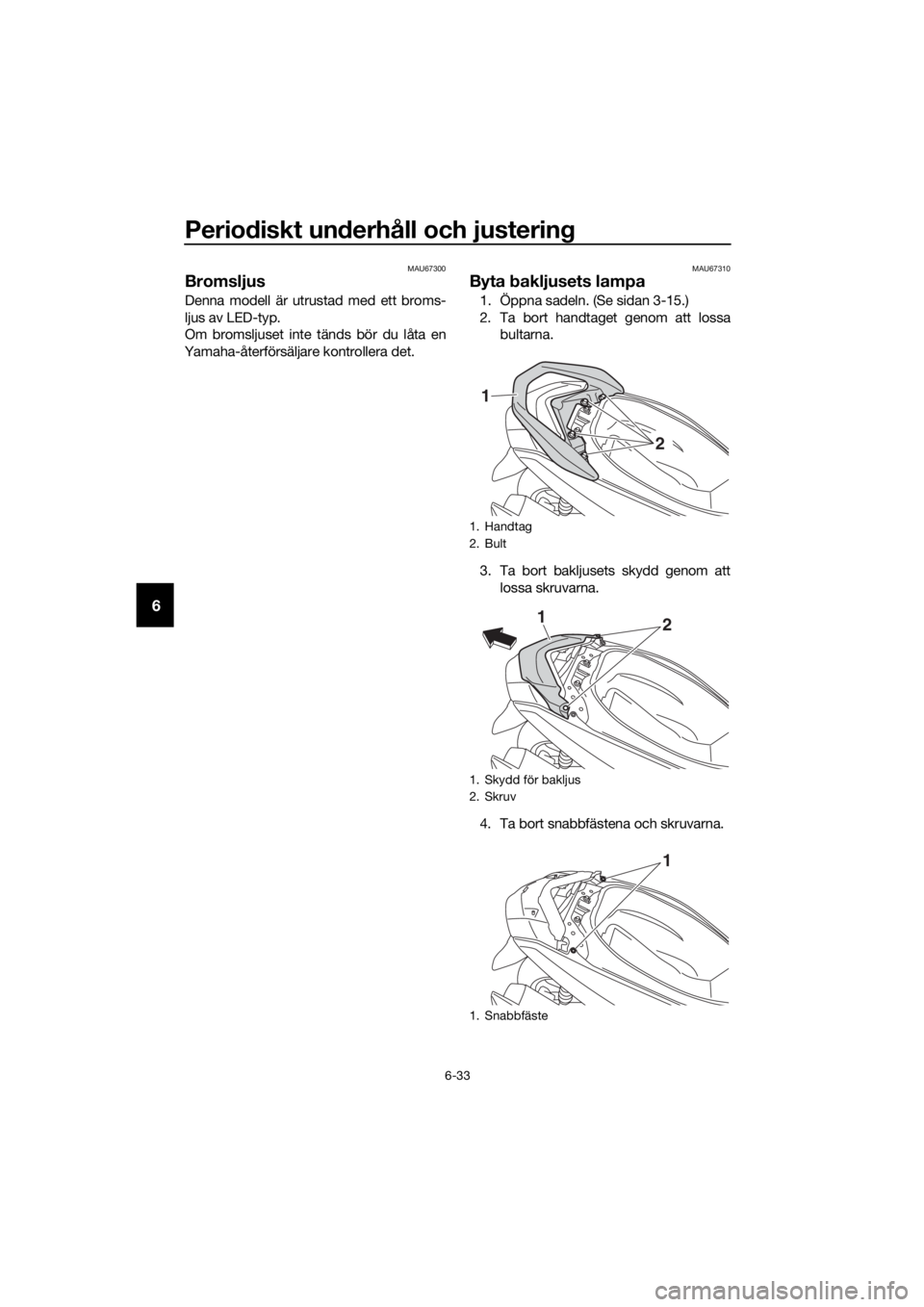

1. Öppna sadeln. (Se sidan 3-15.)
2. Ta bort handtaget genom att lossa
bultarna.
3. Ta bort bakljusets skydd genom att
lossa skruvarna.
4. Ta bort snabbfästena och skruvarna.
1. Handtag
2. Bult
1. Skydd för bakljus
2. Skruv
1. Snabbfäste
1
2
12
1
UBV3M0M0.book Page 33 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-34
6
5. Dra vänster och höger sidoskydd en
aning utåt och dra bakljuset bakåt.
6. Ta bort hållaren till bakljuslampan (till-
sammans med lampan) genom att vri-
da den moturs.7. Ta bort den trasiga lampan genom att
dra ut den.
8. Sätt i en ny lampa i sockeln.
9. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
10. Placera bakljuset i ursprungsläget och
montera skruvarna och snabbfästena.
11. Montera bakljusets skydd genom att
skruva fast skruvarna.
12. Montera handtaget genom att skruva
fast bultarna och dra åt dem till angi-
vet moment.
1. Skruv
2. Snabbfäste
1. Skruv
2. Snabbfäste
1. Bakljus
2. Sidoskydd
21
1
2
1
2
1. Sockel för bakljusets lampa
1. Lampa för bakljus
1
1
UBV3M0M0.book Page 34 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-35
6
13. Stäng sadeln.
MAU43054

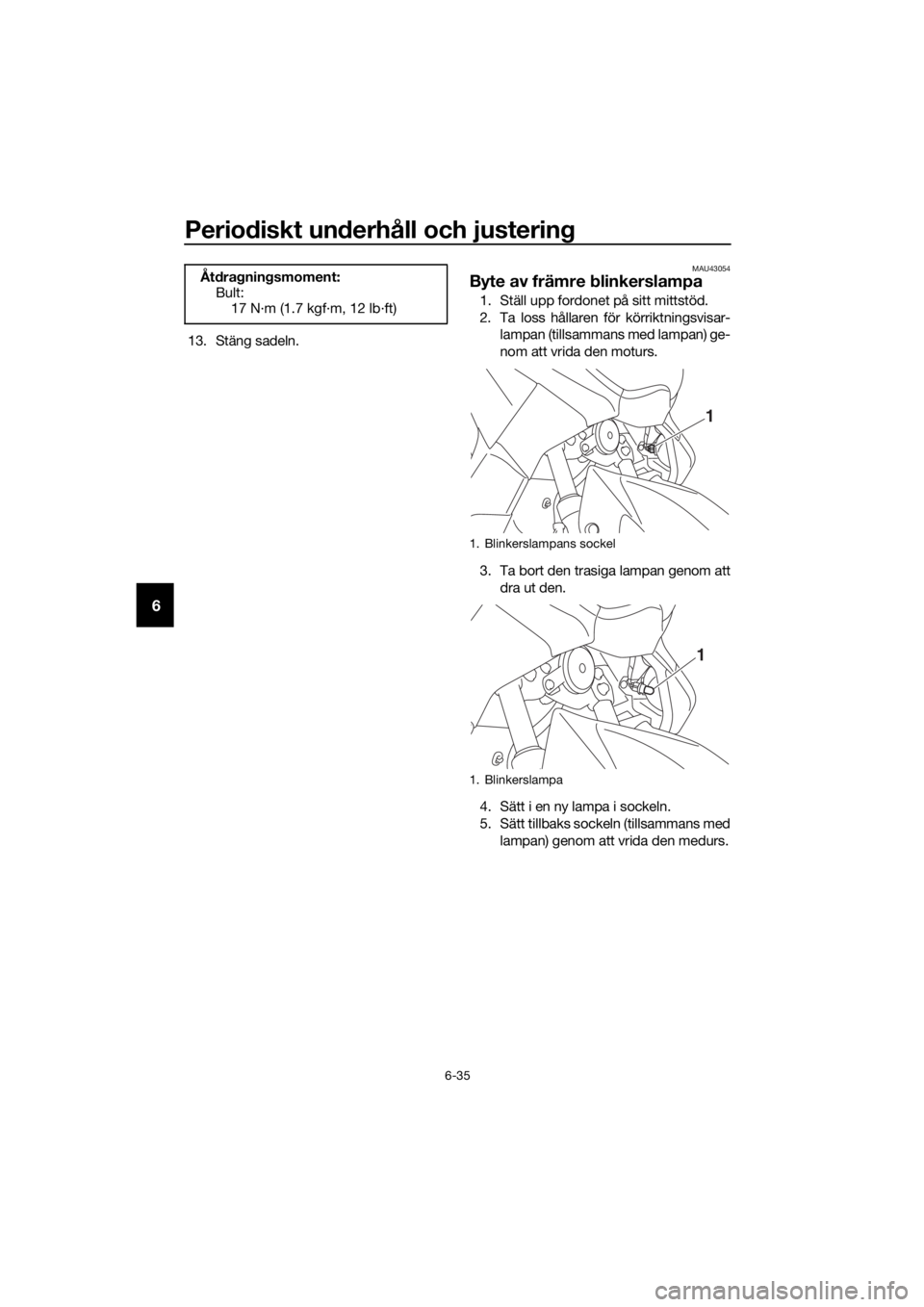

Byte av främre blinkerslampa
1. Ställ upp fordonet på sitt mittstöd.
2. Ta loss hållaren för körriktningsvisar-
lampan (tillsammans med lampan) ge-
nom att vrida den moturs.
3. Ta bort den trasiga lampan genom att
dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs. Åtdragningsmoment:
Bult:
17 N·m (1.7 kgf·m, 12 lb·ft)
1. Blinkerslampans sockel
1. Blinkerslampa
1
1
