2019 YAMAHA NMAX 125 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-16
6
9. Togliere il tappo serbatoio liquido re-
frigerante e poi capovolgere il serba-
toio liquido refrigerante per svuotarlo.
10. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con
acqua di rubinetto pulita.
11. Installare il serbatoio liquido refrige-
rante installando il bullone.
12. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia
di serraggio secondo specifica.
13. Installare la vite drenaggio liquido re-
frigerante e il nuovo O-ring.
14. Versare il liquido refrigerante consi-
gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
15. Versare il liquido refrigerante consi-
gliato nel radiatore fino a riempirlo.
16. Installare il tappo radiatore, accendere
il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
17. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccarefino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
18. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
19. Installare il coperchio radiatore instal-
lando i bulloni.
20. Installare i pannelli.
Coppia di serraggio:
Bullone drenaggio liquido refrige-
rante:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liquido refrigerante:
Radiatore (circuito compreso):
0.46 L (0.49 US qt, 0.40 Imp.qt)
Serbatoio liquido refrigerante (fino
al riferimento livello max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBV3H0H0.book Page 16 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione periodiche
6-17
6
HAU67174
Elementi filtranti del filtro aria e
del carter cinghia trapezoidale
Si deve sostituire l’elemento filtrante e puli-
re l’elemento filtrante carter cinghia trape-
zoidale agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Controllare più spesso gli elementi fil-
tranti se si percorrono zone molto umide o
polverose. Il tubetto ispezione cassa filtro e
il tubetto ispezione cassa filtro carter cin-
ghia trapezoidale devono essere controllati
di frequente ed eventualmente puliti.
Pulizia del tubetto ispezione cassa filtro
1. Controllare se il tubo sul retro della
cassa filtro contiene depositi di spor-
co o d’acqua.
2. In presenza di polvere o di acqua, to-
gliere il tubo dal morsetto, pulirlo e poi
installarlo nuovamente.
NOTA
Se si è trovata sporcizia o acqua nel tubo di

non sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.
Sostituzione elemento filtrante
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere il coperchio cassa filtro to-
gliendo le viti.3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
ATTENZIONE
HCA21220
zSi deve sostituire l’elemento filtran-
te agli intervalli specificati nella ta-
bella della manutenzione periodica
e lubrificazione.
zL’elemento filtrante richiede una
sostituzione più frequente se si per-
corrono zone molto umide o polve-
rose.
1. Tubo d’ispezione del filtro dell’aria
1
1.
2. Vite
1.
2
21
1
UBV3H0H0.book Page 17 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione periodiche
6-18
6
zNon pulire l’elemento filtrante con
aria compressa.
5. Installare il coperchio cassa filtro in-
stallando le viti.

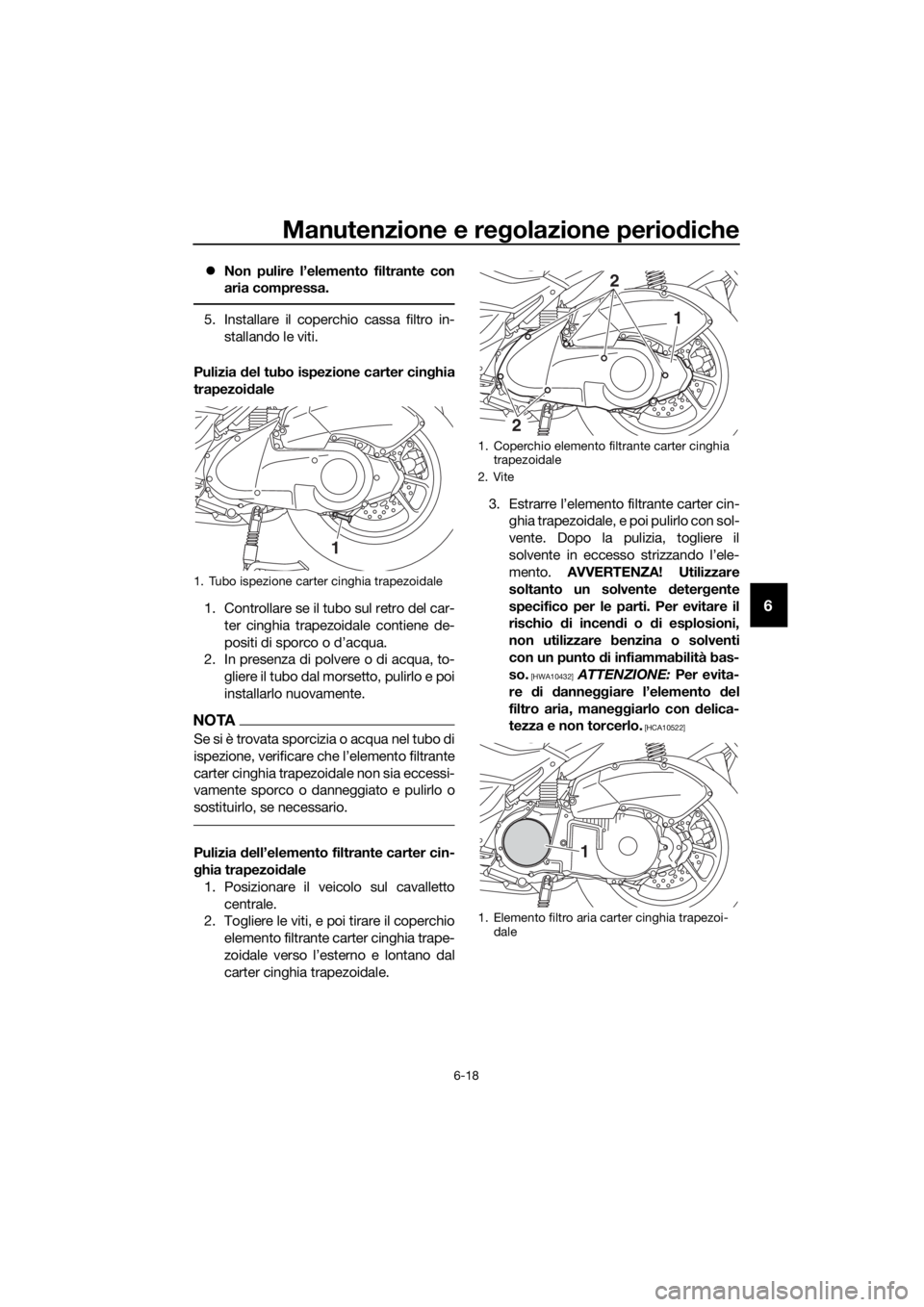

Pulizia del tubo ispezione carter cinghia
trapezoidale
1. Controllare se il tubo sul retro del car-
ter cinghia trapezoidale contiene de-
positi di sporco o d’acqua.
2. In presenza di polvere o di acqua, to-
gliere il tubo dal morsetto, pulirlo e poi
installarlo nuovamente.
NOTA
Se si è trovata sporcizia o acqua nel tubo di

carter cinghia trapezoidale non sia eccessi-
vamente sporco o danneggiato e pulirlo o
sostituirlo, se necessario.
Pulizia dell’elemento filtrante carter cin-
ghia trapezoidale
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere le viti, e poi tirare il coperchio
elemento filtrante carter cinghia trape-
zoidale verso l’esterno e lontano dal
carter cinghia trapezoidale.3. Estrarre l’elemento filtrante carter cin-
ghia trapezoidale, e poi pulirlo con sol-
vente. Dopo la pulizia, togliere il
solvente in eccesso strizzando l’ele-
mento. AVVERTENZA! Utilizzare
soltanto un solvente detergente
specifico per le parti. Per evitare il
rischio di incendi o di esplosioni,
non utilizzare benzina o solventi
con un punto di infiammabilità bas-
so.
[HWA10432] ATTENZIONE: Per evita-
re di danneggiare l’elemento del
filtro aria, maneggiarlo con delica-
tezza e non torcerlo.
[HCA10522]
1. Tubo ispezione carter cinghia trapezoidale
1
1. Coperchio elemento filtrante carter cinghia
trapezoidale
2. Vite
1. Elemento filtro aria carter cinghia trapezoi-
dale
2
2
1
1
UBV3H0H0.book Page 18 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione periodiche
6-19
6
4. Applicare l’olio del tipo consigliato
sull’intera superficie del materiale
spugnoso e poi strizzarlo per eliminare
l’olio in eccesso.
NOTA
zL’elemento filtrante deve essere ba-
gnato, ma non gocciolante.
zVerificare che l’elemento filtrante non
sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.
5. Inserire l’elemento nel carter cinghia
trapezoidale.
6. Installare il coperchio elemento filtran-
te installando le viti.
HAU21386
Controllo del gioco della mano-
pola acceleratore
Misurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha. Olio consigliato:
Olio Yamaha per filtri spugnosi op-
pure un’altra qualità di olio per filtri
d’aria spugnosi
1. Gioco della manopola acceleratore
Gioco della manopola acceleratore:
3.0–5.0 mm (0.12–0.20 in)
1
UBV3H0H0.book Page 19 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione periodiche
6-20
6
HAU21402
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU69760
Pneumatici
I pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
seguito della perdita del controllo.
zControllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
zSi deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
UBV3H0H0.book Page 20 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-21
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTA
I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
z Fare sostituire i pneumatici ecces-
sivamente consumati d a un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo d el veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
z Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
z Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatico in gomma.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
Pressione pneumatici (misurata a
pneumatici fre
ddi):
1 persona: Anteriore: 150 kPa (1.50 kgf/cm², 22 psi)
Posteriore:
2

persone:
Anteriore: 150 kPa (1.50 kgf/cm², 22 psi)
Posteriore:
C

arico massimo*:
168 kg (370 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori 1. Fianco del pneumatico
2. Profondità battistrada
Profon dità battistra da minima (an-
teriore e posteriore):
1.6 mm (0.06 in)
UBV3H0H0.book Page 21 Wednesday, October 12, 2016 5:27 PM
250 kPa (2.50 kgf/cm², 36 psi)
250 kPa (2.50 kgf/cm², 36 psi)

Manutenzione e regolazione periodiche
6-22
6
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
HAU21963
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
zPrima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
zIn caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici. Pneumatico anteriore:
Dimensioni:
110/70-13M/C 48P
Produttore/modello:
DUNLOP/SCOOTSMART
Pneumatico posteriore:
Dimensioni:
130/70-13M/C 57P
Produttore/modello:
DUNLOP/SCOOTSMART
UBV3H0H0.book Page 22 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione periodiche
6-23
6
HAU50861
Controllo gioco delle leve freno
anteriore e posteriore
Anteriore
Posteriore
Non ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU22393
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22432Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
1. Assenza di gioco leva freno
1. Assenza di gioco leva freno
1
1
1.
no
1
1
UBV3H0H0.book Page 23 Wednesday, October 12, 2016 5:27 PM
