Commandes et instruments
3-5
3
FAU73120
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste al-
lumé ou s’il clignote selon une séquence
particulière (si un problème est détecté
dans le système antidémarrage, le témoin
de ce système clignote selon une sé-
quence particulière), faire contrôler le véhi-
cule par un concessionnaire Yamaha.N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-
deur. Dans ce cas, procéder comme suit. 1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAU76325

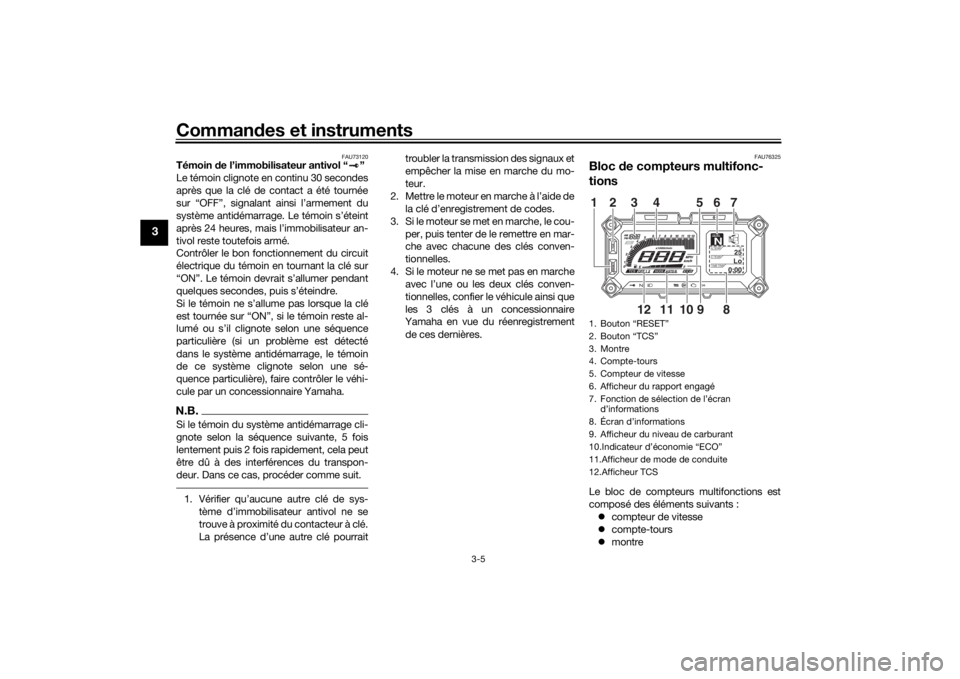

Bloc de compteurs multifonc-
tionsLe bloc de compteurs multifonctions est
composé des éléments suivants :
 compteur de vitesse
 compte-tours
 montre1. Bouton “RESET”
2. Bouton “TCS”
3. Montre
4. Compte-tours
5. Compteur de vitesse
6. Afficheur du rapport engagé
7. Fonction de sélection de l’écran
d’informations
8. Écran d’informations
9. Afficheur du niveau de carburant
10.Indicateur d’économie “ECO”
11.Afficheur de mode de conduite
12.Afficheur TCS
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
891011
12
12 3 4 56
7
UB5CF1F0.book Page 5 Monday, August 6, 2018 9:49 AM

Commandes et instruments
3-6
3
 afficheur du niveau de carburant
 indicateur d’économie
 afficheur du rapport engagé
 afficheur de mode de conduite
 afficheur TCS
 écran d’informations
 afficheur des modes de réglage
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le con ducteur et augmente
ainsi les risques d ’accident.N.B. Le contacteur de sélection “ / ”
et le contacteur de menu “MENU”
sont situés sur la poignée gauche.
Ces contacteurs permettent de
contrôler ou de modifier les réglages
du bloc de compteurs multifonctions.
 QS requiert un accessoire et ne peut
pas être sélectionné.
 La clé doit être tournée sur la position
“ON” avant d’utiliser les contacteurs
aux poignées et les boutons.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
N.B.Pour passer des kilomètres aux miles, et
vice-versa, se reporter à la page 3-11.Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque la clé est tournée sur la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.ATTENTION
FCA23050
Ne pas faire fonctionner le moteur dans
la zone de haut régime du compte-tours.
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1. Compteur de vitesse
12
1
1. Compte-tours
2. Zone de haut régime
12
UB5CF1F0.book Page 6 Monday, August 6, 2018 9:49 AM

Commandes et instruments
3-9
3
 totalisateur journalier de la réserve de
carburant
 temps écoulé
 température de l’air
 température du liquide de refroidisse-
ment
 consommation moyenne de carburant
 consommation instantanée de carbu-
rantN.B.Vous pouvez sélectionner les éléments affi-
chés dans chaque écran d’informations.
Voir Mode de réglage à la page 3-11.Compteur kilométrique et compteurs
journaliers
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule. Les totalisateurs journaliers “TRIP-1” et
“TRIP-2” affichent la distance parcourue
depuis leur dernière remise à zéro.
Pour remettre un totalisateur journalier à
zéro, utiliser le contacteur de sélection pour
afficher le totalisateur journalier à remettre
à zéro. Appuyer ensuite brièvement sur le
bouton “RESET” afin que le totalisateur
journalier clignote, puis pousser de nou-
veau le bouton “RESET” pendant deux se-
condes.
N.B.
Le compteur kilométrique se bloque à
999999.
 Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.Totalisateur journalier de la réserve de
carburant
Lorsqu’il ne reste qu’environ 2.6 L (0.69 US
gal, 0.57 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant commence à clignoter. L’affi- chage passe en mode totalisateur de la ré-
serve “TRIP-F” et commence à indiquer la
distance parcourue depuis ce point.
Dans ce cas, appuyer sur le contacteur de
sélection pour modifier l’affichage dans
l’ordre suivant :
TRIP-F
→ Affichage–1 → Affichage–2 →
Affichage–3 → TRIP-F
Après que le plein a été refait, le totalisateur
de la réserve peut êt re manuellement remis
à zéro immédiatement, il se remet sinon au-
tomatiquement à zéro après avoir parcouru
5 km (3 mi). Lorsque le totalisateur de la ré-
serve est remis à zéro, il disparaît de
l’écran.
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
UB5CF1F0.book Page 9 Monday, August 6, 2018 9:49 AM

Commandes et instruments
3-10
3
Temps écoulé
Le chronomètre indique le temps écoulé
depuis que la clé de contact a été tournée
sur “ON”. Le chronomètre se remet auto-
matiquement à zéro lorsque la clé de con-
tact est tournée sur “OFF”.N.B.Le pilote dispose également des affichages
du temps écoulé “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur
l’écran d’informations. Se reporter à Mode
de réglage à la page 3-11 pour plus d’infor-
mations.Température de l’air
L’afficheur indique la température de l’air
de –9 °C à 93 °C par incréments de 1 °C. La
température affichée peut varier quelque
peu de la température atmosphérique
réelle.
N.B. –9 °C s’affiche même si la tempéra-
ture ambiante est inférieure à –9 °C.
 Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h
[13 mi/h]) ou lors des arrêts aux feux
de signalisation, passages à niveau,
etc.Température du liquid e de refroi disse-
ment
Il indique la température du liquide de re-
froidissement. La température du liquide de
refroidissement varie en fonction des tem-
pératures atmosphériques et de la charge
du moteur.
Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-38.)
N.B.Il n’est pas possible de passer à l’écran
d’informations sélectionné tant que le mes-
sage “Hi” clignote.ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.Consommation moyenne de carburant
Cette fonction calcule la consommation
moyenne de carburant (économie de car-
burant) du véhicule depuis sa dernière re-
mise à zéro. L’afficheur de la consomma-
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UB5CF1F0.book Page 10 Monday, August 6, 2018 9:49 AM

Commandes et instruments
3-11
3
tion moyenne peut afficher la valeur suivant
la formule “km/L” ou “L/100km”, ou “MPG”
lorsque les miles sont sélectionnés.
 L’affichage “km/L” indique la distance
moyenne pouvant être parcourue
avec 1.0 L de carburant.
 L’affichage “L/100km” indique la
quantité moyenne de carburant né-
cessaire pour parcourir 100 km.
 L’affichage “MPG” indique la distance
moyenne pouvant être parcourue
avec 1.0 Imp.gal de carburant.
Pour remettre à zéro l’affichage de la con-
sommation moyenne de carburant, utiliser
le contacteur de sélection pour choisir
l’écran d’informations concerné. Appuyer
brièvement sur le bouton “RESET” pour
que l’affichage de la consommation
moyenne de carburant clignote, puis ap-
puyer de nouveau sur le bouton “RESET”
pendant 2 secondes alors que l’affichage
clignote.N.B.Après avoir remis à zéro l’afficheur de la
consommation moyenne de carburant, “_
_._” s’affiche jusqu’à ce que le véhicule ait
parcouru une distance de 1 km (0.6 mi).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Consommation instantanée de carbu-
rant
Cette fonction calcule la consommation
instantanée de carburant (économie de
carburant) dans les conditions de conduite
du moment. L’afficheur de la consomma-
tion instantanée peut afficher la valeur sui-
vant la formule “km/L” ou “L/100km”, ou
“MPG” lorsque les miles sont sélectionnés.  L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
 L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
 L’affichage “MPG” indique la distance
pouvant être parcourue avec
1.0 Imp.gal de carburant.
N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6.0 mi/h).ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Mo de de réglage
Ce mode permet de ré gler, de sélectionner
ou de remettre à zéro les éléments affichés
dans l’écran d’informations.
12.3
CRNT FUEL km/L
1. Affichage des modes de réglage
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
UB5CF1F0.book Page 11 Monday, August 6, 2018 9:49 AM

Commandes et instruments
3-12
3
N.B. Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
 Un changement de vitesse ou le pla-
cement de la clé sur “OFF” permet de
quitter le mode de réglage et toutes
les modifications sont sauvegardées.Pousser et maintenir le contacteur de menu
“MENU” enfoncé pendant 2 secondes pour
entrer dans le mode de réglage. Pour quit-
ter ce mode et revenir à l’affichage normal,
maintenir de nouveau le contacteur de
menu enfoncé pendant 2 secondes. Réinitialisation des compteurs d’entretien
1. Utiliser le contacteur de sélection pour
mettre “Maintenance” en surbrillance.
2. Appuyer sur le contacteur de menu, puis sur le bouton “RESET” pour sé-
lectionner l’élément à remettre à zéro.
Affichage Description
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.Maintenance
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions “TIME–
2” et “TIME–3”. Ces totali-
sateurs journaliers in-
diquent le temps total
écoulé depuis que la clé
de contact est en position
“ON”. Lorsque la clé de
contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 100 heures, ils
se réinitialisent automati-
quement à 0:00 et conti-
nuent à compter.
Cette fonction permet de
commuter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant peu-
vent être commutées entre
“L/100km” et “km/L”.
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Time TripUnitDisplay
Cette fonction permet de
régler la luminosité du ca-
che du compteur multi-
fonctions.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
BrightnessClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
UB5CF1F0.book Page 12 Monday, August 6, 2018 9:49 AM

Commandes et instruments
3-13
3
3. Alors que l’élément sélectionné cli-
gnote, appuyer pendant 2 secondes
sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu pour revenir au menu des modes de
réglage.
Vérification et remise à zéro de “TIME–2” et“TIME–3”1. Utiliser le contacteur de sélection pour mettre “Time Trip” en surbrillance. 2. Appuyer sur le contacteur de menu
pour afficher “TIME–2” et “TIME–3”.
Pour remettre un totalisateur journalier
à zéro, appuyer sur le bouton “RE-
SET” pour sélectionner l’élément à re-
mettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant 2 secondes
sur le bouton “RESET”. 4. Appuyer sur le contacteur de menu
pour revenir au menu des modes de
réglage.
Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur de menu. L’écran de réglage des unités s’af-
fiche.
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetUnitkm or mile
km
km/L or L/100km
km/L
UB5CF1F0.book Page 13 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-12
6
FAU36112
Absorbeur de vapeurs d’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
 S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU1990F
Huile moteurLe niveau d’huile du moteur doit être
contrôlé régulièrement. Il convient égale-
ment de changer l’huile et de remplacer la
cartouche du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens
périodiques.ATTENTION
FCA11621
Ne pas mélanger d’a dditif chimique
à l’huile afin d ’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser d es huiles de grad e die-
sel “CD” ni des huiles de gra de su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la d ésignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé. 
S’assurer qu’aucune crasse ou ob-
jet ne pénètre d ans le carter mo-
teur.
Contrôle du niveau d ’huile moteur
1. Après avoir fait chauffer le moteur, at- tendre quelques minutes que le ni-
veau d’huile se stabilise pour un relevé
précis.
2. Le véhicule se trouvant sur une sur- face plane, le maintenir à la verticale
pour un relevé précis.
3. Vérifier par le hublot de contrôle situé du côté inférieur droit du carter mo-
teur.
1. Absorbeur
2. Durit de mise à l’air du boîtier de catalyseur
3. Durite de trop-plein de réservoir de carburant
1
2
3
Huile moteur recomman dée :
Vo i r p a g e 8 - 1 .
Quantité d’huile :
Changement d’huile:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
3. Hublot de contrôle du niveau d’huile moteur
4. Repère de niveau maximum
5. Repère de niveau minimum
21
3
45
UB5CF1F0.book Page 12 Monday, August 6, 2018 9:49 AM
