Specialfunktioner
MAU76422
D-läge (körläge)D-läget är ett elektroniskt styrt system för
motorprestanda. Tre lägen kan väljas på
den här modellen: “STD”, “A” och “B”.
VARNING
MWA18440
Ändra inte drivläget medan fordonet för-flyttar sig.
Tryck på knappen när gashandtaget är
stängt om du vill ändra drivläget i följande
ordning:
STD  A  B  STDTIPS
Se till att du förstår hur körlägena fung-
erar innan du använder drivlägesknap-
pen.

Det aktuella drivläget visas på drivlä- gesdisplayen (se sidan 4-9).

Det aktuella drivläget sparas när fordo-net stängs av.
Läge “STD”
Läge “STD” är lämplig för olika körförhållan-
den.
I detta läge kan föraren få en mjuk och spor-
tig körbarhet från det låga varvtalsområdet
till det höga.
Läge “A”
Läge “A” ger ett sportigare motorsvar vid
låga varvtal och i mellanregistret jämfört
med läge “STD”.
Läge “B”
Läge “B” ger ett svar som är något mindre
vass i jämförelse med läge “STD” och läm-
par sig för körsituationer som kräver ett
känsligare svar på gaspådrag.
MAU76434
AntispinnsystemAntispinnsystemet (TCS) bidrar till motorcy-
kelns förmåga att behålla dragkraften när
den accelererar på hala ytor, som t.ex. på
grusvägar eller våta vägunderlag. Om gi-
varna känner av att det bakre hjulet börjar
att spinna (på ett okontrollerat sätt), så reg-
lerar antispinnsystemet motorns kraft efter
behov tills väggreppet har återställts.
VARNING
MWA15433
Antispinnsystemet ersätter inte an-
svarsfull körning enligt rådande förhål-
landen. Antispinnsystemet kan inte
förhindra att motorcykeln förlorar drag-
kraften om den kör för snabbt in i kurvor,
när den accelererar kraftigt i skarpa
vinklar eller vid inbromsning och det kan
inte förhindra framhjulet från att spinna.
Precis som med alla fordon ska du vara
försiktig när du närmar dig ytor som kanvara hala, och undvika verkligt hala ytor.
1. Drivlägesknapp “MODE”
1
BS2-9-M2.book 1 ページ ２０１８年９月４日　火曜日　午後２時２６分

Specialfunktioner
3-2
1
23
4
5
6
7
8
9
10
11
12
Ställa in antispinnsystemet
Tryck ned knappen när gasreglaget är
stängt om du vill ändra från TCS “1” till TCS
“2”. Tryck upp knappen när du vill ändra från
“2” till “1”.
Tryck upp knappen i två sekunder för att
stänga av systemet när fordonet står stilla.
Tryck ned knappen för att slå på systemet.TIPS
Aktuell TCS-inställning visas på
TCS-displayen (sidan 4-9).

Antispinnsystemet kan bara slås på
och av när fordonet står stilla.

Antispinnsystemet slås på och ställs in
på “1” eller “2” (beroende på vilket som
användes senast) när nyckeln vrids till
“ON”.

Stäng av antispinnsystemet om du be- höver frigöra bakhjulet när fordonet
har kört fast i lera, sand eller andra
lösa underlag.
TCS “OFF”
Med TCS “OFF” stängs antispinnsystemet
av.
TCS “1”
Med TCS “1” minimeras antispinnsyste-
mets inverkan.
TCS “2”
Med TCS “2” maximeras antispinnsyste-
mets systemreglering – hjulspinn regleras i
maximal utsträckning.
“ ” Indikeringslampan blinkar när antis- pinnsystemet är aktiverat. Du kan märka
små ändringar i ljuden från motorn och av-
gassystemet när systemet har kopplats in.
Indikeringslampan “ ” tänds när antis-
pinnsystemet ställs in på “OFF”.
VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 7-17.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som detska.
Återställa antispinnsystemet
Antispinnsystemet kommer automatiskt in-
aktiveras när:
framhjulet eller bakhjulet förlorar kon-
takten med marken medan du kör.

alltför mycket bakhjulsspinn upptäcks
under körning.

ett av hjulen roteras med nyckeln i läge
“ON” (exempelvis när underhåll ge-
nomförs).
Om antispinnsystemet är inaktiverat tänds
både “ ”-indikeringslampan och “ ”-var-
ningslampan.
Om detta händer, försök inaktivera syste-
met på följande vis.
1. Stanna fordonet och vrid nyckeln till läge “OFF”.
2. Vänta några sekunder och vrid tillbaka
1. Antispinnsystemets kontakt “TCS”
1
1. Antispinnsystemets indikeringslampa
“”
2. Varningslampa för motorproblem “ ”
12
BS2-9-M2.book 2 ページ ２０１８年９月４日　火曜日　午後２時２６分

Instrument och kontrollfunktioner
4-7
1
2
34
5
6
7
8
9
10
11
12
MAU77055
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken fören olycka.
Multi-funktionsmätaren är utrustad med föl-
jande:
en hastighetsmätare

en varvräknare

en klocka

en bränslemätare

en eko-indikator

en visning för växelläge

en körlägesdisplay

en TCS-display

en multi-funktionsdisplay
TIPSMulti-funktionsmätaren kan ställas in på ki-
lometer eller miles. Ställ in multi-funktions-
displayen på vägmätarläget eller ett
trippmätarläge och tryck sedan på “SE-LECT” i en sekund.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
1. “SELECT”-knapp
2. “RESET”-knapp
2
1
1. Visning för växelläge
2. Varvräknare
3. Eco-indikator “ECO”
4. TCS-display
5. Visning av körläge
6. Bränslemätare
7. Multi-funktionsdisplay
8. Klocka
9. Hastighetsmätare1
2
4
3
5
6
7
8
9
1. Hastighetsmätare
1
BS2-9-M2.book 7 ページ ２０１８年９月４日　火曜日　午後２時２６分

Instrument och kontrollfunktioner
4-8
1
2
345
6
7
8
9
10
11
12
Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de.VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.Rött fält: 11250 v/min och över Klocka
Klockan har 12-timmarsformat. När nyckeln
inte är i läget “ON” kan klockan visas genom
att du trycker på “SELECT”-knappen.
För att ställa in klockan
1. Vrid nyckeln till “ON”.
2. Håll “SELECT” och “RESET” intryckta
i två sekunder.
3. Ställ in timmar med “RESET” när siff-
rorna för timme börjar blinka.
4. Siffrorna för minuter börjar blinka när du trycker på “SELECT”.
5. Ställ in minuterna med “RESET”.
6. Bekräfta inställningarna och starta klockan genom att trycka på “SE-
LECT”. Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka bör du tan-
ka så snart som möjligt.
TIPSOm ett fel avkänns i elkretsen kommer
bränslemätarsegmenten och “ ” att blinka
kontinuerligt. Om detta inträffar, låt enYamaha-återförsäljare kontrollera fordonet.
1. Varvräknare
2. Varvräknarens röda fält
2
1
1. Klocka
1
1. Bränslemätare
1
BS2-9-M2.book 8 ページ ２０１８年９月４日　火曜日　午後２時２６分

Instrument och kontrollfunktioner
4-9
1
2
34
5
6
7
8
9
10
11
12
Eco-indikering
Denna indikering tänds när fordonet körs på
ett miljövänligt och bränslesnålt sätt. Indike-
ringen slocknar när fordonet stannar.TIPSHär får du några tips för att hålla bränsleför-
brukningen nere:
Undvik höga varvtal under accelera-
tion.

Kör med konstant hastighet.

Välj lämpligt växelläge för fordonshas-tigheten. Visning för växelläge
Denna display visar vilken växel som ligger
i. Neutralläget visas med “ ” samt av indi-
keringslampan för neutralläge.
Visning av körläge
Visningen visar vilket körläge som har valts:
“STD”, “A” eller “B”. (Se sidan 3-1.)
TCS-display
Den här visningen visar vilken inställning för
antispinnsystemet som har valts: “1”, “2” el-
ler “OFF”. (Se sidan 3-1.)
1. Eco-indikator “ECO”
1
1. Visning för växelläge
2. Indikeringslampa för neutralläge “ ”
1. Visning av körläge1
2
1
1. TCS-display
1
BS2-9-M2.book 9 ページ ２０１８年９月４日　火曜日　午後２時２６分

Instrument och kontrollfunktioner
4-10
1
2
345
6
7
8
9
10
11
12
Multi-funktionsdisplay
Multi-funktionsdisplayen är utrustad med
följande:
en vägmätare

två trippmätare

en trippmätare för bränslereserv

momentan bränsleförbrukning

genomsnittlig bränsleförbrukning

en mätare för kylvätsketemperatur

en mätare för insugningslufttempera-
tur

en inställning för styrkan i displayvis-
ningen
TIPS
Vägmätaren låser sig vid 999999 och
kan inte återställas.

Trippmätarna låser sig vid 9999.9 menkan återställas manuellt. Ändra visningen
Tryck på “SELECT”-knappen för att växla
displayen mellan lägena för momentan
bränsleförbrukning “km/L” eller “L/100 km”,
genomsnittlig bränsleförbrukning “AVE_ _._
km/L” eller “AVE_ _._ L/100 km”, kylvätske-
temperatur “
C”, insugsluftens temperatur
“Air_ _ C”, vägmätaren “O DO” och tripp-
mätarlägena “TRIP 1” och “TRIP 2” i följan-
de ordning:
km/L eller L/100 km  AVE_ _._ km/L el-
ler AVE_ _._ L/100 km   C  Air_ _ C
 ODO  TRIP 1  TRIP 2  km/L eller
L/100 km
När displayens enheter ställts in på miles:
km/L, L/100 km eller MPG  AVE_ _._
km/L, AVE_ _._ L/100 km eller AVE_ _._
MPG   C  Air_ _ C  ODO  TRIP
1  TRIP 2  km/L, L/100 km eller MPG
TIPSTryck på “RESET”-knappen för att växladisplayen i omvänd ordning.
Om det sista segmentet på bränslemätaren
börjar blinka, ändras displayen automatiskt
till att visa trippmätarläget för bränslereserv
“F-TRIP” och körsträcka n börjar räknas från
den punkten. Tryck i detta fall på “SE- LECT”-knappen för att växla displayen i föl-
jande ordning:
F-TRIP
 km/L eller L/100 km  AVE_ _._
km/L eller AVE_ _._ L/100 km   C  Air_
_ C  ODO  TRIP 1  TRIP 2 
F-TRIP
När displayens enheter ställts in på miles:
F-TRIP  km/L, L/100 km eller MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km eller
AVE_ _._ MPG   C  Air_ _ C  ODO
 TRIP 1  TRIP 2  F-TRIP
TIPS
Tryck in “SELECT” när du vill nollställa
en trippmätare. Tri ppmätaren blinkar i
några sekunder. Tryck på “RESET” i
en sekund när trippmätaren blinkar.

Om du inte nollställer trippmätaren för
bränslereserv manuellt nollställs den
automatiskt och försvinner efter att dutankat och kört i 5 km (3 mi).
1. Multi-funktionsdisplay
1
BS2-9-M2.book 10 ページ ２０１８年９月４日　火曜日　午後２時２６分

Instrument och kontrollfunktioner
4-11
1
2
34
5
6
7
8
9
10
11
12

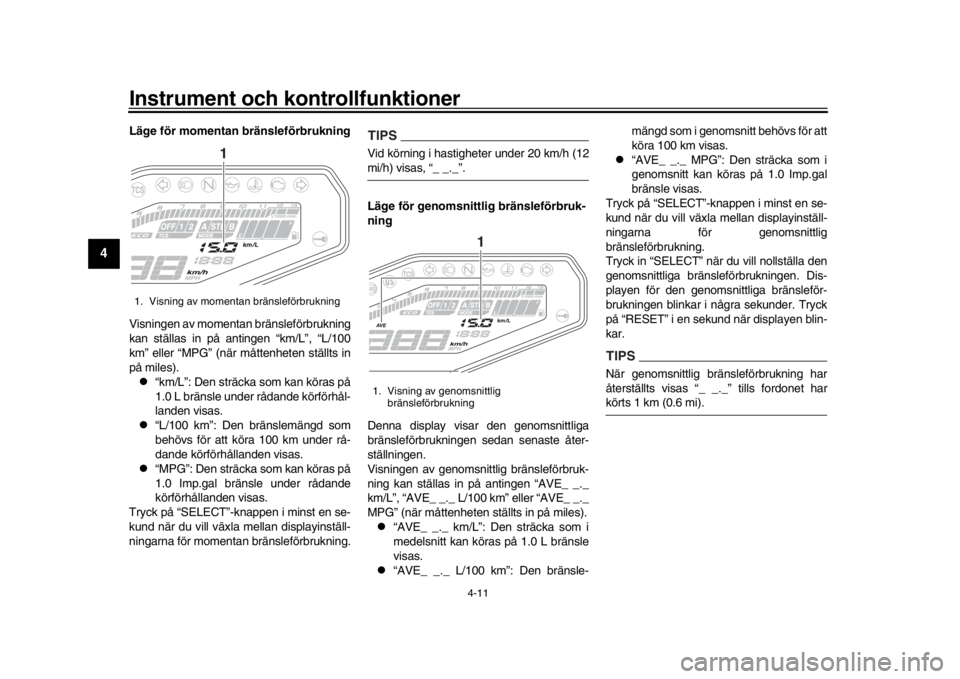

Läge för momentan bränsleförbrukning
Visningen av momentan bränsleförbrukning
kan ställas in på antingen “km/L”, “L/100
km” eller “MPG” (när måttenheten ställts in
på miles).
“km/L”: Den sträcka som kan köras på
1.0 L bränsle under rådande körförhål-
landen visas.

“L/100 km”: Den bränslemängd som
behövs för att köra 100 km under rå-
dande körförhållanden visas.

“MPG”: Den sträcka som kan köras på
1.0 Imp.gal bränsle under rådande
körförhållanden visas.
Tryck på “SELECT”-knappen i minst en se-
kund när du vill växla mellan displayinställ-
ningarna för momentan bränsleförbrukning.
TIPSVid körning i hastigheter under 20 km/h (12mi/h) visas, “_ _._”.
Läge för genomsnittlig bränsleförbruk-
ning
Denna display visar den genomsnittliga
bränsleförbrukningen sedan senaste åter-
ställningen.
Visningen av genomsnittlig bränsleförbruk-
ning kan ställas in på antingen “AVE_ _._
km/L”, “AVE_ _._ L/100 km” eller “AVE_ _._
MPG” (när måttenheten ställts in på miles).
“AVE_ _._ km/L”: Den sträcka som i
medelsnitt kan köras på 1.0 L bränsle
visas.

“AVE_ _._ L/100 km”: Den bränsle- mängd som i genomsnitt behövs för att
köra 100 km visas.

“AVE_ _._ MPG”: Den sträcka som i
genomsnitt kan köras på 1.0 Imp.gal
bränsle visas.
Tryck på “SELECT”-knappen i minst en se-
kund när du vill växla mellan displayinställ-
ningarna för genomsnittlig
bränsleförbrukning.
Tryck in “SELECT” när du vill nollställa den
genomsnittliga bränsleförbrukningen. Dis-
playen för den genomsnittliga bränsleför-
brukningen blinkar i några sekunder. Tryck
på “RESET” i en sekund när displayen blin-
kar.
TIPSNär genomsnittlig bränsleförbrukning har
återställts visas “_ _._” tills fordonet harkörts 1 km (0.6 mi).
1. Visning av momentan bränsleförbrukning
1
1. Visning av genomsnittlig bränsleförbrukning
1
BS2-9-M2.book 11 ページ ２０１８年９月４日　火曜日　午後２時２６分

Instrument och kontrollfunktioner
4-12
1
2
345
6
7
8
9
10
11
12
Kylvätsketemperaturläge
Denna display visar kylvätsketemperaturen
från 40 C till 116 C i steg om 1 C.
Om meddelandet “HI” blinkar ska du stanna
fordonet, stänga av motorn och låta motorn
svalna. (Se sidan 7-36.)TIPS
När kyltemperaturen understiger 40 C
visas “Lo”.

Kylvätskans temperatur kommer att
variera beroende på väderlek och mo-torbelastning. Läget för insugn
ingslufttemperatur
Visare för insugningslufttemperatur visar
temperaturen på den luft som sugs in i luft-
filtret.
Denna display visar luftintagstemperaturen
från –9 C till 99 C i steg om 1 C.
TIPS
–9 C visas även om insugningsluftens
temperatur understiger –9 C.

Luftintagstemperaturen kan avvikafrån omgivningstemperaturen. Inställning för styrka
n i displayvisning-
en
Ljusstyrkan på multi- funktionsmätaren kan
justeras.
För att justera ljusstyrkan
1. Vrid nyckeln till “OFF”.
2. Vrid samtidigt som du håller inne “SE- LECT”-knappen om nyckeln till läget
“ON” och fortsätt hålla knappen in-
tryckt tills displayen växlar till läget för
inställning av ljusstyrka.
3. Tryck på “RESET”-knappen för att
ange ljusstyrkenivå.
4. Tryck på “SELECT”-knappen för att bekräfta vald ljusstyrkenivå och
stänga läget för inställning av ljusstyr-
ka.
1. Temperaturmätare för kylvätska
1
1. Visare för insugningslufttemperatur
1
1. Visning av ljusstyrkans nivå
1
BS2-9-M2.book 12 ページ ２０１８年９月４日　火曜日　午後２時２６分
