2019 YAMAHA MT-09 Betriebsanleitungen (in German)

q Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
BEDIENUNGSANLEITUNG
MTN850-A
BS2-28199-G2
BS2-9-G2_Hyoshi.indd 12018/08/23 11:11:43

GAU81560
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
GAU81570

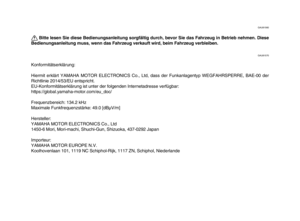

Konformitätserklärung:
Hiermit erklärt YAMAHA MOTOR ELECTRONICS Co., Ltd, dass der Funkanlagentyp WEGFAHRSPERRE, BAE-00 der
Richtlinie 2014/53/EU entspricht.
EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
https://global.yamaha-motor.com/eu_doc/
Frequenzbereich: 134.2 kHz
Maximale Funkfrequenzstärke: 49.0 [dBµV/m]
Hersteller:
YAMAHA MOTOR ELECTRONICS Co., Ltd
1450-6 Mori, Mori-machi, Shuchi-Gun, Shizuoka, 437-0292 Japan
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Niederlande
BS2-9-G2_Hyoshi.indd 22018/08/23 11:11:43

Einführung
GAU10103
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine MTN850-A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser MTN850-A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedi enungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrads. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dies er
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads durchlesen.
BS2-9-G2.book 1 ページ ２０１８年８月２２日　水曜日　午後３時２０分

Wichtige Informationen in dieser Anleitung
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können o hne vorherige Ankündigung geändert werden.
Dies ist das Sicherheits-Warnsym
bol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass speziell e Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
BS2-9-G2.book 1 ページ ２０１８年８月２２日　水曜日　午後３時２０分

Wichtige Informationen in dieser Anleitung
GAU10201
MTN850-A
BEDIENUNGSANLEITUNG
©2019 Yamaha Motor Co., Ltd.
1. Auflage, August 2018
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
BS2-9-G2.book 2 ページ ２０１８年８月２２日　水曜日　午後３時２０分

InhaltsverzeichnisSicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1

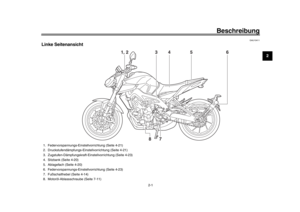

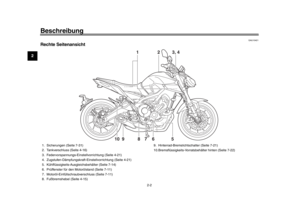

Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2

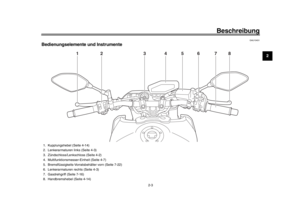

Bedienungselemente und Instrumente .................................. 2-3
Besondere Merkmale ........................ 3-1
D-Modus (Fahrmodus) .................... 3-1
Traktionskontrollsystem ................... 3-1
Schaltassistent ................................ 3-3
Funktionen der Instrumente und
Bedienungselemente ........................ 4-1

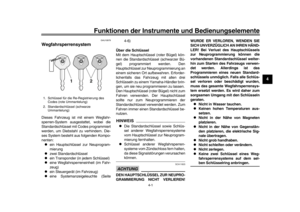

Wegfahrsperrensystem ... ................ 4-1

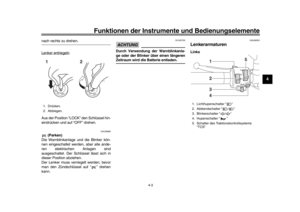

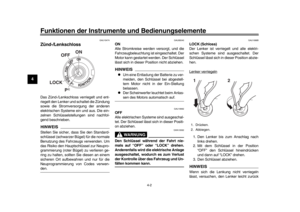

Zünd-/Lenkschloss ....... ................... 4-2

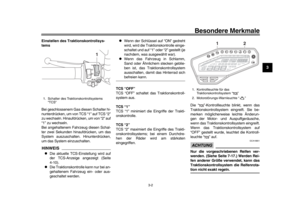

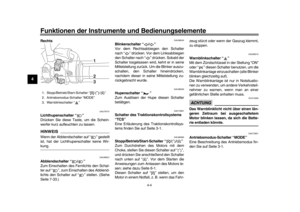

Lenkerarmaturen ............................. 4-3
Kontrollleuchten und Warnleuchten ............................... 4-5

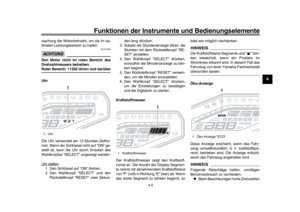

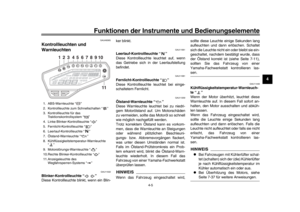

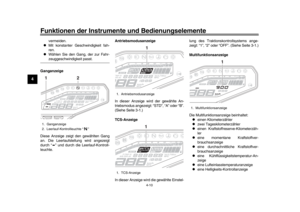

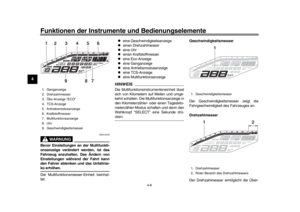

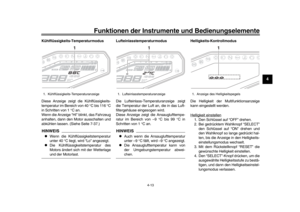

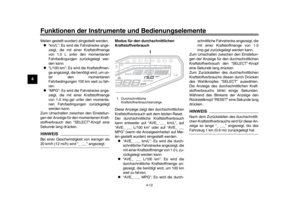

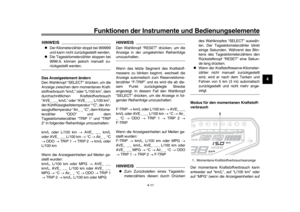

Multifunktionsmesser-Einheit........... 4-7

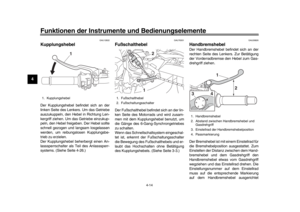

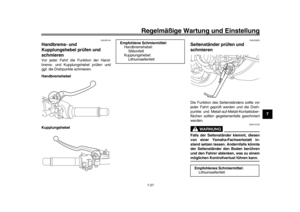

Kupplungshebel ............................. 4-14

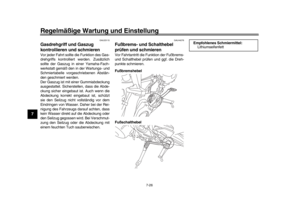

Fußschalthebel .............................. 4-14

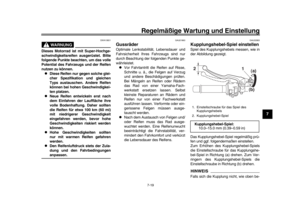

Handbremshebel .......... ................. 4-14
Fußbremshebel ............................. 4-15
ABS ............................................... 4-15
Tankverschluss.............................. 4-16

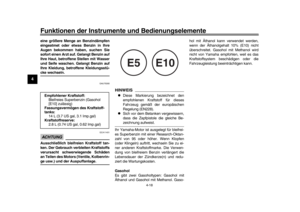

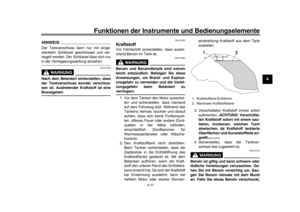

Kraftstoff ........................................ 4-17

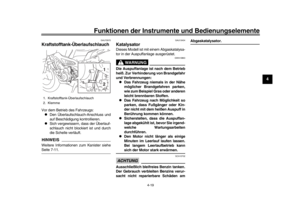

Kraftstofftank-Überlaufschlauch .... 4-19
Katalysator..................................... 4-19

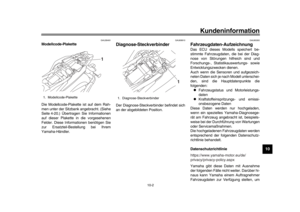

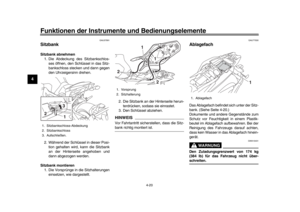

Sitzbank ......................................... 4-20 Ablagefach ......
............................ .. 4-20

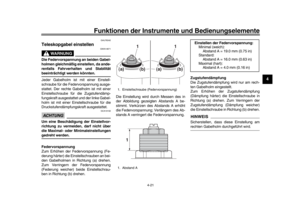

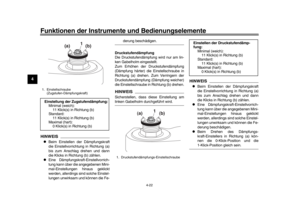

Teleskopgabel einstellen............... 4-21
Federbein einstellen .... .................. 4-23
Spanngurt-Halterungen . ................ 4-24
Nebenverbraucher-
Steckverbinder ........................... 4-25
Seitenständer .. ............................ .. 4-25
Zündunterbrechungs- u.
Anlasssperrschalter-System ...... 4-26
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn... 5-1
Wichtige Fahr- und
Bedienungshinweise ........................ 6-1
Motor starten ................................... 6-1
Schalten .......................................... 6-2
Tipps zum Kraftstoffsparen ............. 6-3
Einfahrvorschriften .......................... 6-3
Parken ............................................. 6-4
Regelmäßige Wartung und
Einstellung ........................................ 7-1
Bordwerkzeug ................................. 7-2
Regelmäßige Wartungstabellen ...... 7-3
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ......... 7-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 7-5

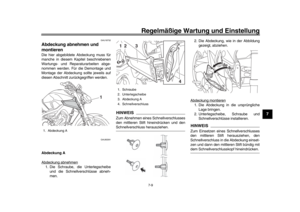

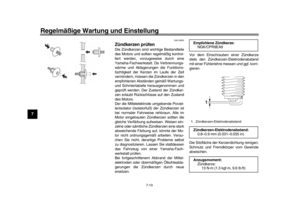

Abdeckung abnehmen und montieren ..................................... 7-9 Zündkerzen prüfen......................... 7-10
Kanister.......................................... 7-11

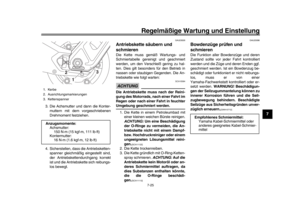

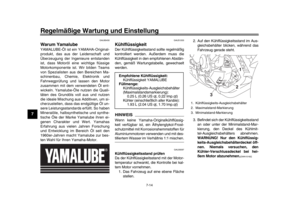

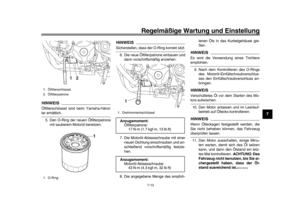

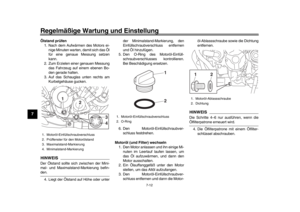

Motoröl ........................................... 7-11
Warum Yamalube .......................... 7-14
Kühlflüssigkeit ................................ 7-14
Luftfiltereinsatz............................... 7-15
Leerlaufdrehzahl prüfen ................. 7-16

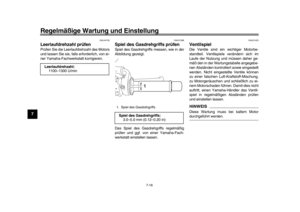

Spiel des Gasdrehgriffs prüfen ...... 7-16
Ventilspiel ...................................... 7-16

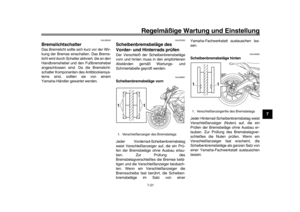

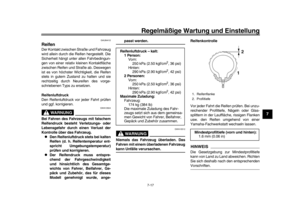

Reifen ............................................ 7-17
Gussräder ...................................... 7-19
Kupplungshebel-Spiel einstellen.... 7-19

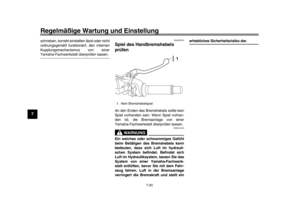

Spiel des Handbremshebels
prüfen ......................................... 7-20
Bremslichtschalter ........................ 7-21

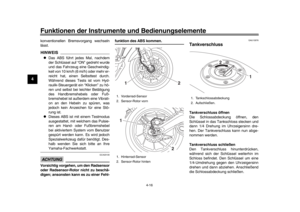

Scheibenbremsbeläge des Vorder- und Hinterrads prüfen.... 7-21

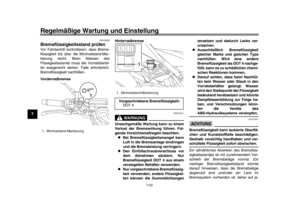

Bremsflüssigkeitsstand prüfen ....... 7-22
Wechseln der Bremsf lüssigkeit...... 7-23

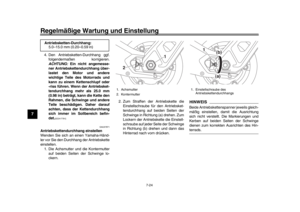

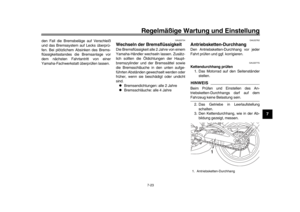

Antriebsketten-Durchhang ............. 7-23
Antriebskette säubern und schmieren ................................... 7-25
Bowdenzüge prüfen und
schmieren ................................... 7-25
Gasdrehgriff und Gaszug
kontrollieren und schmieren ....... 7-26
Fußbrems- und Schalthebel
prüfen un
d schmieren. ................ 7-26
Handbrems- und Kupplungshebel prüfen und schmieren. ................ 7-27
BS2-9-G2.book 1 ページ ２０１８年８月２２日　水曜日　午後３時２０分

Inhaltsverzeichnis
Seitenständer prüfen und schmieren .................................. 7-27
Schwingen-Drehpunkte schmieren .................................. 7-28
Teleskopgabel prüfen ................. ... 7-28
Lenkung prüfen ............................. 7-29
Radlager prüfen............................. 7-29

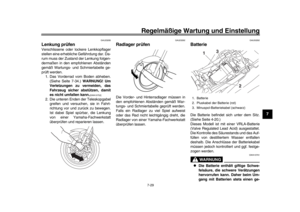

Batterie .......................................... 7-29

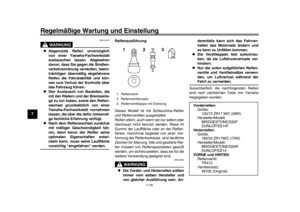

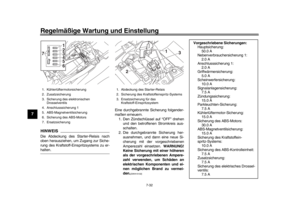

Sicherungen wechseln .................. 7-31

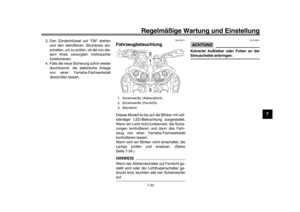

Fahrzeugbeleuchtung ................. ... 7-33

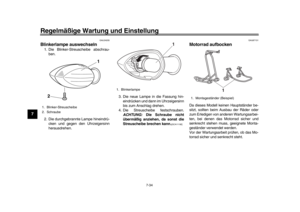

Blinkerlampe auswechseln ............ 7-34
Motorrad aufbocken ...................... 7-34
Fehlersuche................................... 7-35

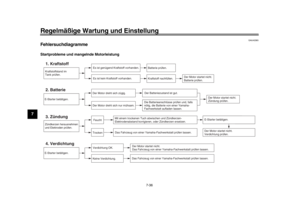

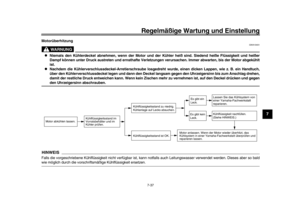

Fehlersuchdiagramme................... 7-36
Pflege und Lagerung des
Motorrads .......................................... 8-1
Vorsicht bei Mattfarben ................... 8-1
Pflege .............................................. 8-1
Lagern ............................................. 8-3
Technische Daten ............................. 9-1
Kundeninformation ......................... 10-1
Identifizierungsnumme rn ............... 10-1
Diagnose-Steckverbin der .............. 10-2
Fahrzeugdaten-Aufzeichnung ....... 10-2
Index ................................................ 11-1
