Strumento e funzioni di controllo
3-5
3
HAUM3621
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia
di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se
la spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue.
1. Accertarsi che non vi siano chiavi del
sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU5997C
Strumento multifunzione1. Tasto di regolazione sinistro
2. Tasto di regolazione destro
1. Indicatore livello carburante
2. Orologio digitale
3. Display della marcia innestata
4. Indicatore Eco “ECO”
5. Tachimetro
6. Contagiri
7. Display multifunzione
1
2
6
72
1
3
4
5
UB4CH1H0.book Page 5 Tuesday, July 31, 2018 9:55 AM

Strumento e funzioni di controllo
3-6
3
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 tachimetro
 contagiri
 orologio digitale
 indicatore livello carburante
 indicatore Eco
 display della marcia innestata
 display multifunzione
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul gruppo in dicatore mul-
tifunzione. La mo difica delle impostazio-
ni durante la g uida può d istrarre
l’operatore e aumentare il rischio d i inci-
d enti.NOTA Eccetto quando si accede alla moda-
lità di comando della luminosità o alla
visualizzazione dell’orologio digitale,
occorre ruotare la chiave su “ON” pri-
ma di poter utilizzare i tasti d’imposta-
zione sinistro e destro per regolare lo
strumento multifunzione. 
Per il Regno Unito: Per alternare la vi-
sualizzazione dei chilometri e delle mi-
glia, premere il tasto d’impostazione
sinistro per tre secondi.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Conta giri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa. Zona rossa: 10000
giri/min. e oltre
Orolo gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore. Quando il blocchetto accensione
non è posizionato su “ON”, è possibile vi-
sualizzare l’orologio digitale per 10 secondi
premendo il tasto d’impostazione sinistro.
Per regolare l’orologio digitale1. Girare la chiave su “ON”.
2. Premere contemporaneamente il ta- sto d’impostazione sinistro e destro
per due secondi. Le cifre delle ore ini-
zieranno a lampeggiare.
3. Usare il tasto d’impostazione destro
per regolare le ore.
1. Contagiri
2. Zona rossa del contagiri
12
1. Orologio digitale
1
UB4CH1H0.book Page 6 Tuesday, July 31, 2018 9:55 AM

Strumento e funzioni di controllo
3-7
3
4. Premere il tasto d’impostazione sini-
stro e le cifre dei minuti inizieranno a
lampeggiare.
5. Usare il tasto d’impostazione destro per regolare i minuti.
6. Premere il tasto d’impostazione sini- stro e poi rilasciarlo per avviare l’oro-
logio digitale.
In dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante spariscono dalla lettera “F” (pie-
no) verso la lettera “E” (vuoto). Quando l’ul-
timo segmento dell’indicatore livello
carburante inizia a lampeggiare, eseguire il
rifornimento al più presto possibile.
NOTAL’indicatore livello carburante è dotato di
una funzione di autodiagnosi. Se viene rile-
vato un problema nel circuito elettrico
dell’indicatore livello carburante, l’indicato-
re livello carburante lampeggerà ripetuta-
mente. In tal caso, far controllare il veicolo
da un concessionario Yamaha.In dicatore Eco
L’indicatore Eco si accende quando si gui-
da il veicolo in modo ecologico, riducendo
il consumo di carburante. L’indicatore si
spegne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante: 
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
 Viaggiare a una velocità costante.
 Selezionare la marcia di trasmissione
appropriata per la velocità del veicolo.
Display della marcia innestata
Il display della marcia innestata mostra la
marcia selezionata. La posizione di folle
viene indicata da “–” e dalla spia marcia in
folle.
1. Indicatore livello carburante
1
1. Indicatore Eco “ECO”
1
1. Display della marcia innestata
2. Spia marcia in folle “ ”
1
2
UB4CH1H0.book Page 7 Tuesday, July 31, 2018 9:55 AM

Strumento e funzioni di controllo
3-8
3
Display multifunzione
Il display multifunzione è equipaggiato con
i seguenti strumenti:
 totalizzatore contachilometri
 due contachilometri parziali
 contachilometri parziale riserva carbu-
rante
 consumo istantaneo carburante
 consumo medio carburante
 temperatura liquido refrigerante
 temperatura aria
 modalità di comando della luminosità
Navi gazione all’interno del display multi-
funzione
Premere il tasto d’impost azione sinistro per
alternare la visualizzazione dei display tota-
lizzatore contachilometri “ODO”, contachi-
lometri parziali “TRIP 1” e “TRIP 2”, consumo istantaneo di carburante “km/L”
o “L/100 km”, consumo medio di carburan-
te “AVE_ _._ km/L” o “AVE_ _._ L/100 km”,
temperatura liquido refrigerante “_ _ °C” e
temperatura aria “Air_ _ °C” nell’ordine se-
guente:
ODO
→ TRIP 1 → TRIP 2 → km/L o L/100
km → AVE_ _._ km/L o AVE_ _._ L/100 km
→ _ _ °C → Air_ _ °C → ODO
Per il Regno Unito:
Premere il tasto d’impostazione sinistro per
alternare la visualizzazione dei display tota-
lizzatore contachilometri “ODO”, contachi-
lometri parziali “TRIP 1” e “TRIP 2”,
consumo istantaneo di carburante “km/L”,
“L/100 km” o “MPG”, consumo medio di
carburante “AVE_ _._ km/L”, “AVE_ _._
L/100 km” o “AVE_ _._ MPG”, temperatura
liquido refrigerante “_ _ °C” e temperatura
aria “Air_ _ °C” nell’ordine seguente:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km o MPG → AVE_ _._ km/L, AVE_ _._
L/100 km o AVE_ _._ MPG → _ _ °C → Air_
_ °C → ODO
NOTA Premere il tasto d’impostazione de-
stro per commutare le visualizzazioni
sul display in ordine inverso. 
Il contachilometri parziale riserva car-
burante si attiva automaticamente,
mentre si accede separatamente alla
modalità di comando della luminosità.
Totalizzatore contachilometri e conta-
chilometri parziali
Il totalizzatore contachilometri indica la di-
stanza totale percorsa dal veicolo.
I contachilometri parziali indicano la distan-
za percorsa dall’ultimo azzeramento.
Per azzerare un contac hilometri parziale,
usare il tasto d’impostazione sinistro per vi-
sualizzare il contachilometri parziale da az-
zerare, quindi premere il tasto
d’impostazione destro per un secondo.NOTA Il totalizzatore contachilometri si bloc-
cherà a 999999.
 I contachilometri parziali si blocche-
ranno a 9999.9 ma possono essere
azzerati manualmente.Contachilometri parziale riserva carbu-
rante
Quando il livello carburante si abbassa, l’ul-
timo segmento dell’indicatore livello carbu-
rante inizia a lampeggiare. Il
contachilometri parziale riserva carburante

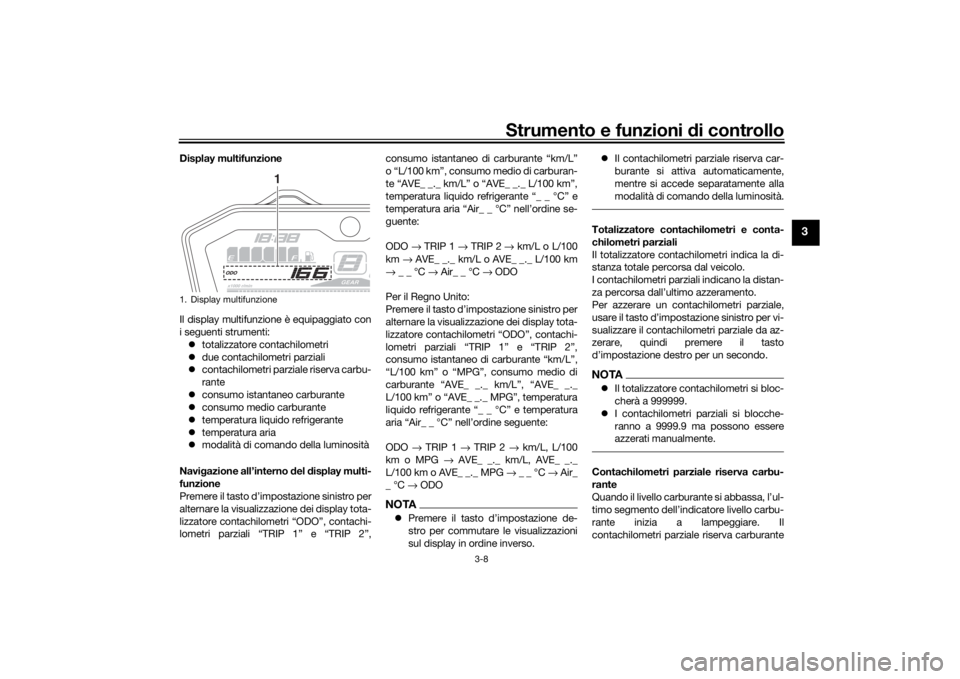

1. Display multifunzione
1
UB4CH1H0.book Page 8 Tuesday, July 31, 2018 9:55 AM

Strumento e funzioni di controllo
3-9
3
“TRIP F” apparirà automaticamente e ini-
zierà a conteggiare la distanza percorsa a
partire da quel momento. In questo caso,
premere il tasto d’impostazione sinistro per
alternare le visualizzazioni nel seguente or-
dine:
TRIP F → km/L oppure L/100 km → AVE_
_._ km/L oppure AVE_ _._ L/100 km → _ _
°C → Air_ _ °C → ODO → TRIP 1 → TRIP 2
→ TRIP F
Per il Regno Unito:
TRIP F → km/L, L/100 km oppure MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oppure
AVE_ _._ MPG → _ _ °C → Air_ _ °C → ODO
→ TRIP 1 → TRIP 2 → TRIP FNOTA Premere il tasto d’ impostazione de-
stro per commutare le visualizzazioni
sul display in ordine inverso.
 È possibile azzerare manualmente il
contachilometri parziale riserva carbu-
rante, oppure si azzererà automatica-
mente e scomparirà dal display dopo
aver fatto rifornimento e percorso 5
km (3 mi).
Consumo istantaneo carburante
Questa funzione calcola il consumo di car-
burante nelle condizioni di marcia attuali.
Si può impostare il consumo istantaneo di
carburante su “km/L”, “L/100 km” oppure
“MPG” (per il Regno Unito).
 “km/L”: viene mostrata la distanza
percorribile con 1.0 L di carburante
nelle condizioni di marcia attuali.
 “L/100 km”: viene mostrata la quantità
di carburante necessaria per precor-
rere 100 km nelle condizioni di marcia
attuali.
 “MPG” (per il Regno Unito): viene mo-
strata la distanza percorribile con
1.0 Imp.gal di carburante nelle condi-
zioni di marcia attuali. Per alternare le impostazioni del consumo
istantaneo di carburante, tenere premuto il
tasto d’impostazione sinistro finché la vi-
sualizzazione cambia.
NOTASe si marcia a velocità inferiori a 20 km/h
(12 mi/h), sul display appare “_ _._”.Consumo me
dio carburante
Questa funzione calcola il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Il consumo medio di carburante si può im-
postare su “AVE_ _._ km/L”, “AVE_ _._
L/100 km” oppure “AVE_ _._ MPG” (per il
Regno Unito).
1. Display del consumo istantaneo carburante
1
1. Display del consumo medio carburante
1
UB4CH1H0.book Page 9 Tuesday, July 31, 2018 9:55 AM

Strumento e funzioni di controllo
3-10
3
 “AVE_ _._ km/L”: viene mostrata la di-
stanza media percorribile con 1.0 L di
carburante.
 “AVE_ _._ L/100 km”: viene mostrata
la quantità media di carburante ne-
cessaria per precorrere 100 km.
 “AVE_ _._ MPG” (per il Regno Unito):
viene mostrata la distanza media per-
corribile con 1.0 Imp.gal di carburan-
te.
Per alternare le impostazioni del consumo
medio di carburante, tenere premuto il ta-
sto d’impostazione sinistro finché la visua-
lizzazione cambia.
Per azzerare il consumo medio di carburan-
te, tenere premuto il tasto d’impostazione
destro finché la visualizzazione cambia.NOTADopo l’azzeramento del consumo medio
carburante, verrà visualizzato “_ _._” fino a
quando il veicolo ha percorso 1 km (0.6 mi).
Temperatura li qui do refri gerante
Questo display mostra la temperatura liqui-
do refrigerante da 40 °C a 116 °C con incre-
menti di 1 °C.
Se il messaggio “Hi” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-40.)NOTA Quando la temperatura liquido refrige-
rante scende sotto i 40 °C, viene vi-
sualizzato “Lo”.
 La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-
tiche e del carico del motore.
Temperatura aria
Questo display mostra la temperatura aria
da –9 °C a 99 °C con incrementi di 1 °C. La
temperatura visualizzata può scostarsi dal-
la temperatura ambiente.NOTAQuando la temperatura è inferiore a
–9 °C, viene visualizzato “Lo”.
 La precisione della temperatura visua-
lizzata può venire compromessa dal
calore prodotto dal motore quando si
marcia lentamente (al di sotto di
20 km/h [12 mi/h]) o se ci si ferma in
corrispondenza di segnali stradali,
ecc.
1. Display della temperatura liquido
refrigerante
1
1. Display della temperatura dell’aria
1
UB4CH1H0.book Page 10 Tuesday, July 31, 2018 9:55 AM

Strumento e funzioni di controllo
3-11
3
Modalità di coman do d ella luminosità
La modalità di comando della luminosità
consente di regolare il livello di luminosità
dello strumento multifunzione.
Per regolare la luminosità1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto d’impostazione sinistro.
3. Girare la chiave su “ON” e continuare
a premere il tasto d’impostazione sini-
stro fino a quando il display non com-
muta sulla modalità di comando della
luminosità.
4. Premere il tasto d’ impostazione de-
stro per regolare il livello di luminosità. 5. Premere il tasto d’impostazione sini-
stro per confermare il livello seleziona-
to di luminosità ed uscire dalla
modalità di comando della luminosità.
HAU1234M
Interruttori manubrioSinistra
1. Display del livello di luminosità
1
1. Interruttore di segnalazione luce abbagliante “ ”
2. Commutatore luce abbagliante/ anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
2341
UB4CH1H0.book Page 11 Tuesday, July 31, 2018 9:55 AM
