8-61
8
5. Monte el panel.
NOTA
Verifique que los cables positivo y negativo de
la batería queden instalados como se muestra.
 Cargue por completo la batería antes de mon-
tarla.
SBU30524Cambio de un fusible
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (inferior): 34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (debajo de los
guardabarros): 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Caja de fusibles
2. Fusible principal
3. Fusible EPS (para modelo EPS)
4. Fusible de repuesto del sistema de inyección
5. Fusible del sistema de inyección
2345
1
UB5K60S0.book Page 61 Friday, May 25, 2018 4:45 PM

8-62
8YFM70KDXK / YFM70KDHK YFM70KPXK / YFM70KPAK / YFM70KPHK /
YFM70KPSK / YFM70KPLK
Si sospecha que hay un problema eléctrico, com-
pruebe el fusible y cámbielo según sea necesario
del modo siguiente.
1. Fusible del faro
2. Fusible del sistema de intermitencia
3. Fusible del motor del ventilador del radiador
4. Fusible del encendido
5. Fusible de la toma de corriente continua
6. Fusible de reserva
12345
6
1. Fusible del faro
2. Fusible del motor del ventilador del radiador
3. Fusible del sistema de intermitencia
4. Fusible del encendido
5. Fusible de la tracción integral
6. Fusible de la toma de corriente continua
7. Fusible de reserva
123456
7
UB5K60S0.book Page 62 Friday, May 25, 2018 4:45 PM

8-63
8
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 1. Apague todos los sistemas eléctricos. (Véasela página 4-1).
2. Desmonte el panel A. (Véase la página 8-11).
3. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
Fusibles especificados: Fusible principal:40.0 A
Fusible del faro: 10.0 A (YFM70KDHK, YFM70KDXK)
15.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK,
YFM70KPXK)
Fusible del encendido: 10.0 A
Fusible de la tracción a las cuatro ruedas: 10.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK,
YFM70KPXK)
Fusible del sistema de intermitencia: 10.0 A
Fusible de la toma de corriente continua
auxiliar: 10.0 A
Fusible del motor del ventilador del radia-
dor: 20.0 A
Fusible del sistema de inyección de gasoli-
na: 15.0 A
UB5K60S0.book Page 63 Friday, May 25, 2018 4:45 PM

8-64
84. Active el interruptor principal y arranque el
motor.
5. Si el fusible se vuelve a fundir inmediatamen- te, haga revisar el vehículo en un concesiona-
rio Yamaha.
SBU34223Cambio de una bombilla del faroSi la bombilla de un faro se funde, cámbiela por
una bombilla del tipo especificado del modo si-
guiente.
Bombillas del faro izquierda y derecha1. Retire la tapa de la parte trasera del faro tiran- do hacia afuera. 2. Extraiga la tapa de la bombilla tirando de ella.
Fusible de la EPS:
40.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK, YFM70KPXK)
1. Cubierta de la parte posterior del faro
1. Tapa de la bombilla
11
UB5K60S0.book Page 64 Friday, May 25, 2018 4:45 PM

8-65
8
3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj.
4. Retire la bombilla fundida.
5. Coloque una nueva bombilla. ATENCIÓN:
No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]
6. Coloque el casquillo empujándolo hacia den- tro y girándolo en el sentido de las agujas del
reloj.
7. Coloque la tapa de la bombilla y la tapa de la parte posterior del faro. ATENCIÓN: Verifi-
que que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Si es necesario, ajuste la luz del faro.
1. Casquillo
1
1. No tocar la parte de cristal de la bombilla.
UB5K60S0.book Page 65 Friday, May 25, 2018 4:45 PM

8-66
8Bombilla del faro central (YFM70KPXK /
YFM70KPAK / YFM70KPHK / YFM70KPSK /
YFM70KPLK)
1. Desmonte la tapa del faro central extrayendo las fijaciones rápidas.
2. Extraiga la tapa de la bombilla tirando de ella. 3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj.

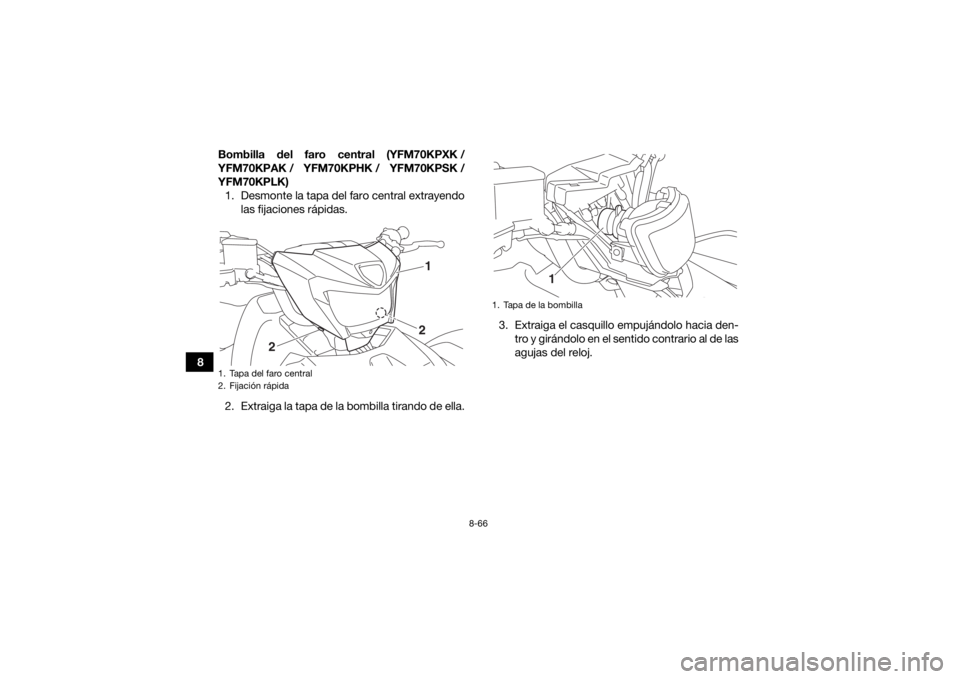

1. Tapa del faro central
2. Fijación rápida
1
2
2
1. Tapa de la bombilla
1
UB5K60S0.book Page 66 Friday, May 25, 2018 4:45 PM

8-67
8
4. Retire la bombilla fundida.
5. Coloque una nueva bombilla.
ATENCIÓN:
No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]
6. Coloque el casquillo empujándolo hacia den- tro y girándolo en el sentido de las agujas del
reloj.
7. Monte la tapa de bombilla. ATENCIÓN: Veri-
fique que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Monte la tapa del faro central como se mues- tra y, a continuación, coloque las fijaciones
rápidas.
1. Casquillo
1
1. No tocar la parte de cristal de la bombilla.
1
UB5K60S0.book Page 67 Friday, May 25, 2018 4:45 PM

8-68
89. Ajuste la luz del faro central si es preciso.

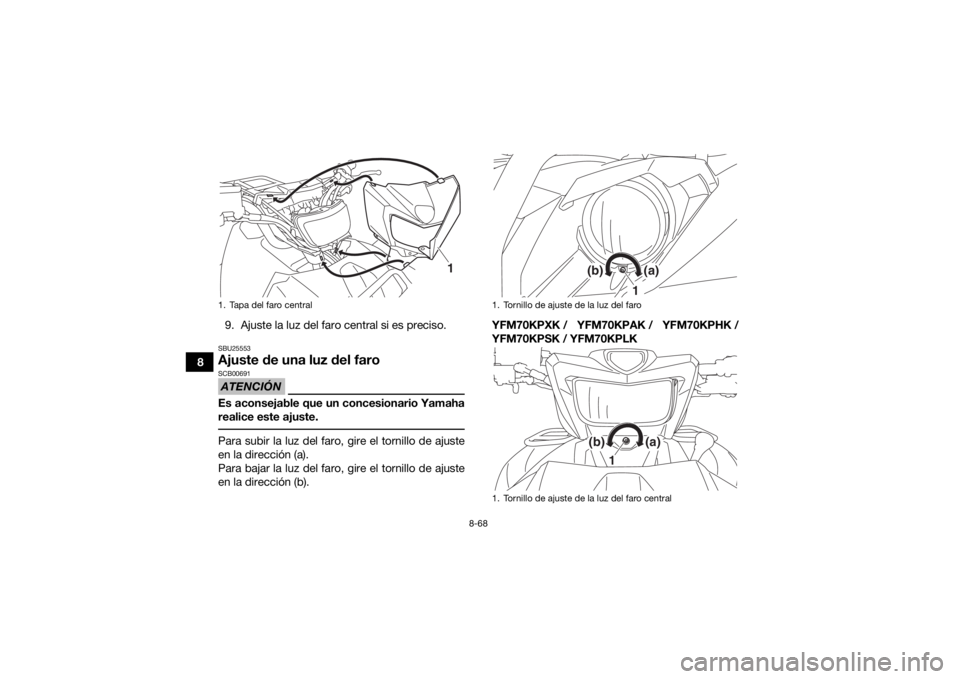

SBU25553Ajuste de una luz del faroATENCIÓNSCB00691Es aconsejable que un concesionario Yamaha
realice este ajuste. Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b). YFM70KPXK / YFM70KPAK / YFM70KPHK /
YFM70KPSK / YFM70KPLK1. Tapa del faro central
1
1. Tornillo de ajuste de la luz del faro
1. Tornillo de ajuste de la luz del faro central
(b)
(a)
1
(b)
(a)
1
