2019 YAMAHA FX SVHO Manual de utilização (in Portuguese)

Ler atentamente este manual
antes de operar este veículo
aquático.
MANUAL DO
PROPRIETÁRIO/OPERADOR
2019 WaveRunner
FX SVHO
FX Cruiser SVHO
FX Limited SVHO
F3X-F8199-70-P0
UF3X70P0.book Page 1 Thursday, August 23, 2018 10:37 AM

Ler atentamente este manual antes de operar este veículo aquático. Este ma-
nual deverá permanecer no WaveRunner, caso este seja vendido.
UF3X70P0.book Page 1 Thursday, August 23, 2018 10:37 AM

Informações importantes
PJU42736

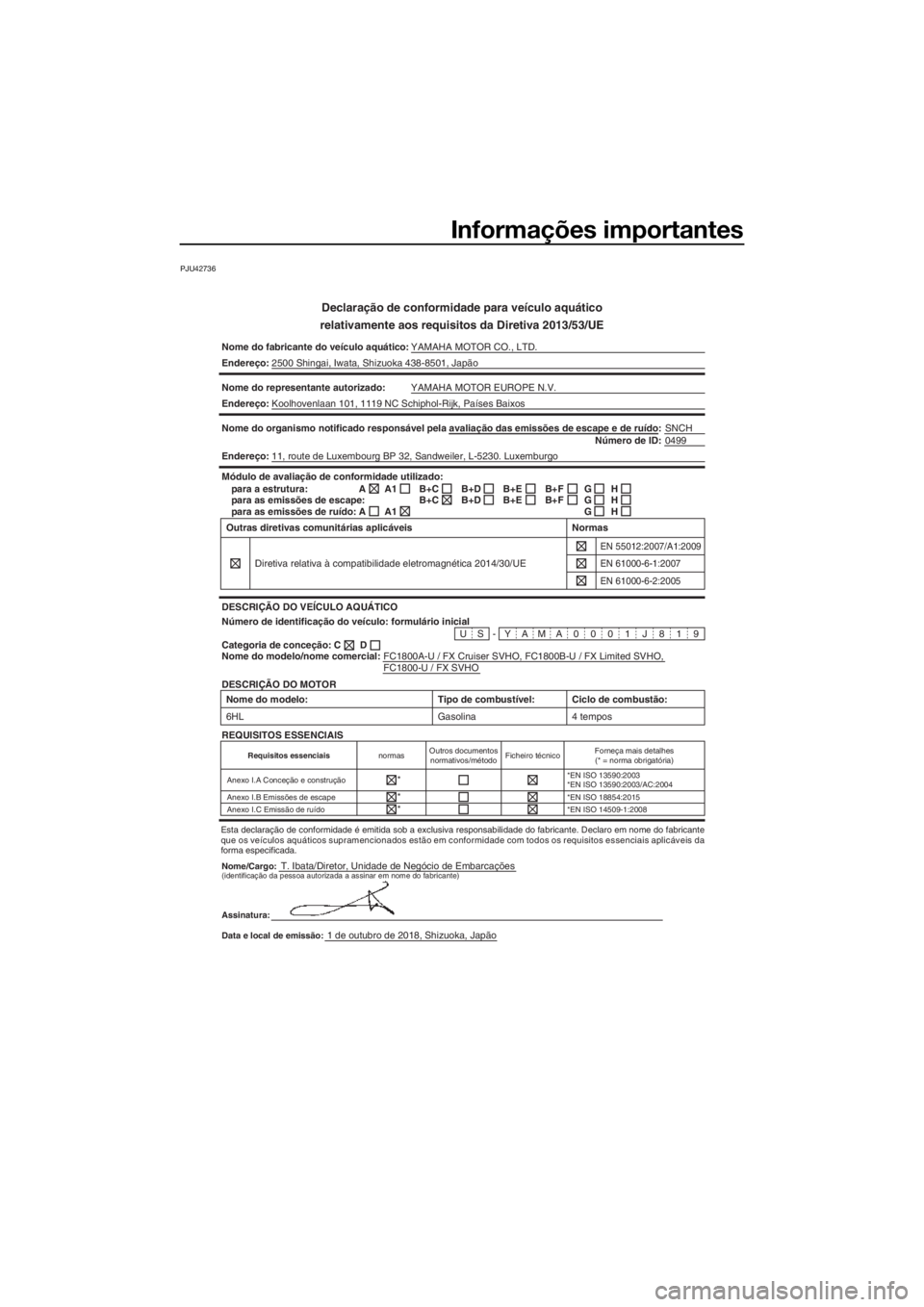

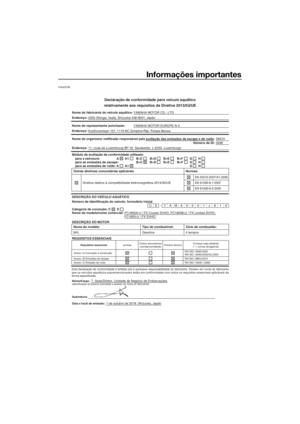

Declaração de conformidade para veículo aquático
relativamente aos requisitos da Diretiva 2013/53/UE
Nome do fabricante do veículo aquático: YAMAHA MOTOR CO., LTD.
Endereço:2500 Shingai, Iwata, Shizuoka 438-8501, Japão
Nome do representante autorizado:YAMAHA MOTOR EUROPE N.V.
Endereço:Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Baixos
Nome do organismo notificado responsável pela avaliação das emissões de escape e de ruído:SNCH
0499
Número de ID:
Endereço:11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburgo
US-YAMA0001J819 Módulo de avaliação de conformidade utilizado:
para a estrutura:
para as emissões de escape:
para as emissões de ruído:
DESCRIÇÃO DO VEÍCULO AQUÁTICO
DESCRIÇÃO DO MOTORA
A
Número de identificação do veículo: formulário inicial
Nome do modelo/nome comercial:C Categoria de conceção:Outras diretivas comunitárias aplicáveis
Diretiva relativa à compatibilidade eletromagnética 2014/30/UE
EN 55012:2007/A1:2009
Normas
EN 61000-6-1:2007
D
EN 61000-6-2:2005
A1
A1B+C
B+CB+D
B+DB+E
B+EB+F
B+FG
G
GH
H
H
Nome do modelo:
6HLCiclo de combustão:
4 tempos Tipo de combustível:
Gasolina
REQUISITOS ESSENCIAIS
Requisitos essenciaisnormasOutros documentos
normativos/métodoFicheiro técnicoForneça mais detalhes
(* = norma obrigatória)
Anexo I.A Conceção e construção*EN ISO 13590:2003
*EN ISO 13590:2003/AC:2004
Anexo I.B Emissões de escape *EN ISO 18854:2015
Anexo I.C Emissão de ruído *EN ISO 14509-1:2008
*
* *
Esta declaração de conformidade é emitida sob a exclusiva responsabilidade do fabricante. Declaro em nome do fabricante
que os veículos aquáticos supramencionados estão em conformidade com todos os requisitos essenciais aplicáveis da
forma especificada.
Nome/Cargo:
T. Ibata/Diretor, Unidade de Negócio de Embarcações(identificação da pessoa autorizada a assinar em nome do fabricante)
Assinatura:
Data e local de emissão:
1 de outubro de 2018, Shizuoka, JapãoFC1800A-U / FX Cruiser SVHO, FC1800B-U / FX Limited SVHO,
FC1800-U / FX SVHO
UF3X70P0.book Page 1 Thursday, August 23, 2018 10:37 AM

Informações importantes
PJU30193
Estimado
proprietário/operador
Obrigado por ter optado por um veículo
aquático Yamaha.
Este manual do proprietário/operador con-
tém informações necessárias para uma utili-
zação, manutenção e conservação
adequadas do veículo. Em caso de dúvidas
sobre a operação ou manutenção do seu ve-
ículo, consultar um Concessionário Yamaha.
Este manual não constitui um curso sobre
segurança na navegação ou náutica. Se este
for o seu primeiro veículo aquático ou caso
esteja a mudar para um tipo de veículo com
o qual não está familiarizado, para seu pró-
prio conforto e segurança, assegure-se de
que obtém formação ou prática adequada
antes de utilizar o veículo sozinho. Além dis-
so, qualquer Concessionário Yamaha ou or-
ganismo náutico terá o prazer de lhe
recomendar escolas náuticas locais ou ins-
trutores competentes.
Neste manual, as informações de importân-
cia particular são indicadas das seguintes
maneiras:
Este é o símbolo de alerta de segurança.
Serve para alertá-lo de potenciais perigos de
ferimentos. Obedeça a todas as mensagens
de segurança assinaladas por este símbolo
para evitar possíveis ferimentos ou mesmo a
morte.
AVISO
PWJ00072
Um AVISO indica uma situação perigosa
que, caso não seja evitada, pode resultar
em morte ou em ferimentos graves.
ADVERTÊNCIA
PCJ00092
Uma indicação de ADVERTÊNCIA assina-
la precauções especiais que devem ser
tomadas para evitar danificar o veículo
aquático ou outros bens.
OBSERVAÇÃO:
As mensagens OBSERVAÇÃO indicam infor-
mações importantes, destinadas a esclare-
cer ou facilitar os procedimentos.
UF3X70P0.book Page 2 Thursday, August 23, 2018 10:37 AM

Informações importantes
PJU40411
Devido à política da Yamaha de contínuo de-
senvolvimento dos seus produtos, este veí-
culo poderá não ser exatamente igual ao
descrito no presente manual do proprietá-
rio/operador. As especificações estão sujei-
tas a alterações sem aviso prévio.
O presente manual deverá ser considerado
como um componente integrante do veículo,
devendo, por esta razão, permanecer com o
veículo mesmo que este seja subsequente-
mente vendido.
PJU30233
WaveRunner FX SVHO / FX Cruiser
SVHO / FX Limited SVHO
MANUAL DO PROPRIETÁRIO/OPERA-
DOR
©2018 por Yamaha Motor Co., Ltd.
1ª edição, Julho 2018
Reservados todos os direitos.
A reprodução e a utilização
sem prévia autorização escrita de
Yamaha Motor Co., Ltd.
não são autorizadas.
Impresso nos E.U.A.
UF3X70P0.book Page 3 Thursday, August 23, 2018 10:37 AM

Índice
Etiquetas importantes e gerais ........ 1

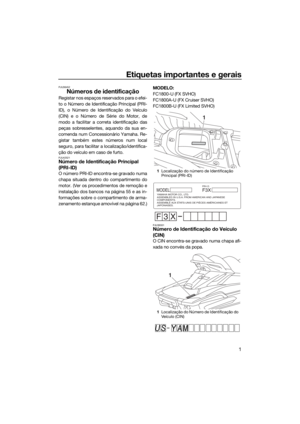

Números de identificação ............... 1
Número de Identificação Principal
(PRI-ID) ........................................... 1
Número de Identificação do Veículo
(CIN) ................................................ 1
Número de série do motor ................. 2
Etiqueta com a data de fabrico .......... 2
Informações sobre o modelo .......... 3

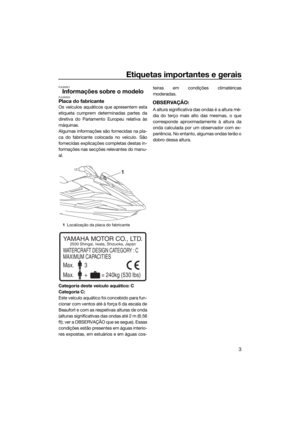

Placa do fabricante ............................ 3

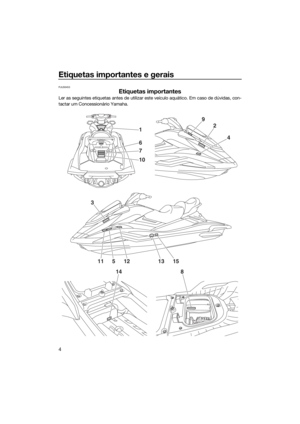

Etiquetas importantes ..................... 4

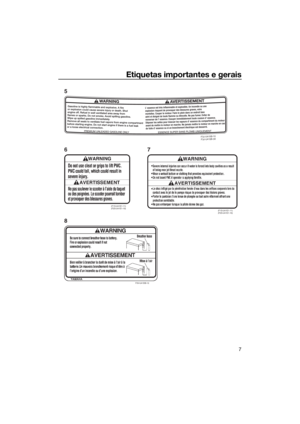

Etiquetas de aviso .............................. 5
Outras etiquetas ................................. 8
Informações de segurança ............ 10

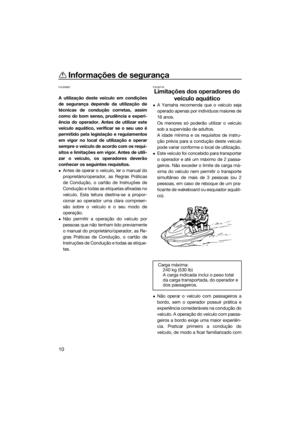

Limitações dos operadores do
veículo aquático ......................... 10

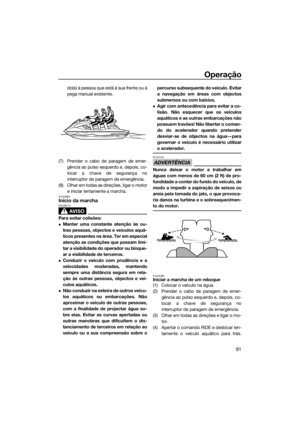

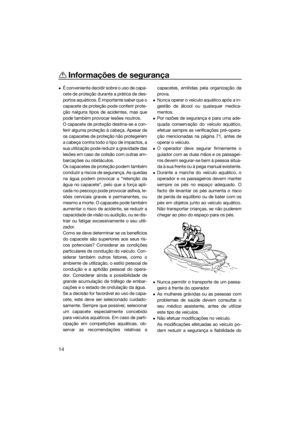

Limitações durante a condução ... 11

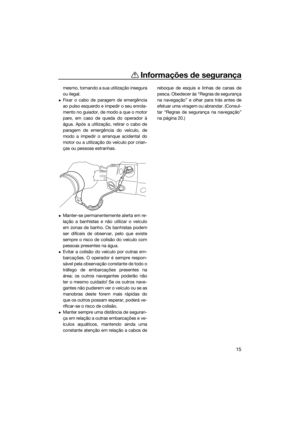

Requisitos de operação ................ 13
Equipamento recomendado ......... 16
Informações de perigo .................. 16
Características do veículo ............. 17
Wakeboard e esqui aquático ........ 18
Regras de segurança na
navegação.................................. 20
Utilização responsável do
veículo ........................................ 21
Descrição ......................................... 22
Glossário do veículo aquático....... 22

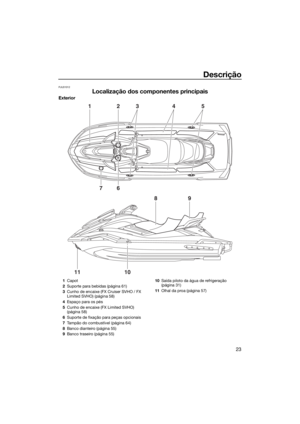

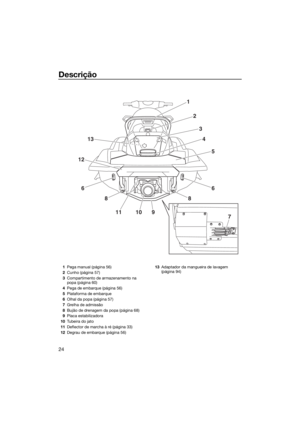

Localização dos componentes
principais .................................... 23
Funcionamento da função de
controlo ............................................ 27
Funções de controlo do veículo
aquático ..................................... 27

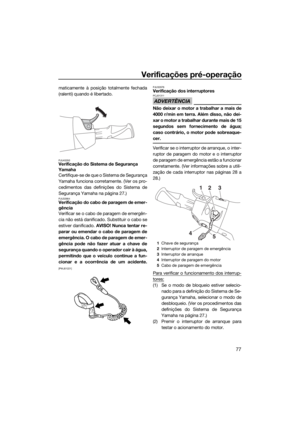

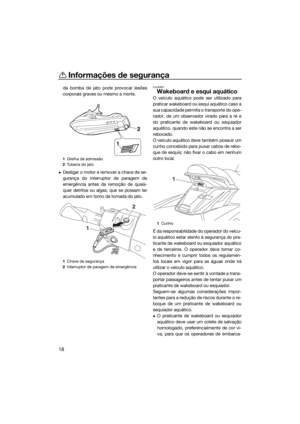

Sistema de Segurança Yamaha ....... 27
Interruptor de paragem do motor ... 28
Interruptor de paragem de
emergência .................................. 28

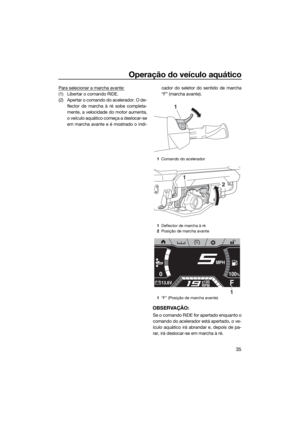

Interruptor de arranque ................... 28Comando do acelerador .................. 29

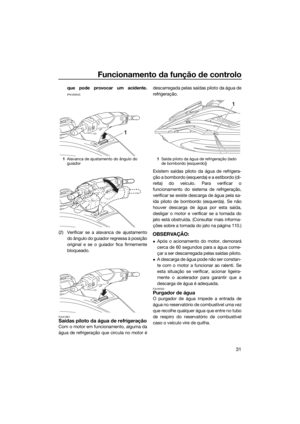

Comando RiDE ................................ 29
Sistema de governo ......................... 30

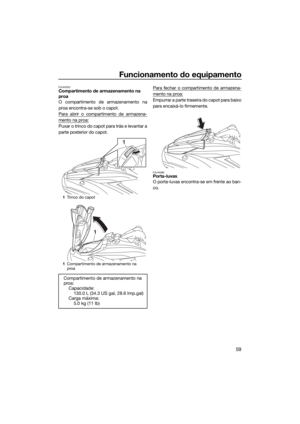

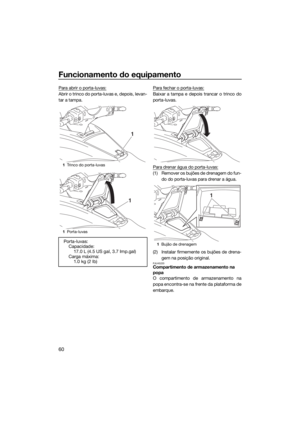

Sistema de ajustamento da
inclinação do guiador ................... 30
Saídas piloto da água de
refrigeração ................................... 31
Purgador de água............................. 31
Operação do veículo aquático....... 33
Funções de operação do veículo
aquático ..................................... 33

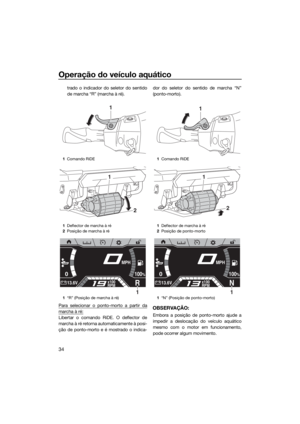

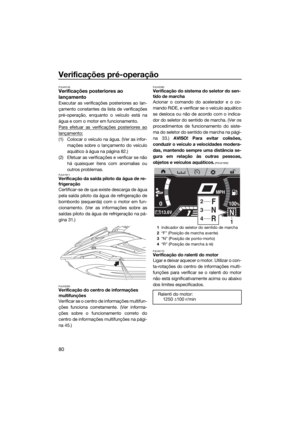

Sistema do seletor do sentido de
marcha ......................................... 33

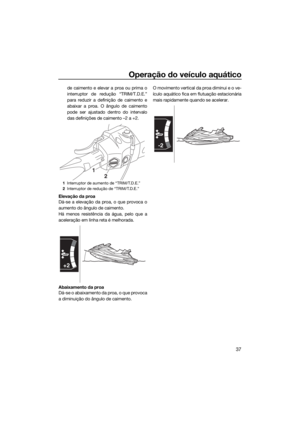

Sistema de caimento elétrico ........... 36

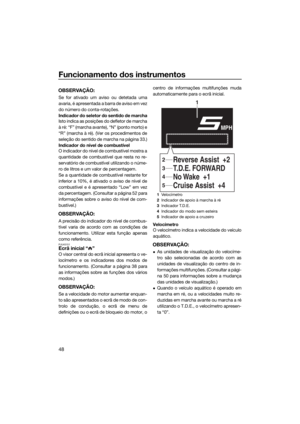

Modos de funcionamento do
veículo aquático......................... 38

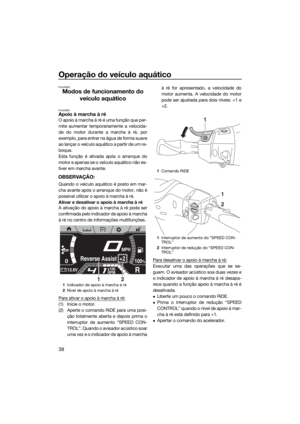

Apoio à marcha à ré ......................... 38

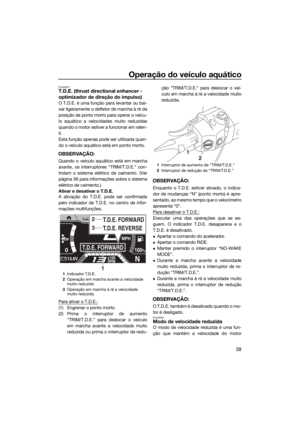

T.D.E. (thrust directional
enhancer - optimizador de direção
do impulso) ................................... 39

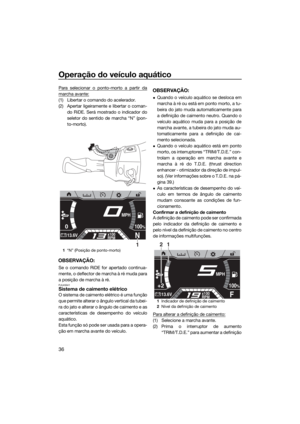

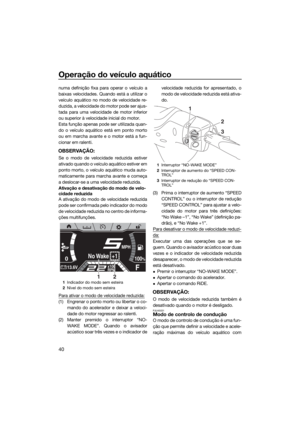

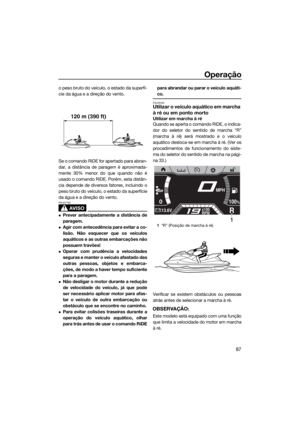

Modo de velocidade reduzida .......... 39
Modo de controlo de condução....... 40

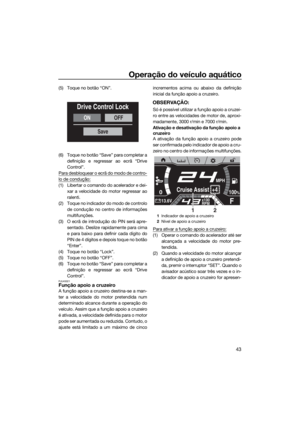

Função apoio a cruzeiro ................... 43

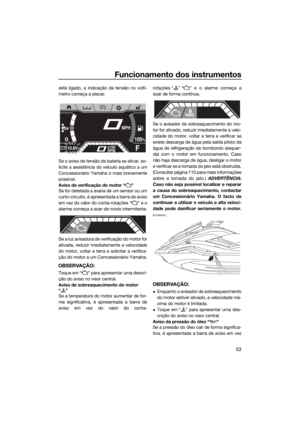

Funcionamento dos
instrumentos ................................... 45

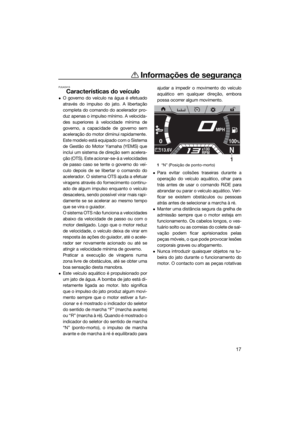

Centro de informações
multifunções .............................. 45
Botões de operação ......................... 46
Ecrã tátil ........................................... 46
Área de estado ................................. 47
Ecrã inicial ....................................... 48

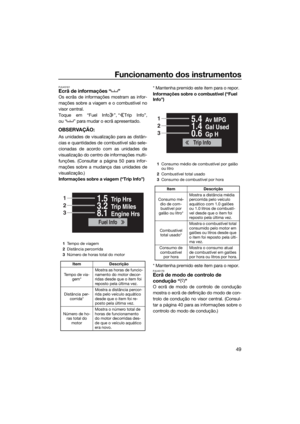

Ecrã de informações ....................... 49
Ecrã de modo de controlo de
condução ..................................... 49

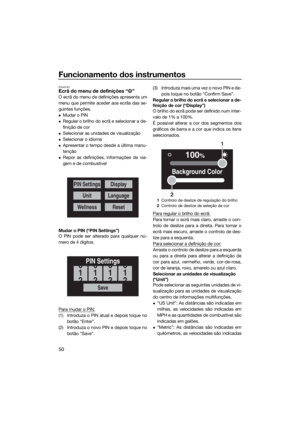

Ecrã do menu de definições ........... 50
Ecrã de bloqueio do motor ............. 52

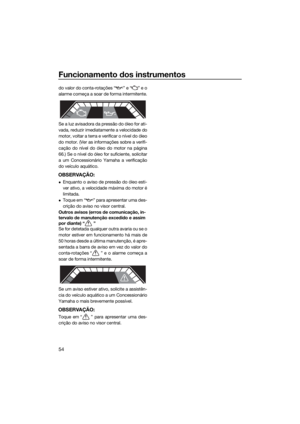

Função de aviso ............................... 52
Funcionamento do
equipamento ................................... 55
Equipamento................................. 55

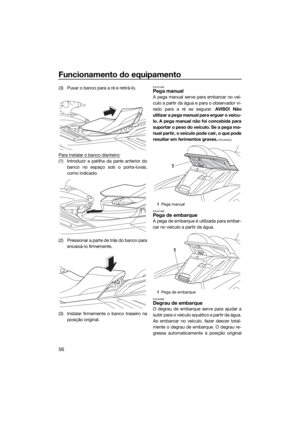

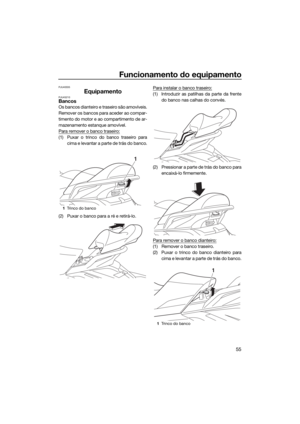

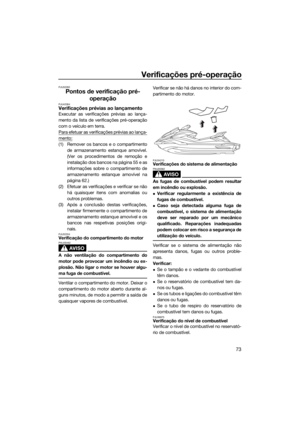

Bancos ............................................. 55
UF3X70P0.book Page 1 Thursday, August 23, 2018 10:37 AM

Índice
Pega manual .................................... 56

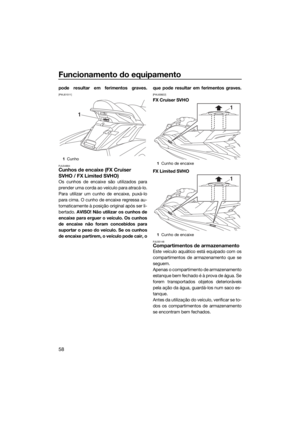

Pega de embarque........................... 56
Degrau de embarque ....................... 56
Olhal da proa .................................... 57

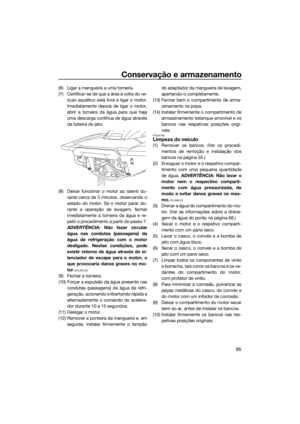

Olhais da popa ................................. 57
Cunho ............................................... 57
Cunhos de encaixe (FX Cruiser
SVHO / FX Limited SVHO) ............ 58

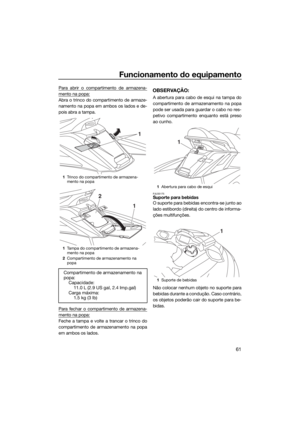

Compartimentos de
armazenamento ............................ 58

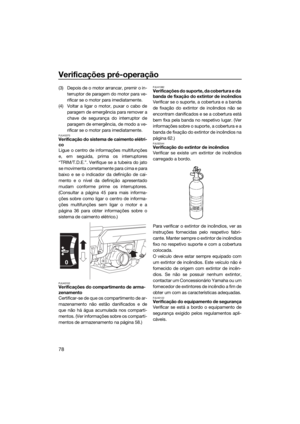

Suporte e cobertura do extintor de
incêndios ...................................... 62
Suporte de fixação de peças
opcionais ...................................... 63
Requisitos de operação e
manuseamento ................................ 64
Requisitos de combustível ............ 64

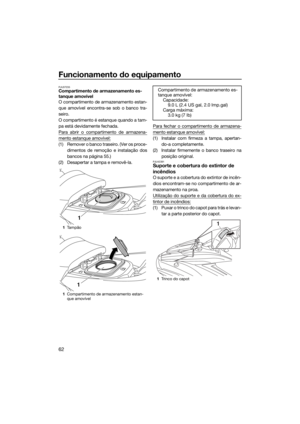

Combustível ..................................... 64
Requisitos do óleo do motor......... 66

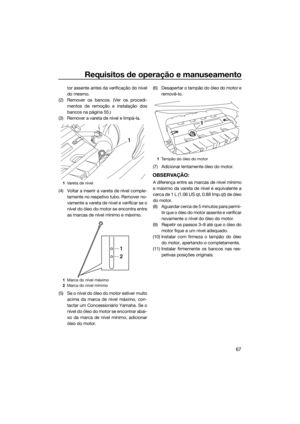

Óleo do motor .................................. 66
Drenagem da água do porão ........ 68
Drenagem da água do porão em
terra............................................... 68
Drenagem da água do porão na
água .............................................. 68
Transporte num reboque .............. 69
Operação pela primeira vez ........... 70
Rodagem do motor ....................... 70
Verificações pré-operação ............. 71
Lista de verificações
pré-operação ................................ 71
Pontos de verificação
pré-operação ............................. 73

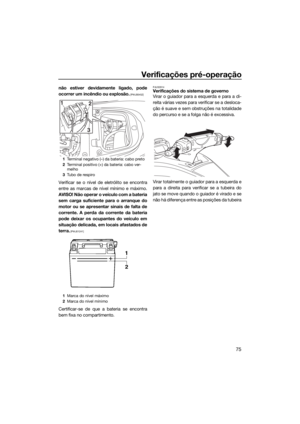

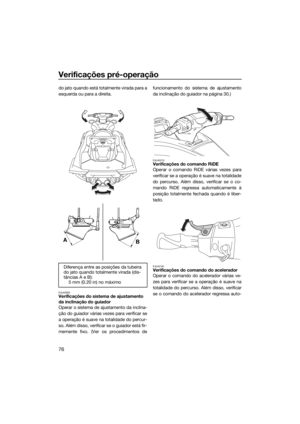

Verificações prévias ao
lançamento ................................... 73
Verificações posteriores ao
lançamento ................................... 80
Operação ......................................... 81
Operação do veículo aquático...... 81
Familiarização com o veículo ........... 81
Aprendizagem da operação do
veículo ........................................... 81
Posição de condução ...................... 82
Colocação do veículo na água ......... 82
Arranque do motor na água ............. 82
Paragem do motor ........................... 84
Abandono do veículo ....................... 84
Utilização do veículo aquático ......... 84

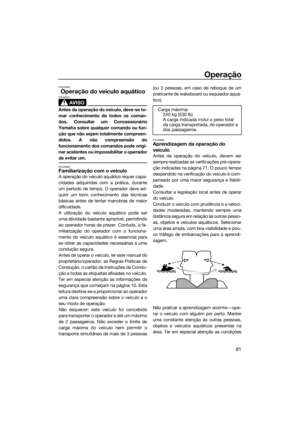

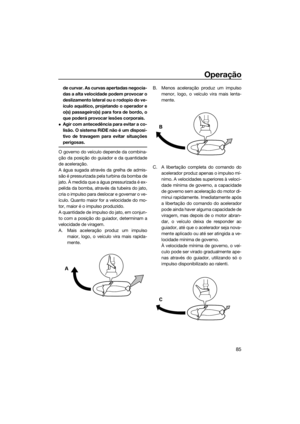

Viragem do veículo ........................... 84
Paragem do veículo aquático........... 86
Utilizar o veículo aquático em
marcha à ré ou em ponto
morto ............................................ 87

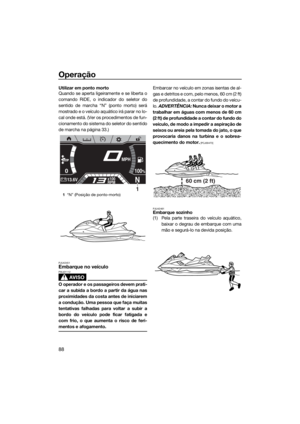

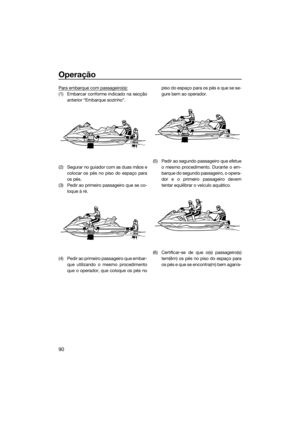

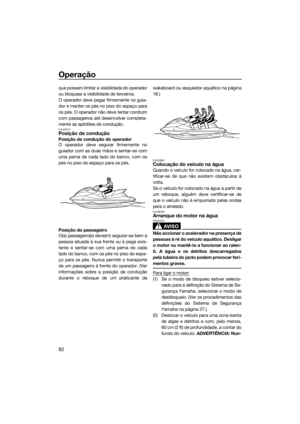

Embarque no veículo ....................... 88
Início da marcha ............................... 91
Veículo virado de quilha ................... 92
Abicagem e atracação do veículo .... 93
Operação em áreas com muitas
algas.............................................. 93
Após a remoção do veículo da
água .............................................. 93
Conservação e armazenamento ... 94
Cuidados pós-operação ............... 94

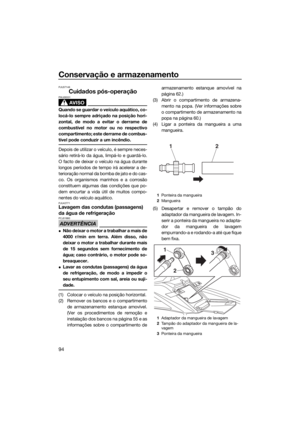

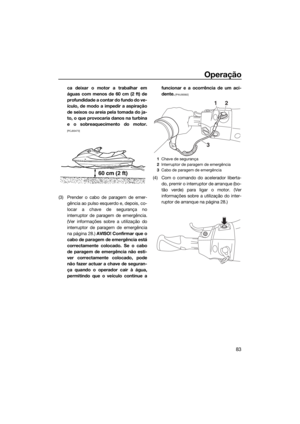

Lavagem das condutas
(passagens) da água de
refrigeração ................................... 94
Limpeza do veículo .......................... 95

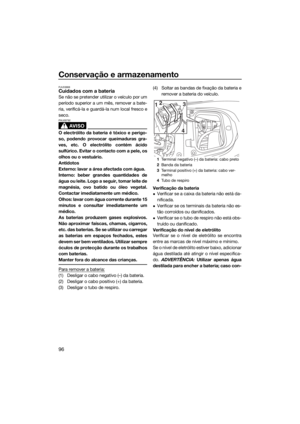

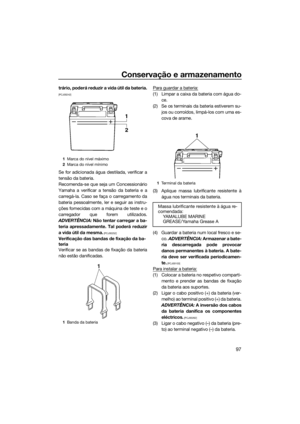

Cuidados com a bateria ................... 96
Armazenamento por um longo
período....................................... 98
Limpeza ............................................ 98
Lubrificação ...................................... 99
Tratamento contra a corrosão.......... 99
Manutenção................................... 100
Manutenção ................................ 100

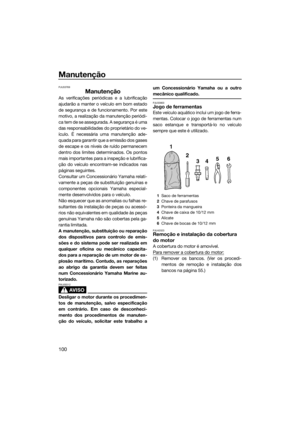

Jogo de ferramentas ...................... 100

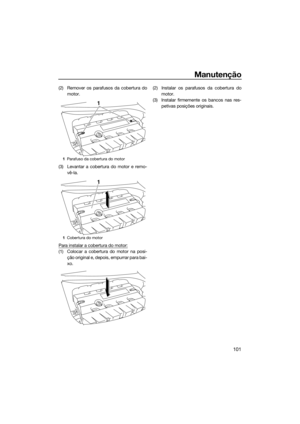

Remoção e instalação da
cobertura do motor ..................... 100
UF3X70P0.book Page 2 Thursday, August 23, 2018 10:37 AM

Índice
Tabela de manutenção
periódica ..................................... 102
Óleo do motor e filtro de óleo ........ 104
Especificações .............................. 105
Especificações ............................ 105
Recuperação de anomalias.......... 106
Diagnóstico de anomalias ........... 106
Tabela de diagnóstico de
anomalias.................................... 106
Procedimentos de emergência ... 110
Limpar a tomada do jato e a
turbina ......................................... 110

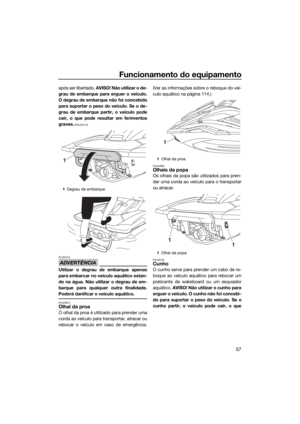

Fazer subir o deflector de marcha à
ré ................................................ 111
Ligação de cabo auxiliar à
bateria ......................................... 111

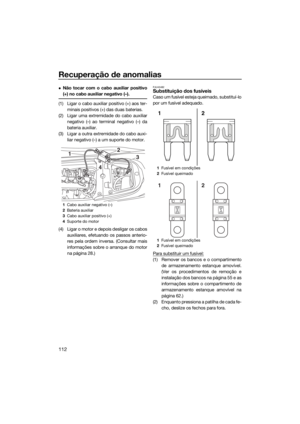

Substituição dos fusíveis ............... 112

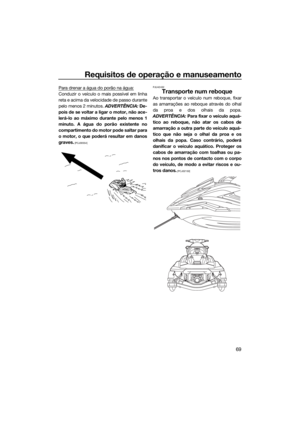

Reboque do veículo ....................... 114
Veículo submerso........................... 115
Índice remissivo ............................ 116
UF3X70P0.book Page 3 Thursday, August 23, 2018 10:37 AM
