2734-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_F_OM_Europe_OM52K21M

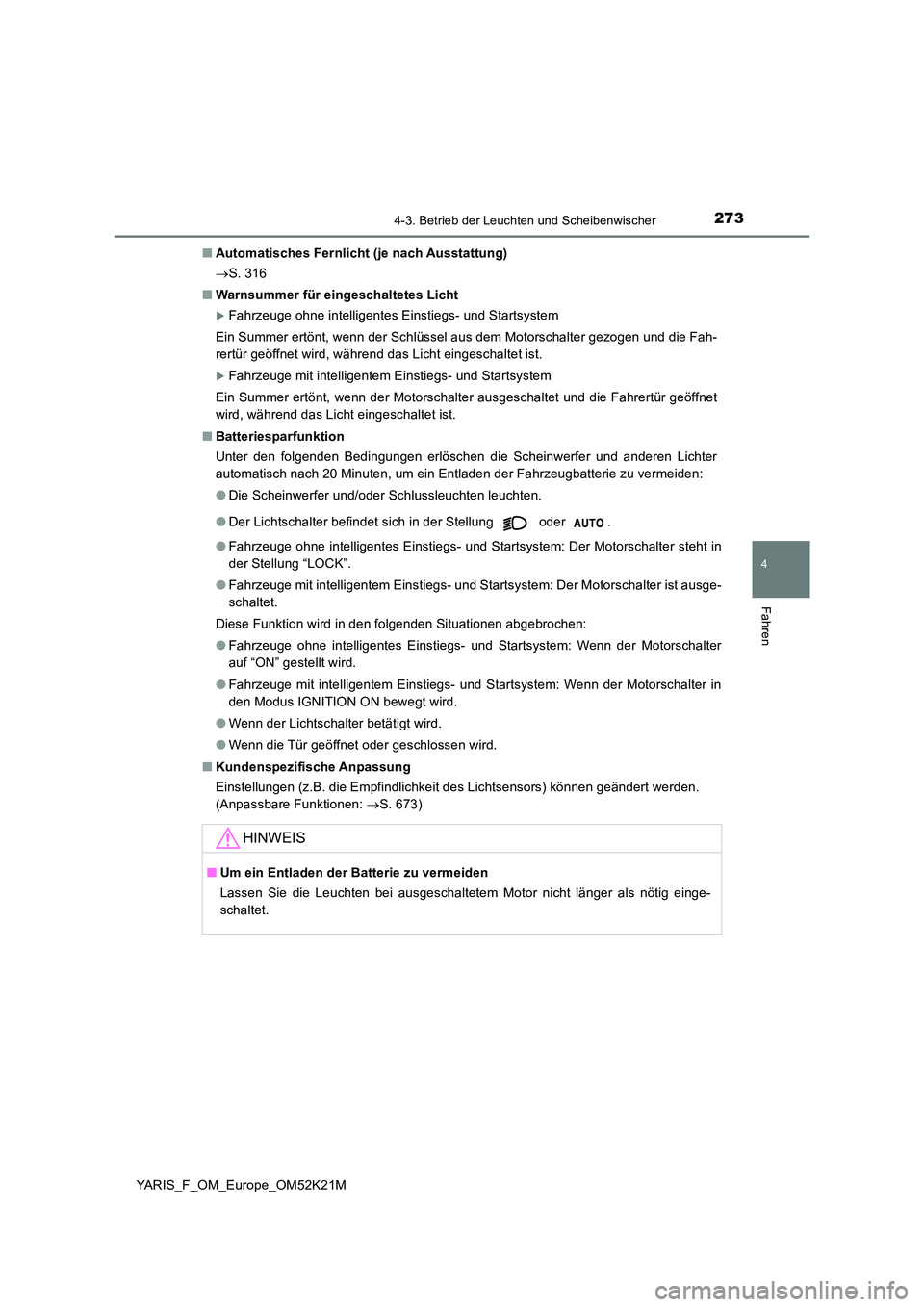

■ Automatisches Fernlicht (je nach Ausstattung)
 S. 316
■ Warnsummer für eingeschaltetes Licht
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Ein Summer ertönt, wenn der Schlüssel aus dem Motorschalter gezogen und die Fah-
rertür geöffnet wird, während das Licht eingeschaltet ist.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Ein Summer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür geöffnet
wird, während das Licht eingeschaltet ist.
■ Batteriesparfunktion
Unter den folgenden Bedingungen erlöschen die Scheinwerfer und anderen Lichter
automatisch nach 20 Minuten, um ein Entladen der Fahrzeugbatterie zu vermeiden:
● Die Scheinwerfer und/oder Schlussleuchten leuchten.
● Der Lichtschalter befindet sich in der Stellung oder .
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Der Motorschalter steht in
der Stellung “LOCK”.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Der Motorschalter ist ausge-
schaltet.
Diese Funktion wird in den folgenden Situationen abgebrochen:
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Wenn der Motorschalter
auf “ON” gestellt wird.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Wenn der Motorschalter in
den Modus IGNITION ON bewegt wird.
● Wenn der Lichtschalter betätigt wird.
● Wenn die Tür geöffnet oder geschlossen wird.
■ Kundenspezifische Anpassung
Einstellungen (z.B. die Empfindlichkeit des Lichtsensors) können geändert werden.
(Anpassbare Funktionen: S. 673)
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Leuchten bei ausgeschaltetem Motor nicht länger als nötig einge-
schaltet.

2774-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_F_OM_Europe_OM52K21M

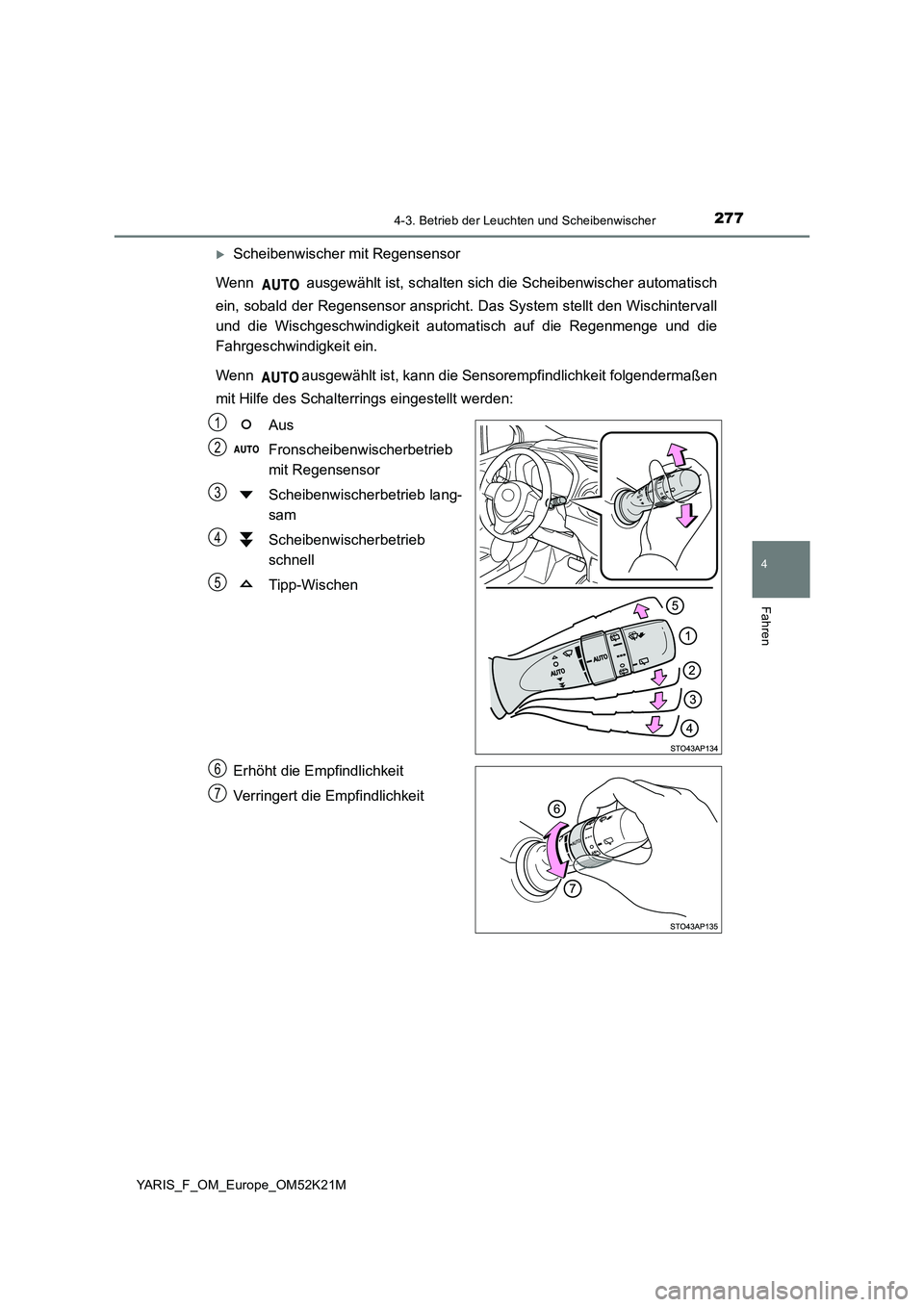

Scheibenwischer mit Regensensor
Wenn ausgewählt ist, schalten sich die Scheibenwischer automatisch
ein, sobald der Regensensor anspricht. Das System stellt den Wischintervall
und die Wischgeschwindigkeit automat isch auf die Regenmenge und die
Fahrgeschwindigkeit ein.
Wenn ausgewählt ist, kann die Sensorempfindlichkeit folgendermaßen
mit Hilfe des Schalterrings eingestellt werden:
Aus
Fronscheibenwischerbetrieb
mit Regensensor
Scheibenwischerbetrieb lang-
sam
Scheibenwischerbetrieb
schnell
Tipp-Wischen
Erhöht die Empfindlichkeit
Verringert die Empfindlichkeit
1
2
3
4
5
6
7

2784-3. Betrieb der Leuchten und Scheibenwischer
YARIS_F_OM_Europe_OM52K21M

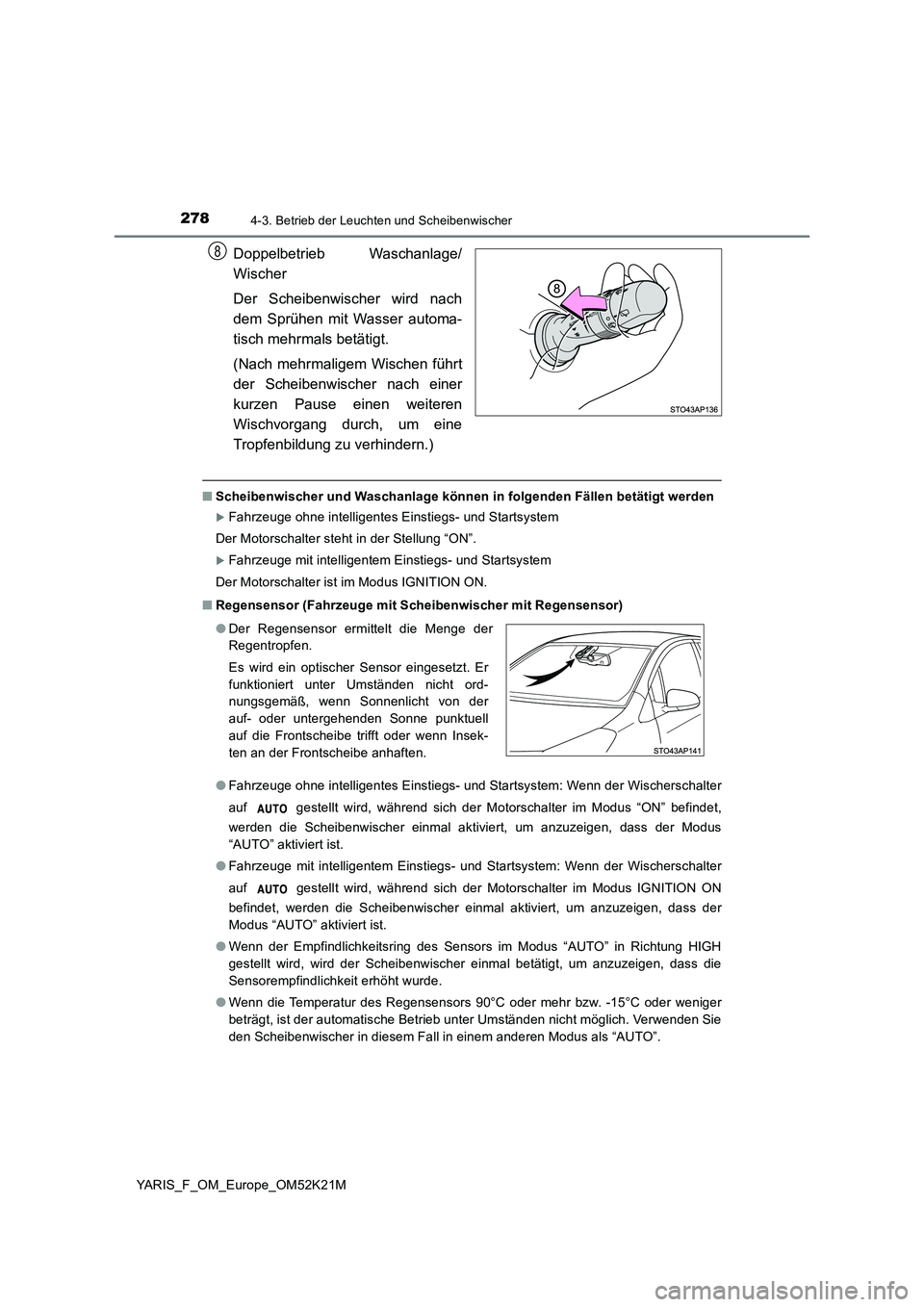

Doppelbetrieb Waschanlage/
Wischer
Der Scheibenwischer wird nach
dem Sprühen mit Wasser automa-
tisch mehrmals betätigt.
(Nach mehrmaligem Wischen führt
der Scheibenwischer nach einer
kurzen Pause einen weiteren
Wischvorgang durch, um eine
Tropfenbildung zu verhindern.)
■ Scheibenwischer und Waschanlage können in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
■ Regensensor (Fahrzeuge mit Scheibenwischer mit Regensensor)
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Wenn der Wischerschalter
auf gestellt wird, während sich der Motorschalter im Modus “ON” befindet,
werden die Scheibenwischer einmal aktiviert, um anzuzeigen, dass der Modus
“AUTO” aktiviert ist.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Wenn der Wischerschalter
auf gestellt wird, während sich der Motorschalter im Modus IGNITION ON
befindet, werden die Scheibenwischer einmal aktiviert, um anzuzeigen, dass der
Modus “AUTO” aktiviert ist.
● Wenn der Empfindlichkeitsring des Sensors im Modus “AUTO” in Richtung HIGH
gestellt wird, wird der Scheibenwischer einmal betätigt, um anzuzeigen, dass die
Sensorempfindlichkeit erhöht wurde.
● Wenn die Temperatur des Regensensors 90°C oder mehr bzw. -15°C oder weniger
beträgt, ist der automatische Betrieb unter Umständen nicht möglich. Verwenden Sie
den Scheibenwischer in diesem Fall in einem anderen Modus als “AUTO”.
8
● Der Regensensor ermittelt die Menge der
Regentropfen.
Es wird ein optischer Sensor eingesetzt. Er
funktioniert unter Umständen nicht ord-
nungsgemäß, wenn Sonnenlicht von der
auf- oder untergehenden Sonne punktuell
auf die Frontscheibe trifft oder wenn Insek-
ten an der Frontscheibe anhaften.

2794-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_F_OM_Europe_OM52K21M

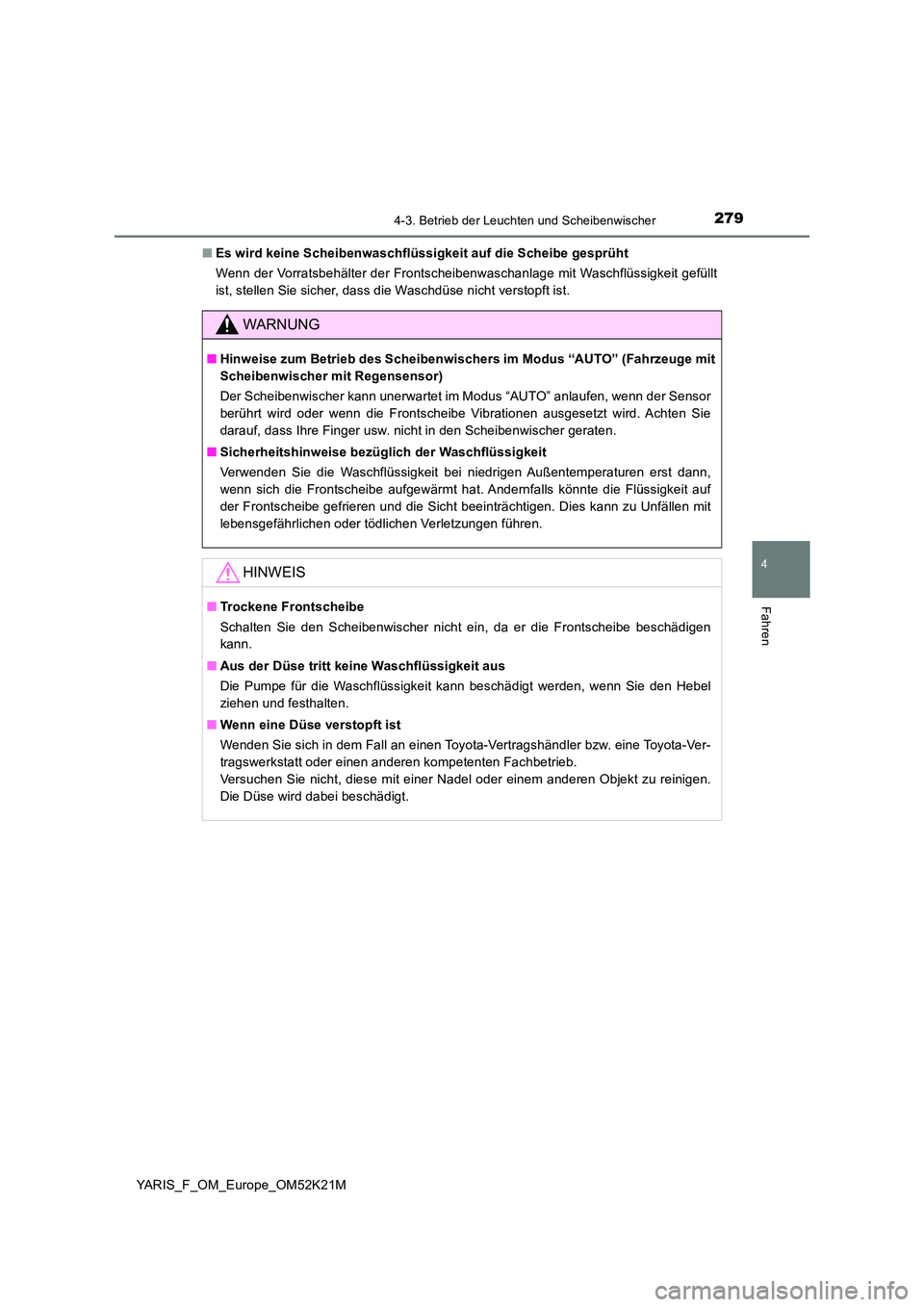

■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheibenwaschanlage mit Waschflüssigkeit gefüllt
ist, stellen Sie sicher, dass die Waschdüse nicht verstopft ist.
WARNUNG
■ Hinweise zum Betrieb des Scheibenwischers im Modus “AUTO” (Fahrzeuge mit
Scheibenwischer mit Regensensor)
Der Scheibenwischer kann unerwartet im Modus “AUTO” anlaufen, wenn der Sensor
berührt wird oder wenn die Frontscheibe Vibrationen ausgesetzt wird. Achten Sie
darauf, dass Ihre Finger usw. nicht in den Scheibenwischer geraten.
■ Sicherheitshinweise bezüglich der Waschflüssigkeit
Verwenden Sie die Waschflüssigkeit bei niedrigen Außentemperaturen erst dann,
wenn sich die Frontscheibe aufgewärmt hat. Andernfalls könnte die Flüssigkeit auf
der Frontscheibe gefrieren und die Sicht beeinträchtigen. Dies kann zu Unfällen mit
lebensgefährlichen oder tödlichen Verletzungen führen.
HINWEIS
■ Trockene Frontscheibe
Schalten Sie den Scheibenwischer nicht ein, da er die Frontscheibe beschädigen
kann.
■ Aus der Düse tritt keine Waschflüssigkeit aus
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel
ziehen und festhalten.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.

2874-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52K21M

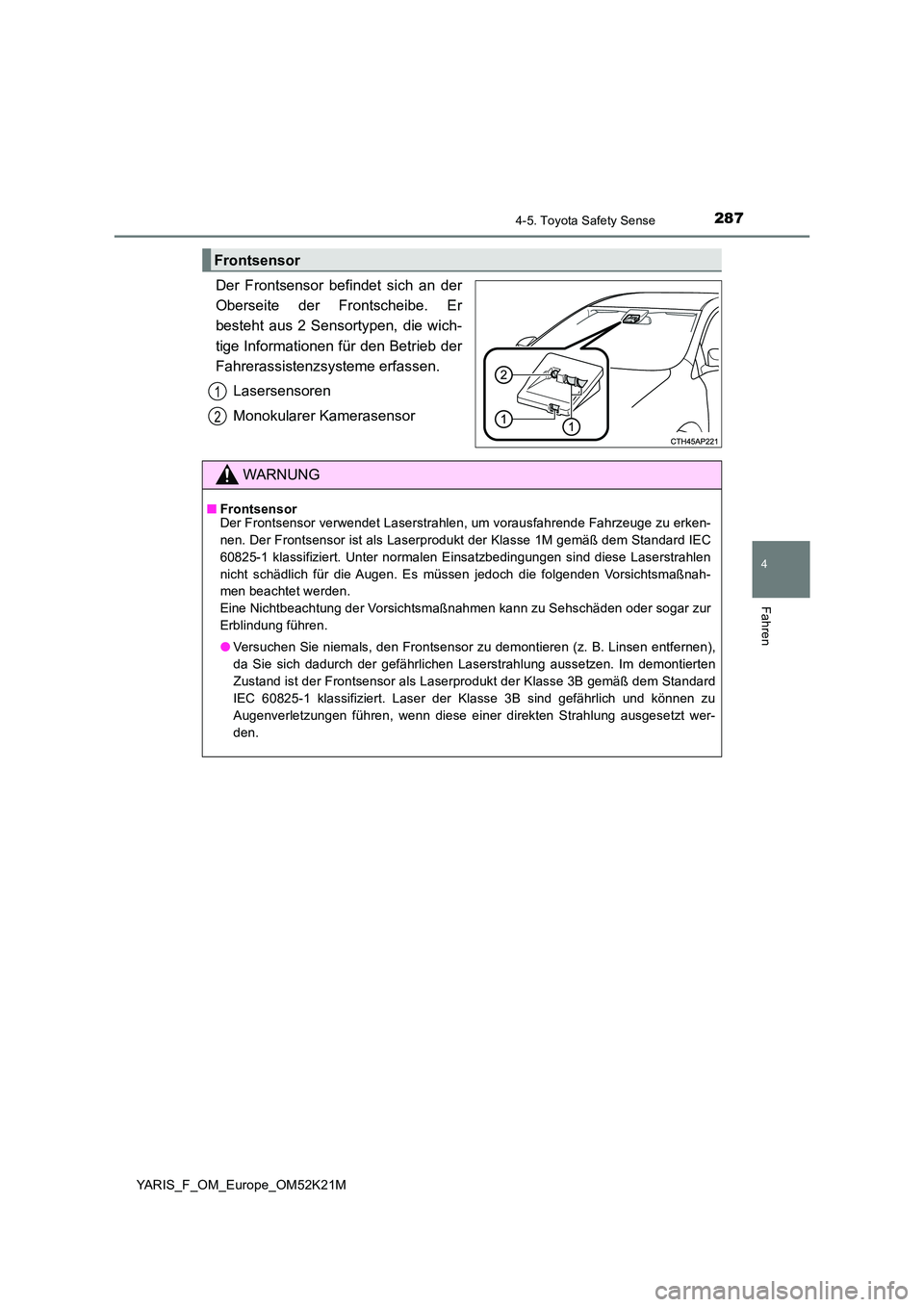

Der Frontsensor befindet sich an der
Oberseite der Frontscheibe. Er
besteht aus 2 Sensortypen, die wich-
tige Informationen für den Betrieb der
Fahrerassistenzsysteme erfassen.
Lasersensoren
Monokularer Kamerasensor
Frontsensor
1
2
WARNUNG
■ Frontsensor Der Frontsensor verwendet Laserstrahlen, um vorausfahrende Fahrzeuge zu erken-
nen. Der Frontsensor ist als Laserprodukt der Klasse 1M gemäß dem Standard IEC
60825-1 klassifiziert. Unter normalen Einsatzbedingungen sind diese Laserstrahlen
nicht schädlich für die Augen. Es müssen jedoch die folgenden Vorsichtsmaßnah-
men beachtet werden.
Eine Nichtbeachtung der Vorsichtsmaßnahmen kann zu Sehschäden oder sogar zur
Erblindung führen.
● Versuchen Sie niemals, den Frontsensor zu demontieren (z. B. Linsen entfernen),
da Sie sich dadurch der gefährlichen Laserstrahlung aussetzen. Im demontierten
Zustand ist der Frontsensor als Laserprodukt der Klasse 3B gemäß dem Standard
IEC 60825-1 klassifiziert. Laser der Klasse 3B sind gefährlich und können zu
Augenverletzungen führen, wenn diese einer direkten Strahlung ausgesetzt wer-
den.

2884-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52K21M
WARNUNG
●Schauen Sie niemals durch eine Lupe, ein Mikroskop oder eine anderes optisches
Gerät aus einer Entfernung von weniger als 100 mm in den Frontsensor.

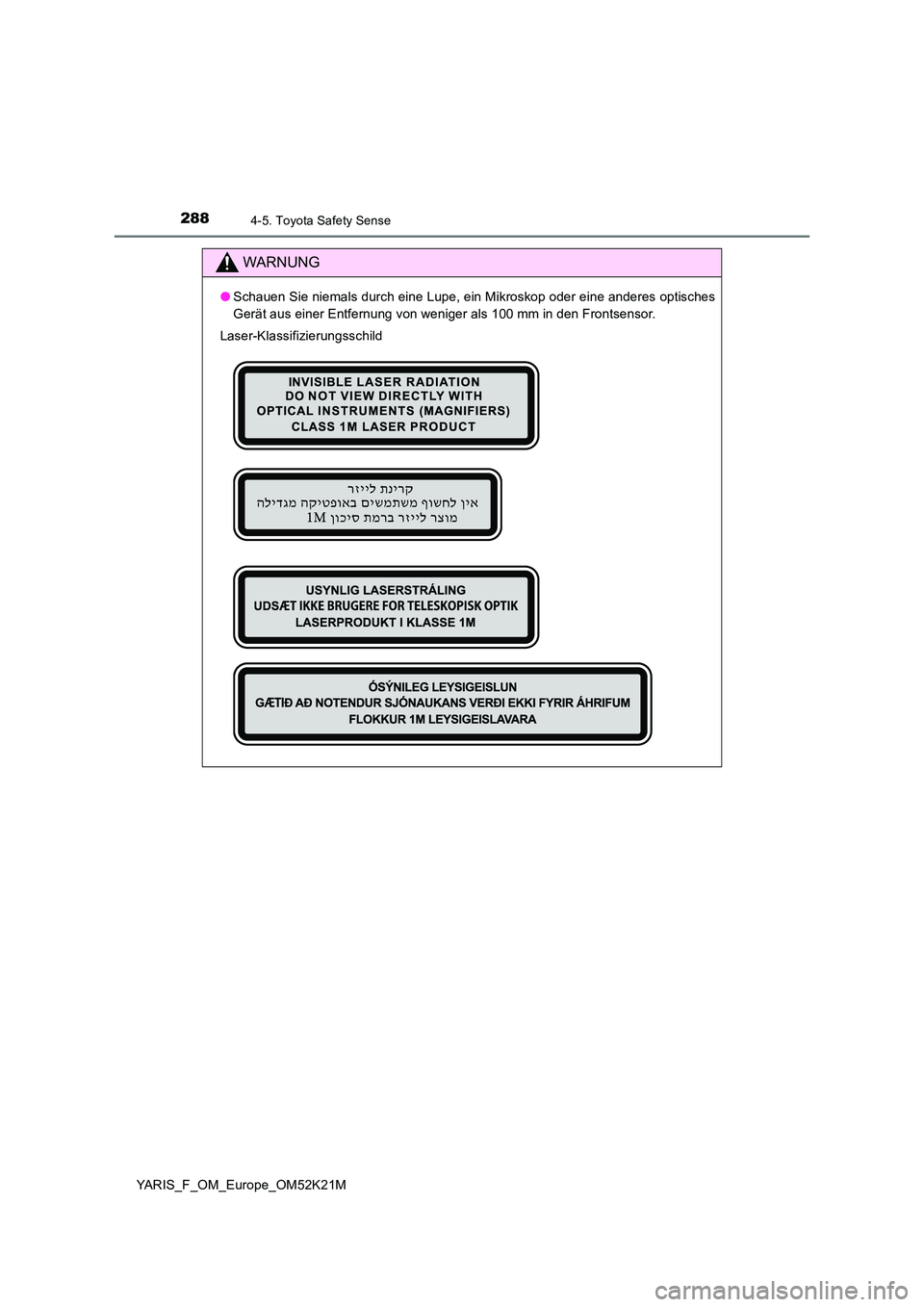

Laser-Klassifizierungsschild

2894-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52K21M
WARNUNG

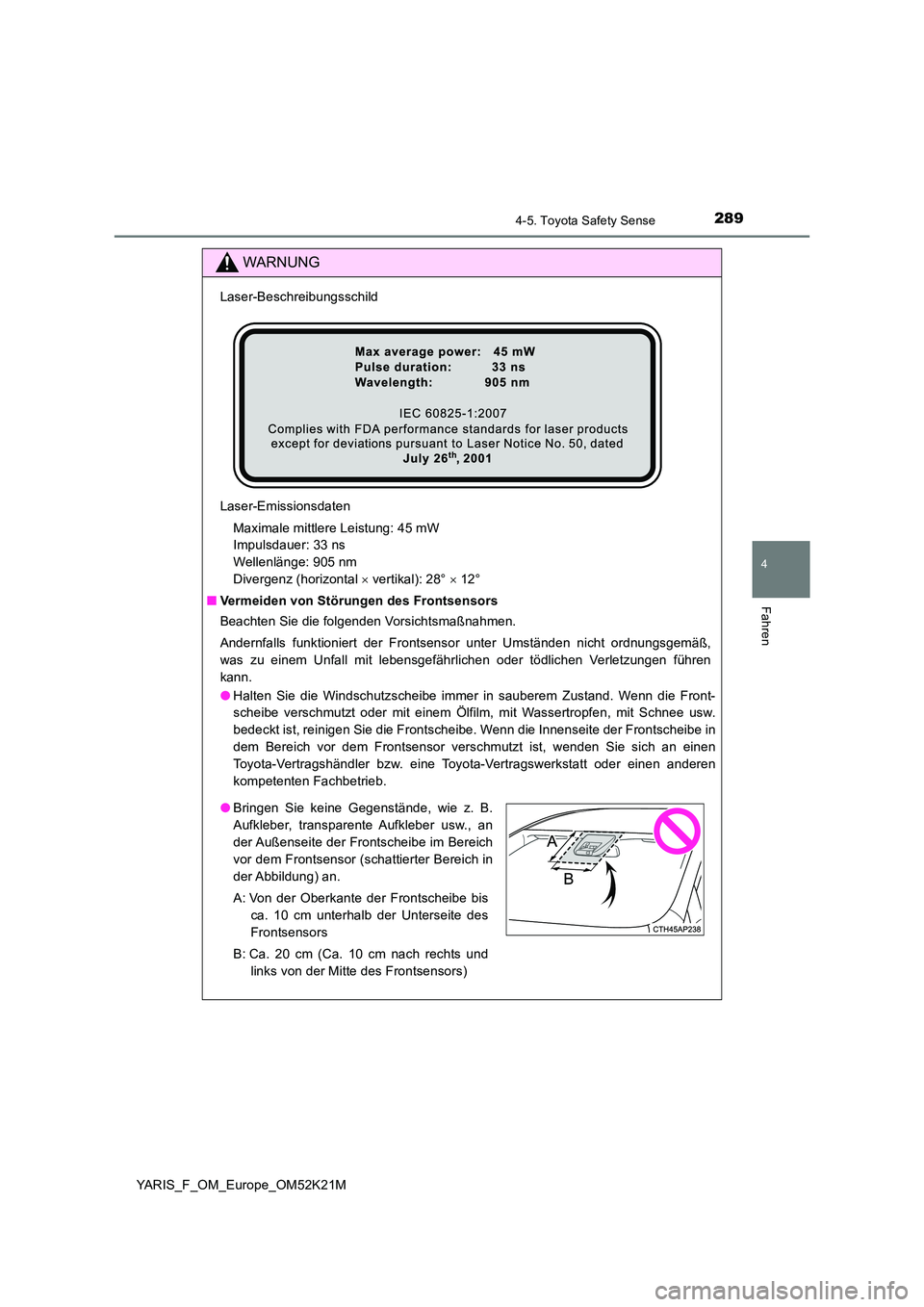

Laser-Beschreibungsschild
Laser-Emissionsdaten
Maximale mittlere Leistung: 45 mW
Impulsdauer: 33 ns
Wellenlänge: 905 nm
Divergenz (horizontal  vertikal): 28°  12°
■ Vermeiden von Störungen des Frontsensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der Frontsensor unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährlichen oder tödlichen Verletzungen führen
kann.
● Halten Sie die Windschutzscheibe immer in sauberem Zustand. Wenn die Front-
scheibe verschmutzt oder mit einem Ölfilm, mit Wassertropfen, mit Schnee usw.
bedeckt ist, reinigen Sie die Frontscheibe. Wenn die Innenseite der Frontscheibe in
dem Bereich vor dem Frontsensor verschmutzt ist, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
● Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber usw., an
der Außenseite der Frontscheibe im Bereich
vor dem Frontsensor (schattierter Bereich in
der Abbildung) an.
A: Von der Oberkante der Frontscheibe bis
ca. 10 cm unterhalb der Unterseite des
Frontsensors
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)

2904-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52K21M
WARNUNG
●Wenn ein großer Unterschied zwischen der Innen- und der Außentemperatur besteht, wie z. B. im Winter, kann die Frontscheibe leicht beschlagen. Wenn derBereich der Frontscheibe vor dem Frontsensor beschlagen oder mit Kondenswas- ser oder Eis bedeckt ist, leuchtet unter Umständen die PCS-Warnleuchte auf und das System kann vorübergehend den Betrieb einstellen. Verwenden Sie in diesemFall die Frontscheibenheizung, um den Beschlag usw. zu entfernen. ( S. 434, 444)
● Wenn sich auf der Frontscheibe im Bereich vor dem Frontsensor Wassertropfen befinden, verwenden Sie die Scheibenwischer, um sie zu entfernen. Wenn Wassertropfen nicht entfernt werden, wird die Leistung des Frontsensors möglicherweise beeinträchtigt.
● Wenn Wassertropfen nicht ordnungsgemäß mit dem Scheibenwischer von der
Frontscheibe im Bereich vor dem Frontsensor entfernt werden können, ersetzen
Sie den Wischereinsatz oder das Wischerblatt.
Wenn die Wischereinsätze oder Wischerblätter gewechselt werden müssen, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.
Wenn die Frontscheibe gewechselt werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
● Installieren Sie keine Antenne vor dem Sensor.
● Achten Sie darauf, dass der Frontsensor nicht feucht wird.
● Verhindern Sie, dass grelles Licht auf den Frontsensor fällt.
● Achten Sie darauf, dass der Frontsensor nicht verschmutzt oder beschädigt wird.
Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glas-
reiniger auf die Linse gelangt. Die Linse darf außerdem nicht berührt werden.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.

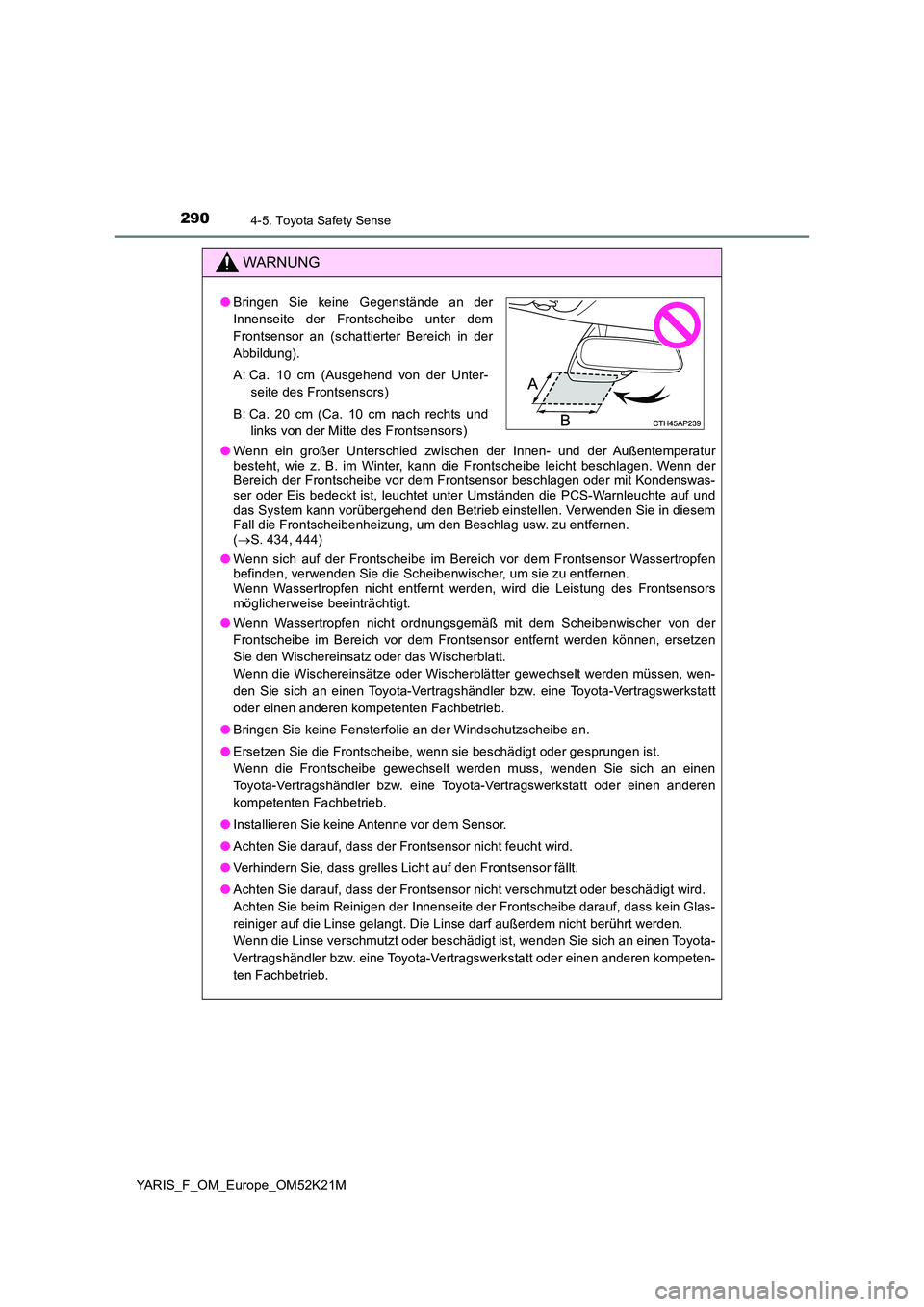

● Bringen Sie keine Gegenstände an der
Innenseite der Frontscheibe unter dem
Frontsensor an (schattierter Bereich in der
Abbildung).
A: Ca. 10 cm (Ausgehend von der Unter-
seite des Frontsensors)
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)
