2019 TOYOTA PROACE CITY VERSO airbag

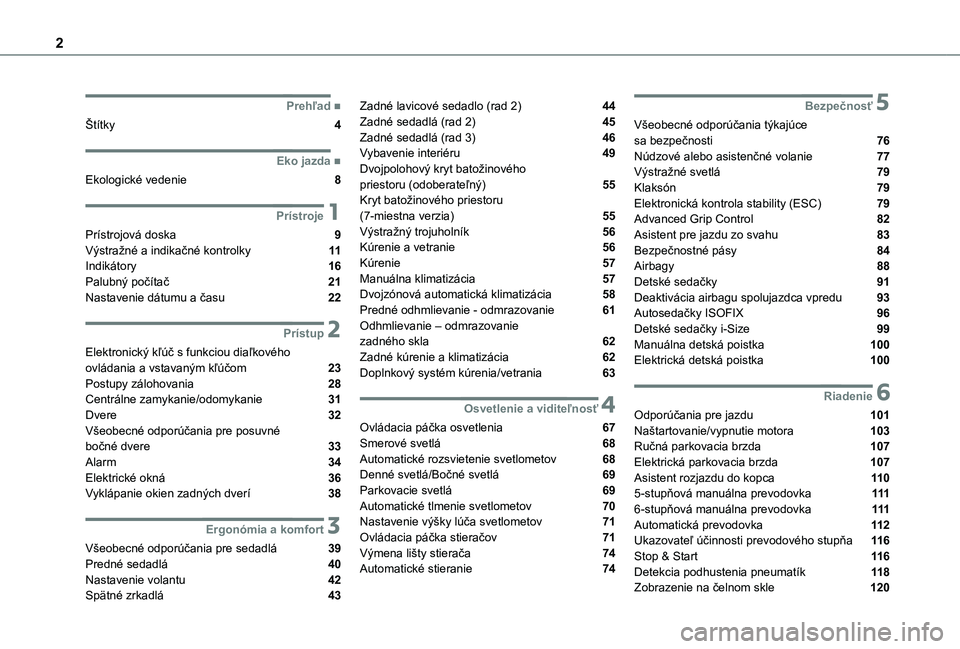

2



 ■Prehľad
Štítky 4
 ■Eko jazda
Ekologické vedenie 8
1Prístroje
Prístrojová doska 9Výstražné a indikačné kontrolky 11Indikátory 16Palubný počítač 21Nastavenie dátumu a času 22
2Prístup
Elektronický kľúč s funkciou diaľkového ovládania a vstavaným kľúčom 23Postupy zálohovania 28Centrálne zamykanie/odomykanie 31Dvere 32Všeobecné odporúčania pre posuvné
bočné dvere 33Alarm 34Elektrické okná 36Vyklápanie okien zadných dverí 38
3Ergonómia a komfort
Všeobecné odporúčania pre sedadlá 39Predné sedadlá 40Nastavenie volantu 42
Spätné zrkadlá 43
Zadné lavicové sedadlo (rad 2) 44Zadné sedadlá (rad 2) 45Zadné sedadlá (rad 3) 46Vybavenie interiéru 49Dvojpolohový kryt batožinového priestoru (odoberateľný) 55Kryt batožinového priestoru (7-miestna verzia) 55Výstražný trojuholník 56Kúrenie a vetranie 56Kúrenie 57Manuálna klimatizácia 57Dvojzónová automatická klimatizácia 58Predné odhmlievanie - odmrazovanie 61Odhmlievanie – odmrazovanie zadného skla 62Zadné kúrenie a klimatizácia 62Doplnkový systém kúrenia/vetrania 63
4Osvetlenie a viditeľnosť
Ovládacia páčka osvetlenia 67Smerové svetlá 68
Automatické rozsvietenie svetlometov 68Denné svetlá/Bočné svetlá 69Parkovacie svetlá 69Automatické tlmenie svetlometov 70Nastavenie výšky lúča svetlometov 71Ovládacia páčka stieračov 71Výmena lišty stierača 74Automatické stieranie 74
5Bezpečnosť
Všeobecné odporúčania týkajúce sa bezpečnosti 76Núdzové alebo asistenčné volanie 77Výstražné svetlá 79Klaksón 79Elektronická kontrola stability (ESC) 79Advanced Grip Control 82Asistent pre jazdu zo svahu 83Bezpečnostné pásy 84Airbagy 88Detské sedačky 91Deaktivácia airbagu spolujazdca vpredu 93Autosedačky ISOFIX 96Detské sedačky i-Size 99Manuálna detská poistka 100Elektrická detská poistka 100
6Riadenie
Odporúčania pre jazdu 101Naštartovanie/vypnutie motora 103
Ručná parkovacia brzda 107Elektrická parkovacia brzda 107Asistent rozjazdu do kopca 11 05-stupňová manuálna prevodovka 1116-stupňová manuálna prevodovka 111Automatická prevodovka 11 2Ukazovateľ účinnosti prevodového stupňa 11 6Stop & Start 11 6Detekcia podhustenia pneumatík 11 8Zobrazenie na čelnom skle 120

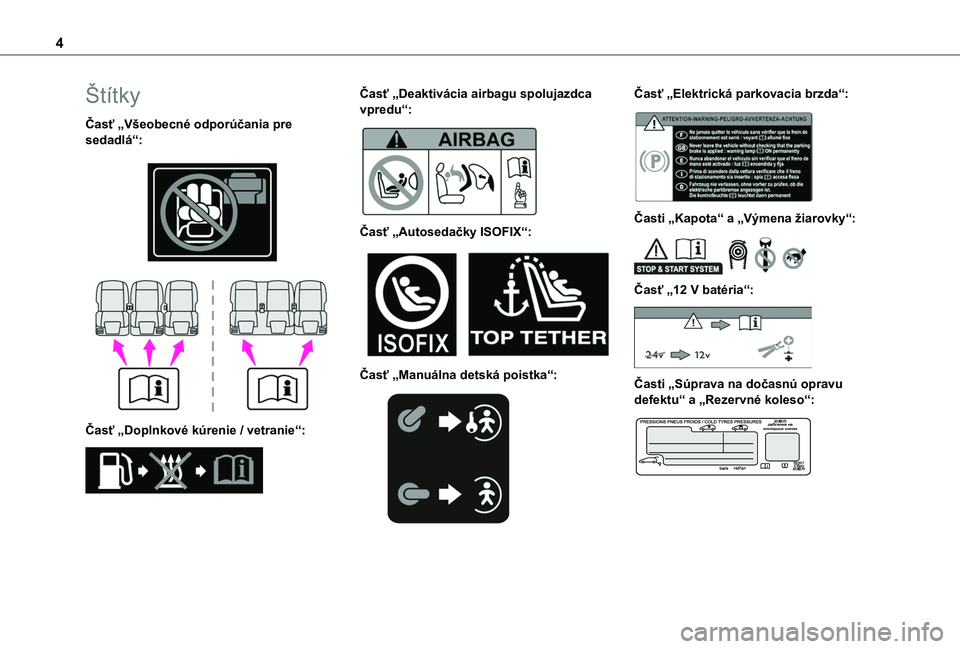

4
Štítky
Časť „Všeobecné odporúčania pre sedadlá“:


Časť „Doplnkové kúrenie / vetranie“:

Časť „Deaktivácia airbagu spolujazdca vpredu“:

Časť „Autosedačky ISOFIX“:

Časť „Manuálna detská poistka“:

Časť „Elektrická parkovacia brzda“:

Časti „Kapota“ a „Výmena žiarovky“:

Časť „12 V batéria“:

Časti „Súprava na dočasnú opravu defektu“ a „Rezervné koleso“:

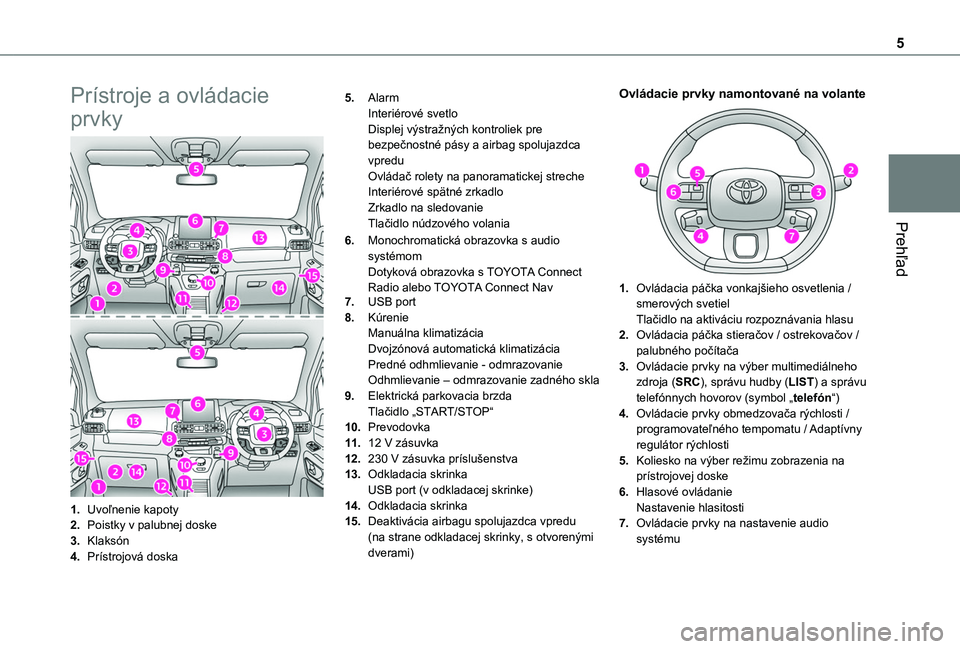

5
Prehľad
Prístroje a ovládacie
prvky
1.Uvoľnenie kapoty
2. Poistky v palubnej doske
3. Klaksón
4. Prístrojová doska 5.
Alarm
Interiérové svetlo
Displej výstražných kontroliek pre
bezpečnostné pásy a airbag spolujazdca
vpredu
Ovládač rolety na panoramatickej streche
Interiérové spätné zrkadlo
Zrkadlo na sledovanie
Tlačidlo núdzového volania
6. Monochromatická obrazovka s audio
systémom
Dotyková obrazovka s TOYOTA Connect
Radio alebo TOYOTA Connect Nav
7. USB port
8. Kúrenie
Manuálna klimatizácia
Dvojzónová automatická klimatizácia
Predné odhmlievanie - odmrazovanie
Odhmlievanie – odmrazovanie zadného skla
9. Elektrická parkovacia brzda
Tlačidlo „START/STOP“
10. Prevodovka
11. 12 V zásuvka
12. 230 V zásuvka príslušenstva
13. Odkladacia skrinka
USB port (v odkladacej skrinke)
14. Odkladacia skrinka
15. Deaktivácia airbagu spolujazdca vpredu
(na strane odkladacej skrinky, s otvorenými
dverami)
Ovládacie prvky namontované na volante
1. Ovládacia páčka vonkajšieho osvetlenia /
smerových svetiel
Tlačidlo na aktiváciu rozpoznávania hlasu
2. Ovládacia páčka stieračov / ostrekovačov /
palubného počítača
3. Ovládacie prvky na výber multimediálneho
zdroja (SRC), správu hudby (LIST ) a správu
telefónnych hovorov (symbol „ telefón“)
4. Ovládacie prvky obmedzovača rýchlosti /
programovateľného tempomatu / Adaptívny
regulátor rýchlosti
5. Koliesko na výber režimu zobrazenia na
prístrojovej doske
6. Hlasové ovládanie
Nastavenie hlasitosti
7. Ovládacie prvky na nastavenie audio
systému

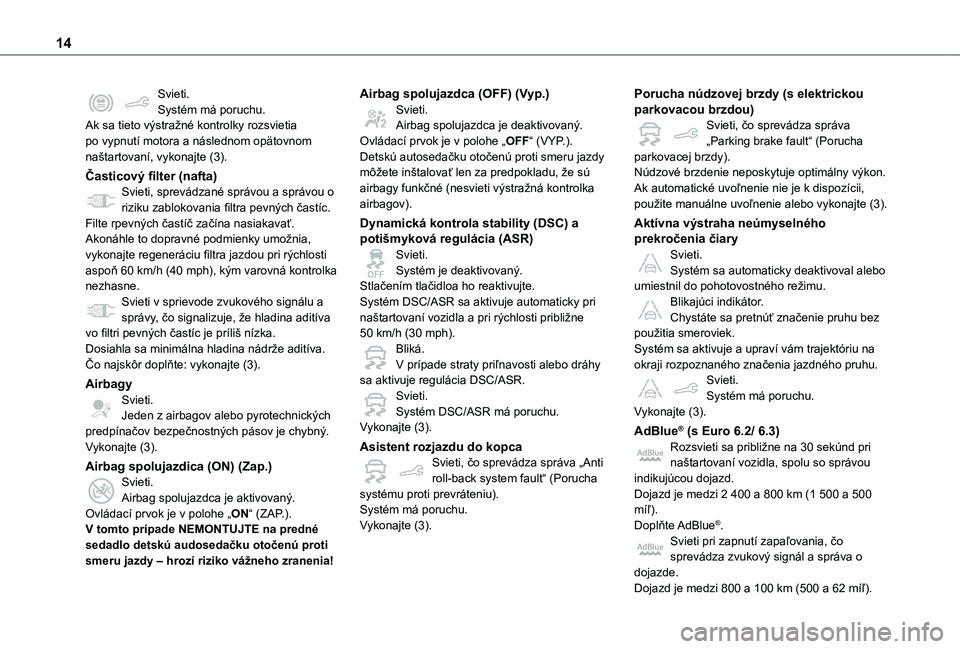

14
Svieti.Systém má poruchu.Ak sa tieto výstražné kontrolky rozsvietia po vypnutí motora a následnom opätovnom naštartovaní, vykonajte (3).
Časticový filter (nafta)Svieti, sprevádzané správou a správou o riziku zablokovania filtra pevných častíc.Filte rpevných častíč začína nasiakavať.Akonáhle to dopravné podmienky umožnia, vykonajte regeneráciu filtra jazdou pri rýchlosti aspoň 60 km/h (40 mph), kým varovná kontrolka nezhasne.Svieti v sprievode zvukového signálu a správy, čo signalizuje, že hladina aditíva vo filtri pevných častíc je príliš nízka.Dosiahla sa minimálna hladina nádrže aditíva.Čo najskôr doplňte: vykonajte (3).
AirbagySvieti.Jeden z airbagov alebo pyrotechnických predpínačov bezpečnostných pásov je chybný.
Vykonajte (3).
Airbag spolujazdica (ON) (Zap.)Svieti.Airbag spolujazdca je aktivovaný.Ovládací prvok je v polohe „ON“ (ZAP.).V tomto prípade NEMONTUJTE na predné sedadlo detskú audosedačku otočenú proti smeru jazdy – hrozí riziko vážneho zranenia!
Airbag spolujazdca (OFF) (Vyp.)Svieti.Airbag spolujazdca je deaktivovaný.Ovládací prvok je v polohe „OFF“ (VYP.).Detskú autosedačku otočenú proti smeru jazdy môžete inštalovať len za predpokladu, že sú airbagy funkčné (nesvieti výstražná kontrolka airbagov).
Dynamická kontrola stability (DSC) a potišmyková regulácia (ASR)Svieti.Systém je deaktivovaný.Stlačením tlačidloa ho reaktivujte.Systém DSC/ASR sa aktivuje automaticky pri naštartovaní vozidla a pri rýchlosti približne 50 km/h (30 mph).Bliká.V prípade straty priľnavosti alebo dráhy sa aktivuje regulácia DSC/ASR.Svieti.Systém DSC/ASR má poruchu.Vykonajte (3).
Asistent rozjazdu do kopcaSvieti, čo sprevádza správa „Anti roll-back system fault“ (Porucha systému proti prevráteniu).Systém má poruchu.Vykonajte (3).
Porucha núdzovej brzdy (s elektrickou parkovacou brzdou)Svieti, čo sprevádza správa „Parking brake fault“ (Porucha parkovacej brzdy).Núdzové brzdenie neposkytuje optimálny výkon.Ak automatické uvoľnenie nie je k dispozícii, použite manuálne uvoľnenie alebo vykonajte (3).
Aktívna výstraha neúmyselného prekročenia čiarySvieti.Systém sa automaticky deaktivoval alebo umiestnil do pohotovostného režimu.Blikajúci indikátor.Chystáte sa pretnúť značenie pruhu bez použitia smeroviek.Systém sa aktivuje a upraví vám trajektóriu na okraji rozpoznaného značenia jazdného pruhu.Svieti.Systém má poruchu.Vykonajte (3).
AdBlue® (s Euro 6.2/ 6.3)
Rozsvieti sa približne na 30 sekúnd pri naštartovaní vozidla, spolu so správou indikujúcou dojazd.Dojazd je medzi 2 400 a 800 km (1 500 a 500 míľ).Doplňte AdBlue®.Svieti pri zapnutí zapaľovania, čo sprevádza zvukový signál a správa o dojazde.Dojazd je medzi 800 a 100 km (500 a 62 míľ).

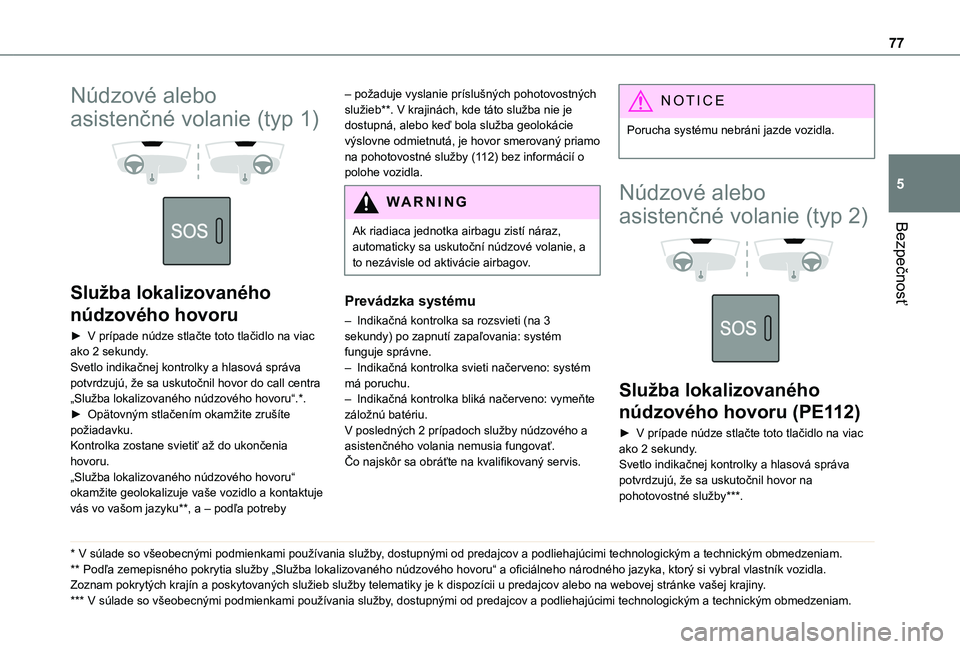

77
Bezpečnosť
5
Núdzové alebo
asistenčné volanie (typ 1)


Služba lokalizovaného
núdzového hovoru
► V prípade núdze stlačte toto tlačidlo na viac ako 2 sekundy.Svetlo indikačnej kontrolky a hlasová správa potvrdzujú, že sa uskutočnil hovor do call centra „Služba lokalizovaného núdzového hovoru“.*.► Opätovným stlačením okamžite zrušíte požiadavku.Kontrolka zostane svietiť až do ukončenia hovoru.„Služba lokalizovaného núdzového hovoru“ okamžite geolokalizuje vaše vozidlo a kontaktuje vás vo vašom jazyku**, a – podľa potreby
* V súlade so všeobecnými podmienkami používania služby, dostupnými od predajcov a podliehajúcimi technologickým a technickým obmedzeniam.
** Podľa zemepisného pokrytia služby „Služba lokalizovaného núdzového hovoru“ a oficiálneho národného jazyka, ktorý si vybral vlastník vozidla.Zoznam pokrytých krajín a poskytovaných služieb služby telematiky je k dispozícii u predajcov alebo na webovej stránke vašej krajiny .
*** V súlade so všeobecnými podmienkami používania služby, dostupnými od predajcov a podliehajúcimi technologickým a technickým obmedzeniam.
– požaduje vyslanie príslušných pohotovostných služieb**. V krajinách, kde táto služba nie je dostupná, alebo keď bola služba geolokácie výslovne odmietnutá, je hovor smerovaný priamo na pohotovostné služby (112) bez informácií o polohe vozidla.
WARNI NG
Ak riadiaca jednotka airbagu zistí náraz,
automaticky sa uskutoční núdzové volanie, a to nezávisle od aktivácie airbagov.
Prevádzka systému
– Indikačná kontrolka sa rozsvieti (na 3 sekundy) po zapnutí zapaľovania: systém funguje správne.– Indikačná kontrolka svieti načerveno: systém má poruchu.– Indikačná kontrolka bliká načerveno: vymeňte záložnú batériu.V posledných 2 prípadoch služby núdzového a asistenčného volania nemusia fungovať.Čo najskôr sa obráťte na kvalifikovaný servis.
NOTIC E
Porucha systému nebráni jazde vozidla.
Núdzové alebo
asistenčné volanie (typ 2)


Služba lokalizovaného
núdzového hovoru (PE112)
► V prípade núdze stlačte toto tlačidlo na viac ako 2 sekundy.Svetlo indikačnej kontrolky a hlasová správa potvrdzujú, že sa uskutočnil hovor na pohotovostné služby***.

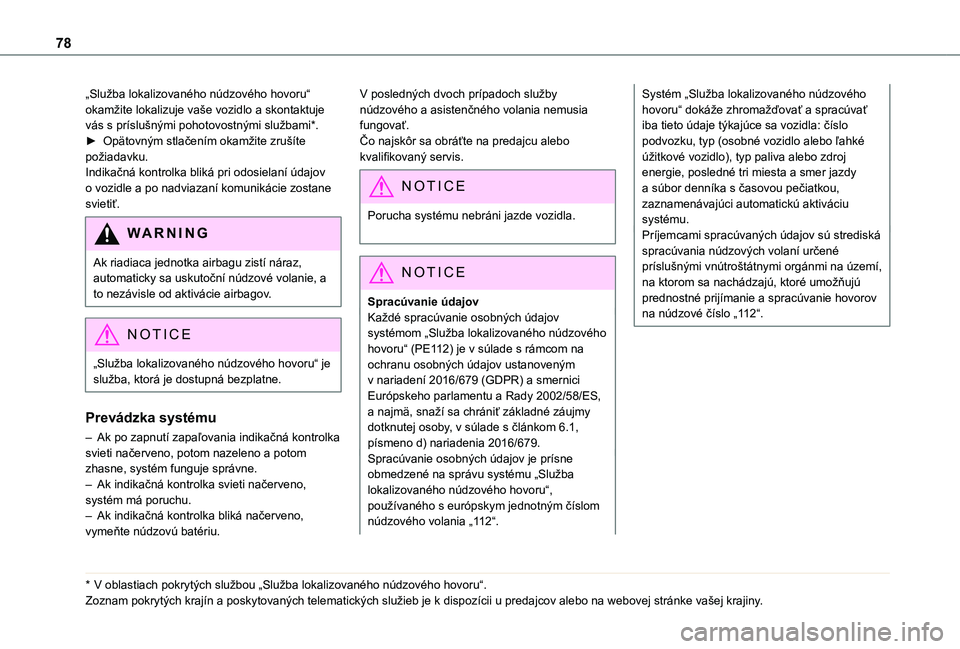

78
„Služba lokalizovaného núdzového hovoru“ okamžite lokalizuje vaše vozidlo a skontaktuje vás s príslušnými pohotovostnými službami*.► Opätovným stlačením okamžite zrušíte požiadavku.Indikačná kontrolka bliká pri odosielaní údajov o vozidle a po nadviazaní komunikácie zostane svietiť.
WARNI NG
Ak riadiaca jednotka airbagu zistí náraz, automaticky sa uskutoční núdzové volanie, a to nezávisle od aktivácie airbagov.
NOTIC E
„Služba lokalizovaného núdzového hovoru“ je služba, ktorá je dostupná bezplatne.
Prevádzka systému
– Ak po zapnutí zapaľovania indikačná kontrolka svieti načerveno, potom nazeleno a potom zhasne, systém funguje správne.– Ak indikačná kontrolka svieti načerveno, systém má poruchu.– Ak indikačná kontrolka bliká načerveno, vymeňte núdzovú batériu.
* V oblastiach pokrytých službou „Služba lokalizovaného núdzového hovoru“. Zoznam pokrytých krajín a poskytovaných telematických služieb je k dispozícii u predajcov alebo na webovej stránke vašej krajiny .
V posledných dvoch prípadoch služby núdzového a asistenčného volania nemusia fungovať.Čo najskôr sa obráťte na predajcu alebo kvalifikovaný servis.
NOTIC E
Porucha systému nebráni jazde vozidla.
NOTIC E
Spracúvanie údajovKaždé spracúvanie osobných údajov systémom „Služba lokalizovaného núdzového hovoru“ (PE112) je v súlade s rámcom na ochranu osobných údajov ustanoveným v nariadení 2016/679 (GDPR) a smernici Európskeho parlamentu a Rady 2002/58/ES, a najmä, snaží sa chrániť základné záujmy dotknutej osoby, v súlade s článkom 6.1, písmeno d) nariadenia 2016/679.Spracúvanie osobných údajov je prísne obmedzené na správu systému „Služba lokalizovaného núdzového hovoru“, používaného s európskym jednotným číslom núdzového volania „112“.
Systém „Služba lokalizovaného núdzového hovoru“ dokáže zhromažďovať a spracúvať iba tieto údaje týkajúce sa vozidla: číslo podvozku, typ (osobné vozidlo alebo ľahké úžitkové vozidlo), typ paliva alebo zdroj energie, posledné tri miesta a smer jazdy a súbor denníka s časovou pečiatkou, zaznamenávajúci automatickú aktiváciu systému.Príjemcami spracúvaných údajov sú strediská spracúvania núdzových volaní určené príslušnými vnútroštátnymi orgánmi na území, na ktorom sa nachádzajú, ktoré umožňujú prednostné prijímanie a spracúvanie hovorov na núdzové číslo „112“.

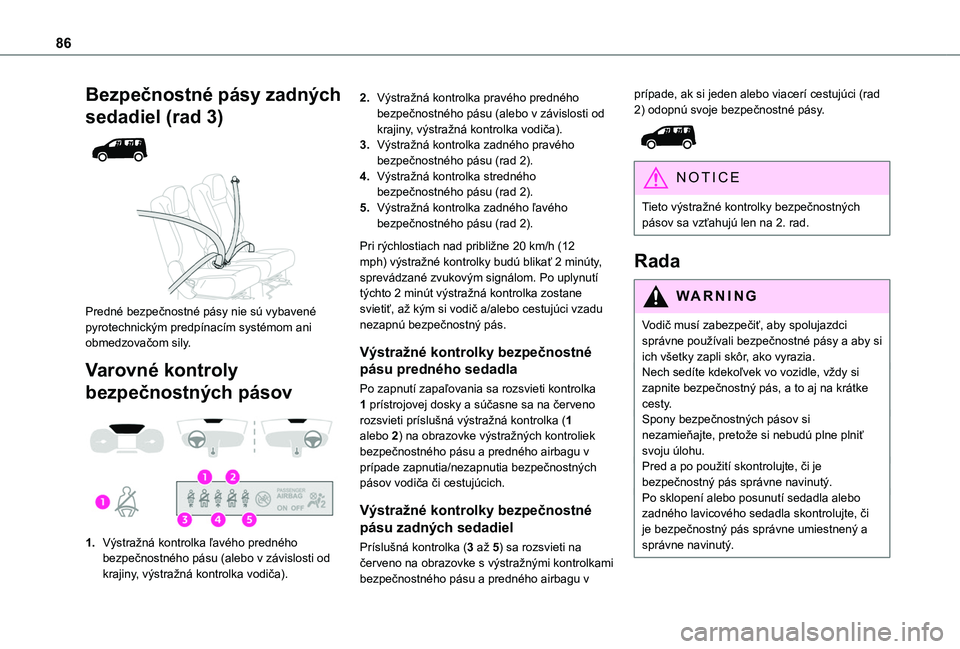

86
Bezpečnostné pásy zadných
sedadiel (rad 3)


Predné bezpečnostné pásy nie sú vybavené pyrotechnickým predpínacím systémom ani obmedzovačom sily.
Varovné kontroly
bezpečnostných pásov

1.Výstražná kontrolka ľavého predného bezpečnostného pásu (alebo v závislosti od krajiny, výstražná kontrolka vodiča).
2.Výstražná kontrolka pravého predného bezpečnostného pásu (alebo v závislosti od krajiny, výstražná kontrolka vodiča).
3.Výstražná kontrolka zadného pravého bezpečnostného pásu (rad 2).
4.Výstražná kontrolka stredného bezpečnostného pásu (rad 2).
5.Výstražná kontrolka zadného ľavého bezpečnostného pásu (rad 2).
Pri rýchlostiach nad približne 20 km/h (12 mph) výstražné kontrolky budú blikať 2 minúty, sprevádzané zvukovým signálom. Po uplynutí týchto 2 minút výstražná kontrolka zostane svietiť, až kým si vodič a/alebo cestujúci vzadu nezapnú bezpečnostný pás.
Výstražné kontrolky bezpečnostné
pásu predného sedadla
Po zapnutí zapaľovania sa rozsvieti kontrolka 1 prístrojovej dosky a súčasne sa na červeno rozsvieti príslušná výstražná kontrolka (1 alebo 2) na obrazovke výstražných kontroliek
bezpečnostného pásu a predného airbagu v prípade zapnutia/nezapnutia bezpečnostných pásov vodiča či cestujúcich.
Výstražné kontrolky bezpečnostné
pásu zadných sedadiel
Príslušná kontrolka (3 až 5) sa rozsvieti na červeno na obrazovke s výstražnými kontrolkami bezpečnostného pásu a predného airbagu v
prípade, ak si jeden alebo viacerí cestujúci (rad 2) odopnú svoje bezpečnostné pásy.

NOTIC E
Tieto výstražné kontrolky bezpečnostných pásov sa vzťahujú len na 2. rad.
Rada
WARNI NG
Vodič musí zabezpečiť, aby spolujazdci správne používali bezpečnostné pásy a aby si ich všetky zapli skôr, ako vyrazia.Nech sedíte kdekoľvek vo vozidle, vždy si zapnite bezpečnostný pás, a to aj na krátke cesty.Spony bezpečnostných pásov si nezamieňajte, pretože si nebudú plne plniť svoju úlohu.Pred a po použití skontrolujte, či je bezpečnostný pás správne navinutý.Po sklopení alebo posunutí sedadla alebo zadného lavicového sedadla skontrolujte, či je bezpečnostný pás správne umiestnený a správne navinutý.

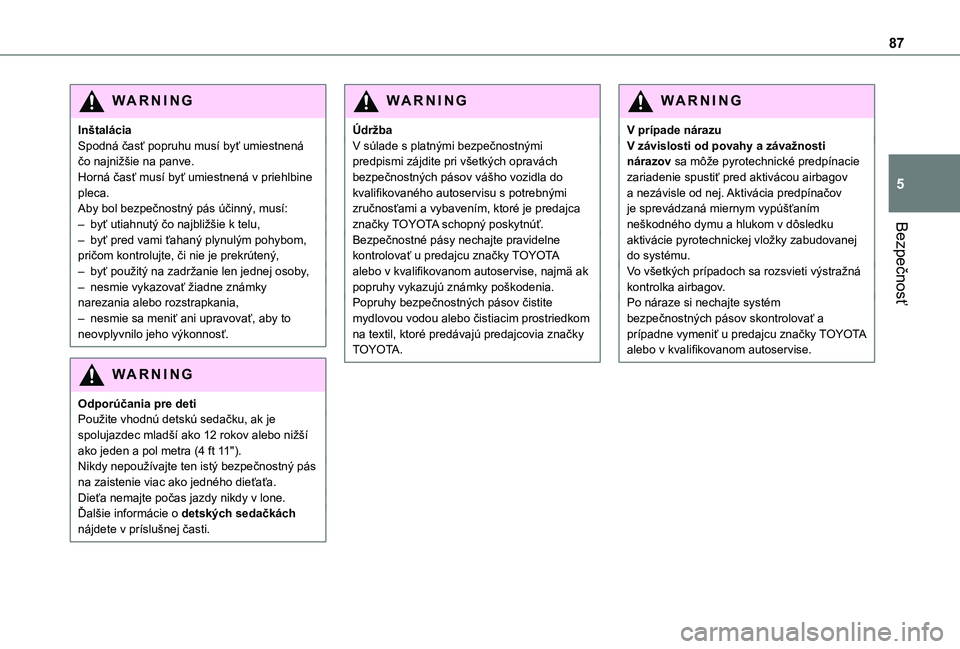

87
Bezpečnosť
5
WARNI NG
InštaláciaSpodná časť popruhu musí byť umiestnená čo najnižšie na panve.Horná časť musí byť umiestnená v priehlbine pleca.Aby bol bezpečnostný pás účinný, musí:– byť utiahnutý čo najbližšie k telu,– byť pred vami ťahaný plynulým pohybom, pričom kontrolujte, či nie je prekrútený,– byť použitý na zadržanie len jednej osoby,– nesmie vykazovať žiadne známky narezania alebo rozstrapkania,– nesmie sa meniť ani upravovať, aby to neovplyvnilo jeho výkonnosť.
WARNI NG
Odporúčania pre detiPoužite vhodnú detskú sedačku, ak je spolujazdec mladší ako 12 rokov alebo nižší ako jeden a pol metra (4 ft 11").Nikdy nepoužívajte ten istý bezpečnostný pás na zaistenie viac ako jedného dieťaťa.Dieťa nemajte počas jazdy nikdy v lone.Ďalšie informácie o detských sedačkách nájdete v príslušnej časti.
WARNI NG
ÚdržbaV súlade s platnými bezpečnostnými predpismi zájdite pri všetkých opravách bezpečnostných pásov vášho vozidla do kvalifikovaného autoservisu s potrebnými zručnosťami a vybavením, ktoré je predajca značky TOYOTA schopný poskytnúť.Bezpečnostné pásy nechajte pravidelne kontrolovať u predajcu značky TOYOTA alebo v kvalifikovanom autoservise, najmä ak popruhy vykazujú známky poškodenia.Popruhy bezpečnostných pásov čistite mydlovou vodou alebo čistiacim prostriedkom na textil, ktoré predávajú predajcovia značky TOYOTA.
WARNI NG
V prípade nárazuV závislosti od povahy a závažnosti nárazov sa môže pyrotechnické predpínacie zariadenie spustiť pred aktivácou airbagov a nezávisle od nej. Aktivácia predpínačov je sprevádzaná miernym vypúšťaním neškodného dymu a hlukom v dôsledku aktivácie pyrotechnickej vložky zabudovanej do systému.Vo všetkých prípadoch sa rozsvieti výstražná kontrolka airbagov.Po náraze si nechajte systém bezpečnostných pásov skontrolovať a prípadne vymeniť u predajcu značky TOYOTA alebo v kvalifikovanom autoservise.
