2019 TOYOTA PROACE CITY VERSO stop start

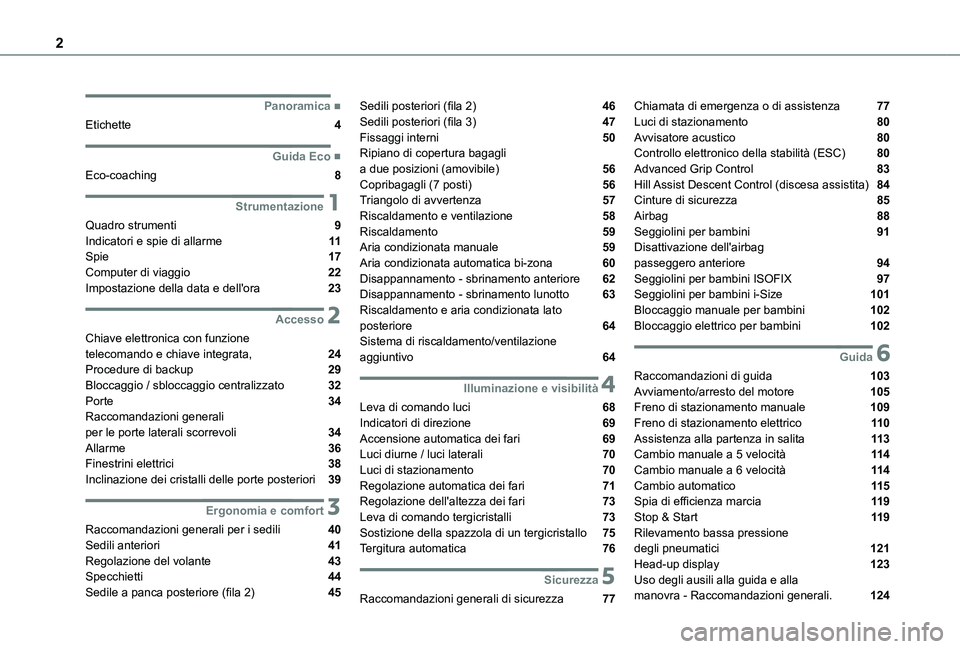

2



 ■Panoramica
Etichette 4
 ■Guida Eco
Eco-coaching 8
1Strumentazione
Quadro strumenti 9Indicatori e spie di allarme 11Spie 17Computer di viaggio 22Impostazione della data e dell'ora 23
2Accesso
Chiave elettronica con funzione telecomando e chiave integrata, 24Procedure di backup 29Bloccaggio / sbloccaggio centralizzato 32Porte 34Raccomandazioni generali per le porte laterali scorrevoli 34
Allarme 36Finestrini elettrici 38Inclinazione dei cristalli delle porte posteriori 39
3Ergonomia e comfort
Raccomandazioni generali per i sedili 40Sedili anteriori 41Regolazione del volante 43Specchietti 44Sedile a panca posteriore (fila 2) 45
Sedili posteriori (fila 2) 46Sedili posteriori (fila 3) 47Fissaggi interni 50Ripiano di copertura bagagli a due posizioni (amovibile) 56Copribagagli (7 posti) 56Triangolo di avvertenza 57Riscaldamento e ventilazione 58Riscaldamento 59Aria condizionata manuale 59Aria condizionata automatica bi-zona 60Disappannamento - sbrinamento anteriore 62Disappannamento - sbrinamento lunotto 63Riscaldamento e aria condizionata lato posteriore 64Sistema di riscaldamento/ventilazione aggiuntivo 64
4Illuminazione e visibilità
Leva di comando luci 68Indicatori di direzione 69Accensione automatica dei fari 69
Luci diurne / luci laterali 70Luci di stazionamento 70Regolazione automatica dei fari 71Regolazione dell'altezza dei fari 73Leva di comando tergicristalli 73Sostizione della spazzola di un tergicristallo 75Tergitura automatica 76
5Sicurezza
Raccomandazioni generali di sicurezza 77
Chiamata di emergenza o di assistenza 77Luci di stazionamento 80Avvisatore acustico 80Controllo elettronico della stabilità (ESC) 80Advanced Grip Control 83Hill Assist Descent Control (discesa assistita) 84Cinture di sicurezza 85Airbag 88Seggiolini per bambini 91Disattivazione dell'airbag passeggero anteriore 94Seggiolini per bambini ISOFIX 97Seggiolini per bambini i-Size 101Bloccaggio manuale per bambini 102Bloccaggio elettrico per bambini 102
6Guida
Raccomandazioni di guida 103Avviamento/arresto del motore 105Freno di stazionamento manuale 109Freno di stazionamento elettrico 11 0Assistenza alla partenza in salita 11 3
Cambio manuale a 5 velocità 11 4Cambio manuale a 6 velocità 11 4Cambio automatico 11 5Spia di efficienza marcia 11 9Stop & Start 11 9Rilevamento bassa pressione degli pneumatici 121Head-up display 123Uso degli ausili alla guida e alla
manovra - Raccomandazioni generali. 124

5

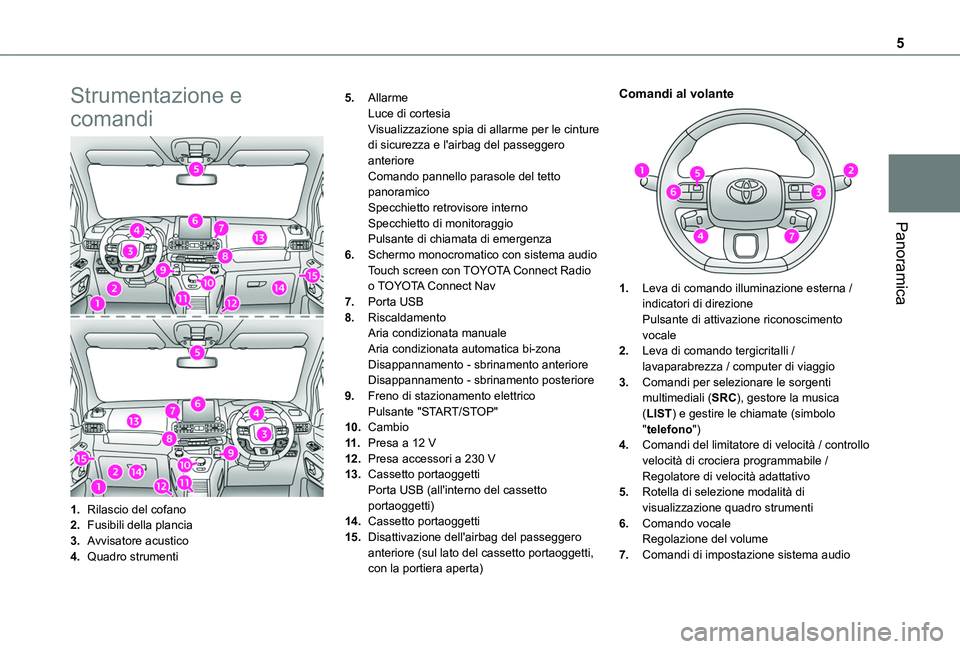

Panoramica
Strumentazione e
comandi
1.Rilascio del cofano
2.Fusibili della plancia
3.Avvisatore acustico
4.Quadro strumenti
5.AllarmeLuce di cortesiaVisualizzazione spia di allarme per le cinture di sicurezza e l'airbag del passeggero anterioreComando pannello parasole del tetto panoramicoSpecchietto retrovisore internoSpecchietto di monitoraggioPulsante di chiamata di emergenza
6.Schermo monocromatico con sistema audioTouch screen con TOYOTA Connect Radio o TOYOTA Connect Nav
7.Porta USB
8.RiscaldamentoAria condizionata manualeAria condizionata automatica bi-zonaDisappannamento - sbrinamento anterioreDisappannamento - sbrinamento posteriore
9.Freno di stazionamento elettricoPulsante "START/STOP"
10.Cambio
11 .Presa a 12 V
12.Presa accessori a 230 V
13.Cassetto portaoggettiPorta USB (all'interno del cassetto portaoggetti)
14.Cassetto portaoggetti
15.Disattivazione dell'airbag del passeggero anteriore (sul lato del cassetto portaoggetti, con la portiera aperta)
Comandi al volante
1.Leva di comando illuminazione esterna / indicatori di direzionePulsante di attivazione riconoscimento vocale
2.Leva di comando tergicritalli / lavaparabrezza / computer di viaggio
3.Comandi per selezionare le sorgenti multimediali (SRC), gestore la musica (LIST) e gestire le chiamate (simbolo "telefono")
4.Comandi del limitatore di velocità / controllo velocità di crociera programmabile / Regolatore di velocità adattativo
5.Rotella di selezione modalità di visualizzazione quadro strumenti
6.Comando vocaleRegolazione del volume
7.Comandi di impostazione sistema audio

6

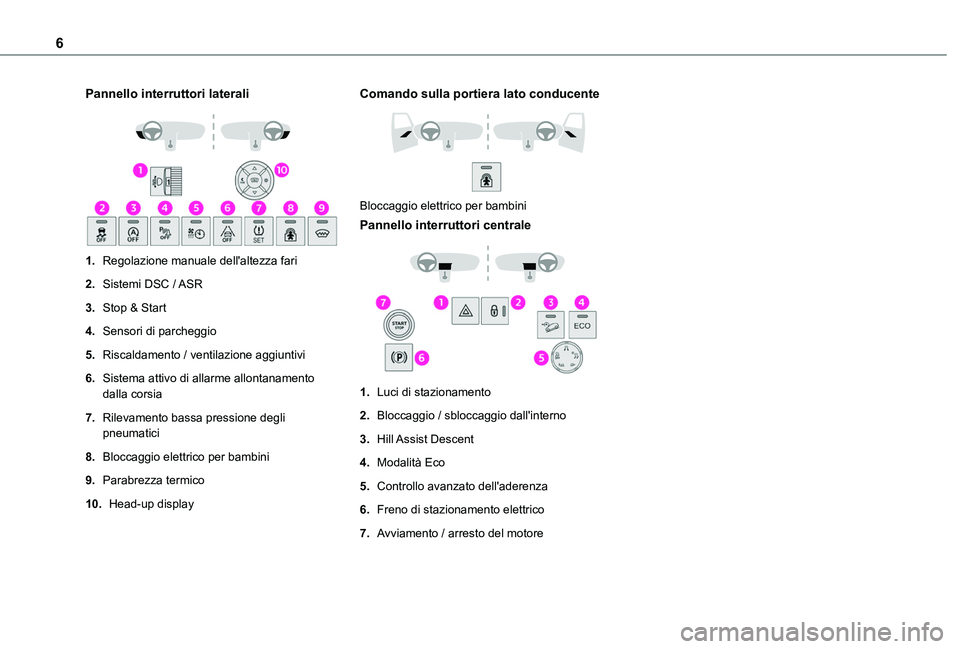

Pannello interruttori laterali

1.Regolazione manuale dell'altezza fari
2.Sistemi DSC / ASR
3.Stop & Start
4.Sensori di parcheggio
5.Riscaldamento / ventilazione aggiuntivi
6.Sistema attivo di allarme allontanamento dalla corsia
7.Rilevamento bassa pressione degli pneumatici
8.Bloccaggio elettrico per bambini
9.Parabrezza termico
10.Head-up display
Comando sulla portiera lato conducente

Bloccaggio elettrico per bambini
Pannello interruttori centrale

1.Luci di stazionamento
2.Bloccaggio / sbloccaggio dall'interno
3.Hill Assist Descent
4.Modalità Eco
5.Controllo avanzato dell'aderenza
6.Freno di stazionamento elettrico
7.Avviamento / arresto del motore

16

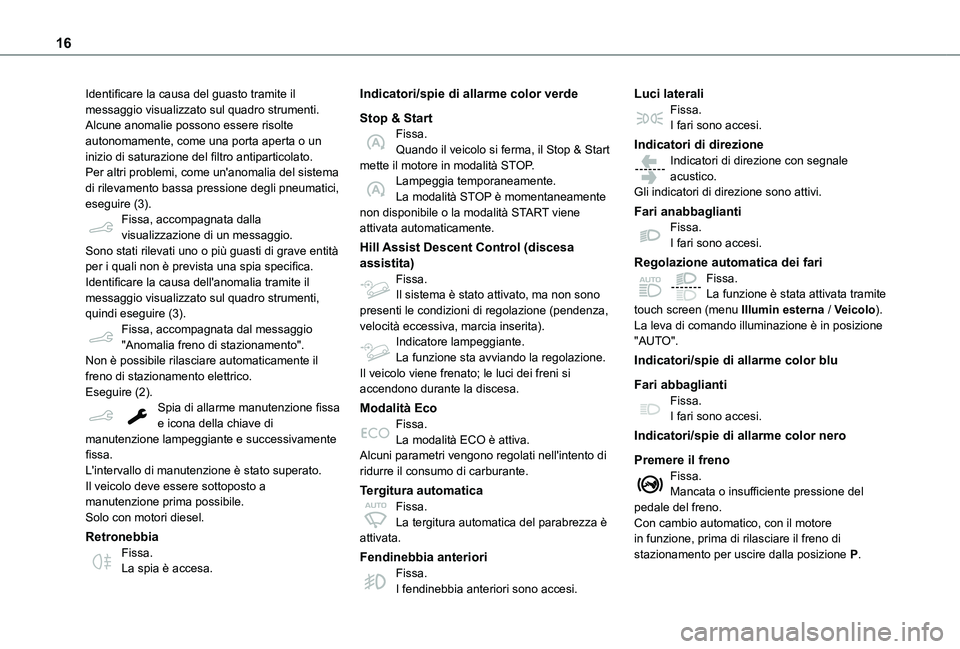

Identificare la causa del guasto tramite il messaggio visualizzato sul quadro strumenti.Alcune anomalie possono essere risolte autonomamente, come una porta aperta o un inizio di saturazione del filtro antiparticolato.Per altri problemi, come un'anomalia del sistema di rilevamento bassa pressione degli pneumatici, eseguire (3).Fissa, accompagnata dalla visualizzazione di un messaggio.Sono stati rilevati uno o più guasti di grave entità per i quali non è prevista una spia specifica.Identificare la causa dell'anomalia tramite il messaggio visualizzato sul quadro strumenti, quindi eseguire (3).Fissa, accompagnata dal messaggio "Anomalia freno di stazionamento".Non è possibile rilasciare automaticamente il freno di stazionamento elettrico.Eseguire (2).Spia di allarme manutenzione fissa e icona della chiave di manutenzione lampeggiante e successivamente
fissa.L'intervallo di manutenzione è stato superato.Il veicolo deve essere sottoposto a manutenzione prima possibile.Solo con motori diesel.
RetronebbiaFissa.La spia è accesa.
Indicatori/spie di allarme color verde
Stop & StartFissa.Quando il veicolo si ferma, il Stop & Start mette il motore in modalità STOP.Lampeggia temporaneamente.La modalità STOP è momentaneamente non disponibile o la modalità START viene attivata automaticamente.
Hill Assist Descent Control (discesa assistita)Fissa.Il sistema è stato attivato, ma non sono presenti le condizioni di regolazione (pendenza, velocità eccessiva, marcia inserita).Indicatore lampeggiante.La funzione sta avviando la regolazione.Il veicolo viene frenato; le luci dei freni si accendono durante la discesa.
Modalità EcoFissa.La modalità ECO è attiva.
Alcuni parametri vengono regolati nell'intento di ridurre il consumo di carburante.
Tergitura automaticaFissa.La tergitura automatica del parabrezza è attivata.
Fendinebbia anterioriFissa.I fendinebbia anteriori sono accesi.
Luci lateraliFissa.I fari sono accesi.
Indicatori di direzioneIndicatori di direzione con segnale acustico.Gli indicatori di direzione sono attivi.
Fari anabbagliantiFissa.I fari sono accesi.
Regolazione automatica dei fariFissa.La funzione è stata attivata tramite touch screen (menu Illumin esterna / Veicolo).La leva di comando illuminazione è in posizione "AUTO".
Indicatori/spie di allarme color blu
Fari abbagliantiFissa.I fari sono accesi.
Indicatori/spie di allarme color nero
Premere il frenoFissa.Mancata o insufficiente pressione del pedale del freno.Con cambio automatico, con il motore in funzione, prima di rilasciare il freno di stazionamento per uscire dalla posizione P.

17
Strumentazione
1

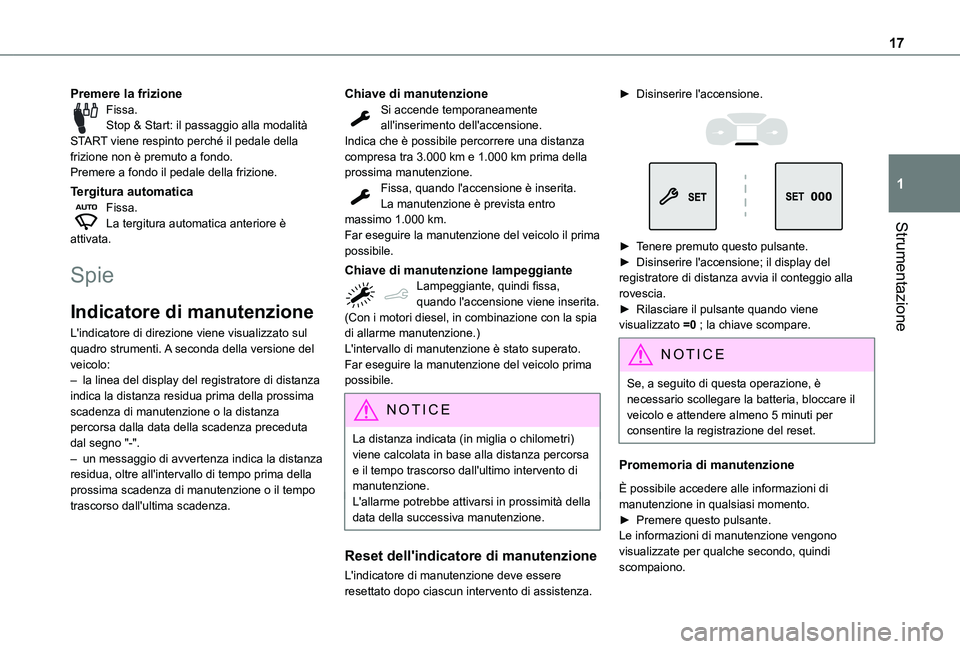

Premere la frizioneFissa.Stop & Start: il passaggio alla modalità START viene respinto perché il pedale della frizione non è premuto a fondo.Premere a fondo il pedale della frizione.
Tergitura automaticaFissa.La tergitura automatica anteriore è attivata.
Spie
Indicatore di manutenzione
L'indicatore di direzione viene visualizzato sul quadro strumenti. A seconda della versione del veicolo:– la linea del display del registratore di distanza indica la distanza residua prima della prossima scadenza di manutenzione o la distanza percorsa dalla data della scadenza preceduta dal segno "-".
– un messaggio di avvertenza indica la distanza residua, oltre all'intervallo di tempo prima della prossima scadenza di manutenzione o il tempo trascorso dall'ultima scadenza.
Chiave di manutenzioneSi accende temporaneamente all'inserimento dell'accensione.Indica che è possibile percorrere una distanza compresa tra 3.000 km e 1.000 km prima della prossima manutenzione.Fissa, quando l'accensione è inserita.La manutenzione è prevista entro massimo 1.000 km.Far eseguire la manutenzione del veicolo il prima possibile.
Chiave di manutenzione lampeggianteLampeggiante, quindi fissa, quando l'accensione viene inserita.(Con i motori diesel, in combinazione con la spia di allarme manutenzione.)L'intervallo di manutenzione è stato superato.Far eseguire la manutenzione del veicolo prima possibile.
NOTIC E
La distanza indicata (in miglia o chilometri) viene calcolata in base alla distanza percorsa e il tempo trascorso dall'ultimo intervento di manutenzione.L'allarme potrebbe attivarsi in prossimità della data della successiva manutenzione.
Reset dell'indicatore di manutenzione
L'indicatore di manutenzione deve essere resettato dopo ciascun intervento di assistenza.
► Disinserire l'accensione.


► Tenere premuto questo pulsante.► Disinserire l'accensione; il display del registratore di distanza avvia il conteggio alla rovescia.► Rilasciare il pulsante quando viene visualizzato =0 ; la chiave scompare.
NOTIC E
Se, a seguito di questa operazione, è necessario scollegare la batteria, bloccare il veicolo e attendere almeno 5 minuti per consentire la registrazione del reset.
Promemoria di manutenzione
È possibile accedere alle informazioni di manutenzione in qualsiasi momento.► Premere questo pulsante.Le informazioni di manutenzione vengono
visualizzate per qualche secondo, quindi scompaiono.

22
Computer di viaggio
Informazioni visualizzate sul viaggio corrente (autonomia, consumo di carburante, velocità media, ecc.).
Display informazioni
I dettagli vengono visualizzati in sequenza.– Chilometraggio viaggio.– Autonomia.– Consumo di carburante corrente.– Velocità media.– Stop & Start Contatore tempo.– Informazioni dal sistema di riconoscimento limiti di velocità.


► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli.



► Oppure premere la rotella sul volante.
Reset viaggio
Il reset viene eseguito quando viene visualizzato il contatore di viaggio.► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli per ulteriori due secondi.► Premere la rotella sul volante per ulteriori due secondi.


► Premere questo pulsante per ulteriori 2 secondi.
Alcune definizioni…
Autonomia
(km o miglia)Distanza ancora percorribile con il carburante residuo nel serbatoio (in base al consumo medio degli ultimi chilometri percorsi).
NOTIC E
Questo valore può variare a seguito di un cambiamento dello stile di guida o del terreno, con conseguente modifica significativa del consumo di carburante spot.
Quando l'autonomia scende al di sotto di 30 km, vengono visualizzati dei trattini.Dopo il rifornimento di almeno 5 litri di carburante, l'autonomia viene ricalcolata e visualizzata se superiore a 100 km.
WARNI NG
Se, durante la guida continuano a essere visualizzati trattini al posto dei numeri, rivolgersi a un concessionario TOYOTA o a un'officina qualificata.

23
Strumentazione
1

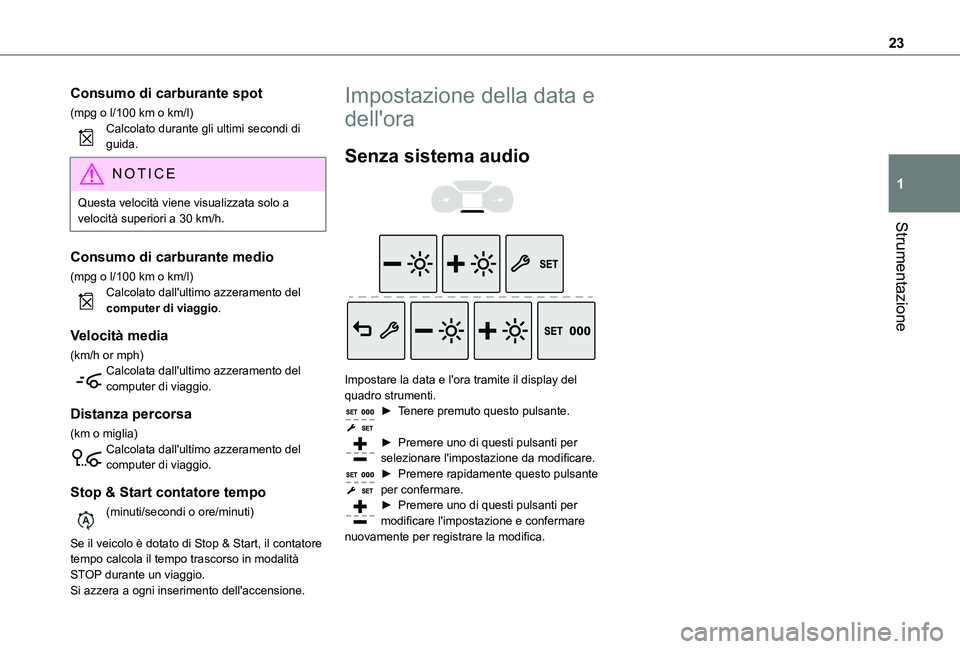

Consumo di carburante spot
(mpg o l/100 km o km/l)Calcolato durante gli ultimi secondi di guida.
NOTIC E
Questa velocità viene visualizzata solo a velocità superiori a 30 km/h.
Consumo di carburante medio
(mpg o l/100 km o km/l)Calcolato dall'ultimo azzeramento del computer di viaggio.
Velocità media
(km/h or mph)Calcolata dall'ultimo azzeramento del computer di viaggio.
Distanza percorsa
(km o miglia)Calcolata dall'ultimo azzeramento del computer di viaggio.
Stop & Start contatore tempo
(minuti/secondi o ore/minuti)
Se il veicolo è dotato di Stop & Start, il contatore tempo calcola il tempo trascorso in modalità STOP durante un viaggio.Si azzera a ogni inserimento dell'accensione.
Impostazione della data e
dell'ora
Senza sistema audio


Impostare la data e l'ora tramite il display del quadro strumenti.► Tenere premuto questo pulsante.
► Premere uno di questi pulsanti per selezionare l'impostazione da modificare.► Premere rapidamente questo pulsante per confermare.► Premere uno di questi pulsanti per modificare l'impostazione e confermare nuovamente per registrare la modifica.

25
Accesso
2

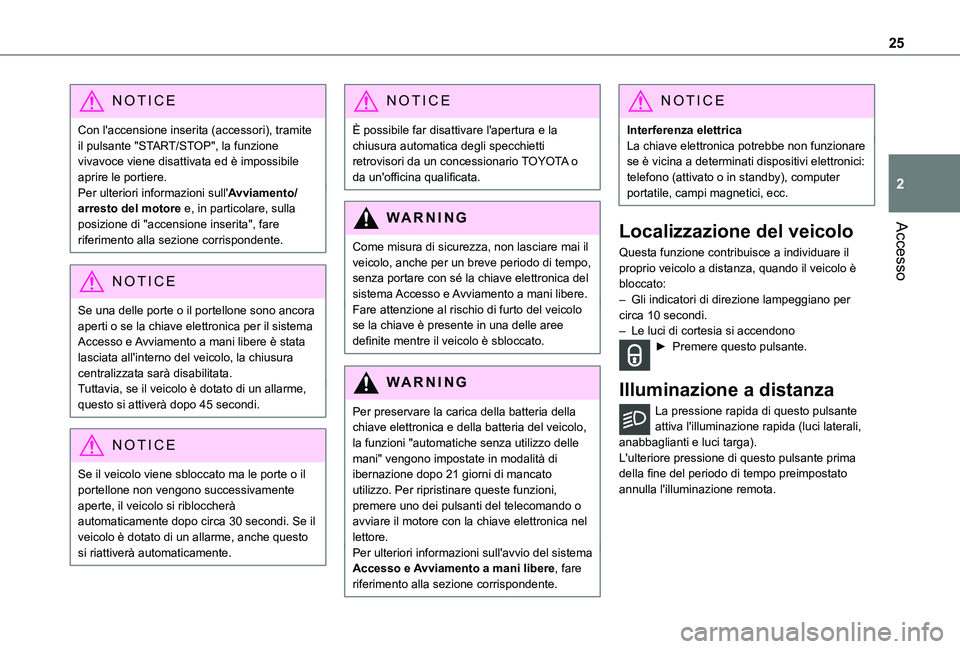

NOTIC E
Con l'accensione inserita (accessori), tramite il pulsante "START/STOP", la funzione vivavoce viene disattivata ed è impossibile aprire le portiere.Per ulteriori informazioni sull'Avviamento/arresto del motore e, in particolare, sulla posizione di "accensione inserita", fare riferimento alla sezione corrispondente.
NOTIC E
Se una delle porte o il portellone sono ancora aperti o se la chiave elettronica per il sistema Accesso e Avviamento a mani libere è stata lasciata all'interno del veicolo, la chiusura centralizzata sarà disabilitata.Tuttavia, se il veicolo è dotato di un allarme, questo si attiverà dopo 45 secondi.
NOTIC E
Se il veicolo viene sbloccato ma le porte o il portellone non vengono successivamente aperte, il veicolo si ribloccherà automaticamente dopo circa 30 secondi. Se il veicolo è dotato di un allarme, anche questo si riattiverà automaticamente.
NOTIC E
È possibile far disattivare l'apertura e la chiusura automatica degli specchietti retrovisori da un concessionario TOYOTA o da un'officina qualificata.
WARNI NG
Come misura di sicurezza, non lasciare mai il veicolo, anche per un breve periodo di tempo, senza portare con sé la chiave elettronica del sistema Accesso e Avviamento a mani libere.Fare attenzione al rischio di furto del veicolo se la chiave è presente in una delle aree definite mentre il veicolo è sbloccato.
WARNI NG
Per preservare la carica della batteria della chiave elettronica e della batteria del veicolo, la funzioni "automatiche senza utilizzo delle mani" vengono impostate in modalità di ibernazione dopo 21 giorni di mancato utilizzo. Per ripristinare queste funzioni, premere uno dei pulsanti del telecomando o avviare il motore con la chiave elettronica nel lettore.Per ulteriori informazioni sull'avvio del sistema Accesso e Avviamento a mani libere, fare riferimento alla sezione corrispondente.
NOTIC E
Interferenza elettricaLa chiave elettronica potrebbe non funzionare se è vicina a determinati dispositivi elettronici: telefono (attivato o in standby), computer portatile, campi magnetici, ecc.
Localizzazione del veicolo
Questa funzione contribuisce a individuare il proprio veicolo a distanza, quando il veicolo è bloccato:– Gli indicatori di direzione lampeggiano per circa 10 secondi.– Le luci di cortesia si accendono► Premere questo pulsante.
Illuminazione a distanza
La pressione rapida di questo pulsante attiva l'illuminazione rapida (luci laterali, anabbaglianti e luci targa).
L'ulteriore pressione di questo pulsante prima della fine del periodo di tempo preimpostato annulla l'illuminazione remota.
