4205-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)• Als de voorligger een abrupte beweging maakt (zoals een uitwij
kmanoeu-
vre, plotseling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger
• Bij slecht weer zoals bij hevige regen, mist, sneeuw of een za ndstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat w ordt opge-
worpen door een voorligger
• Bij het rijden door stoom of rook
• Bij het rijden in een omgeving waarbij de helderheid van het o mgevings-
licht plotseling verandert, zoals bij het in- of uitrijden van een tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Als er weinig omgevingslicht is, zoals tijdens de schemering, of 's nachts
of in een tunnel
• Nadat het hybridesysteem gestart is, is er gedurende een bepaa lde tijd
niet met de auto gereden
• Bij het afslaan naar links/rechts en gedurende een paar second en na het
afslaan naar links/rechts
• Bij het rijden in een bocht en een paar seconden na het rijden in een
bocht
• Als uw auto in een slip raakt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgeli jnd
• Als de voorligger zich niet direct voor
uw auto bevindt
• Wanneer de voorzijde van de auto is verhoogd of verlaagd
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 420 Wednesday, April 3, 2019 10:55 AM

4215-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden
●In sommige situaties, zoals de onderstaande, kan wellicht onvol doende
remkracht worden gerealiseerd, waardoor het systeem mogelijk ni et goed
werkt:
• Als de remfuncties niet optimaal kunnen functioneren, bijvoorb eeld door-
dat onderdelen van het remsysteem extreem koud of warm, of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden, onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde onder-
grond
● Sommige voetgangers, zoals onderstaande, worden mogelijk niet g esigna-
leerd door de radarsensor en de camerasensor, waardoor het syst eem niet
goed werkt:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kl eding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote voorwerpen dragen, een paraplu vasthouden, enz.
waardoor een deel van hun lichaam niet zichtbaar is
• Voetgangers die vooroverbuigen of gehurkt zitten
• Voetgangers die een wandelwagentje, rolstoel, fiets of ander v oertuig
voortduwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte kleding dragen en er extreem licht uitzi en
• Voetgangers in het donker, bijvoorbeeld 's nachts of in een tu nnel
• Voetgangers waarvan de kleding ongeveer dezelfde kleur of held erheid
heeft als de omgeving
• Voetgangers vlak bij muren, hekken, vangrails of grote objecte n
• Voetgangers die zich op de weg op een metalen object (putdekse l, stalen
plaat, enz.) bevinden
• Voetgangers die snel lopen
• Voetgangers die plotseling van snelheid veranderen
• Voetgangers die van achter een voertuig of een groot object ko men ren-
nen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 421 Wednesday, April 3, 2019 10:55 AM

4225-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weergegeven op het multi-informatied is-
play
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk sprake van een storing in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en werkt het systeem weer normaal als weer aan de norma le wer-
kingsvoorwaarden wordt voldaan:
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
heet is, zoals in de zon
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
koud is, zoals in een extreem koude omgeving
• Wanneer een sensor voor vuil is of bedekt is met sneeuw, enz.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 553)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt terwijl de auto weer in ord e is, is er
mogelijk een storing aanwezig in het systeem. Laat de auto onmi ddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 537), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakel d.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre -Colli-
sion Brake System Unavailable” (VS C uitgeschakeld, Pre-Crash Brake-sys-
teem niet beschikbaar) wordt weergegeven op het multi-informati edisplay.
PRIUS PHV_OM_OM47C78E_(EE).book Page 422 Wednesday, April 3, 2019 10:55 AM

4235-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden
LDA (Lane Depar ture Alert met
stuurregeling)
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
◆Lane Departure Alert-functie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden van de rijstrook
terug te keren.
Overzicht van functies
Functies die zijn opgenom en in het LDA-systeem
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 423 Wednesday, April 3, 2019 10:55 AM

4305-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)■
Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele ) lijnen moge-
lijk niet en werken verschillende functies mogelijk niet normaa l.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (gele) lijnen of
deze bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde ri jstrookmarke-
ringen of stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door rege n, plas-
sen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid p lotseling
verandert, zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich spl itst, wegen
samenkomen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
● De afstand tot de voorligger is extreem kort.
● De auto beweegt vaak op en neer ten gevolge van de wegomstandig heden
tijdens het rijden (slechte wegen of naden in het wegdek).
● De koplampglazen zijn vuil en laten 's nachts weinig licht door , of de licht-
bundel wijkt af.
● De auto heeft last van zijwind.
● De auto is net van rijstrook gewisseld of een kruising overgest oken.
● Er zijn winterbanden, enz. gemonteerd.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 430 Wednesday, April 3, 2019 10:55 AM

4315-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden
■Waarschuwingsmelding
Als de onderstaande waarschuwingsmelding wordt weergegeven op h et
multi-informatiedisplay, volg dan de desbetreffende storingzoek procedure.
WaarschuwingsmeldingDetails/handelingen
“Lane Departure Alert
Malfunction
Visit Your Dealer” (Storing in
Lane Departure Alert. Ga naar
uw dealer)Het systeem werkt mogelijk niet goed.
→Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
“Front Camera
Unavailable
See Owner’s Manual” (Camera
voor niet beschikbaar. Zie hand-
leiding)
Er is vuil, regen, condens, ijs, sneeuw,
enz. aanwezig op de voorruit vóór de
camerasensor.
→Schakel het LDA-systeem uit, ver-
wijder het vuil, de regen, de con-
dens, het ijs, de sneeuw, enz. van
de voorruit en schakel het LDA-sys-
teem weer in.
“Front Camera
Unavailable” (Camera voor niet
beschikbaar)
Er wordt niet aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) voldaan.
→Wanneer er aan de bedrijfscondities
van de camerasensor (tempera-
tuur, enz.) wordt voldaan, komt het
LDA-systeem beschikbaar. Schakel
het LDA-systeem uit, wacht een
poosje en schakel het LDA-systeem
weer in.
“Lane Departure Alert Unavaila-
ble” (Lane Departure Alert niet
beschikbaar)
Het LDA-systeem is tijdelijk uitge-
schakeld als gevolg van een storing in
een andere sensor dan de camerasen-
sor.
→Schakel het LDA-systeem uit en
volg de juiste storingzoekprocedu-
res voor de waarschuwingsmel-
ding. Ga vervolgens een stukje
rijden met de auto en schakel het
LDA-systeem weer in.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 431 Wednesday, April 3, 2019 10:55 AM

4335-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden

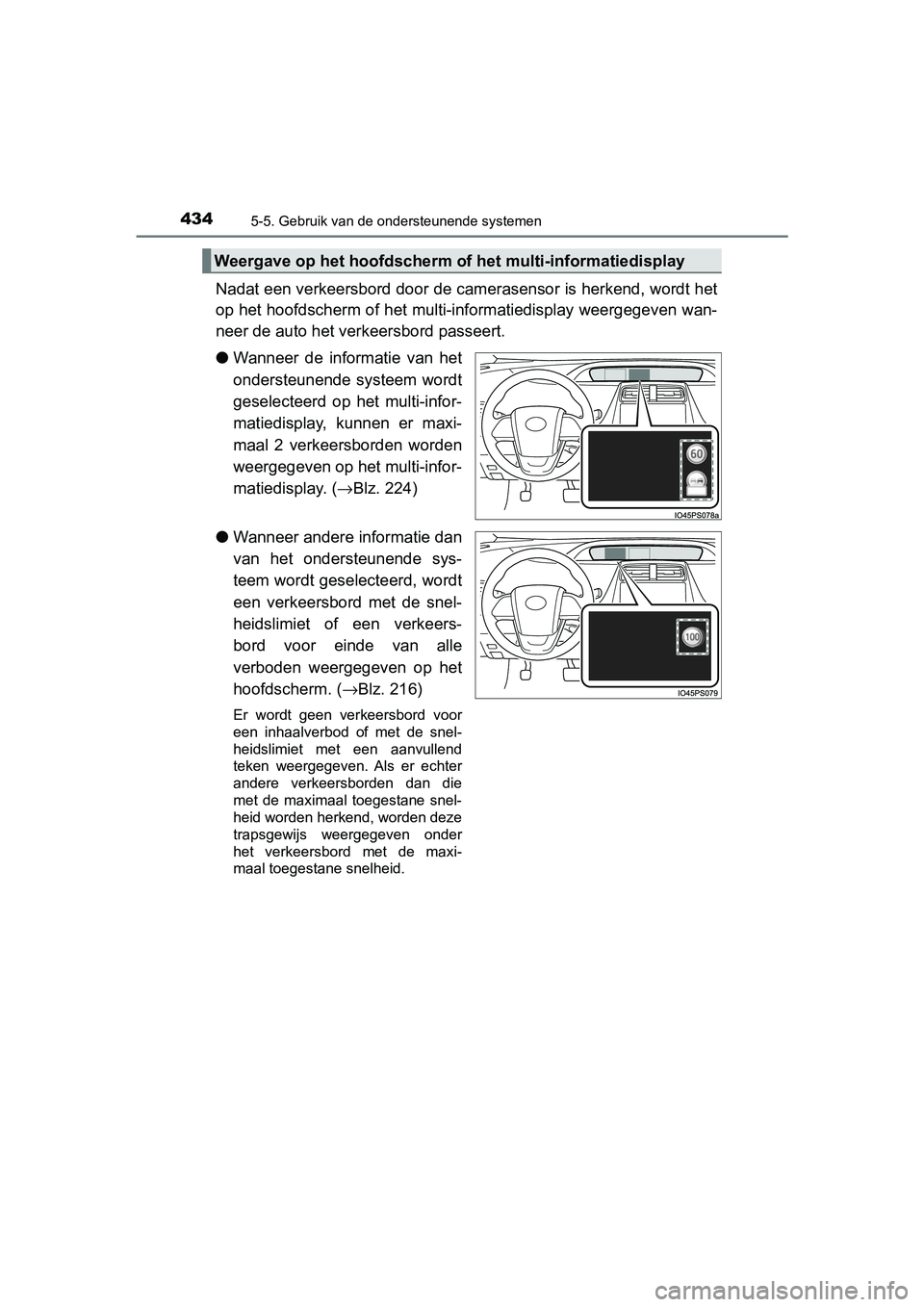

RSA (Road Sign Assist)
De RSA herkent bepaalde ver-
keersborden door gebruik te
maken van de camerasensor en
voorziet de bestuurder via het
hoofdscherm of het multi-informa-
tiedisplay van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden,
of wanneer er bijvoorbeeld verbode n acties ten opzichte van de her-
kende verkeersborden worden uitge voerd, wordt de bestuurder m.b.v.
een waarschuwingsdisplay en w aarschuwingszoemer gewaar-
schuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Overzicht van de functie
Camerasensor
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat
de bestuurder ondersteunt middels het bieden van informatie, ma ar het is
geen vervanging van het eigen inzicht en de oplettendheid van d e bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 433 Wednesday, April 3, 2019 10:55 AM

4345-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
Nadat een verkeersbord door de camerasensor is herkend, wordt het
op het hoofdscherm of het multi-informatiedisplay weergegeven w an-
neer de auto het verkeersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd op het multi-infor-
matiedisplay, kunnen er maxi-
maal 2 verkeersborden worden
weergegeven op het multi-infor-
matiedisplay. ( →Blz. 224)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeers-
bord voor einde van alle
verboden weergegeven op het
hoofdscherm. ( →Blz. 216)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de maximaal toegestane snel-
heid worden herkend, worden deze
trapsgewijs weergegeven onder
het verkeersbord met de maxi-
maal toegestane snelheid.
Weergave op het hoofdscherm of het multi-informatiedisplay
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 434 Wednesday, April 3, 2019 10:55 AM
