2019 TOYOTA COROLLA HATCHBACK sensor

179
3
COROLLA_TMUK_EE 3-2. Åbning, lukning og låsning af dørene
Før kørsel
Biler med en alarm: Undgå, at alarmen
udløses utilsigtet, ved at låse dørene op
med den trådløse fjernbetjening og åbne
og lukke en dør én gang, efter at indstil-
lingerne er blevet ændret. (Hvis der ikke
åbnes en dør inden for 30 sekunder
efter, at der er trykket på , låser
dørene igen, og alarmen aktiveres auto-
matisk).
Stop straks alarmen, hvis den udløses.
(S. 104)
nFunktionssignaler
Biler uden smart-nøgle
Havariblinket blinker som tegn på, at
dørene er blevet låst/låst op ved hjælp
af den trådløse fjernbetjening. (Låst: En
gang, Låst op: To gange)
Biler med smart-nøgle
Havariblinket blinker som tegn på, at
dørene er blevet låst/låst op ved hjælp
af adgangsfunktionen eller den trådløse
fjernbetjening. (Låst: En gang, Låst op:
To gange)
Der lyder en summer som tegn på, at
ruderne og panoramasoltaget
* er i
bevægelse.
*: Hvis monteret
nSikkerhedsfunktion
Biler uden smart-nøgle
Hvis en dør ikke åbnes i løbet af ca. 30
sekunder efter, at bilen låses op med
den trådløse fjernbetjening, låser sikker-
hedsfunktionen automatisk bilen igen.
Biler med smart-nøgle
Hvis en dør ikke åbnes i løbet af ca. 30
sekunder efter, at bilen låses op med
adgangsfunktionen eller den trådløse
fjernbetjening, låser sikkerhedsfunktio-
nen automatisk bilen igen.
nHvis døren ikke kan låses via
låsesensoren på overfladen af for-
dørens håndtag (biler med smart-
nøgle)
Hvis dørene ikke kan låses ved at berøre
låsesensoren med en finger, skal du be-
røre låsesensoren med håndfladen. Hvis du har handsker på, skal du tage
dem af.
nSummer for dørlåsning (biler med
smart-nøgle)
Hvis du forsøger at låse dørene med
adgangsfunktionen eller den trådløse
fjernbetjening, og en dør ikke er helt luk-
ket, lyder en summer vedvarende i 5
sekunder. Luk døren helt for at stoppe
summeren, og lås dørene igen.
nAlarm (hvis monteret)
Alarmsystemet tilkobles, når alle døre
låses. ( S. 104)
nForhold, som har betydning for
smart-nøglens (hvis monteret) og
den trådløse fjernbetjenings funk-
tion
Biler uden smart-nøgle
S. 140
Biler med smart-nøgle
S. 195
nHvis smart-nøglen (hvis monteret)
eller den trådløse fjernbetjening
fungerer ikke korrekt
Biler uden smart-nøgle
Udskift nøglens batteri, hvis det bliver
afladet. ( S. 578)
Biler med smart-nøgle
Brug den mekaniske nøgle til at låse
dørene og låse dem op. ( S. 637)
Udskift nøglens batteri, hvis det bliver
afladet. ( S. 578)
OM12L25DK.book Page 179 Wednesday, April 10, 2019 9:44 AM

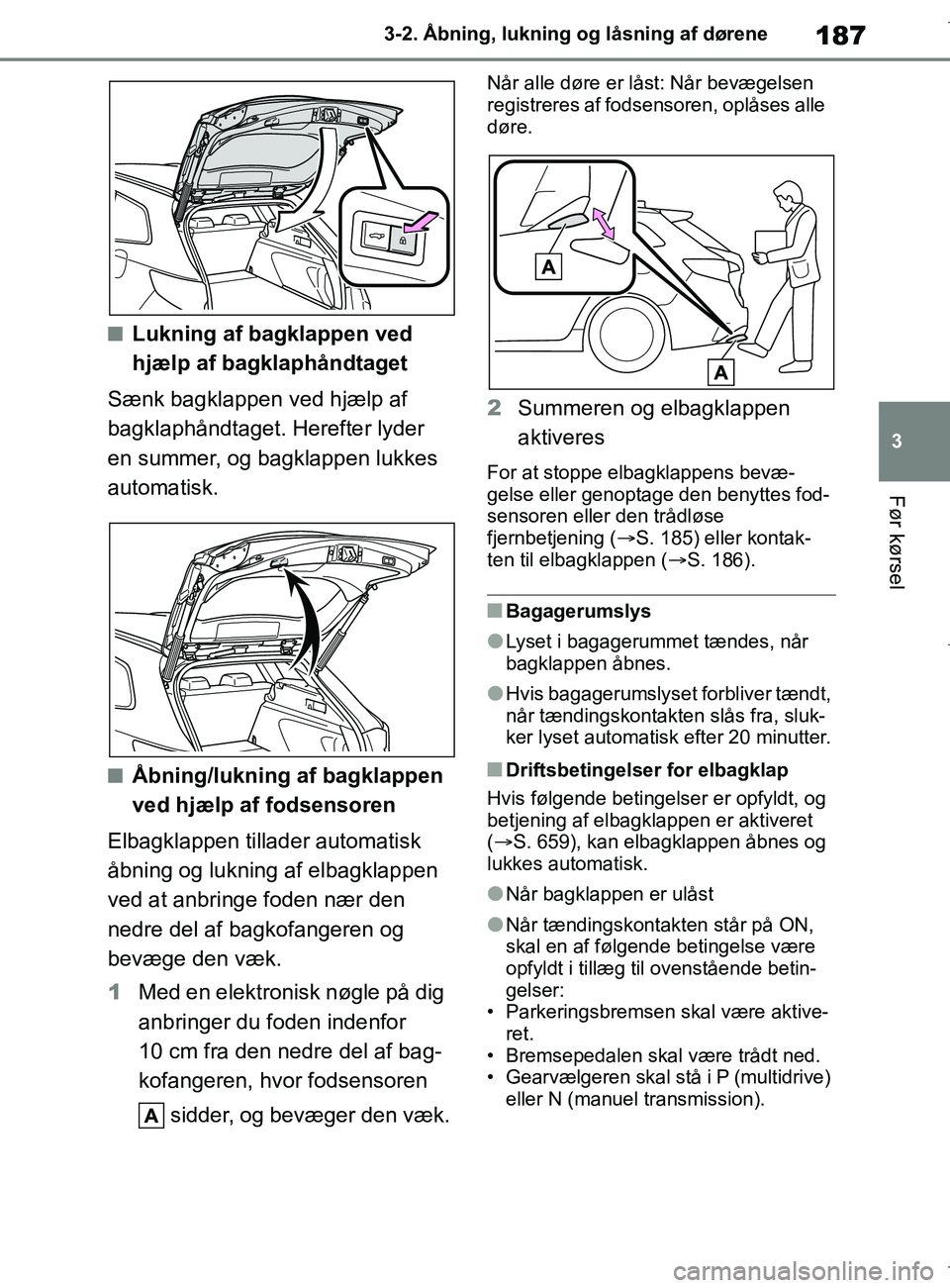

187
3
COROLLA_TMUK_EE 3-2. Åbning, lukning og låsning af dørene
Før kørsel
nLukning af bagklappen ved
hjælp af bagklaphåndtaget
Sænk bagklappen ved hjælp af
bagklaphåndtaget. Herefter lyder
en summer, og bagklappen lukkes
automatisk.
nÅbning/lukning af bagklappen
ved hjælp af fodsensoren
Elbagklappen tillader automatisk
åbning og lukning af elbagklappen
ved at anbringe foden nær den
nedre del af bagkofangeren og
bevæge den væk.
1 Med en elektronisk nøgle på dig
anbringer du foden indenfor
10 cm fra den nedre del af bag-
kofangeren, hvor fodsensoren
sidder, og bevæger den væk.
Når alle døre er låst: Når bevægelsen
registreres af fodsen soren, oplåses alle
døre.
2 Summeren og elbagklappen
aktiveres
For at stoppe elbagklappens bevæ-
gelse eller genoptage den benyttes fod-
sensoren eller den trådløse
fjernbetjening ( S. 185) eller kontak-
ten til elbagklappen ( S. 186).
nBagagerumslys
lLyset i bagagerummet tændes, når
bagklappen åbnes.
lHvis bagagerumslyset forbliver tændt,
når tændingskontakten slås fra, sluk-
ker lyset automatisk efter 20 minutter.
nDriftsbetingelser for elbagklap
Hvis følgende betingelser er opfyldt, og
betjening af elbagklappen er aktiveret
(S. 659), kan elbagklappen åbnes og
lukkes automatisk.
lNår bagklappen er ulåst
lNår tændingskontakten står på ON,
skal en af følgende betingelse være
opfyldt i tillæg til ovenstående betin-
gelser:
• Parkeringsbremsen skal være aktive- ret.
• Bremsepedalen skal være trådt ned.
• Gearvælgeren skal stå i P (multidrive)
eller N (manuel transmission).
OM12L25DK.book Page 187 Wednesday, April 10, 2019 9:44 AM

188
COROLLA_TMUK_EE3-2. Åbning, lukning og låsning af dørene
nBetingelser for brug af fodsenso-
ren
lNår indstillingen for brug af fodsensor
er slået til, og tæ
ndingskontakten er
slået fra
lNår en elektronisk nøgle kommer
inden for rækkevidde
nBetjening af elbagklappen
lNår elbagklapsystemet er deaktive-
ret, betjenes elbagklappen ikke, men
den kan fortsat åbnes og lukkes
manuelt.
lNår elbagklappen åbnes, standser
processen, hvis elbagklappen bloke-
res.
nLuk & lås-funktion
Når elbagklappen er åben, lukker denne
funktion elbagklappen og låser derefter
alle døre samtidigt. Når følgende pro-
cesser udføres, og der ikke er nogen
elektroniske nøgler til bilen inde i bilen,
låses alle døre, når elbagklappen er luk-
ket helt.
1 Luk alle dørene undtagen elbagklap-
pen.
2 Med en elektronisk nøgle på dig skal
du trykke på kontakten på den
nederste del af elbagklappen
(S. 186).
Der lyder en anden summer end sum-
meren for normal lukning af bagklappen,
hvorefter bagklappen begynder at lukke
automatisk. Når elbagklappen er lukket,
låses alle døre samtidigt, og driftssigna-
lerne angiver, at alle døre er låst.
Biler med dobbelt låsesystem: Det dob-
belte låsesystem aktiveres ikke nu.
nSituationer, hvor luk & lås-systemet
muligvis ikke fungerer korrekt
I følgende situationer fungerer luk & lås-
systemet muligvis ikke korrekt:
lHvis der trykkes på kontakten på
den nederste del af elbagklappen
(S. 186) med en hånd, som holder
en elektronisk nøgle
lHvis der trykkes på kontakten på
den nederste del af elbagklappen
(S. 186), mens nøglen ligger i en
taske m.v., der står på jorden
lHvis der trykkes på kontakten på
den nederste del af elbagklappen
(S. 186), mens den elektroniske
nøgle ikke befinder sig i nærheden af
bilen
nForhindring af utilsigtet betjening
af fodsensoren
Når en elektronisk nøgle er inden for
registreringsområdet, kan fodsensoren
aktiveres utilsigtet, så der skal udvises
forsigtighed i nedenstående situationer:
lNår den nedre midterste del af bagko-
fangeren rammes af store mængder
vand, fx ved bilvask eller i kraftig regn
lNår snavs tørres af den nedre midter-
ste del af bagkofangeren
lNår mindre dyr eller objekter, f.eks. en
bold, bevæger sig under den nedre
midterste del af bagkofangeren
lNår et objekt flyttes fra den nedre mid-
terste del af bagkofangeren
lHvis en person sidder på bagkofange-
ren og svinger med benene
lHvis benene eller andre kropsdele
berører den nedre midterste del af
bagkofangeren, når en person passe-
rer bilen
lNår bilen er parkeret tæt på en kilde til
elektronisk støj, som påvirker fodsen-
sorens følsomhed, fx en parkerings-
plads, en tankstation, en elopvarmet
vej eller fluorescerende lys
lNår bilen befinder sig tæt på et tv-tårn
eller elkraftværk, en radiostation, stor-
skærm, lufthavn eller et andet anlæg,
som udsender kraftige radiobølger
eller elektrisk støj.
lNår bilen er parkeret et sted, hvor
genstande som fx planter kommer tæt
den nedre midterste del af bagkofan-
geren
OM12L25DK.book Page 188 Wednesday, April 10, 2019 9:44 AM

189
3
COROLLA_TMUK_EE 3-2. Åbning, lukning og låsning af dørene
Før kørsel
lNår bagage m.v. stilles tæt på den
nedre midterste del af bagkofangeren
lHvis der monteres/fjernes tilbehør
eller et bilovertræk i nærheden af bag-
kofangeren
lNår bilen bugseres
For at undgå utilsigtet betjening skal ind-
stillingen for betjening af fodsensoren
slås fra.
nSituationer, hvor fodsensoren
muligvis ikke fungerer korrekt
I følgende situationer fungerer fodsen-
soren muligvis ikke korrekt:
lNår der er placeret en fod under den
nedre midterste del af bagkofangeren
lHvis foden rammer den nedre midter-
ste del af bagkofangeren hårdt eller
berører den i længere tid
Hvis den nedre midterste del af bag-
kofangeren har været berørt i længere
tid, skal du vente et kort stykke tid, før
du forsøger at betjene fodsensoren.
lNår en person står meget tæt på den
nedre midterste del af bagkofangeren
lNår en ekstern radiokilde påvirker
kommunikationen mellem den elektro-
niske nøgle og bilen ( S. 195)
lNår bilen er parkeret tæt på en kilde til
elektronisk støj, som påvirker fodsen-
sorens følsomhed, fx en parkerings-
plads, en tankstation, en elopvarmet
vej eller fluorescerende lys
lNår bilen befinder sig tæt på et tv-tårn
eller elkraftværk, en radiostation, stor-
skærm, lufthavn eller et andet anlæg,
som udsender kraftige radiobølger
eller elektrisk støj.
lNår den nedre midterste del af bagko-
fangeren rammes af store mængder
vand, fx ved bilvask eller i kraftig regn
lNår der sidder mudder, sne, is osv. på
den nedre midterste del af bagkofan-
geren
lNår bilen har været parkeret en tid
nær objekter, der kan bevæges og
berøre den bagkofangeren, som f.eks.
planter
lNår der er monteret tilbehør på den
nedre midterste del af bagkofangeren
Hvis der er monteret tilbehør, skal ind-
stillingen for betjening af fodsensoren
slås fra.
*
*
: Hvis der er monteret originalt Toyota- tilbehør kan fodsensoren muligvis sta-
digvæk anvendes afhængig af tilbe-
høret. Du kan få flere oplysninger hos
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nVed gentilslutning af batteriet
For at elbagklappen skal kunne fungere
korrekt, skal bagklappen lukkes manu-
elt.
nKlemmesikring
Der er monteret sensorer i højre og ven-
stre side af elbagklappen. Når en dør
lukker automatisk, og der trykkes på
sensorerne, fordi en genstand kommer i
klemme osv., aktiveres klemmesikrin-
gen.
Fra denne position bevæges døren
automatisk en anelse i den modsatte
retning, hvorefter funktionen stopper.
nIndividuel tilpasning
Nogle funktioner kan tilpasses individu-
elt. ( S. 659)
OM12L25DK.book Page 189 Wednesday, April 10, 2019 9:44 AM

190
COROLLA_TMUK_EE3-2. Åbning, lukning og låsning af dørene
ADVARSEL
nElbagklap
Overhold nedenstående sikkerheds-
foranstaltninger ved betjening af
elbagklappen.
Undladelse heraf kan medføre døden
eller alvorlige kvæstelser.
lKontrollér sikkerheden i omgivel-
serne for at sikre, at der ikke er for-
hindringer eller andet, som kan give
anledning til, at dine ejendele kom-
mer i klemme.
lHvis der er personer i nærheden,
skal du sikre dig, at de er på sikker
afstand, og gøre dem opmærksom
på, at du skal til at åbne eller lukke
bagklappen.
lHvis elbagklapsystemet kobles fra
via hovedkontakten, mens bagklap-
pen arbejder automatisk, stopper
den automatiske funktion. Derefter
skal bagklappen betjenes manuelt.
Vær ekstra forsigtig på en skråning,
da bagklappen kan åbne eller lukke
uventet.
lHvis funktionsbetingelserne for
elbagklappen ikke længere er
opfyldt, lyder der eventuelt en sum-
mer, og bagklappen stopper mulig-
vis åbningen eller lukningen.
Derefter skal bagklappen betjenes
manuelt. Vær ekstra forsigtig på en
skråning, da bagklappen kan åbne
eller lukke pludseligt.
lPå en skråning kan bagklappen
pludselig smække i, efter at den er
åbnet. Kontrollér, at bagklappen er
helt åben, og sørg for at sikre den.
lI følgende situationer kan elbag-
klappen registrere en unormal
omstændighed og stoppe den auto-
matiske funktion. I så fald skal bag-
klappen betjenes manuelt. Vær
ekstra forsigtig på en skråning, da
bagklappen kan åbne eller lukke
pludseligt.
• Når bagklappen møder en forhin- dring
• Hvis spændingen på batteriet plud- selig falder, fx når tændingskontak-
ten sættes på ON, eller motoren
startes under automatisk funktion
lHvis der er monteret en tung gen-
stand på bagklappen, fungerer
elbagklappen muligvis ikke eller
ikke korrekt, eller den kan uventet
smække i, når den er blevet åbnet,
og personers hænder, hoved eller
nakke kan komme i klemme og
blive kvæstet. Kontakt en autorise-
ret Toyota-forhand ler/-reparatør
eller andre kvalificerede fagfolk for
oplysninger ved montering af tilbe-
hør på bagklappen.
nKlemmesikring
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre døden
eller alvorlige kvæstelser.
lSæt aldrig en legemsdel i klemme
med vilje for at aktivere klemmesik-
ringen.
lKlemmesikringen virker muligvis
ikke, hvis der kommer noget imel-
lem, lige før bagklappen er helt luk-
ket. Pas på ikke at få fingrene eller
andet i klemme.
lKlemmesikringen fungerer muligvis
ikke, afhængigt af formen på den
genstand, der er kommet i klemme.
Pas på ikke at få fingrene eller
andet i klemme.
nFodsensor
Overhold nedenstående sikkerheds-
foranstaltninger ved betjening af
elbagklappen.
Undladelse heraf kan medføre døden
eller alvorlige kvæstelser.
OM12L25DK.book Page 190 Wednesday, April 10, 2019 9:44 AM

191
3
COROLLA_TMUK_EE 3-2. Åbning, lukning og låsning af dørene
Før kørsel
ADVARSEL
lKontrollér sikkerheden i omgivel-
serne for at sikre, at der ikke er for-
hindringer eller andet, som kan give
anledning til, at dine ejendele kom-
mer i klemme.
lNår du anbringer foden nær nedre
midterste del af bagkofangeren og
bevæger den væk fra kofangeren,
skal du undgå at berøre udstød-
ningsrøret, før det er kølet af, da
det kan medføre forbrændinger.
lBrug ikke fodsensoren, hvis der kun
er lidt plads under bagkofangeren.
BEMÆRK
nBagklapspindler
Bagklappen er udstyret med spindler,
der holder bagklappen på plads.
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan ødelægge bag-
klapspindlerne og medføre fejl.
lSæt ikke fremmedlegemer som fx
mærkater, plastfolie eller klæbe-
strimler på spindelstangen.
lUndlad at berøre spindelstangen
med handsker eller andre stofpro-
dukter.
lUndlad at fastgøre tungt tilbehør på
bagklappen. Kontakt en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk i forbin-
delse med monter ing af tilbehør.
lLæg ikke din hånd på spindlen, og
udsæt den ikke for tryk fra siden.
nForebyggelse af skade på elbag-
klappen
lKontrollér, at der ikke er is mellem
bagklappen og rammen, som kan
forhindre bagklappen i at bevæge
sig. Betjening af elbagklappen når
der er stor vægt på bagklappen,
kan føre til en fejlfunktion.
lUdsæt ikke bagklappen for pres,
mens elbagklappen er aktiv.
lPas på ikke at beskadige følerne
(monteret i højre og venstre side af
elbagklappen) med en kniv eller en
anden skarp genstand. Hvis en
sensor er frakoblet, lukker elbag-
klappen ikke automatisk.
nLuk & lås-funktion
Når elbagklappen lukkes ved hjælp af
luk & lås-funktionen, lyder der en
anden summer end summeren for
normal lukning af bagklappen.
For at sikre, at processen er startet
korrekt, skal du kontrollere, at en
anden summer end summeren for
normal lukning af bagklappen blev
aktiveret.
Når elbagklappen er lukket helt og
låst, angiver driftssignalerne desuden,
at alle døre er låst.
Før bilen forlades skal du sikre, at
driftssignalerne blev aktiveret, og at
alle døre er låst.
nSikkerhedsforanstaltninger ved-
rørende fodsensoren
Fodsensoren er placeret bag nedre
midterste del af bagkofangeren.
Bemærk følgende for at sikre, at
elbagklapfunktionen fungerer korrekt:
OM12L25DK.book Page 191 Wednesday, April 10, 2019 9:44 AM

192
COROLLA_TMUK_EE3-2. Åbning, lukning og låsning af dørene
Elbagklappens åbne position kan
indstilles.
1
Stop bagklappen i den ønskede
position. ( S. 185)
2 Tryk på kontakten på elbagklap-
pen og hold den inde i 2 sekun-
der.
• Når positionen er indstillet, lyder en summer 4 gange.
• Næste gang elbagklappen betje- nes, stopper den i den indstillede
position.
BEMÆRK
lHold den nedre midterste del af
bagkofangeren ren hele tiden.
Hvis den nedre midterste del af bag-
kofangeren er snavset eller dækket af
sne, fungerer fodsensoren muligvis
ikke. I denne situation renses den for
snavs eller sne, bilen bevæges fra
den aktuelle position og det kontrolle-
res, at den fodsensoren fungerer.
Hvis den ikke fungerer, skal bilen
efterses hos en autoriseret Toyota-
forhandler/-reparatør eller andre kvali-
ficerede fagfolk.
lAnvend ikke belægninger med
regnfjernende (hydrofil) effekt, eller
andre belægninger, på den nedre
midterste del af bagkofangeren.
lParkér ikke bilen nær objekter, der
kan bevæge sig og berøre den
nedre midterste del af bagkofange-
ren, fx planter.
Når bilen har været parkeret et stykke
tid nær objekter, der kan bevæge sig
og berøre den nedre midterste del af
bagkofangeren, fx planter, fungerer
fodsensoren muligvis ikke. I denne
situation bevæges bilen fra den aktu-
elle position, og det kontrolleres, at
fodsensoren fungerer. Hvis den ikke
fungerer, skal bilen efterses hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
lUdsæt ikke fodsensoren eller områ-
det rundt om den for kraftige stød.
Hvis fodsensoren eller omgivelserne
har været udsat for et kraftigt stød,
kan det ske, at fodsensoren ikke fun-
gerer. Hvis fodsensoren ikke funge-
rer i følgende situationer, skal bilen
efterses af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
• Fodsensoren eller dens omgivelser har været udsat for et kraftigt stød.
• Den nedre midterste del af bagko- fangeren er ridset eller skadet.
lSkil ikke bagkofangeren ad.
lFastgør ikke mærkater på den bag-
kofangeren.
lMal ikke bagkofangeren.
lHvis der er fastgjort en tung gen-
stand til elbagklappen, skal fodsen-
soren deaktiveres.
Indstilling af bagklappens
åbningsposition (biler med
elbagklap)
OM12L25DK.book Page 192 Wednesday, April 10, 2019 9:44 AM

196
COROLLA_TMUK_EE3-2. Åbning, lukning og låsning af dørene
• Bærbare spillekonsoller
lHvis bagruden er forsynet med en
toning, som indeholder metal, eller der
er fastgjort metalgenstande til bagru-
den
lNår den elektroniske nøgle anbringes
i nærheden af en batterioplader eller
elektronisk udstyr
lNår bilen er parkeret på en betalings-
parkeringsplads, hvor der udsendes
radiobølger
Hvis dørene ikke kan låses/låses op
med smart-nøglen, skal dørene
låses/låses op på en af følgende måder:
lPlacér den elektroniske nøgle tæt på
håndtaget på en af fordørene, og
aktivér adgangsfunktionen.
lAktivér den trådløse fjernbetjening.
Hvis dørene ikke kan låses/låses op ved
hjælp af ovenstående metoder, anven-
des den mekaniske nøgle. ( S. 637)
Hvis motoren ikke kan startes ved hjælp
af smart-nøglen, henvises til s. 637.
nBemærkning til adgangsfunktionen
lSelv når den elektroniske nøgle er
inden for sin effektive rækkevidde
(registreringsområdet), kan det i føl-
gende tilfælde ske, at systemet ikke
fungerer korrekt:
• Den elektroniske nøgle er for tæt på ruden eller det udvendige dørhåndtag,
nær jorden eller et højt sted, når
dørene låses eller låses op.
• Den elektroniske nøgle befinder sig
på instrumentbordet, på bagagedæk-
kenet eller gulvet eller i dørlommerne
eller handskerumme t, når motoren
startes, eller tændingskontaktens til-
stand ændres.
lEfterlad ikke den elektroniske nøgle
oven på instrumentbordet eller nær
dørlommerne, når bilen forlades.
Afhængig af modtageforholdene for
radiobølger kan nøglen blive registre-
ret af antennen uden for kabinen. Der-
ved er det muligt at låse døren udefra,
og den elektroniske nøgle kan blive
låst inde i bilen.
lSå længe den elektroniske nøgle er
inden for den effektive rækkevidde,
kan dørene låses og låses op af hvem
som helst. Men det er kun de døre,
der registrerer den elektroniske nøgle,
der kan bruges til at låse bilen op.
lSelvom den elektroniske nøgle ikke
befinder sig inde i bilen, kan det være
muligt at starte motoren, hvis den
elektroniske nøgle er nær vinduet.
lDørene kan låse op eller låse, hvis der
sprøjter en stor mængde vand på dør-
håndtaget, som fx i regnvejr eller i en
vaskehal, hvis den elektroniske nøgle
er inden for den effektive rækkevidde.
(Dørene låser automatisk efter ca.
30 sek., såfremt de ikke åbnes og
lukkes).
lHvis den trådløse fjernbetjening
benyttes til at låse dørene, når den
elektroniske nøgle er i nærheden af
bilen, kan døren muligvis ikke låses
op ved hjælp af adgangsfunktionen.
(Benyt den trådløse fjernbetjening til
at låse dørene op).
lDørene kan muligvis ikke låses/låses
op, hvis du har handsker på, når du
berører låse-/oplåsningssensoren.
lI nogle modeller: Når du låser dørene
vha. låsesensoren, afgives der regi-
streringssignaler én eller to gange i
træk. Derefter afgives der ingen regi-
streringssignaler.
lHvis dørhåndtaget bliver vådt, mens
den elektroniske nøgle er inden for sin
effektive rækkevidde, kan døren låses
og låses op flere gange. Følg i så fald
følgende afhjælpningsprocedure, når
bilen skal vaskes:
• Anbring den elektroniske nøgle et sted, der har en afstand på mindst
2 m til bilen. (Pas på, at nøglen ikke
bliver stjålet).
• Indstil den elektroniske nøgle til batte- risparefunktion for at deaktivere
smart-nøglen. ( S. 195)
OM12L25DK.book Page 196 Wednesday, April 10, 2019 9:44 AM
