2019 TOYOTA C-HR lane assist

INHOUDSOPGAVE4
C-HR_HV_OM_Europe_OM10647E4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense ............ 351
PCS (Pre-Crash Safety-systeem) ................. 362
LDA (Lane Departure Alert met
stuurregeling) ..................... 376
RSA (Road Sign Assist) ....... 389
Dynamic Radar Cruise Control met volledig
snelheidsbereik .................. 395
Cruise control ....................... 410
Rijmodus selecteren ............. 415
Snelheidsbegrenzer ............. 417
BSM (Blind Spot Monitor) ........... 420
Toyota Parking Assist-sensor...................... 438
RCTA (Rear Crossing Traffic Alert)........................ 449
PKSB (Parking Support Brake) ................... 456
Parking Support Brake-functie
(voor stilstaande
objecten) ............................ 464
Parking Support Brake-functie
(voor voertuigen die
achterlangs rijden).............. 473
S-IPA (Simple Intelligent Parking Assist-systeem)..... 480
GPF-systeem (benzineroetfilter)
(M20A-FXS motor) ............. 519
Ondersteunende systemen ..... ....................... 520 4-6. Rijtips
Rijden met een hybrideauto ........................ 528
Rijden in de winter ............... 531
C-HR_HV_OM_Europe_OM10647E.b ook Page 4 Tuesday, July 30, 2019 9:59 AM

1682. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de gege-
vens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is gese-
lecteerd. ( →Blz. 169)
Afhankelijk van de situatie wordt
bepaalde informatie mogelijk
automatisch weergegeven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden worden
weergegeven. ( →Blz. 169)
Aan navigatiesysteem gekoppelde weergave (indien aanwezig)
Hiermee kan de volg ende aan het navigatiesysteem gekoppelde inf or-
matie worden weergegeven. • Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting boven)
Aan audiosysteem gekoppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het instru men-
tenpaneel met behulp van de bedieningstoetsen van het instrumen tenpa-
neel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven: • LDA (Lane Departure Alert met stuurregeling) ( →Blz. 376)
• Dynamic Radar Cruise Control met volledig snelheidsbereik (→Blz. 395)
• RSA (Road Sign Assist) ( →Blz. 389)
Informatie op display
C-HR_HV_OM_Europe_OM10647E.b ook Page 168 Tuesday, July 30, 2019 9:59 AM

1712. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 760.
Bij functies die in- of uitgesc hakeld kunnen worden, wordt iede re keer als op
wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert met stuurregeling) ( →Blz. 376)*1
Hiermee kunt u de volgende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →Blz. 362)*1
Hiermee kunt u de volgende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
● BSM (Blind Spot Monitor) (→ Blz. 420)*1
Hiermee kunt u de volgende zaken instellen.
• BSM-functie aan/uit
• Gevoeligheid BSM
• Helderheid BSM
• RCTA aan/uit
● Toyota Parking Assist-sensor ( →Blz. 438)*1
Hiermee kan de Toyota Parking Assist-sensor worden in- of uitge scha-
keld.
● PKSB-systeem (Parki ng Support Brake) (→Blz. 456)
*1
Hiermee kunt u de Parking Suppor t Brake-functie in- of uitschakelen.
Weergave instellingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 171 Tuesday, July 30, 2019 9:59 AM

279
4Rijden
C-HR_HV_OM_Europe_OM10647E4-1. Voordat u gaat rijden
Rijden met de auto . .............. 280
Lading en bagage ................ 291
Rijden met een aanhangwagen ....... ........... 292
4-2. Rijprocedures Startknop .............................. 301
EV-modus ............................ 308
Hybridetransmissie (2ZR-FXE motor) ............... 311
Hybridetransmissie (M20A-FXS motor) ............. 315
Richtingaanwijzer schakelaar ......................... 320
Parkeerrem .......................... 321
Brake Hold-systeem ............. 326
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar .................... 329
Automatic High Beam-systeem ................... 334
Schakelaar mistlampen ........ 339
Ruitenwissers en -sproeiers ........................... 341
Achterruitenwisser en -sproeier ............................. 344
4-4. Tanken Openen van de tankdop ....... 346 4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense ............351
PCS (Pre-Crash Safety-systeem) .. ...............362
LDA (Lane Departure Alert met stuurregeling) ......376
RSA (Road Sign Assist) .......389
Dynamic Radar Cruise Control met volledig
snelheidsbereik ..................395
Cruise control .......................410
Rijmodus selecteren .............415
Snelheidsbegrenzer..............417
BSM (Blind Spot Monitor)............420
Toyota Parking Assist-sensor ......................438
RCTA (Rear Crossing Traffic Alert) ........................449
PKSB (Parking Support Brake) ...................456
Parking Support Brake-functie
(voor stilstaande
objecten).............................464
Parking Support Brake-functie
(voor voertuigen
die achterlangs rijden) ........473
S-IPA (Simple Intelligent Parking Assist-systeem) .....480
GPF-systeem (benzineroetfilter)
(M20A-FXS motor) .............519
Ondersteunende systemen ............................520
4-6. Rijtips
Rijden met een hybrideauto.........................528
Rijden in de winter ................531
C-HR_HV_OM_Europe_OM10647E.b ook Page 279 Tuesday, July 30, 2019 9:59 AM

351
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10647E
Toyota Safety Sense∗
◆PCS (Pre-Crash Safety-systeem)
→Blz. 362
◆LDA (Lane Departure Alert met stuurregeling)
→Blz. 376
◆Automatic High Beam-systeem
→Blz. 334
◆RSA (Road Sign Assist)
→Blz. 389
◆Dynamic Radar Cruise Control m et volledig snelheidsbereik
→ Blz. 395
∗: Indien aanwezig
Toyota Safety Sense bestaat uit de volgende ondersteunende syst e-
men en draagt bij aan een veili ge en comfortabele rijervaring:
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen de gevolgen van een a anrijding voor
de inzittenden en de auto te beperken of de bestuurder te assisteren onder nor-
male rijomstandigheden.
Vertrouw niet blindelings op het systeem, aangezien er een gren s is aan de
mate van nauwkeurigheid bij de herkenning en de ondersteunende mogelijkhe-
den die dit systeem kan bieden. H et is altijd de verantwoordeli jkheid van de
bestuurder om de omgeving van de auto in de gaten te houden en veilig te rij-
den.
C-HR_HV_OM_Europe_OM10647E.b ook Page 351 Tuesday, July 30, 2019 9:59 AM

3824-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
Controlelampje LDA
Aan de hand van de verlichtingssta-
tus van de indicator wordt de
bestuurder geïnformeerd over de
bedrijfsstatus van het systeem.
Brandt wit:
Het LDA-systeem is geactiveerd.
Brandt groen:
De stuurassistentie van de stuurre-
gelingsfunctie is in werking.
Knippert oranje:
Lane Departure Alert-functie is in
werking.
Display werking van ondersteuning stuurwielbediening
Geeft aan dat de stuurassistentie van de stuurregelingsfunctie in wer-
king is.
Display Lane Depart ure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt ove rgescha-
keld op het informatiescher m voor ondersteunende systemen.
Meldingen op het multi-informatiedisplay
Binnenzijde van de weergegeven
witte lijnen is wit: Binnenzijde van de weergegeven
witte lijnen is zwart:
Dit geeft aan dat het systeem witte
(gele) lijnen herkent. Als de auto de
rijstrook verlaat, knippert de witte
lijn die wordt weergegeven aan de
zijde waar de auto de strook verlaat
oranje. Dit geeft aan dat het systeem witte
(gele) lijnen niet kan herkennen of
tijdelijk is uitgeschakeld.
C-HR_HV_OM_Europe_OM10647E.b
ook Page 382 Tuesday, July 30, 2019 9:59 AM

3834-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
■Voorwaarden voor wer king van de functies
● Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is onge veer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een straal
van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 386)
● Stuurregelingsfunctie
Deze functie werkt wanneer niet alleen aan alle werkingsvoorwaa rden voor de
Lane Departure Alert-functie wor dt voldaan, maar ook aan alle onderstaande
voorwaarden.
• De instelling voor “ Steering A ssist” (stuurassistentie) op het scherm
van het multi-inform atiedisplay is aan. (→Blz. 767)
• Er wordt niet in een vastgestelde mate of sneller geaccelereer d of gedecele-
reerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die gesch ikt is voor het
veranderen van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het s tuurwiel wordt niet weergegeven.
(→ Blz. 384)
● Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De instelling voor “ Alert” (waarschuwing) op het scherm van het
multi-informatiedisplay is aan. ( →Blz. 767)
• De rijsnelheid is onge veer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 386)
C-HR_HV_OM_Europe_OM10647E.book Page 383 Tuesday, July 30, 2019 9:59 AM

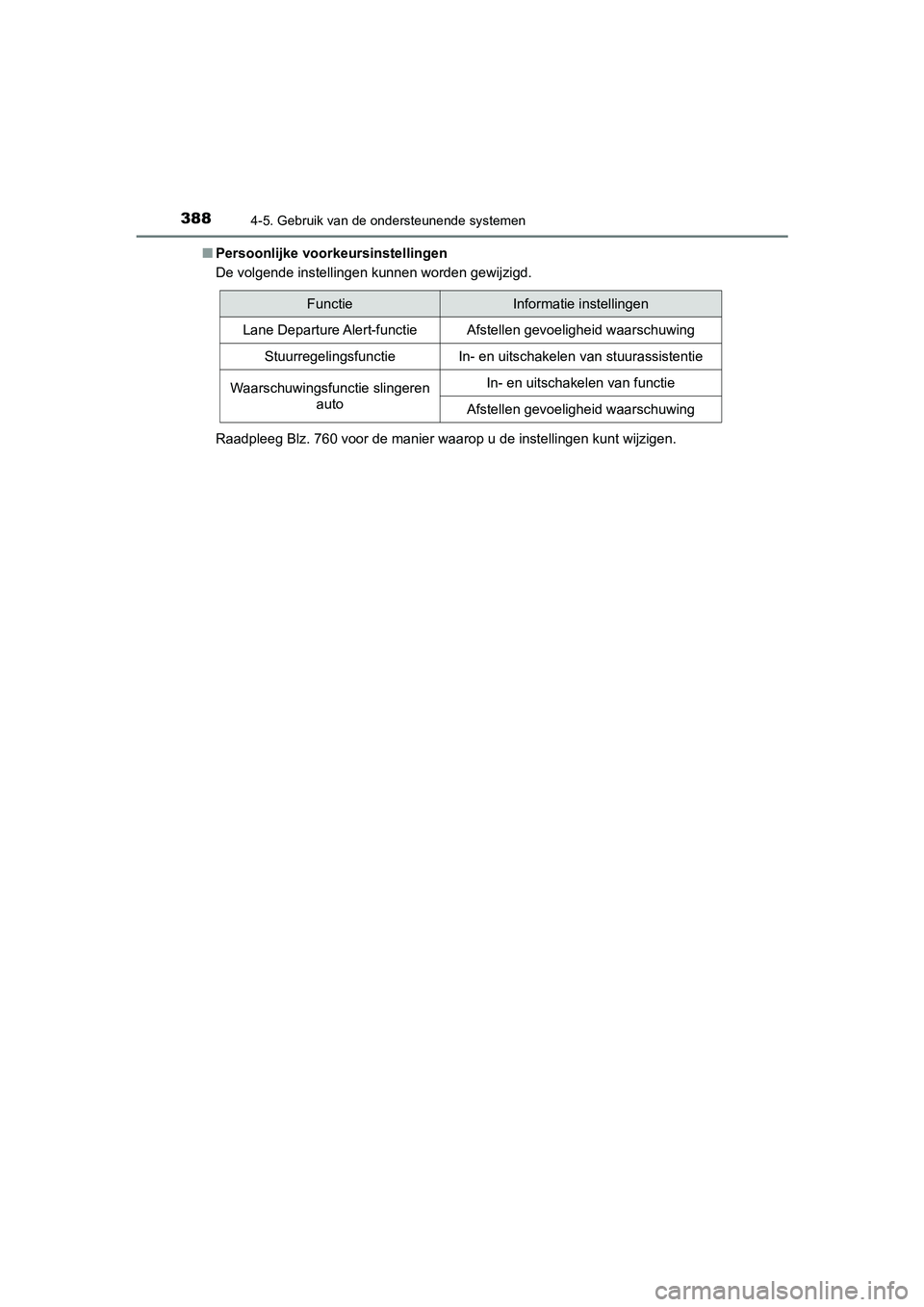

3884-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■
Persoonlijke voork eursinstellingen
De volgende instellingen kunnen worden gewijzigd.
Raadpleeg Blz. 760 voor de manier waarop u de instellingen kunt wijzigen.
FunctieInformatie instellingen
Lane Departure Alert-functieAfstellen gevoeligheid waarschuwing
StuurregelingsfunctieIn- en uitschakelen van stuurassistentie
Waarschuwingsfunctie slingeren
autoIn- en uitschakelen van functie
Afstellen gevoeligheid waarschuwing
C-HR_HV_OM_Europe_OM10647E.b ook Page 388 Tuesday, July 30, 2019 9:59 AM
